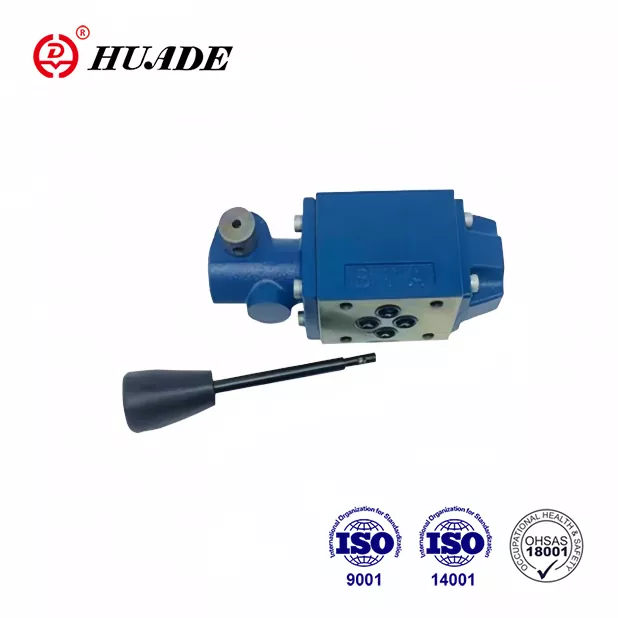

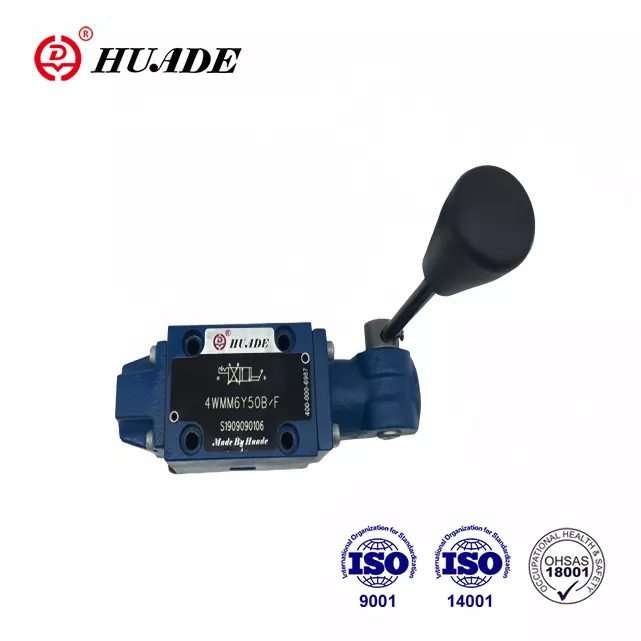

Ventily WMM 6, ktoré je možné úplne nahradiť, môžu nahradiť rovnaký model Rexroth® vďaka dvom skúsenostiam z dlhodobej spolupráce medzi Huade a Rexroth. Cena Huade® WMM 6 je rozumnejšia. Je konkurencieschopný s dobrou kvalitou a nižšou cenou. Huade prevádzkuje viac ako 750 kusov výrobných zariadení dovezených z USA, Japonska, Nemecka a Švajčiarska. Kladie veľký dôraz na kvalitu s veľmi prísnym systémom testovania. Továreň prešla ISO9001, ISO14001 a OH SAS18001. Je to spoľahlivá národná značka v Číne. Hydraulické ventily Huade sú široko používané vo vojenskom priemysle a iných oblastiach vďaka vynikajúcemu výkonu.
|
Technické údaje (Pre aplikácie mimo týchto parametrov. prosím kontaktujte nás!) |
|||||
|
Veľkosť |
6 |
10 |
16 |
25 |
|
|
Maximálne |
port A. B. P (㎫) |
do 31.5 |
do 35 |
||
|
port T (㎫) |
do 16 |
do 15 |
do 25 |
do 25 |
|
|
Maximálny prietok (l/min) |
do 60 |
na 100 |
na 300 |
na 450 |
|
|
Prietok prietoku (regulačná poloha 0) |
pre symbol Q 6 % menovitého prierezu |
pre symbol Q, V 16 % menovitého prierezu |
|||
|
Tlaková kvapalina |
Minerálne oleje (pre tesnenie NBR) príp |
||||
|
Rozsah teploty tlakovej kvapaliny（℃） |
-30～+80 |
||||
|
Rozsah viskozity (mm2/s) |
2,8 až 500 |
||||
|
Hmotnosť (kg) |
cca 1.4 |
cca 3.3 |
cca 8 |
cca 17 |
|
|
Ovládanie na rukoväti (N) |
bez spätného tlaku cca.20 |
s aretáciou cca.16~23 |
cca 75 |
approx.120 |
|
Vlastnosti:
▶ Priamo ovládaný rozvádzač s ručnou pákou
▶ S vratnou pružinou alebo aretáciou, voliteľné
▶ Pre montáž na pomocnú dosku
▶ Malá veľkosť, veľká prietoková kapacita a dobrá spoľahlivosť
▶ Vzor prenosu podľa DIN 24 340 forma A, ISO 4401 a CETOP - RP 121H
Aplikácia:
Smerový ventil typu WMM 6 je možné použiť spolu s inými sendvičovými ventilmi rovnakej veľkosti. Je široko používaný v stavebných strojoch, chemických strojoch, ľahkých priemyselných strojoch, lokomotívach a iných priemyselných odvetviach.
Smerové ventily WMM 6 sú ručnou pákou ovládané rozvádzače. Ovládajú spustenie, zastavenie a smer prietoku.
Smerové ventily sa v podstate skladajú z krytu①, ručnej páky②, ovládacieho bazéna ③, ako aj jednej alebo dvoch vratných pružín④. V nečinnom stave je riadiaca cievka③ držaná v neutráli alebo vo svojej počiatočnej polohe vratnými pružinami ④. Ovládacia cievka③ sa ovláda ručnou pákou ②, ktorá pôsobí cez kĺb a čap⑤ priamo na ovládaciu cievku ③. Cievka sa tým presunie zo svojej pokojovej polohy do požadovanej spínacej polohy. Po vrátení ručnej páky ② do prepnutej polohy nula sa cievka ③ vráti do neutrálnej polohy prostredníctvom vratných pružín ④.
Typ 4WMM../F.. (s aretáciou)
Tieto ventily sú buď 2- alebo 3-polohové smerové ventily, ktoré sú vybavené aretáciou, ktorá funguje vo všetkých spínaných polohách.
Výrez typu WMM 6
Škrtiaca klapka kazety
