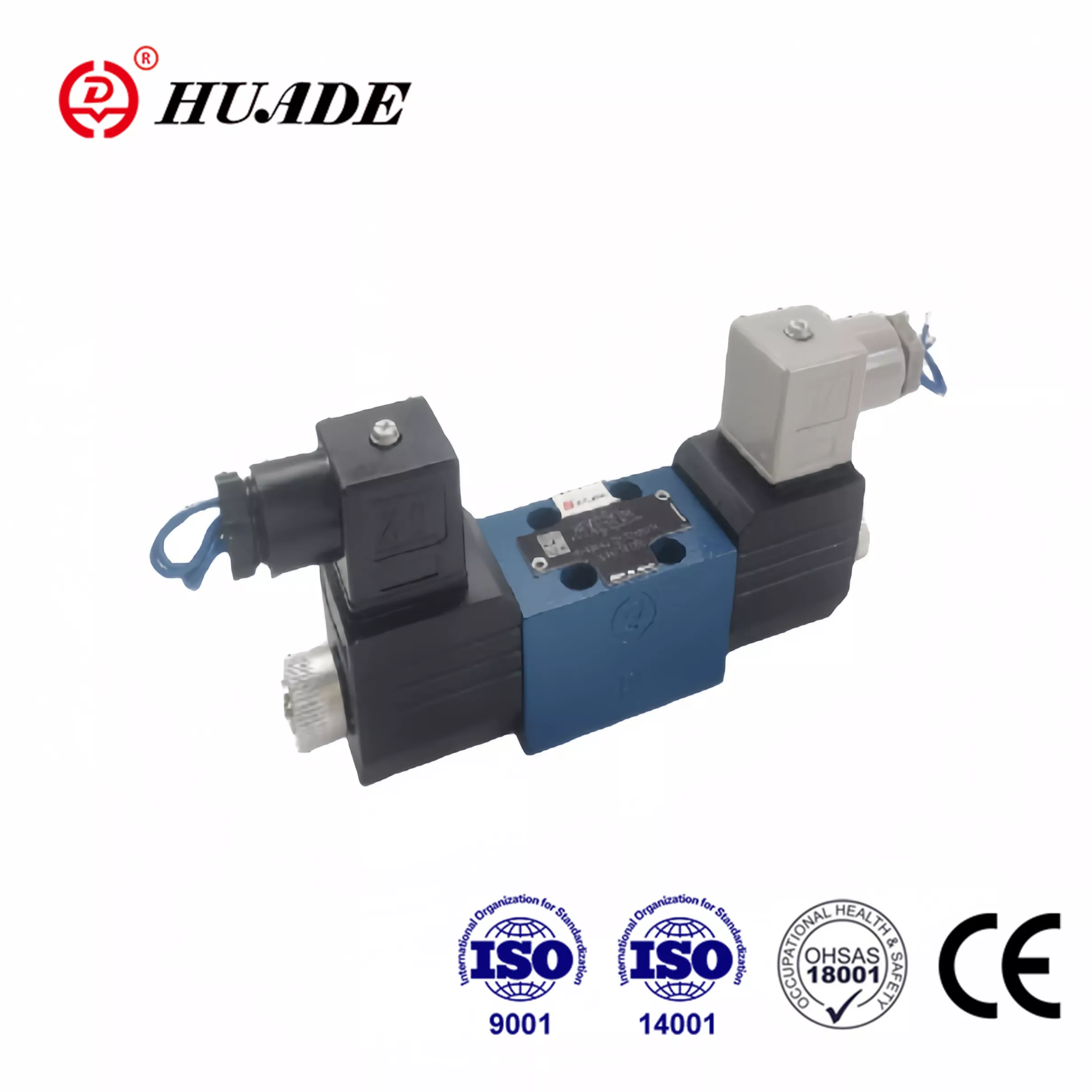

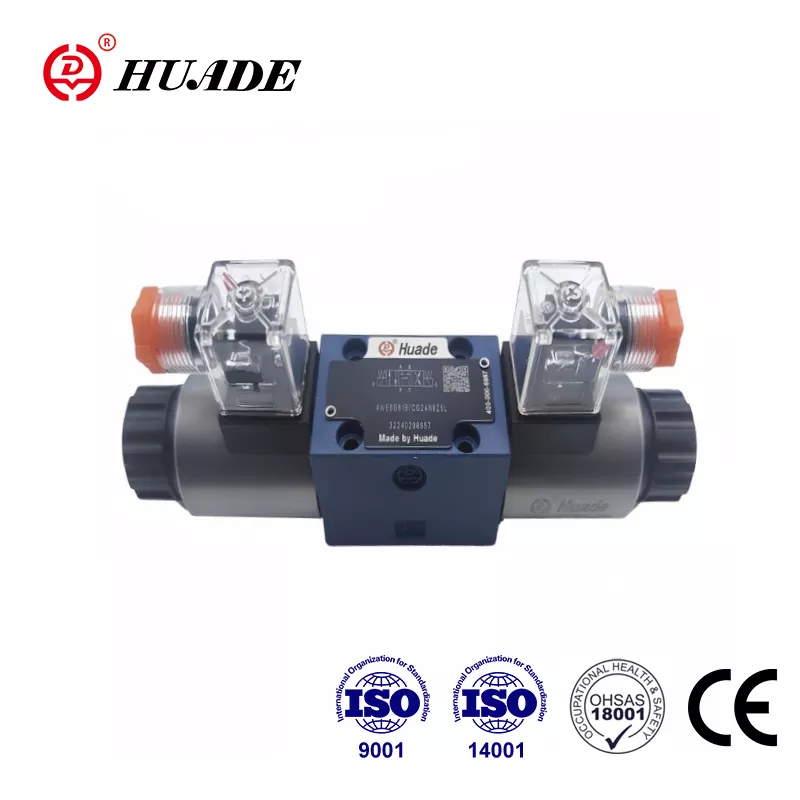

Strategická spolupráca medzi čínskou a nemeckou vládou od roku 1979, Huade zahŕňa špičkovú technológiu od Rexroth. Smerový ventil Huade® WE 4 je cenovo dostupná alternatíva k rovnakému modelu, ktorý ponúka Rexroth. Huade kladie veľký dôraz na kvalitu. Huade má prísny testovací systém, ktorý zabezpečuje, že každý smerový ventil má vynikajúci výkon. Séria solenoidových ventilov prešla certifikáciou CE. Hydraulické ventily Huade® sú široko používané v strojárstve a stavebných strojoch, metalurgii, obrábacích strojoch, ochrane životného prostredia, stavbe lodí, letectve, železničnom tranzite, ropnom a petrochemickom priemysle, vojenskom priemysle a ďalších oblastiach. Je to spoľahlivá národná značka v Číne.
|
Technické údaje hydrauliky |
||
|
Maximálny prevádzkový tlak - porty A, B, P （㎫） |
do 21.0 |
|
|
Port T（㎫） |
10.0 .So symbolmi A alebo B musí byť port T použitý ako únikový port |
|
|
Max. prietok (L/min) |
až do 25 |
|
|
Tlaková kvapalina |
Minerálny olej alebo fosfátový ester |
|
|
Rozsah viskozity (mm2/s) |
2,8 až 500 |
|
|
Rozsah teploty tlakovej kvapaliny （℃） |
-30～+80 |
|
|
Stupeň kontaminácie (㎛) |
Maximálny prípustný stupeň znečistenia hydraulickej kvapaliny podľa NAS 1638 trieda 9. Odporúčame preto filter s minimálnou mierou zadržania β≥ 75 |
|
|
Hmotnosť (kg) |
Ventil s 1 solenoidom 0,9 |
|
|
Elektrické technické údaje |
||
|
Dostupné napätia (V) |
12. 24.220.110R 220R |
|
|
Spotreba energie (W) |
22 |
|
|
Povinnosť |
nepretržitý |
|
|
Čas prepínania |
ZAPNUTÉ (ms) |
20 až 30 |
|
VYPNUTÉ (ms) |
10 až 20 |
|
|
Max. teplota okolia (℃) |
+50 |
|
|
Max. teplota cievky （℃） |
+150 |
|
|
Ochrana podľa DIN 40 050 |
IP65 |
|
|
Frekvencia spínania (cykly/h) |
15000 |
|
|
Pri elektrickom zapojení musí byť ochranný vodič (PE ) pripojený podľa príslušných predpisov |
||
Vlastnosti:
▶ Rozvádzače typu WE 4 sú solenoidom ovládané rozvádzače
▶ Mokré pinové solenoidy jednosmerného alebo striedavého prúdu
▶ Vzor portov podľa ISO 4401 a CETOP - RP 121H
Aplikácia:
Rozvádzače typu WE 4 sú solenoidom ovládané rozvádzače. Ovládajú štart, stop a smer tekutiny.
Tieto smerové ventily v podstate pozostávajú z krytu (1), jedného alebo dvoch elektromagnetov (2), riadiacej cievky (3) a jednej alebo dvoch vratných pružín (4).
Riadiaca cievka (3) je držaná vratnou pružinou (4) v strednej alebo vo východiskovej polohe (okrem aretovaných cievok). Riadiaca cievka (3) je ovládaná cez elektromagnety s mokrým čapom (2). V stave pod napätím. Sila solenoidu (2) pôsobí cez plunžer (5) na riadiacu cievku (3) a posúva ju z pokojovej polohy do požadovanej koncovej polohy. Takto sa zvolí požadovaný prietokový vzor z P do A a B do Tor P do B a A do T. Keď je solenoid (2) bez napätia, riadiaca cievka (3) sa vráti do neutrálnej polohy
Táto verzia je smerový ventil s 2 spínacími polohami a polohou pri vratnej pružine (4). K dispozícii je kryté ručné ovládanie, takže ovládacia cievka (3) môže byť prevádzkovaná bez
napájanie solenoidu.
Výrezový pohľad na 4WE 4-10B
Škrtiaca klapka kazety
