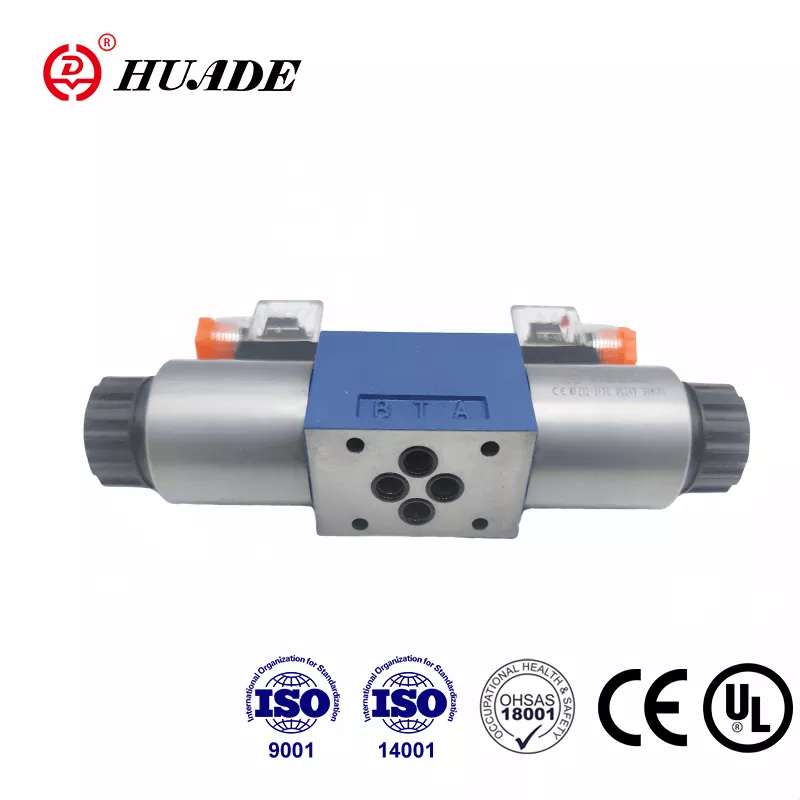

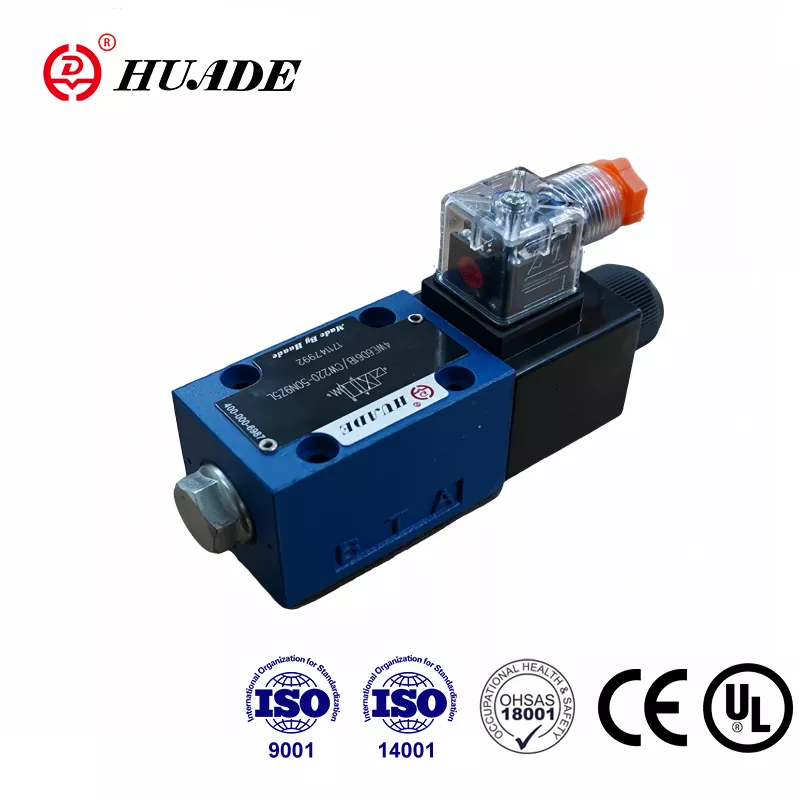

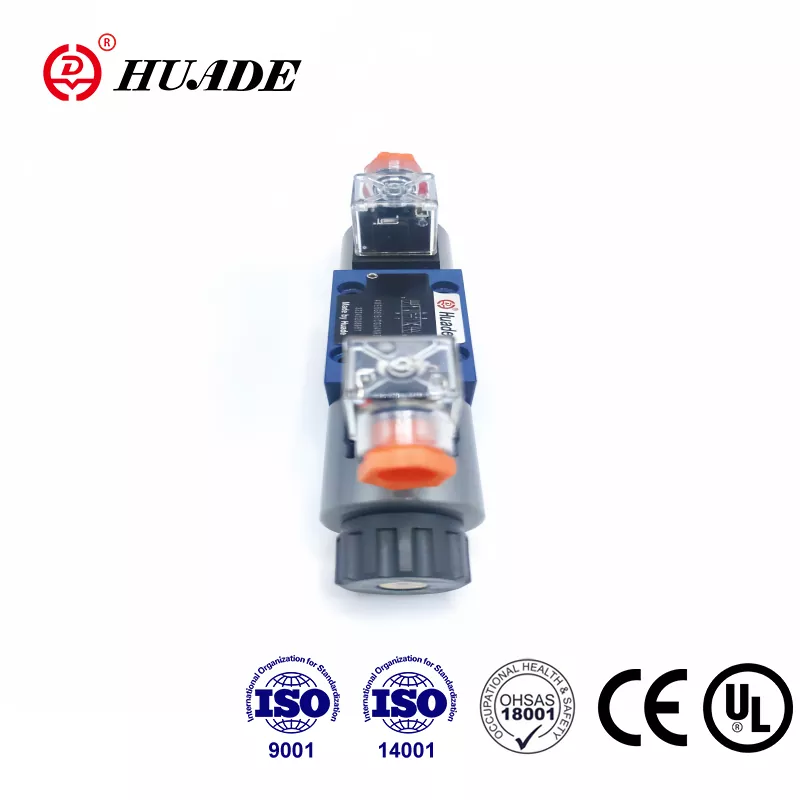

Vďaka dvom dlhodobým spolupráci s Rexrothom od roku 1979 je rozvádzač Huade® 4WE 6 série cenovo dostupnou alternatívou k rovnakému modelu Rexroth. Je to jeden z najpopulárnejších a najpoužívanejších smerových ventilov. Huade má 750 moderných zariadení dovezených z celého sveta a prísny testovací systém na zabezpečenie vynikajúceho výkonu jej hydraulických ventilov. Systém riadenia výskumu, vývoja a výroby spĺňa normy ISO9001, ISO14001 a ISO45001. Všetky solenoidové smerové ventily sú certifikované CE. Hydraulické ventily Huade® sú široko používané v strojárstve a stavebných strojoch, metalurgii, obrábacích strojoch, ochrane životného prostredia, stavbe lodí, letectve, železničnom tranzite, ropnom a petrochemickom priemysle, vojenskom priemysle a ďalších oblastiach v Číne.
|
Hydraulické |
|||
|
Max. prevádzkový tlak Porty A, B, P (Mpa) |
do 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
so symbolmi A a B, port T musí byť použitý ako vypúšťací port |
|||
|
Max. prietok (l/min) |
80 (-); 60 (～) |
||
|
Tlaková kvapalina |
Minerálne oleje alebo fosfátové estery |
||
|
Rozsah viskozity (mm2/s) |
2,8~500 |
||
|
Rozsah teploty tlakovej kvapaliny （℃） |
-30～+80 |
||
|
Stupeň kontaminácie |
Maximálny povolený stupeň znečistenia hydraulickej kvapaliny podľa NAS 1638 class9. |
||
|
Elektrické |
|||
|
Typ napätia |
DC |
AC 50/60 Hz |
|
|
Dostupné napätia (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Spotreba energie (W) |
30 |
||
|
Prídržná sila (VA) |
- |
50 |
|
|
Napájanie pri zapnutí (VA) |
- |
220 |
|
|
Povinnosť |
nepretržitý |
||
|
Čas prechodu na ISO 6403 |
ZAPNUTÉ (ms) |
25 až 45 |
10 až 20 |
|
VYPNUTÉ (ms) |
10 až 25 |
15 až 40 |
|
|
Ochrana podľa DIN |
IP 65 |
||
|
Frekvencia spínania (cykly/h) |
do 15 000 |
až 7200 |
|
|
S elektrickými pripojeniami ochranný vodič (PE) |
|||
Vlastnosti:
▶ Vysokovýkonná verzia rozvádzača s priamym elektromagnetickým ovládaním
▶ Mokré elektromagnety DC alebo AC s odnímateľnou cievkou
▶ Cievku elektromagnetu možno otáčať o 90°
▶ Pri výmene cievky nie je potrebné otvárať tlakotesnú komoru
▶ Elektrické pripojenia buď ako samostatné alebo centrálne
▶ Ručné ovládanie, voliteľné
▶ Vzor prenosu podľa DIN 24 340 forma A, ISO 4401 a CETOP - RP 121H
Aplikácia:
Rozvádzače typu 4WE 6 D sú solenoidom ovládané rozvádzače. Ovládajú štart, stop a smer tekutiny.
Smerové ventily sa v podstate skladajú z krytu (1), jedného alebo dvoch elektromagnetov (2), riadiacej cievky (3) a jednej alebo dvoch vratných pružín (4). V stave bez napätia je riadiaca cievka (3) držaná v neutrálnej alebo počiatočnej polohe pomocou vratných pružín (4) (okrem impulzných cievok). Riadiaca cievka (3) je ovládaná cez elektromagnety s mokrým čapom (2). . Sila elektromagnetov (2) pôsobí cez plunžer (5) na riadiacu cievku (3) a posúva ju z neutrálnej polohy do požadovanej koncovej polohy. To poskytuje voľný prietok z P do A a B do T alebo P do B a z A do T.
Keď je solenoid (2) bez napätia, riadiaca cievka (3) sa vráti do svojej neutrálnej polohy pomocou vratných pružín (4).
Voliteľné ručné ovládanie (6) umožňuje pohyb riadiacej cievky (3) bez napájania elektromagnetu.
Schéma štruktúry dokumentu PD 6 61B
