Spolupráca s Rexrothom dvakrát od roku 1979, Huade začlenila špičkovú technológiu od Rexrothu. Ventil Huade® WMU môže úplne nahradiť rovnaký model ponúkaný spoločnosťou Rexroth. Je konkurencieschopný s dobrou kvalitou a nižšou cenou. Všetky smerové ventily majú jednoročnú záruku a počas záručnej doby môžete využívať bezplatné služby údržby. Huade prevádzkuje viac ako 750 kusov výrobných zariadení dovezených z USA, Japonska, Nemecka a Švajčiarska. Kladie veľký dôraz na kvalitu. Továreň prešla ISO9001, ISO14001 a OH SAS18001. Hydraulické ventily Huade® sú široko používané vo vojenskom priemysle a iných oblastiach vďaka vynikajúcemu výkonu.
|
Veľkosť |
6 |
10 |
|||
|
Maximálne |
port A. B. P (㎫) |
do 31.5 |
|||
|
port T (㎫) |
do 6 |
do 16 |
|||
|
V symboloch A a B sa port T musí použiť ako odtokové pripojenie |
|||||
|
Maximálny prietok (l/min) |
až 60 |
až 120 |
|||
|
Prietok prietoku |
pre symbol Q 6 % menovitého prierezu |
||||
|
pre symbol W 3 % menovitého prierezu |
|||||
|
Tlaková kvapalina |
Minerálne oleje (pre tesnenie NBR) príp |
||||
|
Rozsah teploty tlakovej kvapaliny（℃） |
-30～+80 |
||||
|
Rozsah viskozity (mm2/s) |
2,8 až 500 |
||||
|
Hmotnosť (kg) |
cca 1.4 |
cca 3.3 |
|||
|
Ovládacia sila na páke valčeka |
pri nulovom tlaku v nádrži |
100 až 121 |
dvojpolohový ventil |
70 až 140 |
|
|
(N) |
pri tlaku |
184 až 205 |
trojpolohový ventil |
70 až 175 |
|
Vlastnosti:
▶ Priamo ovládaný rozvádzač s nastaviteľným valcovým ovládaním
▶ Valčekovú páku je možné stupňovať o 90°
▶ Radiálne sily absorbujú spoľahlivo (až do 30°)
▶ 19 druhov štandardnej funkcie cievky

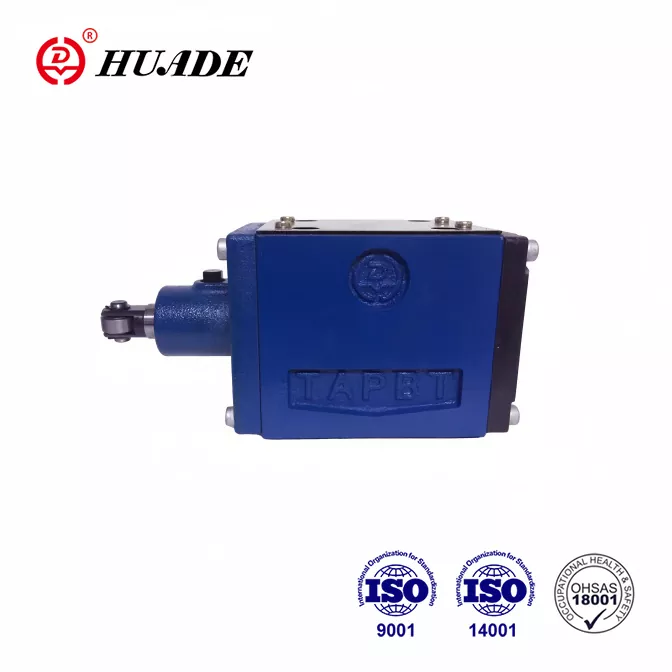

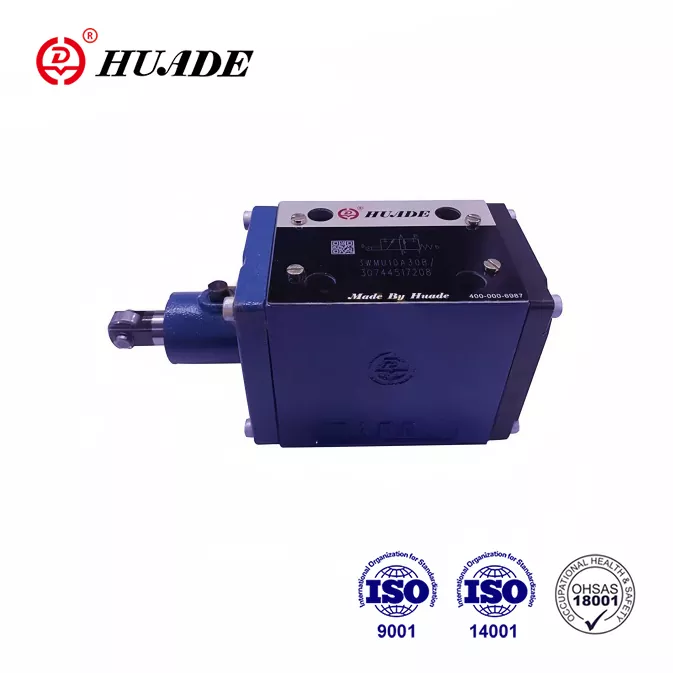

Smerové ventily WMU sú smerové ventily ovládané valčekom. V podstate pozostávajú z puzdra (1), páky valčeka (2), riadiacej cievky (3) a vratnej pružiny (4).
Zásuvná škrtiaca klapka je potrebná, ak môže dôjsť k prietoku väčšiemu ako je povolená hodnota, keď sa cievka ventilu presúva z jednej polohy do druhej. Zásuvný otvor je namontovaný v P porte smerového ventilu.
V dôsledku obmedzenia pracovných podmienok môže prietok ventilom prekročiť prietok uvedený na charakteristických krivkách počas procesu spínania. V tomto prípade je potrebný plyn. Inštaluje sa do portu P alebo do olejového okruhu ventilu.
