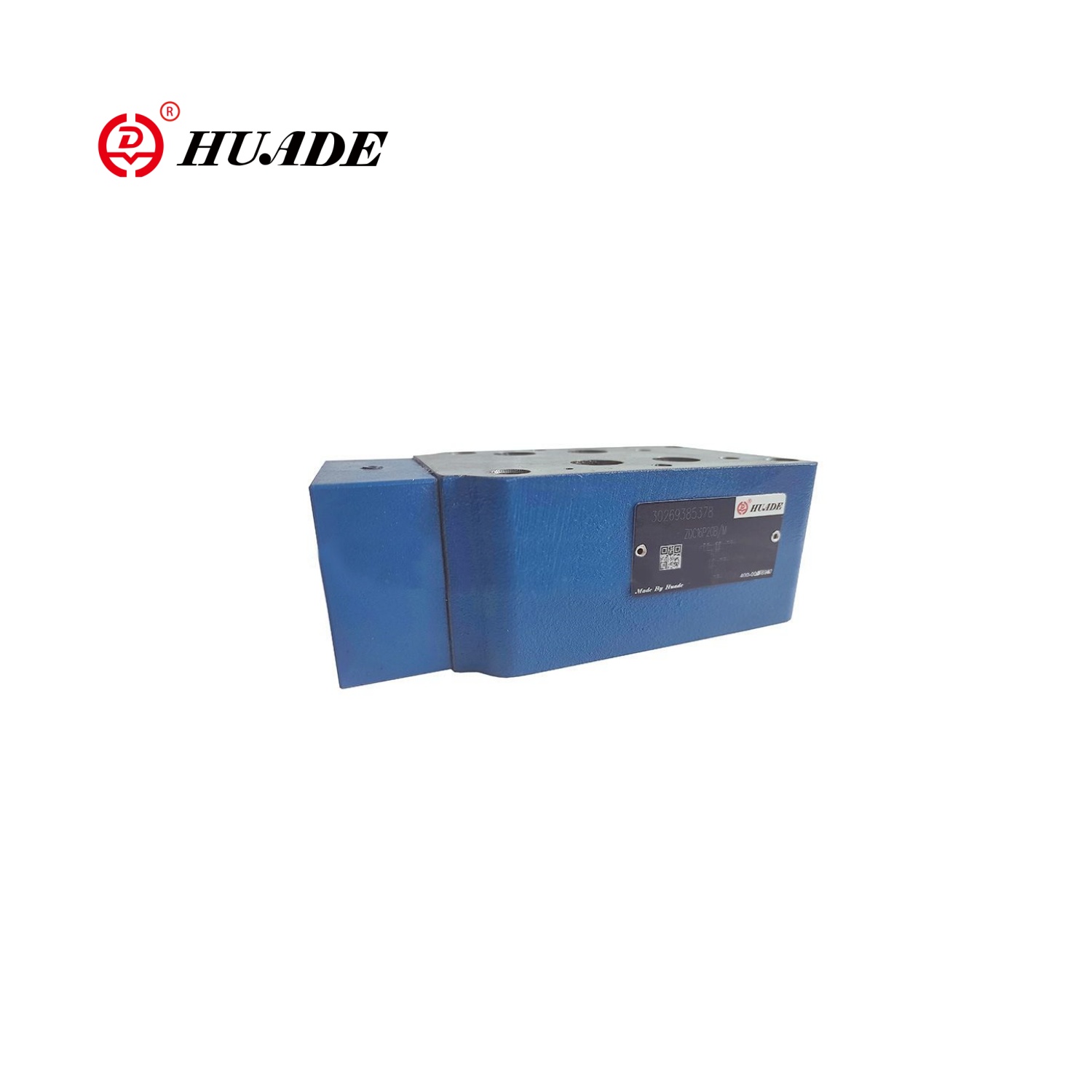

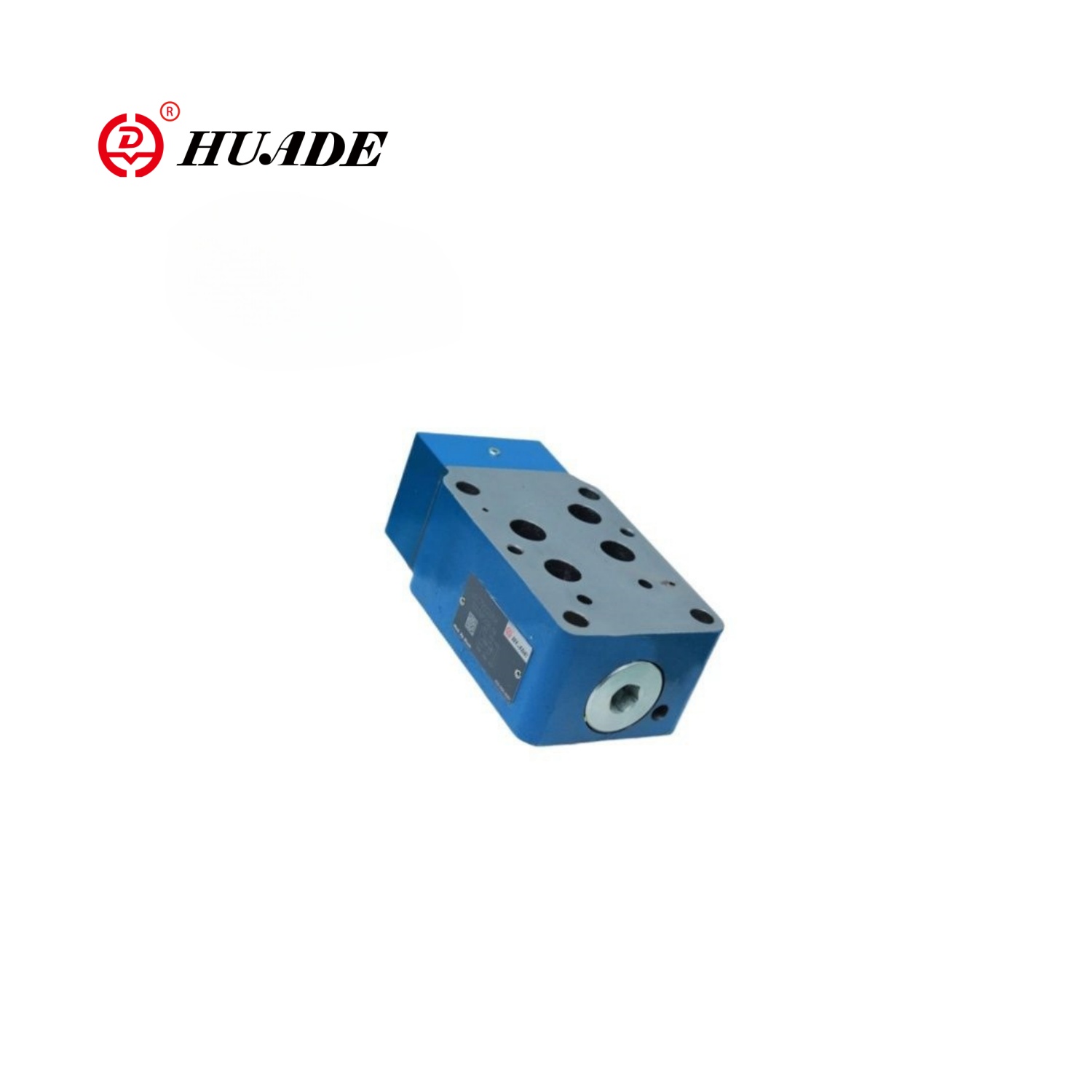

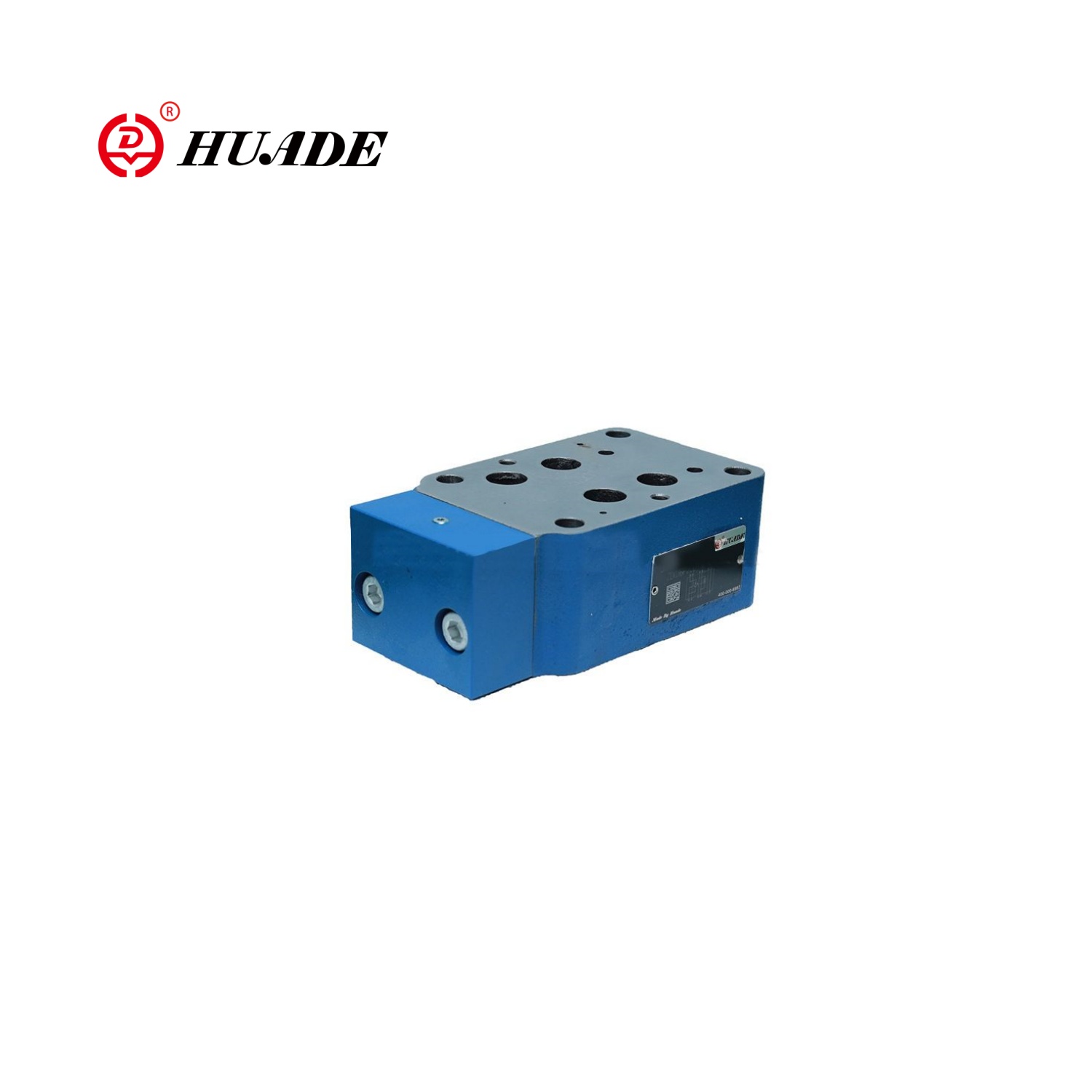

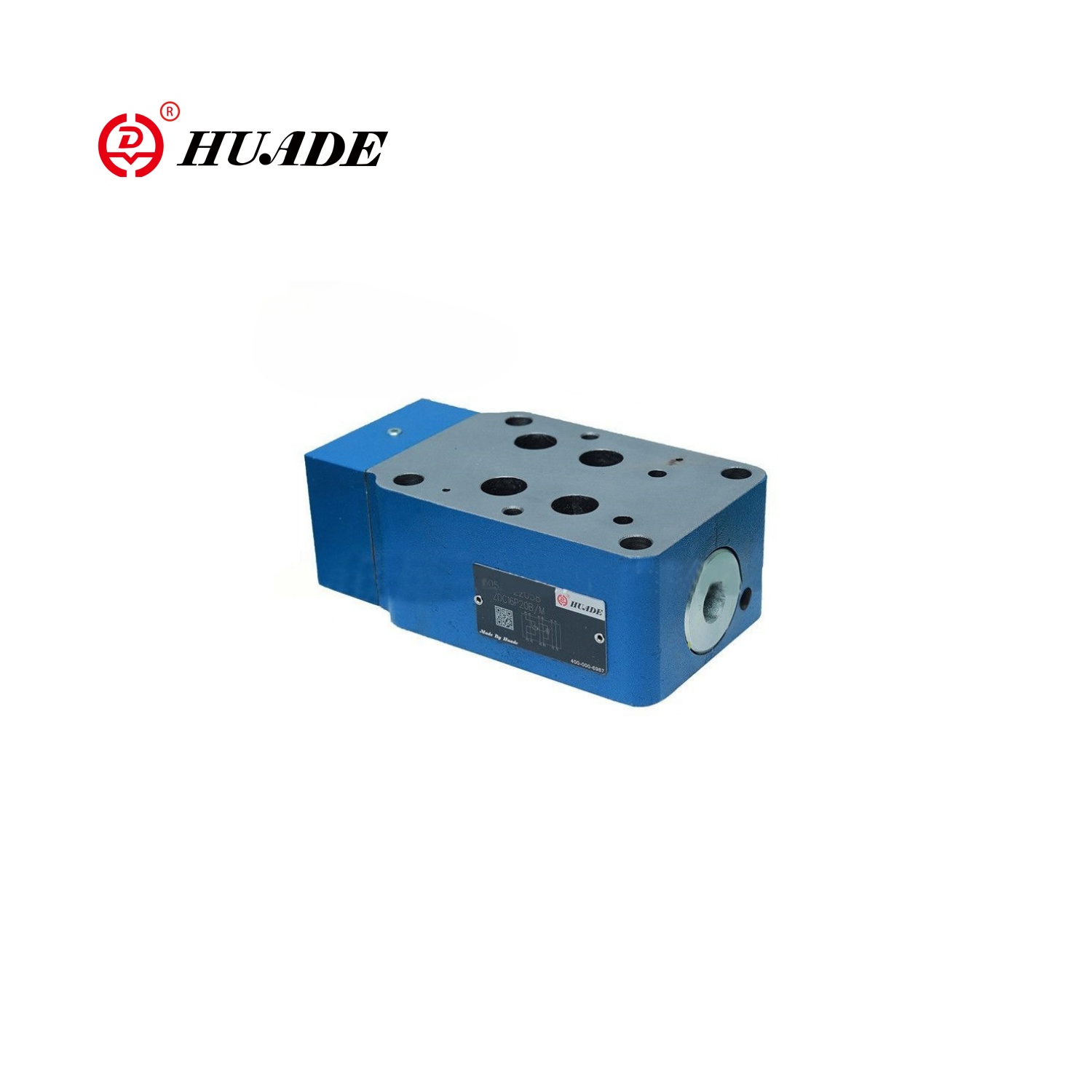

Pracovný princíp ventilu ZDC je založený na mechanizme škrtenia a kompenzácie tlaku. ZDC kompenzátora meracieho tlaku sa zvyčajne používa spolu s proporcionálnym smerovým ventilom WRZ na úpravu toku reguláciou otvoru plynného portu, zatiaľ čo kompenzátor tlaku udržiava rozdiel tlaku pred a po konštantnej škrtiacej klapke, čím sa dosiahne kompenzácia zaťaženia. Vďaka tomu je rýchlosť ovládača neovplyvnená zmenami zaťaženia, zlepšovaním stability a presnosti riadenia systému.
| Veľkosť | 10 | 16 | 25 |
| Prietok (l/min) | 85 | 150 | 325 |
| Váha (kg) | 3 | 3.5 | 8.9 |
| Prevádzkový tlak (MPA) PMAX | A 、 B 、 P | 35 | |
| T | 25 | ||
| X | 3 až 10 | ||
| Y | Až do 3. (Iba ak sa používa s prístavným ventilom prevádzkovaným proporcionálnym smerom, Othenwise 15) | ||
| Stupeň obsahu | ≤20 (odporúčame 10) | ||
Vlastnosti:
▶ Kompenzácia zaťaženia v porte P až A alebo P až B prostredníctvom vstavaného kyvadlového ventilu
▶ Obojsmerná verzia „P '
▶ 3-cestná verzia „P T“ (NS10-25)
▶ Ovládanie toku pri práci s proporcionálnym smerovým ventilom
Aplikácia:
ZDC kompenzátora meracieho tlaku sa široko používa v metalurgických strojoch, metalurgických strojoch, metalurgických strojoch.
Kompenzátor tlakového kompenzátora meracieho tlaku ZDC sú priame ovládané kompenzátory tlaku meracieho tlaku s 2 alebo 3-cestnou konštrukciou.
Používajú sa na kompenzáciu zaťaženia ako kompenzátor tlaku v kanáli P.
Tieto ventily v podstate pozostávajú z krytu (1), kontrolnej cievky (2), kompresnej pružiny (3) s pružinovou podložkou (4) a krytom (5) s integrovaným kyvadlovým ventilom (6).
Kompresná pružina (3) drží regulačnú cievku (2) v otvorenej polohe od P1 do P, keď je tlakový diferenciál P1 na A1 alebo P1 na B1 menší ako 1,0 MPa.
Ak diferenciál tlaku presahuje 1.O MPa, potom sa kontrolná cievka (2) presunie doľava, až kým sa neobnoví tlakový diferenciál.

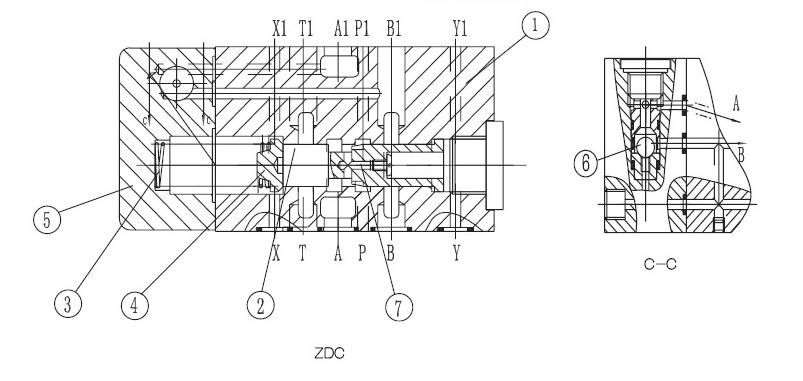

Štruktúra Kompenzátor tlaku na merací tlak ZDC

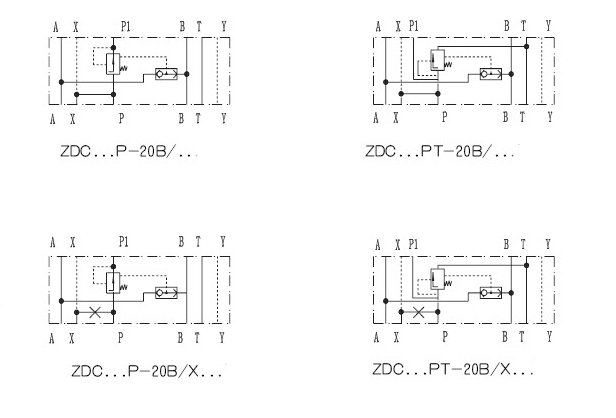

Symboly kompenzátora tlaku meter-in tlak ZDC
