Premýšľali ste niekedy nad tým, ako masívne stavebné stroje, akými sú rýpadlá a buldozéry, získavajú svoju neuveriteľnú silu? Tajomstvo spočíva vo fascinujúcom zariadení nazývanom hydraulický axiálny piestový motor. Nerobte si starosti, ak to znie komplikovane – na konci tejto príručky presne pochopíte, ako tieto úžasné stroje fungujú!
Čo je to hydraulický axiálny piestový motor?
Predstavte si hydraulický axiálny piestový motor ako prekladač. Energiu čerpá zo stlačeného oleja (hydraulická energia) a premieňa ju na otáčavý pohyb (mechanickú energiu), ktorý dokáže pohybovať ťažkými vecami.
Jednoduchá analógia:Predstavte si, že stláčate vodný balón – tlak, ktorý vytvoríte, je podobný hydraulickému tlaku. Teraz si predstavte, že tlak by mohol roztočiť koleso na zdvíhanie ťažkých predmetov. To je v podstate to, čo robí hydraulický axiálny piestový motor, ale oveľa efektívnejšie a výkonnejšie.
Prečo sú tieto motory také dôležité?
Tieto motory sú ako svaly ťažkých strojov. Používajú sa v:
Kúzlo za strojom: Ako to funguje
Jednoduchá verzia
Tu je základná myšlienka v štyroch jednoduchých krokoch:
- Vniká vysokotlakový olejmotor cez špeciálne porty
- Piesty sú stlačenétýmto stlačeným olejom
- Lineárny pohyb sa stáva rotáciouprostredníctvom šikovného systému naklonených tanierov
- Rotujúci hriadeľdodáva energiu na presun ťažkých zariadení
Znížte trenie
Poďme sa ponoriť hlbšie do toho, čo sa deje vo vnútri:
Krok 1: Vstup tlaku
Vysokotlaková hydraulická kvapalina (zvyčajne špeciálny olej) prúdi do motora cez komponent nazývaný ventilová doska. Táto doska má otvory v tvare obličky, ktoré presne kontrolujú, kedy a kam tekutina ide.
Krok 2: Výkon piestu
Vo vnútri motora je niekoľko piestov (zvyčajne 5, 7 alebo 9) usporiadaných do kruhového vzoru v rámci niečoho, čo sa nazýva blok valcov. Keď stlačená kvapalina narazí na tieto piesty, vytlačí ich von obrovskou silou.
Krok 3: Konverzný trik
Tu sa odohráva kúzlo! Piesty sa nepohybujú len priamo von – sú spojené buď s:
- Naklonený tanier (nazývaný swashplate), príp
- Systém ohnutého hriadeľa (nazývaný dizajn ohnutej osi)
Keď sa piesty pohybujú dovnútra a von, toto naklonené spojenie núti celý blok valcov otáčať sa, rovnako ako pedálovanie na bicykli premieňa pohyb nôh na otáčanie kolesa.
Krok 4: Dodávka energie
Otočný blok valcov je pripojený k výstupnému hriadeľu, ktorý sa otáča a dodáva energiu všetkému, čo je potrebné presunúť – pásom na rýpadle, kolesám nakladača alebo ramenám na žeriave.
Kľúčové časti a čo robia
Rozoberme hlavné komponenty:
Základné komponenty
| Časť | Čo to robí | Menej drahé |
|---|---|---|
| ນີ້ແມ່ນບ່ອນທີ່ອາການເຈັບຫົວທີ່ບໍາລຸງຮັກສາຫຼາຍຄັ້ງເລີ່ມຕົ້ນ: ຄວາມສະອາດຂອງນ້ໍາ. ການອະນາໄມພາຍໃນປ່ຽງຄວບຄຸມທິດທາງແມ່ນວັດແທກເປັນ microns. ພວກເຮົາກໍາລັງເວົ້າຊ່ອງຫວ່າງລະຫວ່າງສາມແລະສິບສາມໄມຕີແມັດໃນເຂດທີ່ສໍາຄັນ. ຜົມຂອງມະນຸດແມ່ນປະມານ 70 ໄມສໍາລັບການປຽບທຽບ. ຖ້າທ່ານປ່ອຍໃຫ້ການປົນເປື້ອນເຂົ້າໄປໃນນ້ໍາມັນໄຮໂດຼລິກຂອງທ່ານ, ອະນຸພາກສາມາດເຮັດໃຫ້ມີການເກັບກູ້ເຫຼົ່ານີ້ແລະເຮັດໃຫ້ spool ຢູ່. | Ukladá piesty a otáča sa | Ako blok motora v aute |
| Piesty | Premeňte tlak na pohyb | "Svaly" motora |
| Swashplate/Bent-Axis | Zmení lineárny pohyb na rotáciu | Premeňte tlak na pohyb |
| Ventilová doska | Riadi časovanie prietoku tekutiny | Ako semafory na tok oleja |
| Hnací hriadeľ | Dodáva energiu záťaži | Konečný výkon |
| Piestové topánky | Znížte trenie | Nech všetko beží hladko |
| Tesnenia a ložiská | Zabráňte úniku a podporte rotáciu | Udržujte účinnosť a trvanlivosť |
Ako tieto časti spolupracujú
Ventilová doska nasmeruje olej na piesty s presným načasovaním. Natlakované piesty tlačia na naklonenú dosku, čím nútia blok valcov sa otáčať. Tesnenia a ložiská zaisťujú hladký chod bez straty energie.
Dva hlavné typy dizajnu
Existujú dva populárne spôsoby výroby týchto motorov:
Dizajn swashplate
Ako to funguje:Piesty sú zoradené rovnobežne s hlavným hriadeľom a posúvajú sa po naklonenej doske
Najlepšie pre:Presné ovládacie aplikácie, kompaktné priestory
Predstavte si to takto:Koleso bicykla, ktorého špice (piesty) tlačia na naklonený povrch
Používa sa v:Vstrekovacie stroje, automatizácia výroby

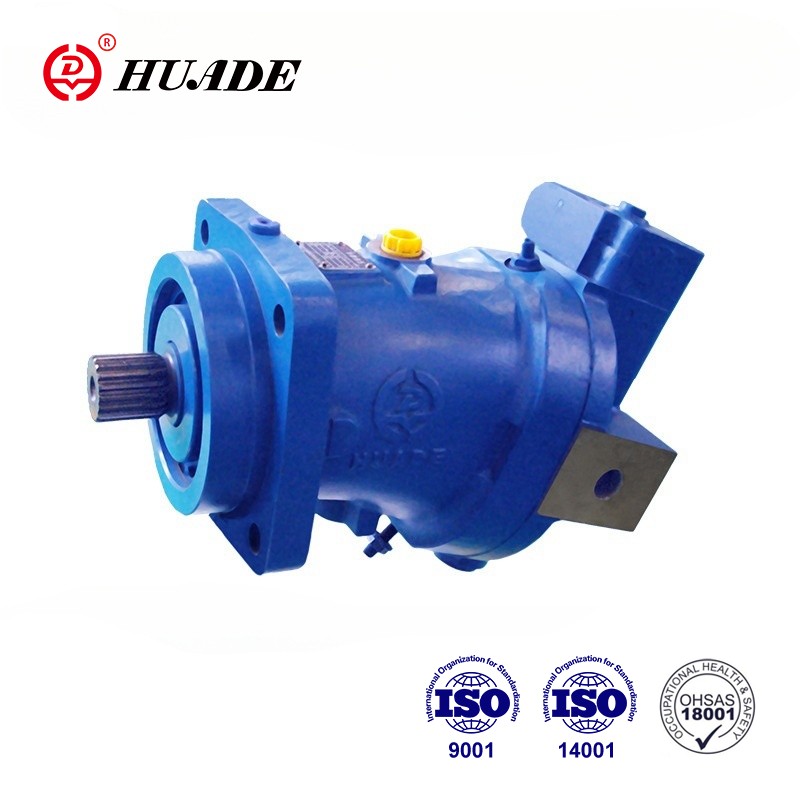

Dizajn Bent-Axis
Ako to funguje:Celá zostava piesta je v porovnaní s výstupným hriadeľom šikmá
Najlepšie pre:Skontrolujte netesnosti, hladinu oleja, nezvyčajný hluk/teplo
Predstavte si to takto:Ohnutý lakťový kĺb, ktorý prevádza pohyb
Používa sa v:Ťažobné zariadenia, stavebné stroje
Rýchle porovnanie
| Funkcia | Swashplate | Bent-Axis |
|---|---|---|
| Veľkosť | Kompaktnejší | Väčšie |
| náklady | Menej drahé | Drahšie |
| Бъдещи тенденции и технологична интеграция | Dobre | Výborne |
| Rýchlosť | Výborne | Dobre |
| Najlepšie využitie | Precízna práca | Ťažké zdvíhanie |
Výkon: Čím sú tieto motory výnimočné
Prečo sú také mocné
Hydraulické axiálne piestové motory sú ako športovci vo svete motorov. Tu je to, čím sú výnimočné:
- Vysoká účinnosť:Premieňajú 85-95% hydraulickej energie na užitočnú mechanickú prácu. To je ako získať 95 centov hodnoty za každý dolár, ktorý miniete!
- Neuveriteľný krútiaci moment:Môžu generovať obrovskú krútiacu silu aj pri nízkych rýchlostiach. Predstavte si, že dokážete pomaly, ale silne otáčať obrovským uzáverom.
- Presné ovládanie:Môžete nastaviť ich rýchlosť a výkon veľmi presne, ako keď máte stmievač pre neuveriteľnú silu.
- Trvanlivosť:Pri správnej starostlivosti môžu pracovať 8 000 – 12 000 hodín – to je ako bežať nepretržite viac ako rok!
Na číslach, na ktorých záleží
- Účinnosť:85-95% (oveľa lepšie ako iné typy motorov)
- tlak:Otázka: Ako sú hydraulické axiálne piestové motory v porovnaní s elektromotormi?
- Rozsah rýchlosti:100-3000 otáčok za minútu
- Životnosť:8 000-12 000 prevádzkových hodín
Aplikácie v reálnom svete
Stavenisko
Keď vidíte bager kopať alebo buldozér tlačiť zem, ťažké zdvíhanie robia hydraulické axiálne piestové motory. Poskytujú presné ovládanie potrebné na ovládanie lopaty, pásov a iných pohyblivých častí.
Fabriky
Vo výrobných závodoch tieto motory poháňajú vstrekovacie stroje, ktoré vyrábajú plastové diely, obsluhujú ťažké lisy a poháňajú zariadenia montážnej linky.
Bane
Obrovské ťažobné vozíky a vŕtacie zariadenia sa spoliehajú na tieto motory, aby zvládli extrémne podmienky a masívne zaťaženie vyskytujúce sa pri banských operáciách.
Farmy
Moderné traktory a kombajny používajú tieto motory na pohon náradia, pohon kolies a ovládanie hydraulických systémov, ktoré zefektívňujú poľnohospodárstvo.
Bežné problémy a ako ich vyriešiť
Aj tie najlepšie stroje môžu mať problémy. Tu sú najčastejšie problémy a ich riešenia:
| Problém | Symptómy | Časté príčiny | Rýchle opravy |
|---|---|---|---|
| Slabá rotácia | Pomalé/slabé otáčanie | Nízky tlak, nedostatočný prietok, vnútorné netesnosti | Skontrolujte tlak čerpadla, skontrolujte prietoky, skontrolujte tesnenia |
| Úniky oleja | Viditeľné olejové kaluže | Opotrebované tesnenia, uvoľnené armatúry, prasknutý kryt | Vymeňte tesnenia, dotiahnite spoje, skontrolujte kryt |
| Trhavé hnutie | Koktanie pri nízkych rýchlostiach | Špinavý olej, opotrebované diely, vzduch v systéme | Vymeňte filtre, odvzdušnite, skontrolujte komponenty |
| Hluk/Vibrácie | Nezvyčajné zvuky, trasenie | Uvoľnená montáž, opotrebované diely, tlakové špičky | Dotiahnite skrutky, skontrolujte zarovnanie, nastavte tlak |
Jednoduchá údržba
Pravidelná údržba zabraňuje nákladným poruchám:
Budúcnosť hydraulických motorov
Medzi technologické vylepšenia patria inteligentné monitorovacie senzory, pokročilé materiály pre dlhšiu životnosť, tichšia prevádzka s menším dopadom na životné prostredie a počítačom riadené presné úpravy.
Často kladené otázky
Odpoveď: Hydraulické motory vynikajú v aplikáciách s vysokým krútiacim momentom a nízkou rýchlosťou a lepšie zvládajú preťaženie. Elektromotory sú lepšie pre vysokorýchlostné aplikácie s konštantným zaťažením a celkovo sú energeticky účinnejšie.
A: Áno! Mnohé hydraulické axiálne piestové motory môžu obrátiť svoju činnosť a stať sa čerpadlami. To je užitočné v systémoch, ktoré potrebujú generovať aj využívať hydraulickú energiu.
Odpoveď: Vyberte si cykliku pre kompaktné inštalácie a presné ovládanie. Vyberte si ohnutú os pre náročné aplikácie vyžadujúce maximálny krútiaci moment a odolnosť.
Odpoveď: Tieto motory majú veľmi tesné tolerancie (medzery menšie ako ľudský vlas). Špinavý olej spôsobuje opotrebovanie, ktoré znižuje účinnosť a dramaticky skracuje životnosť motora.
Odpoveď: Ceny sa pohybujú od 1 000 USD za malé jednotky do 50 000 USD+ za veľké, vysokovýkonné motory. Investícia sa vypláca vďaka ich účinnosti a dlhej životnosti.
Záver: Sila v pohybe
Hydraulické axiálne piestové motory sú pozoruhodné stroje, ktoré premieňajú jednoduchý koncept tlaku kvapaliny na neuveriteľnú mechanickú silu. Či už obsluhujete stavebné zariadenia, prevádzkujete továrenské stroje alebo udržiavate poľnohospodárske zariadenia, pochopenie toho, ako tieto motory fungujú, vám pomôže ich efektívnejšie využívať a udržať ich v prevádzke dlhšie.
Keď nabudúce uvidíte masívne rýpadlo, ktoré bez námahy zdvíha tony zeminy, alebo továrenský stroj precízne tvarujúci kovové časti, spoznáte tajomstvo ich výkonu – hydraulický axiálny piestový motor, ktorý vo vnútri pracuje svoje čaro.
Pamätajte, že ako každý výkonný nástroj, aj tieto motory fungujú najlepšie, keď sú správne udržiavané a prevádzkované v rámci svojich konštrukčných limitov. So správnou starostlivosťou budú poskytovať roky spoľahlivého a efektívneho servisu, čo dokazuje, že niekedy je najlepšia technológia výsledkom brilantne jednoduchých inžinierskych princípov uplatňovaných s presnosťou a starostlivosťou.
Chcete sa dozvedieť viac o hydraulických systémoch?Pozrite si naše súvisiace príručky o hydraulických čerpadlách, návrhu systému a osvedčených postupoch údržby. Pochopenie celého hydraulického systému vám pomôže vyťažiť maximum z týchto neuveriteľných strojov.
