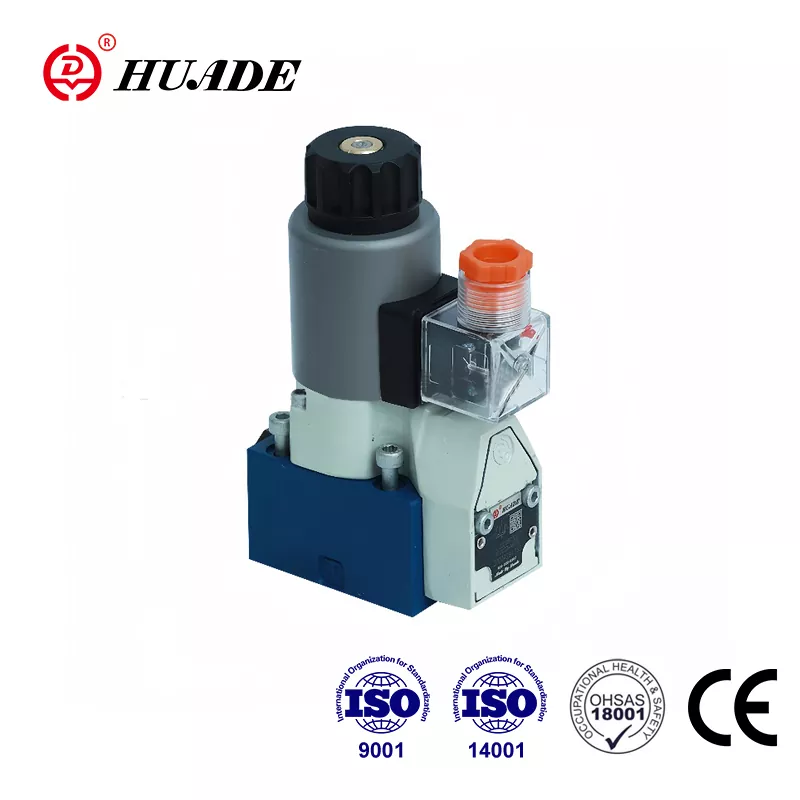

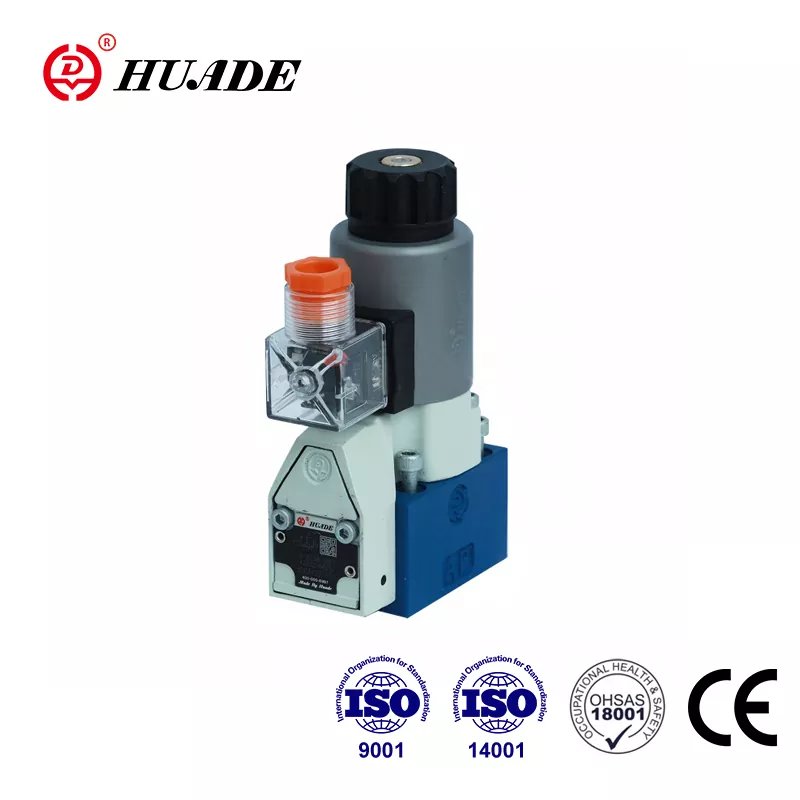

Huade Hydraulic je popredný výrobca v čínskom hydraulickom priemysle a má dve dlhodobé skúsenosti so spoluprácou so spoločnosťou Rexroth od roku 1979. Huade® smerové sedlové ventily typu M-SEW 6 sú cenovo dostupnou náhradou za Rexroth® M-SEW 6 komponentov série 3X . Je konkurencieschopný s dobrou kvalitou a nižšou cenou. Na zabezpečenie vysokej kvality hydraulických produktov spoločnosť Huade Hydraulic prevádzkuje viac ako 750 kusov moderných výrobných zariadení dovážaných z celého sveta. Kvalita tohto solenoidom ovládaného ventilu môže úplne zodpovedať požiadavkám zákazníkov. Továreň prešla medzinárodnými normami, menovite ISO9001, ISO14001 a OH SAS18001. Séria smerových ventilov je široko používaná v rôznych priemyselných prostrediach.
|
Technické údaje (Pre aplikácie mimo týchto parametrov nás prosím kontaktujte!) |
|||
|
generál |
|||
|
Inštalácia |
voliteľné |
||
|
Max. teplota okolia (℃) |
50 |
||
|
Hmotnosť |
2/2-cestný tanierový ventil (kg) |
1.5 |
|
|
3/2-cestný tanierový ventil (kg) |
1.5 |
||
|
4/2-cestný tanierový ventil (kg) |
2.3 |
||
|
Hydraulické údaje |
|||
|
Max. prevádzkový tlak (MPa) |
pozri tabuľku na strane 140 |
||
|
Max. prietok (l/min) |
25 |
||
|
Tlaková kvapalina |
minerálne oleje alebo fosfátový ester |
||
|
Rozsah teploty tlakovej kvapaliny (℃) |
- 30 až + 80 |
||
|
Rozsah viskozity (mm²/s) |
2,8 až 500 |
||
|
Stupeň znečistenia μm |
Maximálny povolený stupeň kontaminácie hydraulickej kvapaliny podľa NAS 1638 triedy 9. Odporúčame preto filter s minimálnou mierou zadržania β10≥ 75. |
||
|
Elektrické údaje |
|||
|
Typ napätia |
DC |
AC |
|
|
Dostupné napätia (V) |
12, 24, 42, 96, 110, 205, 220 |
možné len cez usmerňovač |
|
|
Tolerancia napätia (nominálne napätie) (%) |
±10 |
||
|
Spotreba energie (W) |
30 |
||
|
Povinnosť |
100 % |
||
|
Čas prepnutia na ISO 6403 |
pozri tabuľku nižšie |
||
|
Frekvencia spínania (cyklus s/h) |
15000 |
||
|
Ochrana podľa DIN 40 050 |
IP65 |
||
|
Max. teplota cievky (℃) |
na 150 |
||
Vlastnosti:
▶ Priamo ovládaný tanierový ventil, solenoidom ovládaný
▶ Uzavretý port je bez úniku
▶ Spínanie je zabezpečené aj po dlhom čase pod tlakom
▶ Cievku elektromagnetu možno otočiť o 90°
▶ Individuálne elektrické pripojenie
▶ S chráneným ručným ovládaním, voliteľné
▶ Vzor prenosu podľa DIN 24 340 forma A, ISO 4401 a CETOP - RP 121H
Aplikácia:
Smerový ventil M-SEW 2 typu je solenoidom ovládaný tanierový ventil. Ovládajú začiatok, zastavenie a smer toku.
1. Funkcie, časť tanierového rozvádzača M-SEW 6
M-SEW 6 sa v podstate skladá z puzdra (1), elektromagnetov (2), tvrdeného ventilového systému (3) a gule (guľiek) (4) ako uzatváracieho prvku.
Základný princíp:
V počiatočnej polohe je gulička (4) pritlačená na sedlo pružinou (9) a v zapnutej polohe solenoidom (2). Sila elektromagnetu (2) pôsobí cez páku (6) a guľôčku (7) na čap ovládača (8), ktorý je obojstranne utesnený. Komora medzi oboma tesniacimi prvkami je spojená s prípojkou P. Ventilový systém (3) je tým tlakovo vyvážený s ohľadom na ovládacie sily (magnet alebo vratná pružina). Ventily je teda možné použiť až do tlaku 63 MPa.
výrez typu M-2SEW6N
výrez typu M-3SEW6U
