Hydraulické systémy poháňajú všetko od stavebných zariadení až po výrobné stroje. Srdcom týchto systémov sú ventily na reguláciu prietoku – malé, ale mohutné komponenty, ktoré riadia, ako rýchlo sa hydraulická kvapalina pohybuje systémom. Predstavte si ich ako kontrolórov dopravy v hydraulickom svete.
Ale čo presne sú tieto ventily a prečo existuje toľko rôznych typov? Poďme si to jednoducho rozobrať.
Čo vlastne robia hydraulické ventily na reguláciu prietoku?
Predstavte si, že polievate záhradu hadicou. Keď stlačíte trysku, vytečie menej vody a váš postrekovač sa pohybuje pomalšie. Keď ho otvoríte, tečie viac vody a všetko sa pohybuje rýchlejšie. Hydraulické ventily na reguláciu prietoku fungujú rovnakým spôsobom – riadia, koľko tekutiny preteká systémom, čím sa riadi rýchlosť pohybu hydraulických valcov a motorov.
Tieto ventily sú dôležité, pretože:
• Ovládajte rýchlosť hydraulického zariadenia
• Zabráňte náhlym, trhavým pohybom, ktoré by mohli veci rozbiť
• Šetrite energiu používaním správneho množstva tekutiny
• Zabezpečte bezpečnosť obsluhy zabezpečením plynulej prevádzky
Hlavné typy hydraulických ventilov na reguláciu prietoku
1. Nekompenzované ventily na reguláciu prietoku
Aké sú:Ide o najjednoduchší typ - v podstate nastaviteľné obmedzenia v potrubí tekutiny.
Ako fungujú:Majú malý otvor (nazývaný otvor), ktorý môžete zväčšiť alebo zmenšiť. Viac otvorenia znamená väčší prietok. Je to ako upraviť otvor na hubici záhradnej hadice.
Typy zahŕňajú:
• Ihlové ventily- Pomocou špicatej ihly presne ovládajte malý otvor
• Škrtiace ventily- Majú rôzne tvary (guličky, rukávy) na nastavenie prietoku
• Inline ventily- Malé, kompaktné ventily, ktoré zapadajú priamo do potrubia kvapaliny
Dobré body:
- Jednoduché a lacné
- Jednoduchá inštalácia a oprava
- Ideálne pre základné práce
Nie tak dobre:
- Pri zmene tlaku sa mení prietok
- Nie veľmi presné
- Nefungujú dobre, keď sa záťaž neustále mení
Najlepšie sa používa na:Jednoduché aplikácie, kde tlak zostáva pomerne stabilný, ako sú mazacie systémy alebo základné chladiace okruhy.
2. Tlakovo kompenzované prietokové regulačné ventily
Aké sú:Inteligentné ventily, ktoré sa automaticky prispôsobia tak, aby udržiavali stabilný prietok aj pri zmene tlaku.
Ako fungujú:Majú zabudovaný „kompenzátor“, ktorý sníma zmeny tlaku a automaticky nastavuje otváranie. Je to ako mať automatickú batériu, ktorá vám vždy poskytne rovnaký prietok vody bez ohľadu na to, čo sa deje inde v budove.
Dva hlavné typy:
• Obmedzujúce (obojsmerné)- Riadi celý tok smerujúci do zariadenia
• Obtok (trojcestný)- Posiela dodatočný prietok späť do nádrže, aby sa do zariadenia dostalo správne množstvo
Dobré body:
- Prietok zostáva stabilný aj pri zmene zaťaženia
- Veľmi presné (presné v rozmedzí 3-5%)
- Skvelé pre ťažkú prácu
Nie tak dobre:
- Zložitejšie a drahšie
- Väčšie a vyžadujú si väčšiu údržbu
Najlepšie sa používa na:Presné práce ako robotika, žeriavy a obrábacie stroje, kde potrebujete presné ovládanie rýchlosti.
3. Smerové regulačné ventily
Aké sú:Tieto ventily riadia, ktorým smerom tekutina prúdi, nielen koľko.
Ako fungujú:Sú ako železničné výhybky, ktoré usmerňujú tekutinu po rôznych cestách. Aj keď ich hlavnou úlohou nie je riadenie toku, ovplyvňujú tok otváraním a zatváraním rôznych trás.
Hlavné typy:
• Cievkové ventily- Použite posuvný kus na nasmerovanie toku cez viacero portov
• Guľové ventily- Otáčaním guľôčky s otvormi otvárajte alebo zatvárajte prietokové cesty
• Klapkové ventily- Na rýchle ovládanie zapnutia/vypnutia použite otočný kotúč
Dobré body:
- Veľmi všestranné pre zložité systémy
- Guľové ventily mimoriadne dobre tesnia
- Klapkové ventily fungujú rýchlo a sú ľahké
Nie tak dobre:
- Nie je skvelé pre presné riadenie prietoku
- Guľové a škrtiace ventily nie sú vhodné na jemné nastavenie
Najlepšie sa používa na:Systémy s viacerými valcami, vysokotlakové uzatváracie aplikácie a veľké potrubné systémy.
4. Špecializované ventily na reguláciu prietoku
Aké sú:Ventily navrhnuté pre špecifické úlohy.
Typy zahŕňajú:
• Spätné ventily- Nechajte tekutinu prúdiť len jedným smerom (ako jednosmerné dvere)
• Rozdeľovacie ventily prietoku- Rozdelený prietok, aby sa viacero valcov pohybovalo rovnakou rýchlosťou
• Prednostné ventily- Uistite sa, že dôležité okruhy sú najskôr preplnené
Ako fungujú:Každý typ má svoj vlastný špeciálny dizajn. Spätné ventily používajú pružiny a guľôčky na blokovanie spätného toku. Rozdeľovače prietoku používajú ozubené kolesá alebo špeciálne cievky na rovnomerné rozdelenie prietoku.
Dobré body:
- Ideálne pre ich špecifické úlohy
- Spätné ventily sú jednoduché a spoľahlivé
- Deliče prietoku poskytujú presnú synchronizáciu
Nie tak dobre:
- Dobré len na jeden konkrétny účel
- Môže vyžadovať špeciálne nastavenie alebo kalibráciu
Najlepšie sa používa na:Zabránenie spätnému toku, synchronizácia viacerých valcov a zabezpečenie toho, aby kritické systémy dostali prioritu.
5. Proporcionálne a servoventily
Aké sú:High-tech ventily riadené počítačmi alebo elektronickými signálmi.
Ako fungujú:Namiesto manuálneho nastavenia tieto ventily reagujú na elektrické signály. Predstavte si ich ako plyn v modernom aute – čím silnejšie stlačíte pedál, tým viac paliva pretečie.
Dva typy:
• Proporcionálne ventily- Nastavte prietok na základe elektrických signálov
• Servo ventily- Ultra presné ventily so spätnoväzbovými systémami pre dokonalé ovládanie
Dobré body:
- Mimoriadne presné
- Dá sa rýchlo zmeniť
- Ideálne pre automatizované systémy
Nie tak dobre:
- Veľmi drahé
- Komplexné na inštaláciu a údržbu
- Potrebujete veľmi čistú tekutinu (nečistoty ich môžu ľahko poškodiť)
Najlepšie sa používa na:Vysoko presné aplikácie, ako sú vstrekovacie stroje, letecké zariadenia a testovacie systémy.
6. Inteligentné a digitálne ventily
Aké sú:Najnovšia technológia - ventily so zabudovanými senzormi a počítačovým riadením.
Dva typy:
• Inteligentné ventily- Majú senzory, ktoré monitorujú tlak, teplotu a prietok, plus pripojenie k internetu
• Digitálne ventily- Použite viacero zapínacích/vypínacích ventilov spolupracujúcich na vytvorenie presnej regulácie prietoku
Ako fungujú:Inteligentné ventily využívajú umelú inteligenciu na automatické nastavenie a môžu odosielať údaje do vášho telefónu alebo počítača. Digitálne ventily kombinujú mnoho jednoduchých zapínacích/vypínacích ventilov, aby fungovali ako jeden presný ventil.
Dobré body:
- Dokáže diagnostikovať svoje vlastné problémy
- Veľmi spoľahlivé a efektívne
- Dá sa ovládať na diaľku
Nie tak dobre:
- Spočiatku veľmi drahé
- Aby správne fungovali počítačové systémy
Najlepšie sa používa na:Moderné továrne, automatizované výrobné linky a systémy, kde chcete všetko sledovať na diaľku.

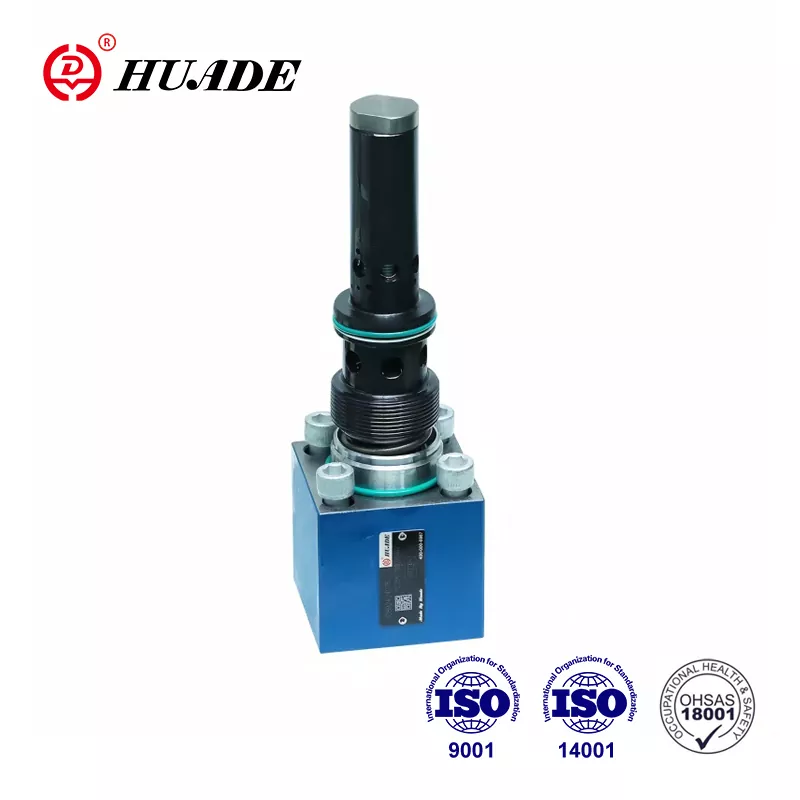

7. Kazetové ventily
Aké sú:Modulárne ventily, ktoré sa zaskrutkujú do špeciálnych blokov nazývaných rozdeľovače.
Ako fungujú:Namiesto spojenia ventilov s potrubím sa tieto ventily hodia do vŕtaných blokov. Je to ako stavať z kociek LEGO namiesto spájania jednotlivých dielikov rúrkami.
Dobré body:
- Veľmi kompaktný - šetrí miesto
- Menej pripojení znamená menej únikov
- Dokáže vytvoriť komplexné riadiace systémy v malých priestoroch
Nie tak dobre:
- Potrebujete špeciálne navrhnuté rozdeľovacie bloky
- Vyššie náklady na počiatočné nastavenie
Najlepšie sa používa na:Stavebné vybavenie, kompaktné továrenské stroje a námorné systémy s obmedzeným priestorom.
Ako si vybrať správny ventil
Výber správneho ventilu závisí od niekoľkých faktorov:
Vaše potreby toku:Koľko tekutín potrebujete na pohyb? Malé ihlové ventily pracujú pre nízky prietok, zatiaľ čo veľké škrtiace ventily zvládajú obrovské množstvá.
Požiadavky na tlak:Uistite sa, že váš ventil zvládne tlak vášho systému. Väčšina hydraulických systémov pracuje medzi 200-700 bar (asi 3000-10000 PSI).
Ako presne musíte byť?Jednoduché úlohy môžu používať základné nekompenzované ventily. Precízna práca si vyžaduje tlakovo kompenzované alebo servoventily.
Váš rozpočet:Základné ventily stoja menej, ale nie sú také presné. High-tech ventily sú drahšie, ale poskytujú lepší výkon.
Voľný priestor:Stiesnené priestory môžu vyžadovať kazetové ventily alebo kompaktné inline ventily.
Údržba:Zvážte, ako často chcete vykonávať servis ventilov. Digitálne ventily vyžadujú menšiu údržbu, ale náklady sú vyššie.
Tipy na inštaláciu
Meter-In vs Meter-Out:Môžete nainštalovať ventily na reguláciu prietoku na ovládanie tekutiny vstupujúcej do valca (meter-in) alebo vychádzajúcej (meter-out). Merač je zvyčajne lepší, pretože zabraňuje utekaniu nákladu.
Filtrácia:Vždy nainštalujte filtre pred ventily. Špinavá kvapalina je zabijakom číslo jeden hydraulických ventilov.
Obtokové ventily:Nainštalujte obtokové ventily, aby ste mohli vykonávať servis ventilov na reguláciu prietoku bez vypnutia celého systému.
Bežné aplikácie
Rôzne ventily fungujú najlepšie v rôznych situáciách:
Zrátané a podčiarknuté
Hydraulické ventily na reguláciu prietoku sa môžu zdať komplikované, ale všetky vykonávajú rovnakú základnú prácu – riadia rýchlosť pohybu vecí vo vašom hydraulickom systéme. Kľúčom je prispôsobenie správneho typu ventilu vašim špecifickým potrebám.
Začnite týmito otázkami:
- Aký presný musím byť?
- Aký je môj rozpočet?
- Koľko miesta mám?
- Potrebujem diaľkové ovládanie alebo monitorovanie?
Jednoduché aplikácie môžu často používať základné, lacné ventily. Zložitá alebo presná práca môže odôvodniť dodatočné náklady na pokročilé ventily.
Pamätajte, že najlacnejší ventil nie je vždy tou najlepšou voľbou, ak nerobí svoju prácu správne. Ale tiež nemusíte kupovať najdrahší ventil, ak jednoduchý bude fungovať dobre.
Kľúčom je pochopiť potreby vášho systému a prispôsobiť ich správnej technológii ventilov. Ak máte pochybnosti, poraďte sa s odborníkom na hydrauliku, ktorý vám môže pomôcť vybrať si najlepšiu voľbu pre vašu konkrétnu aplikáciu.
Či už staviate jednoduchý hydraulický lis alebo komplexnú automatizovanú výrobnú linku, je tu ventil na reguláciu prietoku, ktorý je ideálny pre vašu prácu. Trik je vedieť, ktorý z nich si vybrať.
