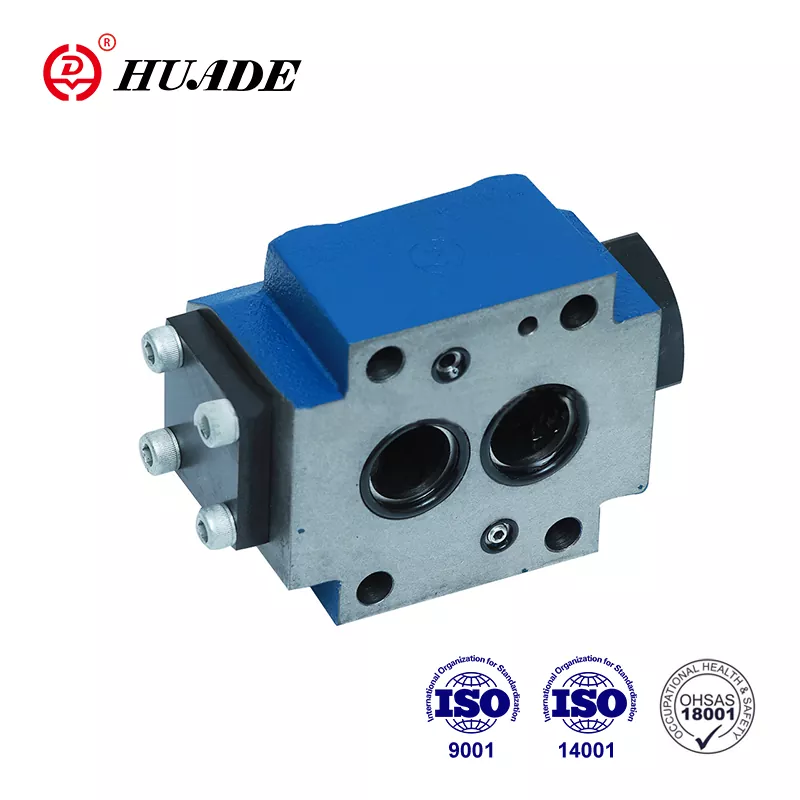

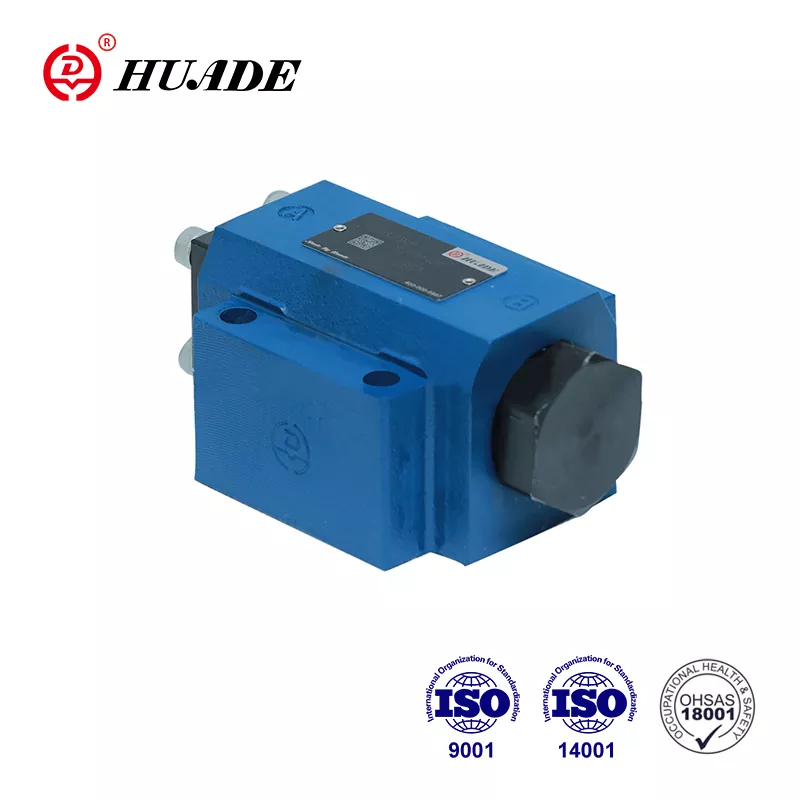

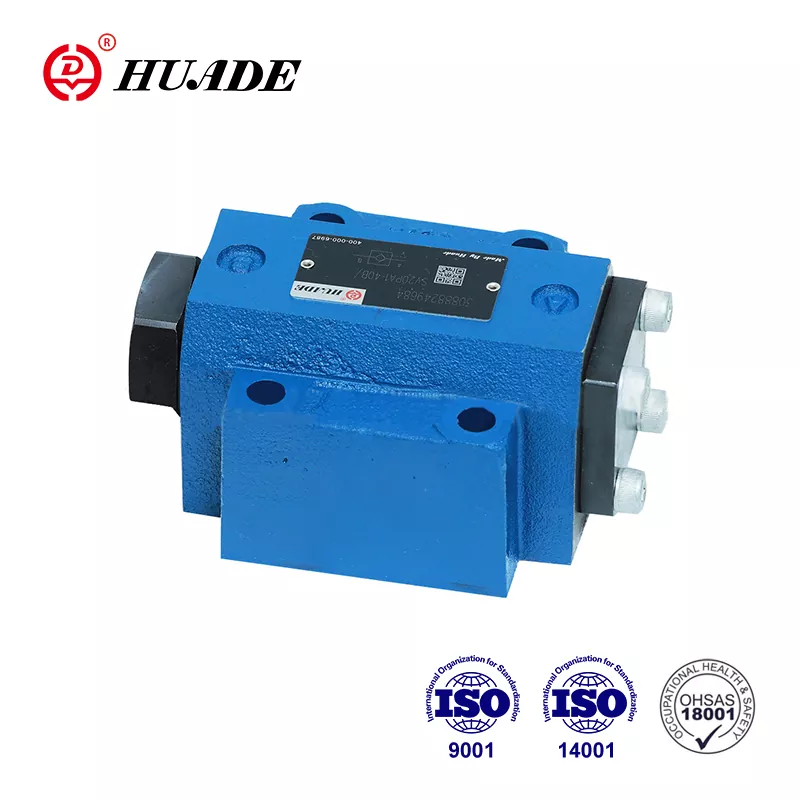

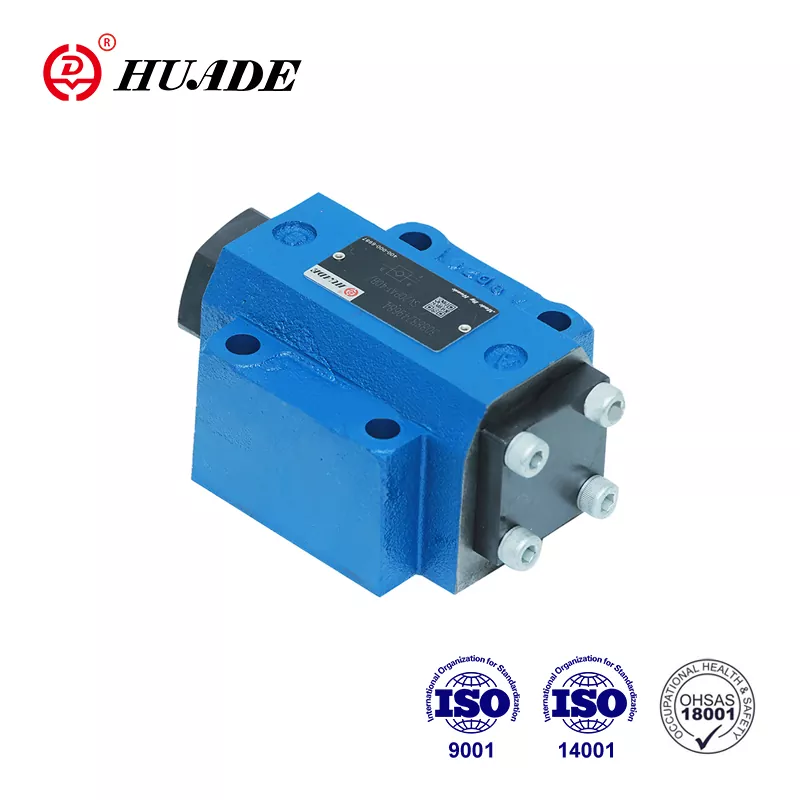

Huade je v Číne známa značka. Po svojom založení mala dve dlhodobé skúsenosti so spoluprácou s Rexrothom. Dokáže úplne nahradiť sériu SL, ktorú ponúka Rexroth. Cena je rozumnejšia. Spätné ventily Huade® série SL sú konkurencieschopné s dobrou kvalitou a nižšou cenou. Huade kladie veľký dôraz na kvalitu. Továreň prešla ISO9001, ISO14001 a OH SAS18001. Hydraulické ventily Huade sú široko používané vo vojenskom priemysle a iných oblastiach vďaka vynikajúcemu výkonu. Všetky spätné ventily Huade® budú zabalené v štandardných kartónoch plus vodotesné plastové obaly.
|
Technické údaje |
||||||
|
štýl |
10 |
16 |
20 |
25 |
30 |
|
|
Hmotnosť |
montáž na podložku (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
závitové pripojenie (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Inštalačná poloha (㎫) |
Voliteľné |
|||||
|
Smer toku (㎫) |
Z A do B zadarmo, z B do A cez otvor |
|||||
|
Prevádzkový tlak, max. (㎫) |
0,5~315 |
|||||
|
Riadiaci tlak, max (㎫) |
0,5~315 |
|||||
|
Ovládanie hlasitosti – port X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Ovládanie hlasitosti – port Y (cm3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Kontrolné plochy - plocha A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-plocha A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-plocha A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-plocha A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Tlaková kvapalina |
Minerálne oleje (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|||||
|
Rozsah teploty tlakovej kvapaliny（℃） |
-30～+80 |
|||||
|
Rozsah viskozity (mm2/s) |
2,8 až 500 |
|||||
Vlastnosti:
▶ spätný ventil ovládaný kvapalinou
▶ Pre montáž na dosku, montážny vzor podľa DIN 24 340
▶ Nosná doska alebo závitové spojenie
▶ S únikovým otvorom alebo bez neho
▶ S alebo bez predbežného otvorenia
▶ Typ s predotváraním, tlmenou dekompresiou
▶ 4 otváracie tlaky
▶ Prenosný vzor na DIN 24 340 form A, 1SO 4401 a CETOP-RP 121H
Spätné ventily SL sú hydraulické, pilotne ovládané spätné ventily v dizajne tanierového typu, ktoré možno otvoriť, aby umožnili nízky v oboch smeroch.
Tieto ventily sa používajú na izoláciu prevádzkových okruhov pod tlakom, ako poistka proti spusteniu bremena pri prerušení vedenia alebo proti plazivým pohybom hydraulicky zaistených pohonov.
Tieto ventily sa v podstate skladajú z puzdra (1), tanierového taniera (2), tlačnej pružiny (3), riadiacej cievky (4), ako aj voliteľného predotvárania ako guľového tanierového ventilu (5).
Ventil umožňuje voľný prietok z A do B, v protismere je tanier (2) držaný na sedle tlakom systému, navyše k sile pružiny.
Cez tlakovú prípojku na riadiacom otvore X sa riadiaci piest (4) posunie doprava. Toto stlačí tanier (2) zo sedadla. Teraz môže mať ventil tiež prietok z B do A.
Aby sa zabezpečilo správne otvorenie ventilu cez riadiaci piest (4), je potrebný určitý minimálny riadiaci tlak.
Tento ventil má dodatočné predotváranie. Cez tlakovú prípojku na riadiacom otvore X sa riadiaci piest (4) tlačí doprava.
Toto najprv vytlačí guľu (5) a potom tanier (2) zo sedadla. Teraz môže mať ventil aj prietok z B do A. V dôsledku predbežného otvorenia dochádza k tlmenej dekompresii tekutiny pod tlakom. Tým sa zabráni možným tlakovým rázom
Funkcia tohto ventilu je v zásade rovnaká ako funkcia ventilu SV. Rozdiel je v prídavnom netesnom porte Y. Tým je oblasť prstenca ovládacieho piesta (4) oddelená od portu A.
Tlak prítomný na kanáli A ovplyvňuje iba oblasť A4 riadiaceho piesta (4).
Pohľad v reze na spätný ventil typu SL. .PB
(s únikovým otvorom, bez predbežného otvorenia)
