Keď priemyselné stroje potrebujú spoľahlivo zmeniť smer, smerový regulačný ventil série WMR ponúka riešenie, ktoré je dôveryhodné už desaťročia. Tieto mechanicky ovládané ventily riadia prietok hydraulickej kvapaliny v priemyselných systémoch a určujú, kedy sa valce vysúvajú alebo zasúvajú a kedy sa motory otáčajú dopredu alebo dozadu.
Ventil WMR vyniká tým, že funguje čisto mechanickým pôsobením. Valec alebo piest je tlačený vačkou alebo pohyblivou časťou, ktorá posúva vnútornú cievku a presmeruje tok oleja. Toto priame fyzické pripojenie znamená, že ventil reaguje skôr na skutočnú polohu stroja než na elektrické signály, vďaka čomu je ideálny pre aplikácie, kde je mechanická spoľahlivosť najdôležitejšia.
Pochopenie základnej funkcie

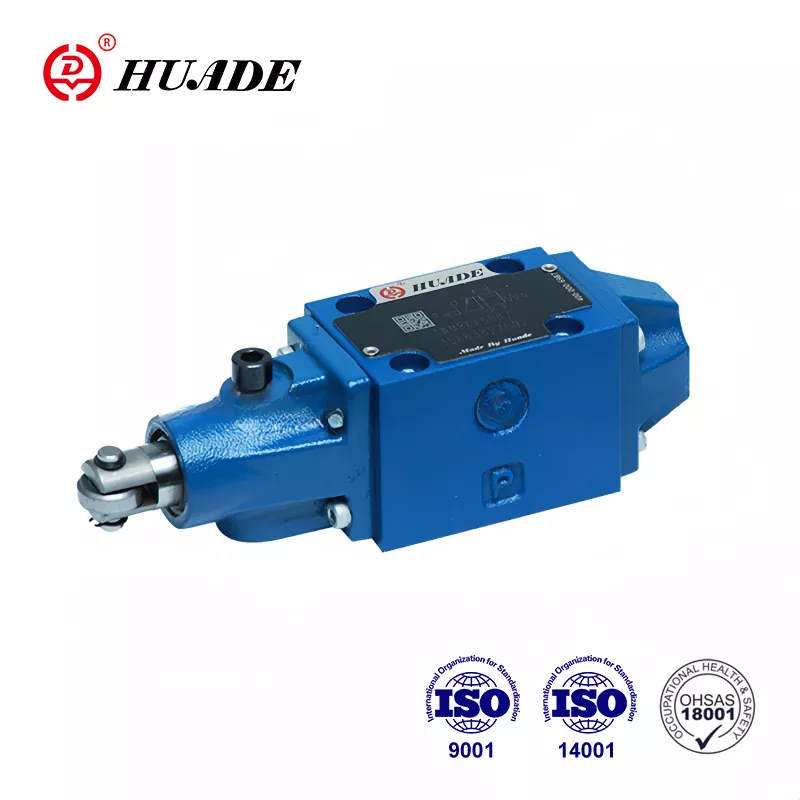

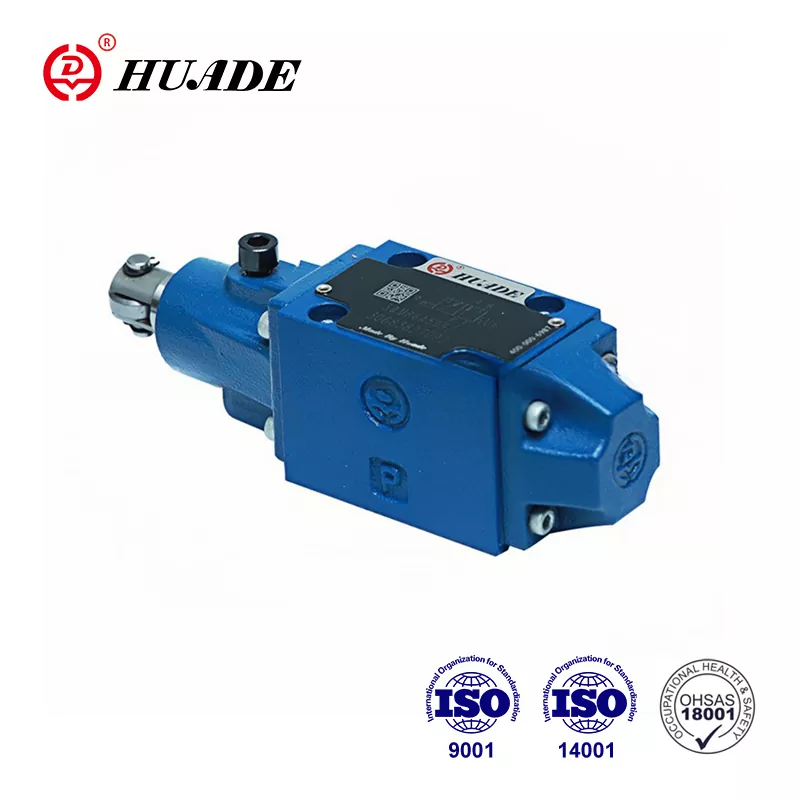

Smerový regulačný ventil WMR funguje ako cievkový ventil namontovaný na pomocnej doske. Keď valec nič netlačí, vratné pružiny držia cievku v neutrálnej polohe. Akonáhle vonkajšia vačka alebo mechanická súčiastka zatlačí na valčekový plunžer, cievka sa zasunie do tela ventilu a spojí rôzne porty dohromady. Táto akcia presmeruje hydraulickú kvapalinu na pohon ovládačov v požadovanom smere.
Táto filozofia dizajnu vytvára priame spojenie medzi fyzickou polohou a hydraulickým pôsobením. Obrábacie stroje, žeriavy a zariadenia na manipuláciu s materiálom využívajú tento princíp na zabezpečenie toho, aby pohyby prebiehali v správnom poradí. Ventil sa nemôže prepnúť, kým niečo fyzicky nepohne valčekom, čo poskytuje prirodzenú bezpečnosť v mnohých aplikáciách.
Technické špecifikácie, na ktorých záleží
Smerový regulačný ventil série WMR sa dodáva v dvoch hlavných veľkostiach podľa noriem ISO 4401. Veľkosť NG6 zvládne prietoky až 60 litrov za minútu a tlak až 315 barov na portoch P, A a B. Veľkosť NG10 ponúka podobné hodnoty tlaku s vyššou prietokovou kapacitou. Tieto špecifikácie umožňujú ventilu pracovať v náročných priemyselných prostrediach.
Prevádzková teplota sa pohybuje od mínus 20 stupňov Celzia do plusových 80 stupňov Celzia so štandardnými tesneniami z NBR. Ventil prijíma hydraulické kvapaliny s viskozitou medzi 2,8 a 500 štvorcových milimetrov za sekundu. Udržiavanie čistoty kvapaliny podľa normy ISO 4406 triedy 20/18/15 alebo vyššej pomáha predchádzať vnútornému opotrebovaniu a predlžuje životnosť.
Jedno obmedzenie si vyžaduje pozornosť pri návrhu systému. Port T, ktorý vracia kvapalinu do nádrže, má štandardný limit tlaku 60 barov. Zatiaľ čo hlavné pracovné porty ľahko zvládajú tlak 315 barov, prekročenie tlaku 60 barov na porte T môže poškodiť tesnenia alebo spôsobiť únik. Niektoré varianty s vysokou špecifikáciou zvyšujú tento limit na 210 barov pre aplikácie s vyšším protitlakom.
Rôzne konfigurácie pre rôzne potreby
Smerový riadiaci ventil série WMR ponúka viacero konfigurácií cievok, ktoré sa zvyčajne zobrazujú ako hydraulické symboly. Štvorcestný trojpolohový ventil môže držať všetky porty zablokované v neutrálnej polohe alebo môže pripojiť určité porty k nádrži. Symbolové kódy ako C, E, J, L a M označujú, ktoré porty sa pripájajú v jednotlivých pozíciách. Výrobcovia ponúkajú asi 19 rôznych variácií symbolov, ktoré zodpovedajú rôznym požiadavkám na obvody.
Dvojpolohové ventily poskytujú jednoduchšie ovládanie on-off. Trojpolohové ventily pridávajú neutrálny stav, ktorý môže blokovať prietok, umožňovať voľný pohyb alebo vytvárať iné podmienky v závislosti od konštrukcie cievky. Výber správnej konfigurácie závisí od toho, či si valce musia udržať svoju polohu, keď sa ventil vráti do neutrálu, alebo či sa majú voľne vznášať.
Výrobcovia a varianty modelov
Bosch Rexroth vyrába pôvodnú sériu WMR ako súčasť svojej rodiny produktov Hydronorma. Ich séria NG6 veľkosti 5X zahŕňa rôzne usporiadanie valčekov a možnosti montáže. Ventily sa montujú na štandardizované podložky podľa vzorov CETOP, čo zjednodušuje výmenu a umožňuje miešanie komponentov od rôznych výrobcov.
Hengli Hydraulics ponúka sériu WMR/U10 pre aplikácie NG10. Ich séria L3X poskytuje 19 možností symbolov s konfiguráciami valčekov typu R aj U. Táto rozmanitosť pomáha inžinierom vybrať presnú polohu valca a smer ovládania potrebný pre ich špecifické usporiadanie strojového zariadenia.
Iní dodávatelia ako PONAR Wadowice a Leader Hydraulics vyrábajú kompatibilné ventily. Štandardizácia podľa ISO 4401 znamená, že tieto ventily sa môžu fyzicky zamieňať, aj keď konštruktéri by mali overiť, či menovité tlaky, prietokové kapacity a konfigurácie cievok zodpovedajú potrebám ich aplikácie.
Požiadavky na inštaláciu
Správna inštalácia rozvádzača WMR začína prípravou povrchu. Montážna plocha na pomocnej doske musí spĺňať špecifikácie rovinnosti 0,01 na 100 milimetrov s maximálnou drsnosťou povrchu Rz 4. Akékoľvek nepravidelnosti môžu vytvárať únikové cesty okolo základne ventilu.
Štyri skrutky s vnútorným šesťhranom M6 x 40 milimetrov upevňujú ventil k pomocnej doske. Utiahnutie týchto skrutiek na 9 newtonmetrov s toleranciou plus alebo mínus 15 percent poskytuje primeranú upínaciu silu bez deformácie tela ventilu. Krížové uťahovanie v diagonálnom vzore zaisťuje rovnomerné rozloženie tlaku.
Hydraulický systém musí pred pripojením k smerovému ventilu WMR používať správnu filtráciu. Inštalácia filtrov, ktoré udržujú čistotu ISO 4406 triedy 20/18/15, chráni úzke medzery medzi cievkou a telom. Dokonca aj malé častice môžu tieto povrchy poškriabať a spôsobiť vnútorné presakovanie alebo lepenie.
Aplikácie v reálnom svete
Obrábacie stroje používajú smerový riadiaci ventil WMR na sekvencie výmeny nástrojov a pracovné upínacie operácie. Keď sa vreteno stroja alebo menič nástrojov pohybuje do špecifických polôh, vačky aktivujú valec a spúšťajú hydraulické pohyby. To zaisťuje, že správna sekvencia prebehne automaticky bez elektronického ovládania.
Banské a hutnícke zariadenia sa spoliehajú na tieto ventily na polohovanie dopravníkov a ovládanie brány. Drsné prostredie v týchto odvetviach robí mechanické ovládanie atraktívnym, pretože neexistujú žiadne elektrické spojenia, ktoré by korodovali alebo zlyhali. Prach a vlhkosť, ktoré by zničili elektronické snímače, majú minimálny vplyv na jednoduché usporiadanie valčekov a vačiek.
Zdvíhacie plošiny a nožnicové plošiny obsahujú ventily WMR v bezpečnostných systémoch. Poloha valčeka môže indikovať, či sú bezpečnostné tyče na svojom mieste alebo či plošina dosiahla určitú výšku. Toto fyzické overenie zvyšuje nadbytočnosť bezpečnostných obvodov a je v súlade s predpismi vyžadujúcimi mechanické blokovanie.
Údržba a odstraňovanie problémov
Vonkajšia netesnosť okolo montážneho povrchu zvyčajne indikuje poškodené O-krúžky alebo nesprávne utiahnutý ventil. Kontrola a výmena montážneho tesnenia rieši väčšinu problémov s vonkajšími netesnosťami. Overenie, že montážny povrch zostáva rovný a nepoškodený, zabraňuje opakovaniu.
Vnútorná netesnosť sa prejavuje pomalým pohybom ovládačov, keď by ich ventil mal držať na mieste. Toto je často výsledkom kontaminovanej kvapaliny opotrebovaním cievky a vývrtu. Kontrola čistoty kvapaliny a výmena filtrov rieši hlavnú príčinu. V závažných prípadoch môže byť potrebná výmena ventilu, ak opotrebovanie prekračuje prijateľné limity.
Lepkavá alebo pomalá prevádzka nastáva, keď sa cievka voľne nepohybuje vo vnútri otvoru. Znečistenie je opäť na prvom mieste v zozname príčin, ale problémy spôsobuje aj prevádzka mimo špecifikovaných rozsahov teplôt alebo viskozity. Zabezpečením toho, že hydraulická kvapalina zostane v rámci špecifikácií, sa zabráni väčšine prevádzkových problémov so smerovým regulačným ventilom WMR.
Porovnanie s inými typmi ventilov

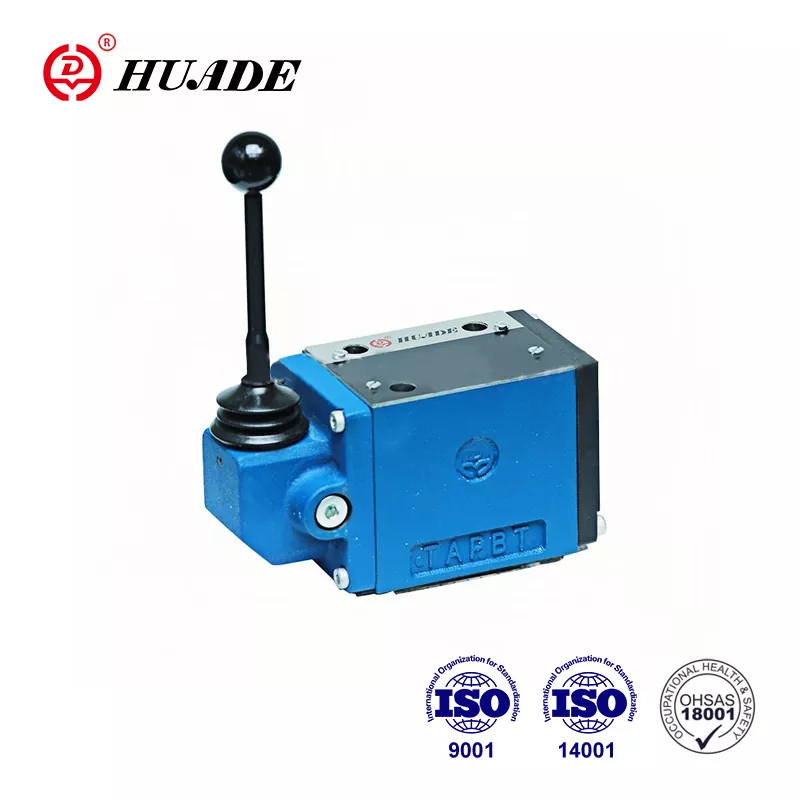

Séria WMM používa na ovládanie ručnú páku namiesto valčeka. Operátori manuálne pohybujú pákou, aby zmenili polohu ventilu, čo funguje dobre pre ovládacie prvky, ktoré priamo ovládajú ľudia. Séria WMD nahrádza páku otočným gombíkom, čím ponúka kompaktnejšiu možnosť manuálneho ovládania.
Elektricky ovládané solenoidové ventily poskytujú diaľkové ovládanie, ale vyžadujú elektrickú energiu a riadiace signály. Tieto ventily sa prepínajú rýchlejšie ako mechanické typy, ale predstavujú potenciálne body zlyhania prostredníctvom kabeláže, elektromagnetov a elektronických ovládačov. Smerový regulačný ventil WMR odstraňuje tieto obavy v aplikáciách, kde má zmysel mechanické ovládanie.
Pilotne ovládané ventily využívajú hydraulický tlak na posúvanie väčších cievok, čo umožňuje riadenie vyšších prietokov s menšími ovládacími silami. Tieto ventily stoja viac a zvyšujú zložitosť v porovnaní s priamo pôsobiacim dizajnom WMR. Pre aplikácie v rámci prietokových a tlakových možností WMR sa jednoduchšia konštrukcia často ukazuje ako spoľahlivejšia a ekonomickejšia.
Úvahy o riadení tlaku
Zatiaľ čo porty P, A a B zvládajú 315 barov bezpečne, obmedzenie portu T si vyžaduje pozornosť návrhu systému. Akékoľvek obmedzenie v potrubí nádrže alebo použitie tlakového zásobníka zvyšuje tlak v T porte. Spätný tlak z iných ventilov zdieľajúcich rovnaké vedenie nádrže tiež ovplyvňuje tento port.
Inštalácia samostatného vedenia nádrže pre ventily s významným spätným tokom pomáha riadiť tlak v T porte. Niektorí dizajnéri používajú špeciálne nízkotlakové spätné potrubie, ktoré sa pripája priamo k nádrži s minimálnym obmedzením. Pre systémy, kde sa nedá vyhnúť vyššiemu tlaku v T porte, špecifikácia vysokotlakových variantov smerového ventilu WMR zabraňuje predčasnému zlyhaniu tesnenia.
Spätné ventily alebo obmedzovače v určitých miestach okruhu môžu neočakávane vytvoriť tlak v T porte. Dôkladná analýza obvodu počas návrhu identifikuje tieto situácie. Tlakomery na porte T počas uvádzania do prevádzky overujú, či skutočné podmienky zostávajú v rámci špecifikácií.
Integrácia riadenia toku
Smerový regulačný ventil WMR prepína smer prietoku, ale neriadi priamo prietok. Väčšina aplikácií vyžaduje dodatočnú reguláciu prietoku na reguláciu rýchlosti pohonu. Ihlové ventily alebo tlakovo kompenzované regulátory prietoku sa inštalujú buď do okruhu alebo priamo do ventilových portov.
Niektoré modely WMR akceptujú obmedzovače kaziet so závitom, ktoré sa inštalujú priamo do portu P. Tieto zátky veľkosti B08, B10 alebo B12 poskytujú jednoduché obmedzenie prietoku a tlmenie tlakových špičiek. Integrovaný dizajn šetrí miesto a znižuje počet samostatných komponentov v hydraulickom potrubí.
Regulácia prietoku merača obmedzuje vstup tekutiny do pohonu, zatiaľ čo regulácia prietoku merača obmedzuje spätný tok. Voľba závisí od charakteristík zaťaženia a požadovanej kvality regulácie. Smerový regulačný ventil WMR sa prispôsobí každému prístupu prostredníctvom vhodného návrhu okruhu okolo ventilu.
Trhové úvahy na rok 2025
Výzvy v dodávateľskom reťazci naďalej ovplyvňujú dostupnosť hydraulických komponentov. Dodacie lehoty pre špecializované konfigurácie WMR sa môžu predĺžiť o niekoľko mesiacov, pričom niektorí výrobcovia uvádzajú dátumy dodania do septembra 2025. Plánovanie dopredu a udržiavanie strategických zásob pomáha predchádzať oneskoreniam vo výrobe.
Ceny štandardných konfigurácií NG6 začínajú okolo 800 amerických dolárov od hlavných výrobcov. Sekundárny trh ponúka alternatívy, pričom použité ventily sú niekedy dostupné v rozmedzí 150 až 200 dolárov. Nákup použitých ventilov si však vyžaduje starostlivú kontrolu, aby sa overil vnútorný stav a zabránilo sa predčasnému zlyhaniu.
Stratégie viacerých zdrojov, ktoré zahŕňajú prémiové značky ako Bosch Rexroth a kompatibilné alternatívy od výrobcov ako Hengli, poskytujú flexibilitu dodávok. Štandardizácia ISO 4401 znamená, že prepínanie medzi značkami je stále možné, ak sa špecifikácie zhodujú. Udržiavanie zoznamov schválených dodávateľov pre viacerých dodávateľov znižuje riziko v súčasnom trhovom prostredí.
Úloha v modernej automatizácii
Keďže továrne pridávajú ďalšie senzory, ovládače a sieťové pripojenie, jednoduchý mechanický smerový regulačný ventil WMR ponúka strategické výhody. Nedá sa hacknúť, nevyžaduje žiadne aktualizácie softvéru a zlyhá predvídateľným spôsobom. Táto spoľahlivosť sa stáva cennou pre funkcie kritické z hľadiska bezpečnosti, ktoré vyžadujú mechanické zálohovanie.
Európske nariadenia, ako je zákon o kybernetickej odolnosti, sa zameriavajú na bezpečnosť digitálnych produktov. Čisto mechanické komponenty, ako je ventil WMR, nespadajú do týchto požiadaviek, čo zjednodušuje dodržiavanie predpisov pre výrobcov strojov. Ventil poskytuje bezpečnú základnú vrstvu, ktorá nezavádza do systému slabé miesta v oblasti kybernetickej bezpečnosti.
Energetická účinnosť vedie k záujmu o optimalizáciu hydraulických systémov. Aj keď samotný smerový ventil WMR nešetrí energiu, jeho spoľahlivosť a nízka vnútorná netesnosť prispievajú k celkovej účinnosti systému. Správne dimenzované ventily s primeraným prietokom minimalizujú poklesy tlaku a plytvanie teplom.
Výber správnej konfigurácie
Výber smerového ventilu WMR začína pochopením požiadaviek aplikácie. Maximálny prietok a tlak určujú, či je vhodné dimenzovanie NG6 alebo NG10. Typ ovládača a požadovaná neutrálna poloha určujú potrebnú konfiguráciu symbolu.
Umiestnenie valčeka ovplyvňuje, ako sa ventil integruje s mechanickým systémom. Valčeky typu R sa montujú na jednu stranu, zatiaľ čo valčeky typu U sa montujú na druhú, čo umožňuje flexibilitu pri umiestňovaní vačiek. Požadovaná sila ovládania a dostupná geometria vačky ovplyvňujú túto voľbu.
Výber materiálu tesnenia závisí od typu kvapaliny a teplotných extrémov. Štandardné tesnenia NBR pracujú s hydraulickým olejom na báze ropy v typických priemyselných teplotných rozsahoch. Vysokoteplotné aplikácie alebo syntetické kvapaliny môžu vyžadovať tesnenia FKM, ktoré znášajú rôzne podmienky. Overenie chemickej kompatibility zabraňuje opuchu alebo poškodeniu tesnenia.
Zdroje dokumentácie a podpory
Výrobcovia poskytujú podrobnú technickú dokumentáciu pre smerový regulačný ventil WMR prostredníctvom svojich webových stránok. Údajové listy uvádzajú presné špecifikácie, rozmery a objednávacie kódy. Inštalačné príručky podrobne pokrývajú montážne postupy a hodnoty krútiaceho momentu.
CAD modely v rôznych formátoch pomáhajú pri konštrukcii stroja a rozmiestnení potrubí. Tieto 3D znázornenia zobrazujú presné obálky ventilov a umiestnenie portov, čo umožňuje kontrolu interferencií pred fyzickým prototypovaním. Väčšina výrobcov ponúka modely vo formátoch STEP alebo IGES, ktoré sa importujú do bežného návrhového softvéru.
Technická podpora aplikácií pomáha riešiť zložité otázky týkajúce sa návrhu obvodov. Výrobcovia udržiavajú technické tímy, ktoré môžu odporučiť špecifické konfigurácie pre neobvyklé aplikácie alebo odstraňovať problémy v existujúcich systémoch. Využitím týchto zdrojov počas fázy návrhu predchádzate nákladným chybám a prerábkam.
Záverečné úvahy
Smerový regulačný ventil WMR slúži na aplikácie, kde je mechanická regulácia polohy a spoľahlivé spínanie dôležitejšie ako elektronická sofistikovanosť. Jeho osvedčený dizajn zvláda náročné podmienky v ťažbe, kovoobrábaní a manipulácii s materiálom bez zraniteľnosti elektronických ovládacích prvkov. Pochopenie jeho schopností a obmedzení umožňuje inžinierom efektívne ho aplikovať.
Správne riadenie tekutín výrazne predlžuje životnosť ventilu. Udržiavanie štandardov čistoty, prevádzka v rámci špecifikovaných rozsahov teplôt a viskozity a riadenie tlaku v T porte predchádza väčšine porúch. Tieto jednoduché opatrenia robia zo smerového ventilu WMR komponent s dlhou životnosťou, ktorý poskytuje desiatky rokov prevádzky.
Vo svete smerujúcom k digitálnej transformácii ventil WMR dokazuje, že mechanické riešenia stále zohrávajú dôležitú úlohu. Jeho neschopnosť byť hacknutý alebo vzdialene manipulovať poskytuje prirodzenú bezpečnosť. Fyzické spojenie medzi polohou stroja a hydraulickým pôsobením vytvára predvídateľné správanie, na ktorom môžu bezpečnostné systémy závisieť. Z týchto dôvodov zostáva smerový regulačný ventil WMR relevantný v modernej priemyselnej hydraulike.
