Keď pracujete s hydraulickými systémami, potrebujete komponenty, ktoré jednoducho fungujú – deň čo deň, smenu za smenou. TheSmerový regulačný ventil 4WE10presne z tohto dôvodu si získala svoju reputáciu v továrňach po celom svete. Tento smerový regulačný ventil nie je tou najkrajšou technológiou, ktorá existuje, ale 4WE10 zvláda základnú úlohu riadenia prietoku hydraulickej kvapaliny s pozoruhodnou konzistenciou.
Theventil 4WE10funguje na priamom princípe. Elektromagnetická cievka tlačí cievku do tela ventilu, ktorá otvára a zatvára cesty pre hydraulický olej. Keď napájate cievku, cievka sa pohybuje. Keď prerušíte napájanie, pružina ho vráti do pôvodnej polohy. Dizajn 4WE10 je priamo pôsobiaci, čo znamená, že medzi elektrickým signálom a mechanickým pohybom nie je žiadny pilotný stupeň ani zložitý mechanizmus.
Pochopenie štandardu NG10 4WE10
TheSmerový regulačný ventil 4WE10dodržiava to, čo sa nazýva montážny štandard NG10, tiež známy ako CETOP 5 alebo ISO 4401-05. Na tejto štandardizácii záleží viac, ako by ste si mohli myslieť pre smerové ventily. To znamená, že môžete vymeniť 4WE10 od jedného výrobcu za ekvivalentný smerový regulačný ventil od iného bez toho, aby ste museli prerábať montážnu dosku alebo prepájať váš systém. Pre tímy údržby a dizajnérov zariadení táto zameniteľnosť 4WE10 znižuje bolesti hlavy a náklady.

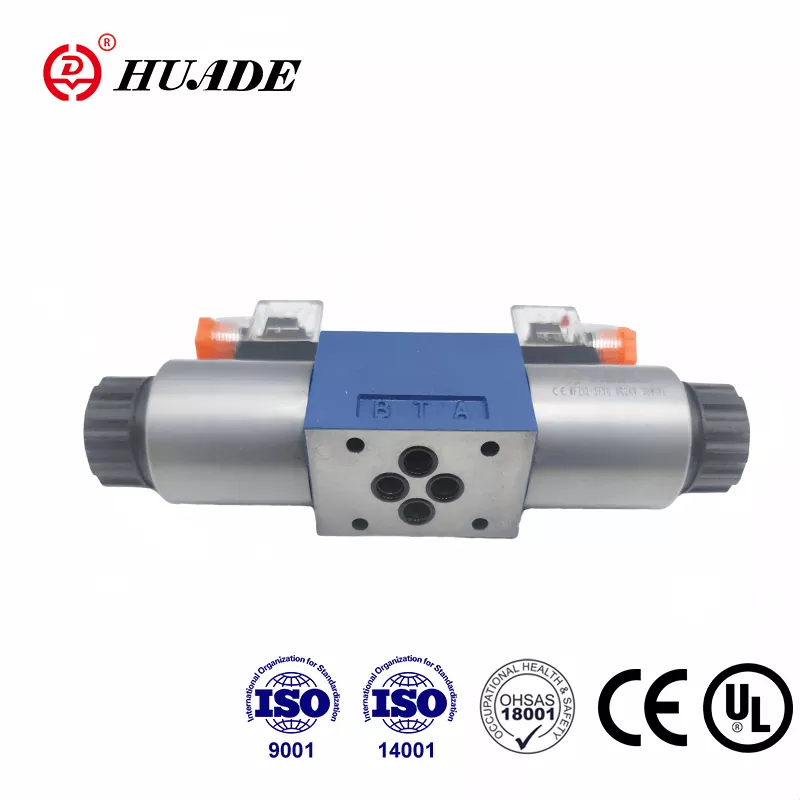

Theventil 4WE10sa pripája cez štyri hlavné porty: P pre vstup tlaku, A a B pre dva pracovné porty, ktoré sa pripájajú k vašim ovládačom, a T pre spätné vedenie späť do nádrže. Táto štvorcestná konfigurácia dáva 4WE10 kontrolu nad obojsmerným pohybom, a preto nájdete tieto smerové riadiace ventily, ktoré ovládajú valce, ktoré sa musia vysúvať a zasúvať.
Technické možnosti smerového regulačného ventilu 4WE10
The4WE10zvláda tlak až 315-350 barov v závislosti od konkrétneho modelu, čo je v prepočte asi 4 569 PSI. To je dosť pre väčšinu priemyselných strojov bez toho, aby ste sa púšťali do extrémne náročných oblastí. Nominálny prietok 4WE10 je 120 litrov za minútu, hoci tento smerový regulačný ventil môže v prípade potreby vytlačiť až 160 litrov za minútu. Pre porovnanie, 120 litrov za minútu sa rovná zhruba 31,7 galónov za minútu.
Tieto čísla definujú, kdeventil 4WE10zapadá do vášho systému. Ak máte stále vyššie prietoky cez smerový regulačný ventil, začnete vidieť poklesy tlaku, ktoré vytvárajú teplo a plytvajú energiou. Vzťah medzi prietokom a poklesom tlaku v 4WE10 nie je lineárny – riadi sa štvorcovým zákonom, čo znamená, že zdvojnásobenie prietoku zoštvornásobí stratu tlaku. Pri nominálnych 120 litroch za minútu bude váš smerový regulačný ventil 4WE10 vykazovať pokles tlaku približne 12 barov, čo predstavuje energiu, ktorá sa premení na teplo a nie na užitočnú prácu.
Typy cievok 4WE10 a ich použitie
Theventil 4WE10dodáva sa v rôznych konfiguráciách cievok, ktoré sú označené písmenami ako D, E, G a H. Každé písmeno definuje, čo sa stane s dráhami kvapaliny, keď je smerový riadiaci ventil v strednej polohe, a výber správnej konfigurácie 4WE10 je dôležitý pre správanie vášho stroja.
The4WE10 H-cievkablokuje všetky porty v strednej polohe. To vytvára hydraulický zámok, ktorý drží váš valec presne tam, kde je, aj pri zaťažení. Túto konfiguráciu 4WE10 by ste použili, keď záleží na presnosti polohovania, ako je držanie svorky zatvorenej počas zváracej operácie. Nevýhodou je, že akákoľvek tepelná expanzia zachyteného oleja môže zvýšiť tlak vo vašom smerovom riadiacom ventile, takže s tým musíte počítať vo svojom návrhu.
The4WE10 G-cievkapripája tlakový port priamo k nádrži v strednej polohe. Táto konfigurácia smerového riadiaceho ventilu odľahčí vašu pumpu, pričom tlak v systéme klesne takmer na nulu, zatiaľ čo 4WE10 je nečinný. Je to bežné v tlačových aplikáciách, kde stroj čaká medzi cyklami. Vaše čerpadlo beží, ale nebojuje proti vysokému tlaku cez ventil 4WE10, ktorý šetrí energiu a znižuje teplo.
TheE-cievka 4WE10blokuje tlakový port, ale spája pracovné porty s nádržou. To umožňuje odvádzanie zachyteného tlaku z vašich pohonov a zároveň zabraňuje novému toku z čerpadla cez smerový regulačný ventil. Je to užitočné, keď potrebujete uvoľniť zvyškový tlak pred spustením ďalšieho cyklu na vašom systéme 4WE10.
Rôzne aplikácie vyžadujú rôzne správanie a štandardizované písmenové kódy uľahčujú presné určenie, ktorý smerový ventil 4WE10 potrebujete, bez zdĺhavých technických popisov.
Inštalácia smerového riadiaceho ventilu 4WE10
Montáž4WE10je priamočiary, no treba venovať pozornosť niekoľkým detailom. Smerový regulačný ventil je možné namontovať v ľubovoľnej orientácii, aj keď by ste mali zvážiť, kde končia elektrické pripojenia na vašom 4WE10, aby sa uľahčila údržba. Cievky sú odnímateľné a môžu sa otáčať o 360 stupňov okolo svojej osi, čo pomáha, keď sa pri inštalácii 4WE10 vyrovnávate s úzkymi priestormi.
Jeden často prehliadaný detail sventil 4WE10je tlak v spätnom potrubí. Zatiaľ čo hlavné porty zvládajú 350 barov, port nádrže na vašom smerovom riadiacom ventile by mal zostať pod 160 barmi. Ak prevádzkujete viacero jednotiek 4WE10, ktoré zdieľajú spoločné spätné vedenie, tlakové skoky z jedného smerového ventilu môžu ovplyvniť ostatné. Protitlak môže dokonca spôsobiť nechcený pohyb cievky vo vašom 4WE10. Použitím individuálnych spätných ventilov na každom spätnom potrubí 4WE10 alebo zabezpečením primeranej veľkosti potrubia tomuto problému predchádzate.
TheSmerový regulačný ventil 4WE10obsahuje ustanovenia pre manuálne ovládanie, ktoré vám umožňuje ovládať ho ručne počas uvádzania do prevádzky alebo odstraňovania problémov. Táto funkcia na 4WE10 má limit tlaku 50 barov na hrdle nádrže. Nie je navrhnutý ako bezpečnostná funkcia alebo na pravidelnú prevádzku vášho smerového ventilu, len ako pomôcka pri údržbe.
4WE10 Elektrické špecifikácie

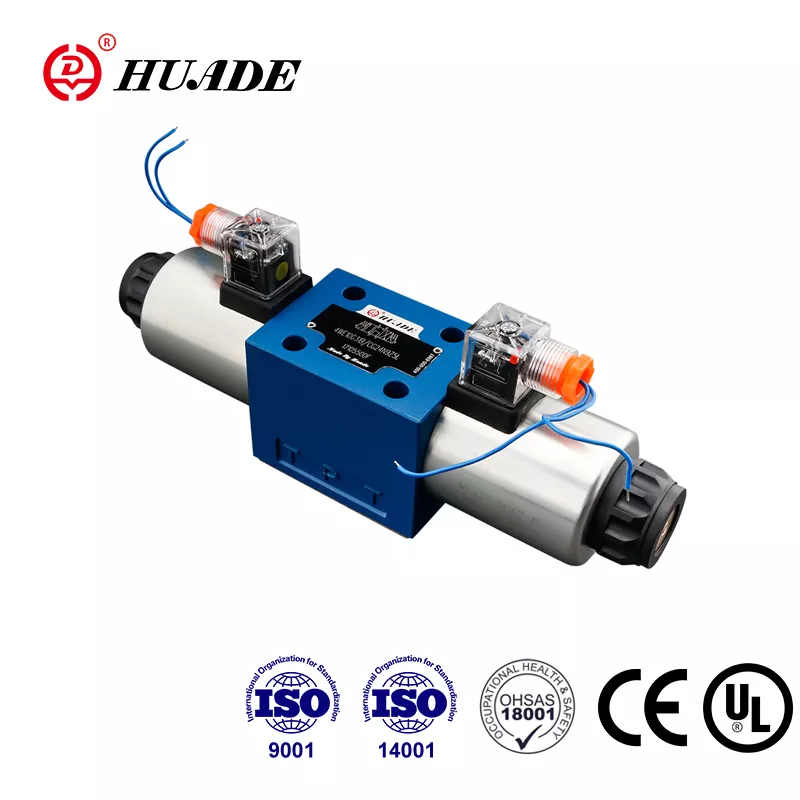

VäčšinaSmerové ventily 4WE10bežať na 24 V DC, aj keď nájdete verzie 4WE10 pre 12 V, 48 V, 110 V AC a 220 V AC v závislosti od štandardov vášho zariadenia. Cievka 4WE10 sa pripája cez elektrický konektor DIN EN 175301-803, ktorý sa stal akýmsi priemyselným štandardom pre priemyselné smerové ventily. Mnohé verzie 4WE10 obsahujú LED indikátor, ktorý sa rozsvieti, keď je cievka pod napätím, čo vám poskytne rýchle vizuálne potvrdenie bez potreby multimetra.
The4WE10Konštrukcia cievky využíva konštrukciu s mokrým kolíkom, čo znamená, že je v priamom kontakte s hydraulickým olejom prúdiacim cez smerový regulačný ventil. Tento kontakt oleja v 4WE10 robí niekoľko užitočných vecí. Chladí cievku, čím zabraňuje tepelnému preťaženiu vášho smerového ventilu. Tlmí mechanické vibrácie a hluk, vďaka čomu je prevádzka 4WE10 tichá. A poskytuje mazanie, ktoré predlžuje životnosť cievky vášho smerového ventilu. Nevýhodou je, že ak máte poruchu cievky na vašom 4WE10, musíte pred výmenou vypustiť alebo izolovať túto časť systému, hoci odnímateľná konštrukcia robí tento proces relatívne rýchlym pre smerový regulačný ventil.
Požiadavky na kvapaliny pre ventil 4WE10
TheSmerový regulačný ventil 4WE10očakáva hydraulický olej na minerálnej báze s viskozitou okolo 37 mm²/s pri 55°C. 4WE10 toleruje široký rozsah od 2,8 do 380 mm²/s, ale prevádzka v extrémoch ovplyvňuje výkon vášho smerového ventilu. Veľmi riedky olej zvyšuje vnútorné netesnosti v 4WE10, zatiaľ čo hustý olej spomaľuje čas odozvy a zvyšuje pokles tlaku cez smerový regulačný ventil.
Pre kontrolu kontaminácie je dôležitáventil 4WE10života. Odporúčanie pre smerové ventily je čistota podľa ISO 4406 20/18/15 alebo lepšia, s filtráciou 10-16 mikrónov. To môže znieť príliš presne, ale vôle medzi cievkou a otvorom vo vašom 4WE10 sa merajú v rozsahu 5-25 mikrónov v závislosti od konštrukcie smerového ventilu. Častice v tomto rozsahu veľkosti fungujú ako brúsny papier a nosia presné povrchy vo vašom 4WE10, ktoré utesňujú každý port od ostatných.
Tvrdé častice vytvárajú škrabance, ktoré časom zvyšujú únik vo vašomSmerový regulačný ventil 4WE10. Mäkké nečistoty a voda môžu podporovať koróziu alebo vytvárať kalové usadeniny. Tak či onak, výkon vášho ventilu 4WE10 klesá. V skutočne špinavých systémoch môžete vidieť lepenie tam, kde sa cievka 4WE10 odmieta pohybovať hladko alebo sa pomaly vracia do stredovej polohy v smerovom riadiacom ventile.
4WE10 Pokles tlaku a účinnosť systému
Pochopenie poklesu tlaku vám pomôže navrhnúť efektívnejšie systémy sventil 4WE10. Pri 60 litroch za minútu váš smerový regulačný ventil klesne asi o 3 bary. Pri 100 litroch za minútu to vyskočí na 8 bar cez 4WE10. Pri maximálnych 120 litroch za minútu strácate cez smerový ventil 12 barov.
Každý bar poklesu tlaku pri danom prietoku predstavuje výkon premenený na teplo vo vašom zariadení4WE10. Vzorec je jednoduchý: strata výkonu sa rovná prietoku krát poklesu tlaku. Pri 100 litroch za minútu s poklesom o 8 barov cez váš smerový regulačný ventil je to asi 1,3 kilowattu tepla. Váš systém musí odvádzať teplo generované 4WE10 buď cez chladič, alebo akceptovaním vyšších teplôt oleja.
Pre systémy, kde záleží na účinnosti, udržiavajte prietoky pod 80 litrov za minútuSmerový regulačný ventil 4WE10poskytuje lepšiu rovnováhu medzi veľkosťou ventilu a tvorbou tepla. Ak potrebujete vyššie prietoky, než dokáže 4WE10 efektívne zvládnuť, zvážte zväčšenie ďalšej veľkosti alebo použitie viacerých smerových regulačných ventilov paralelne.
4WE10 Spínací čas a odozva
Theventil 4WE10typicky sa prepne za 70-120 milisekúnd, čo je dostatočne rýchle pre väčšinu priemyselných aplikácií, ale nie okamžité. Vnútorné tlmiace prvky v smerovom riadiacom ventile vyhladzujú prechod a zabraňujú hydraulickým nárazom, ktoré by mohli poškodiť komponenty alebo vytvoriť hluk. V cievke 4WE10 nájdete malé otvory a komory, ktoré merajú prietok oleja počas prepínania.
NiektoríSmerový regulačný ventil 4WE10modely obsahujú externé nastavovacie skrutky, ktoré vám umožňujú nastaviť rýchlosť spínania. To sa stáva užitočným, keď viaceré jednotky 4WE10 zdieľajú spoločné vedenia, čo vám umožňuje rozložiť ich spínacie časy, aby ste sa vyhli prechodom tlaku vo vašom systéme smerového ventilu.
Bežné aplikácie pre smerový regulačný ventil 4WE10
nájdešventily 4WE10v celom priemyselnom prostredí. Aplikácie obrábacích strojov používajú smerový riadiaci ventil 4WE10 na pracovné upínanie, kde sa valec musí silou vysunúť a držať polohu počas rezania. Vstrekovacie stroje používajú 4WE10 na ovládanie ventilových čapov, ktoré regulujú prietok plastu. Automatizované montážne linky používajú tieto smerové riadiace ventily v robotoch typu pick-and-place na diskrétne polohovacie pohyby.
The4WE10vyniká diskrétnym ovládaním – presun do polohy A, zastavenie, presun do polohy B, zastavenie. Tento smerový regulačný ventil nezvláda proporcionálne riadenie dobre, pretože je buď otvorený alebo zatvorený, nič medzi tým. Ak potrebujete premenlivú reguláciu otáčok alebo presnú reguláciu prietoku nad rámec toho, čo ponúka 4WE10, namiesto toho by ste sa rozhodli pre proporcionálny smerový regulačný ventil v sérii 4WRPE.
Údržba vášho ventilu 4WE10
The4WE10konštrukcia odnímateľnej cievky zjednodušuje údržbu tohto smerového ventilu. Keď na vašom 4WE10 zlyhá cievka, môžete ju vymeniť bez otvorenia hydraulického systému. Odpojte elektrickú zástrčku, odskrutkujte prídržnú maticu, vytiahnite starú cievku a nainštalujte novú na váš smerový ventil. Cievka 4WE10 sa môže počas inštalácie otáčať, takže elektrický konektor môžete umiestniť kdekoľvek je to najvhodnejšie.
Opotrebenie vnútornej cievky vSmerový regulačný ventil 4WE10nakoniec spôsobuje zvýšený únik a pomalú odozvu. Môžete si všimnúť, že valec sa pomaly unáša, keď by mal držať polohu, alebo sa na vašom 4WE10 predlžuje čas spínania. V tomto bode uvažujete buď o prestavbe smerového ventilu s novými tesneniami a možno aj s novou cievkou, alebo o úplnej výmene vášho 4WE10. Ekonomický výpočet závisí od vašich mzdových nákladov v porovnaní s cenou ventilu.
Lepenie súvisiace s kontamináciou4WE10sa prejaví ako prerušovaná prevádzka alebo úplné zlyhanie radenia. Niekedy môžete obnoviť funkciu vášho smerového ventilu prepláchnutím systému a výmenou filtrov, ale ak sa na cievke alebo vývrte 4WE10 vyskytli ryhy, potrebujete náhradné diely pre smerový ventil.
Získajte svoj smerový regulačný ventil 4WE10
Pôvodcom Bosch Rexroth4WE10dizajn a ponúka najširšiu škálu smerových regulačných ventilov s 53 rôznymi konfiguráciami cievok. Ich ventily 4WE10 slúžia ako referenčný štandard pre smerové ventily. Hydac, Parker, Eaton Vickers a Argo Hytos vyrábajú kompatibilné verzie 4WE10, ktoré sa montujú na rovnaké rozhranie. Čínski výrobcovia ako CML a Huade vyrábajú cenovo konkurencieschopné alternatívy 4WE10, ktoré zachovávajú montážny štandard pre smerové ventily.
Ceny zaSmerový regulačný ventil 4WE10sa pohybuje od približne 18 do 38 USD za jednotku v závislosti od množstva, špecifikácií a dodávateľa. Minimálne objednané množstvá pre jednotky 4WE10 sa pohybujú od jednotlivých kusov po 50 alebo viac, pričom väčšie objednávky prinášajú nižšie jednotkové ceny. Dodacie lehoty zvyčajne trvajú 10 až 15 dní pre štandardné konfigurácie 4WE10.
Štandardizácia znamená, že môžete zdrojSmerové ventily 4WE10od viacerých dodávateľov a zachovať zameniteľnosť. Pre kritické aplikácie môžete mať na sklade ventily 4WE10 od dvoch rôznych výrobcov, aby ste sa uistili, že nikdy nebudete závislí na jedinom dodávateľskom reťazci pre vaše smerové ventily.
Obmedzenia 4WE10 a kedy zvážiť alternatívy
TheSmerový regulačný ventil 4WE10zvláda svoju navrhnutú úlohu dobre, ale má jasné obmedzenia. Binárna povaha riadenia 4WE10 znamená, že tento smerový riadiaci ventil nie je vhodný pre aplikácie vyžadujúce premenlivé otáčky alebo mäkké rozbehy. Pokles tlaku pri vysokom prietoku spôsobuje, že 4WE10 je neefektívny pre nepretržitú prevádzku s vysokým prietokom. Vnútorná netesnosť spojená s konštrukciou cievky 4WE10 znamená, že tento smerový regulačný ventil nebude udržiavať tlak na neurčito v konfiguráciách s uzavretým stredom.
Ak potrebujete proporcionálnu kontrolu nad rámec toho4WE10ponuky, pozrite sa na smerové ventily s integrovanou elektronikou a proporcionálnymi elektromagnetmi. Ak potrebujete veľmi nízky únik, zvážte namiesto 4WE10 tanierové ventily. Ak pracujete s prietokmi výrazne nad 120 litrov za minútu, ďalšia väčšia veľkosť (NG16 alebo NG25) dáva väčší zmysel ako smerový ventil 4WE10.
The4WE10technológia je vyspelá, čo znamená, že neuvidíte dramatické vylepšenia základného výkonu 4WE10. Inovácia v hydraulike sa posunula smerom k proporcionálnym a inteligentným smerovým ventilom s integrovanou diagnostikou. 4WE10 zostáva relevantný pre aplikácie, kde jeho schopnosti zodpovedajú požiadavkám a kde osvedčená štandardizovaná technológia smerových ventilov prevažuje nad výhodami novších prístupov.
Výber správnej konfigurácie 4WE10
Výber aSmerový regulačný ventil 4WE10vyžaduje prispôsobenie parametrov vášho systému možnostiam ventilu. Vypočítajte si požadovaný prietok a zabezpečte, aby zostal pod 80 – 100 litrami za minútu pre efektívnosť s 4WE10. Overte si, či váš tlak zostáva v rámci limitu 315 – 350 barov s primeranou bezpečnostnou rezervou pre váš smerový regulačný ventil. Vyberte si typ cievky 4WE10, ktorý poskytuje centrovacie správanie, ktoré vaša aplikácia potrebuje.
Zvážte dostupné elektrické napájanie na mieste inštalácie a špecifikujte vhodné4WE10napätie cievky pre váš smerový regulačný ventil. Zamyslite sa nad prístupom údržby – môže niekto dosiahnuť elektrický konektor a cievku na vašom 4WE10, keď je potrebný servis? Naplánujte si inštaláciu spätného potrubia, aby ste sa vyhli problémom so spätným tlakom smerového riadiaceho ventilu.
The4WE10Spoľahlivosť vychádza z jeho jednoduchého mechanického dizajnu a vyspelých výrobných procesov tohto smerového ventilu. Pri správnom použití v rámci svojho prevádzkového rozsahu a udržiavaní podľa základných postupov hydraulického systému poskytuje 4WE10 roky nepretržitej služby. Táto spoľahlivosť v kombinácii s globálnou dostupnosťou a konkurenčnými cenami vysvetľuje, prečo smerový regulačný ventil 4WE10 zostáva štandardnou voľbou pre priemyselné hydraulické ovládanie napriek tomu, že je jednou zo starších technológií ventilov, ktoré sa stále vyrábajú.
Pre systémy, ktoré skutočne potrebujú iba diskrétne riadenie polohy pri miernom prietoku,Smerový regulačný ventil 4WE10predstavuje praktické, dobre pochopené riešenie. Neposkytne vám sofistikovanosť novších technológií, ale 4WE10 sa ukáže v práci každý deň a svoju prácu zvládne bez drámy.
