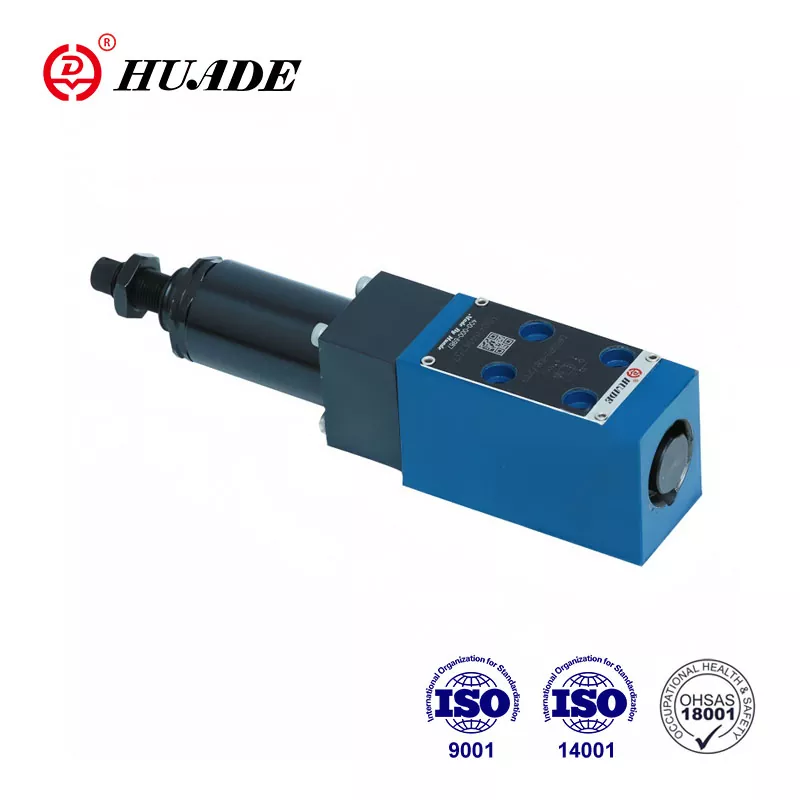

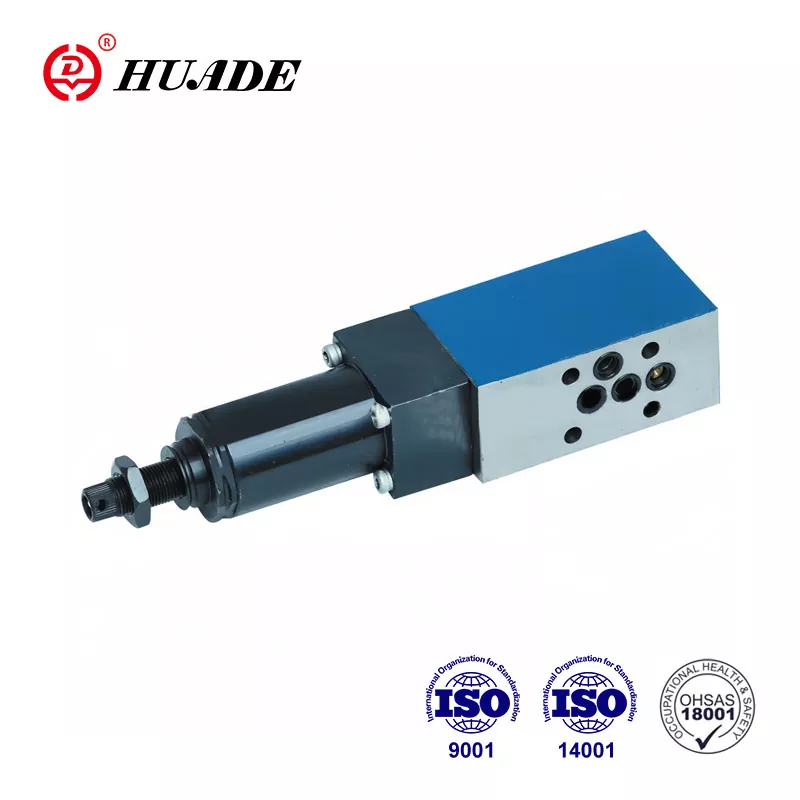

Redukčný ventil DR 5 DP slúži na reguláciu tlaku v hydraulickom systéme. Vďaka zavedeniu technológie Rexroth môžu redukčné ventily radu Huade® DR 5 DP nahradiť rovnaký typ Rexroth. Huade Hydraulic má prísny testovací systém na zabezpečenie vysokej kvality svojich produktov. Séria tlakových regulačných ventilov je široko používaná v lodnom hydraulickom systéme.
|
Maximálny prevádzkový tlak (Port P) (MPa) |
do 31.5 |
|
Max. sekundárny tlak (prípoj A) (MPa) |
do 21.0; bez spätného ventilu do 31.5 |
|
Max. protitlak (porty T(Y)) (MPa) |
až 6,0 |
|
Max. prietok (L/min) |
až 15 |
|
Tlaková kvapalina Minerálny olej |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|
Rozsah viskozity (mm²/s) |
10~800 |
|
Rozsah tlaku kvapaliny (℃) |
-30 až +80 |
|
Stupeň kontaminácie (um) |
Maximálny prípustný stupeň znečistenia kvapaliny je podľa NAS 1638 triedy 9. |
|
Hmotnosť (kg) |
cca 1,0 |
Vlastnosti:
▶ Montáž pomocnej dosky
▶ 5 tlakových stupňov
▶ 4 nastavovacie prvky
. Otočný gombík
. Nastavovacia skrutka so šesťhranom a ochranným uzáverom,
. Uzamykateľný otočný gombík so stupnicou
. Otočný gombík so stupnicou
▶ Spätný ventil, voliteľný
▶ Schéma pripojenia podľa DIN 24 340, forma D, ISO 5781 a CETOP - RP 121H
Aplikácia:
Na zníženie tlaku v systéme sa používa redukčný ventil DR 5 DP.
Ventil typu DR5 DP je 3-cestný priamo ovládaný redukčný ventil s funkciou odľahčenia tlaku na sekundárnej strane.
Sekundárny tlak sa nastavuje prvkom na nastavenie tlaku (4). V kľudovom stave je ventil normálne otvorený a tlaková kvapalina môže bez prekážok prúdiť z portu P do portu A. Tlak v porte A je súčasne cez ovládacie vedenie (6) prítomný v oblasti cievky oproti stlačeniu pružina (3). Keď tlak v prípojke A prekročí úroveň tlaku nastavenú na prítlačnej pružine (3), riadiaca cievka (2) sa presunie do ovládacej polohy a udrží nastavený tlak v prípojke A konštantný.
Riadiaci a riadiaci olej sa odoberajú z portu A cez riadiace vedenie (6).
Ak sa tlak v prípojke A stále zvyšuje v dôsledku vonkajších síl na pohon, riadiaca cievka (2) sa posunie ešte ďalej smerom k tlačnej pružine (3).
To spôsobí, že sa na prípojke A otvorí prietoková cesta cez ovládaciu plochu (8) na ovládacej cievke (2) do nádrže. Do nádrže potom prúdi dostatočné množstvo tlakovej kvapaliny, aby sa zabránilo ďalšiemu zvýšeniu tlaku.
Pružinová komora je vždy vypúšťaná do nádrže externe cez port T(Y).
Pre voľný spätný tok z portu A do portu P je možné namontovať voliteľný spätný ventil (5).
štruktúra DR 5 DP 3 10B
Symboly DR 5 DP
