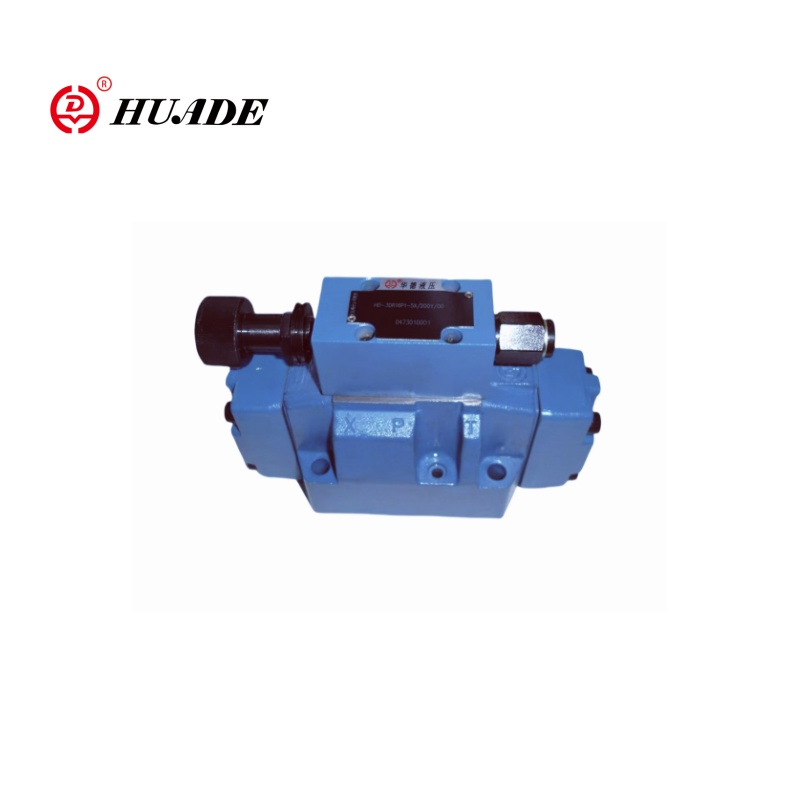

Huade's Pilot ovládal trojcestný ventil redukčný tlak 3DR10P-6X, ktorý má funkciu riadenia pilotov. Tento proporcionálny ventil môže realizovať trojcestné pripojenie a má proporcionálne charakteristiky úpravy. Ventil 3DR10P-6X sa používa hlavne v hydraulickom systéme na zníženie a stabilizáciu tlaku systému.
| Všeobecný | ||
| Hmotnosť kg | 6 | |
| Inštalačná pozícia | Voliteľný | |
| Rozsah okolitých teplotách ℃ | -30 až +50 | |
| Hydraulický | ||
| Nominálna tlaková lišta | 315 | |
| Maximálny prevádzkový tlak | -Port p a bar | 315 |
| - Port y bar | Samostatne a nulový tlak na nádrž | |
| Nastavenie tlaku | -Minimum bar | V závislosti od toku |
| -Maximum bar | 50; 100; 200; 315 | |
| Maximálny prietok l/min | 120 | |
| Hydraulická tekutina | Minerálny olej (HL, HLP) na DIN 51524）; Rýchle biologicky degradovateľné hydraulické tekutiny na VDMA 24568 (pozri tiež RE 90221); Hetg (olej z znásilnenia) 1); Hepg (polyglycols) 2); Hees (syntetické estery) 2); Ostatné hydraulické tekutiny na požiadanie | |
| Rozsah teploty hydraulickej tekutiny ℃ | -30 až +80 (tesnenia NBR) -20 až +80 (tesnenia FKM) | |
| Rozsah viskozity MM2/S | 10 až 800 | |
Vlastnosti:
▶ ventil na redukciu (p až A) a obmedzenie
▶ Pre montáž poddanníka, prenosový vzor Din 24 340 Formulár A, ISO 4401 a CETOP-RP 121H, čiastkové dosky do katalógového hárku RE 45 054 (samostatné poradie)
▶ 4 tlakové fázy
▶ 4 nastavovacie prvky
● Rotačný gombík
● rukáv s šesťuholníkom a ochrannou čiapkou
● Zamykateľný rotačný gombík s mierkou
● Rotačný gombík s mierkou
Aplikácia:
Ventil 3DR10P-6X redukčný tlak trojcestného tlaku sa môže široko používať v rôznych hydraulických systémoch, ako sú strojárske stroje, metalurgické vybavenie, stavba lodí a ďalšie polia.
Tlačný ventil typu 3DR10P-6X je pilot ovládaný 3-cestným tlakovým ventilom s obmedzením tlaku v sekundárnom obvode. Používa sa na zníženie tlaku v hydraulickom systéme.

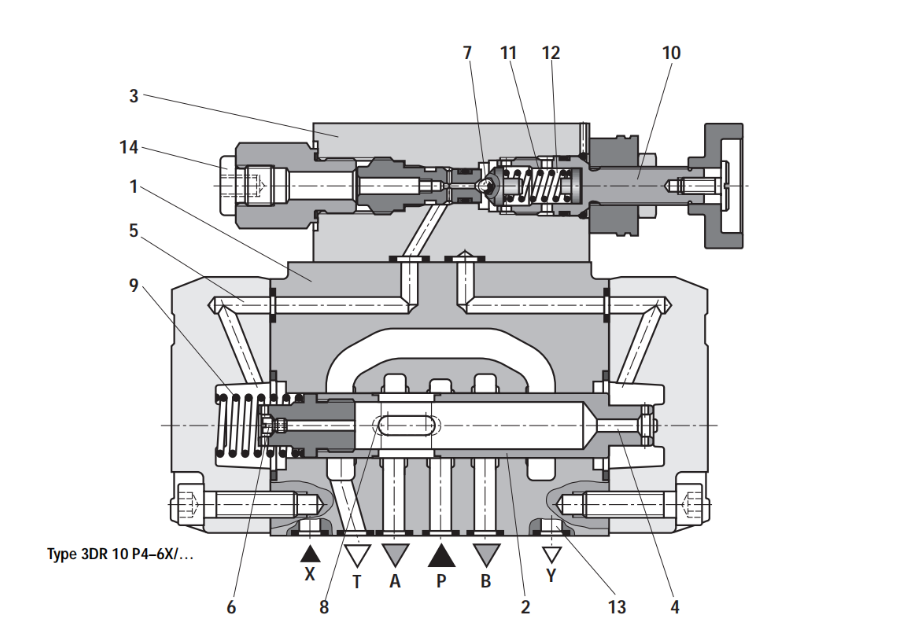

Ventil znižujúci tlak pozostáva hlavne z hlavného ventilu (1) s regulačnou cievkou (2) a regulačným ventilom pilota (3) s prvkom nastavenia tlaku (10).
V pokoji je ventil otvorený. Tlaková kvapalina môže prúdiť neobmedzenú od portu P do portu Súčasne sa tlak aplikuje cez otvor (6) na pružinovú stranu regulačnej cievky (2) a prostredníctvom kanála (5) na guľu (7) v riadiacom ventile pilotu (3).
Závisí od nastavenia kompresnej pružiny (11) Tlak sa hromadí pred guľou (7) a v kanáli (5), ktorý drží riadiacu cievku (2) v otvorenej polohe. Tlakové tekutiny tečú z portu P cez regulačnú cievku (2) do portu A, až kým sa v porte A vytvorí tlak, ktorý presahuje tlakovú hodnotu nastavenú na kompresnej pružine (11) a zdvihne guľu (7).
Riadiaca cievka (2) sa presúva do uzavretej polohy. Požadovaný znížený tlak sa dosiahne, keď sa dosiahne rovnováha medzi tlakom v porte A a tlakovou hodnotou nastavenou na kompresnej pružine (11).
Ak sa tlak v prístave A naďalej zvyšuje v ovládači cez vonkajšie sily, kontrolná cievka (2) sa posúva ďalej proti kompresnej pružine (9). Port A je teda pripojený k portu T prostredníctvom ovládacích pozemkov (8) na kontrolnej cievke (2). Dostatok tlakovej tekutiny toky do nádrže zabezpečí, že tlak ešte viac nevyrastie.
Vrátenie pilotného oleja z pružinovej komory (12) je vždy vonkajšie cez riadiace vedenie (13) na port Y. Toto musí vždy prúdiť pri nulovom tlaku do nádrže.
Spojenie tlakového rozchodu (14) umožňuje monitorovať znížený tlak v porte A.
Studňa proporcionálneho ventilu 3DR10P-6X
