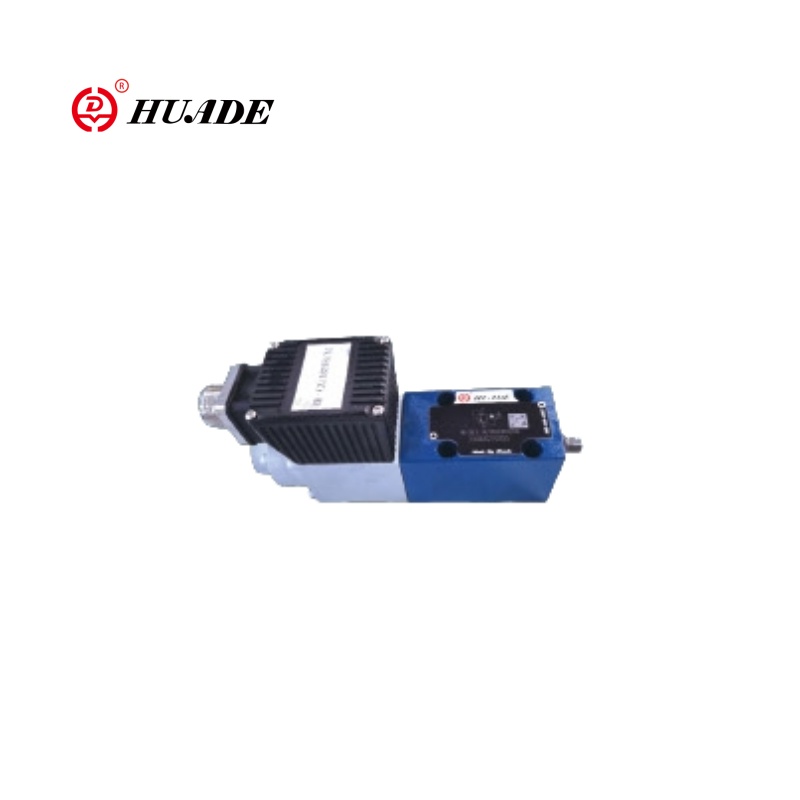

Proporcionálny reliéfny ventil DBEE-1X je poháňaný proporcionálnym solenoidom, ktorý má závitové pripojenie a odnímateľnú cievku. Integruje elektronický ovládač (OBE), ktorý umožňuje presnejšie a pohodlnejšie riadenie. Tento ventil sa primárne používa na obmedzenie tlaku systému a môže nekonečne nastaviť požadovaný limit tlaku systému na základe elektrických vstupných hodnôt. Proporcionálny typ ventilu DBEE-1X spĺňa certifikované požiadavky CE. Huade's DBEE-1X Proporcionálny ventil môže nahradiť ten istý model, aký ponúka Rexroth.
| Všeobecný | ||
| Inštalácia | voliteľný | |
| Rozsah teploty skladovania (℃) | -20 až +80 | |
| Okolie teploty | DBE a ZDBE (℃) | -20 až+70 |
| DBEE a ZDBEE (℃) | -20 až +50 | |
| Váha | DBE a ZDBE (kg) | 2.4 |
| DBEE a ZDBEE (kg) | 2.5 | |
| Hydraulický (meraný pri ʋ = 46 mm2/s a t = 40 ° C ± 5 ℃ | ||
| Max. prevádzkový tlak | Porty P: P1-P2: A1-A2: B1-B2 MPA | 31.5 |
| Port t MPA | 5 | |
| Max. vyrovnaný tlak | Tlaková fáza 5 MPa | 5 |
| Tlaková fáza 10 MPA | 10 | |
| Tlaková fáza 20 MPA | 20 | |
| Tlaková fáza 31,5 MPa | 31.5 | |
| Min. usaditeľný tlak pri hodnote signálu 0 MPa | Pozri charakteristické krivky | |
| Port tlakový port A; s odtokom vonkajšieho pilotného oleja (y) | Oddeľte a pri nulovom tlaku do nádrže | |
| Pilotný tok oleja L/min | 0,6o1.2 | |
| Max. prietok L/min | 30 | |
| Tlaková tekutina | Minerálny olej (HL, HLP) na DIN 51 524 | |
| Rozsah teploty tlakovej kvapaliny | -20 až+80 | |
| Rozsah viskozity MM2/S | 15 až 380 | |
| Elektrický | 24V DC | |
| Min.Control Current (MA) | 100 | |
| Max.control aktuálny MA | 1600 | |
| Rezistencia na solenoid | Hodnota chladu pri 20 ° C (Ω) | 0.54 |
| Max.Warm Hodnota (Ω) | 7.8 | |
| Povinnosť | 100 | |
| Elektrické spojenia | Dbe a zdbe | S zástrčkou komponentu do Din En 175 301 ~ 803 |
| Plug-in konektor k Din En 175 301-803 | ||
| DBEE a ZDBEE | S komponentou zástrčkou špičky DLN 43 563-AM6-3 | |
| Plug-in konektor špičky DIN 43 563-BF6-3 | ||
| Ochrana ventilu na DIN 40 050 | IP 65 | |
| Riadenie elektroniky pre DBEE a ZDBEE | Integrovaný do ventilu | |
| Pre DBE a ZDBE | ||
| Zosilňovač vo formáte Eurocard Analóg | HD-VT-VSPA1-1-1x/ | |
Vlastnosti:
▶ ventil na obmedzenie tlaku systému
▶ Skontrolovanie pomocou proporcionálnych solenoidov
▶ Pre montáž subplate alebo dizajn sendvičových dosiek
▶ ventil a riadiaca elektronika z jedného zdroja
▶ Typy HD-DBEE s integrovanou riadiacou elektronikou
①Low Príklad rozšírenia krivky charakteristickej tlakovej hodnoty príkazu
② Zisto nastaviteľné rampy nahor a nadol
Aplikácia:
Proporcionálny reliéfny ventil DBEE-1X má rozsiahle vyhliadky na aplikáciu v rôznych oblastiach, ako sú strojárske stroje, metalurgické vybavenie, stavba lodí atď.
Ventily primeraného tlaku, typy HD-DBE sa ovláda pomocou proporcionálneho solenoidu. Tieto ventily sa používajú na obmedzenie tlaku systému. Pri týchto ventiloch je možné bezprostredne upraviť tlak systému, ktorý má byť obmedzený, vo vzťahu k hodnote elektrického príkazu.
Tieto ventily v podstate pozostávajú z proporcionálneho solenoidu (1), krytu (2), kazety ventilu (3), cievky (4) a pilotného poppetu (8). Proporcionálny solenoid prevádza elektrický prúd úmerne na mechanickú silu. Zvýšenie prúdu spôsobuje zodpovedajúce zvýšenie solenoidovej sily. Komora solenoidovej armatúry je naplnená hydraulickou tekutinou a je vyvážená tlakom. Nastavenie tlaku systému sa vykonáva prostredníctvom proporcionálnych solenoidov (1) vo vzťahu k hodnote príkazu. Tlak vyplývajúci zo systému v Port P pôsobí na pravej strane cievky (4). Súčasne pôsobí systémový tlak cez riadiace vedenie (6), ktorý je vybavený otvorom (5) na pružine naloženej strane cievky (4). Prostredníctvom ďalšej roviny (7) Tlak systému pôsobí na pilotný poppet (8) proti sile proporcionálneho solenoidu (1). Akonáhle sa tlak systému dosiahne vopred nastavenú hodnotu, pilotný Poppet (8) sa zdvihne zo svojho sedadla. V závislosti od modelu môže pilotný olej teraz vytekať externe cez port A (y) alebo interne do nádrže, to má za následok obmedzenie tlaku na pružinovú stranu cievky (4). Ak tlak systému naďalej mierne stúpne, vyšší tlak na pravej strane cievky tlačí cievku doľava do riadiacej polohy P až T. Pri minimálnom regulačnom prúde zodpovedajúceho na príkazovú hodnotu nuly -bude nastavený minimálny usaditeľný tlak.
Štruktúra proporcionálneho tlakového ventilu DBE-1X
Štruktúra proporcionálneho tlakového ventilu DBEE-1X
Pokiaľ ide o funkčný dizajn, v podstate zodpovedá proporcionálnym reliéfnym ventilom DBE. Jediný rozdiel je v tom, že proporcionálny solenoid je vybavený krytom ⑩, v rámci ktorého je postavený elektronický ovládač. Napájanie a napätie s nastaveným bodom sa prijíma prostredníctvom doplnkového konektora (11).
Charakteristická krivka s nastavenou bodovou tlakom je predvolený výrobcom na základe zásady minimálnych výrobných tolerancií. Časy rampy na zvýšenie a pokles tlaku môžu byť nezávisle upravené pomocou príslušných potenciometrov.
Symbol proporcionálneho tlakového ventilu dbee-1x
