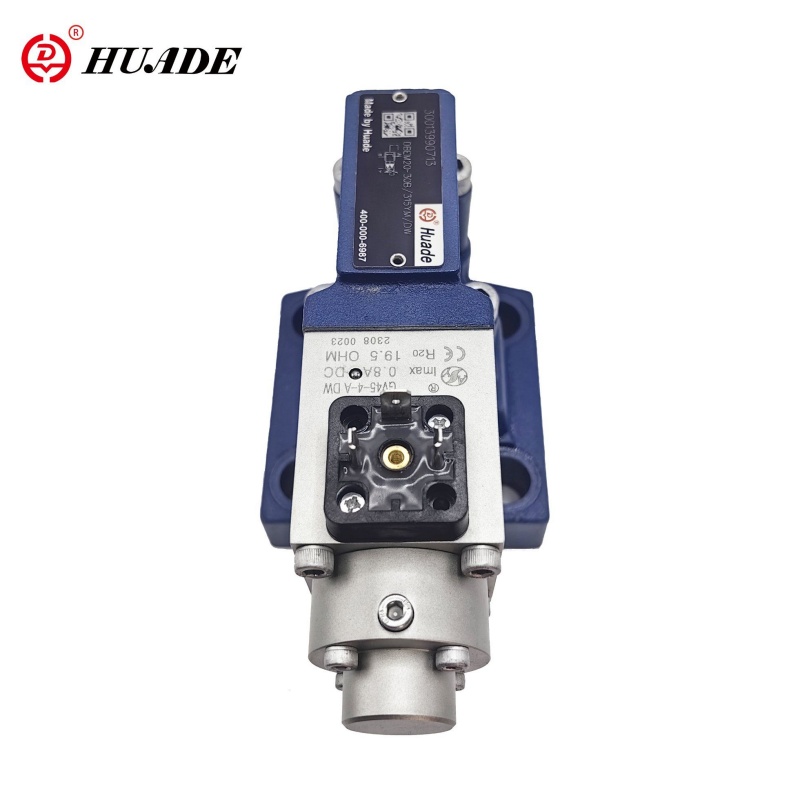

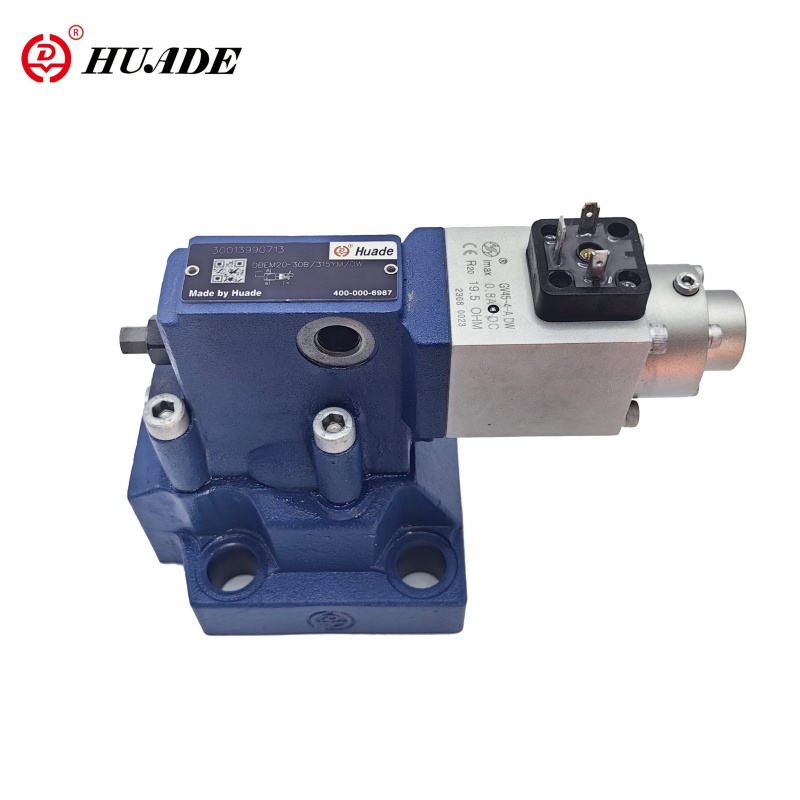

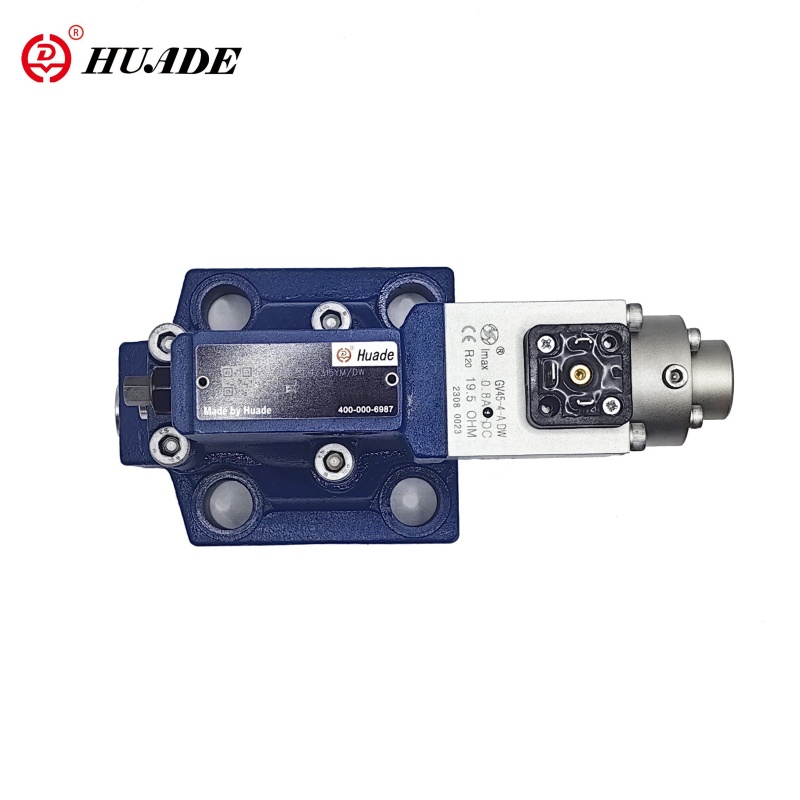

Primeraný tlakový ventil dbem
Pilotný proporcionálny reliéfny ventil DBEM je pilotný reliéfny ventil vybavený integrovanou elektronickou zložkou (OBE). Používa sa predovšetkým na obmedzenie pracovného tlaku hydraulických systémov a na zabezpečenie bezprostredného nastavenia tlaku systému prostredníctvom elektrických riadiacich signálov. Tento proporcionálny ventil obsahuje presné kontrolné charakteristiky, stabilný tlak a dobrú dynamickú odozvu, vďaka čomu je široko používaný v rôznych hydraulických systémoch, ktoré vyžadujú presné riadenie tlaku.
Parameter produktu Dbem
| Hydraulické údaje | ||||
| Max. Operácie tlakových portov A. B a X (MPA) | 31.5 | |||
| Spätný tlak (MPA) | Port y, oddelený a pri nulovom tlaku na nádrž | |||
| Max. Nastaviteľný tlak (MPA) | 5, 10, 20, 31,5 Rovnaké ako v štádiu tlaku | |||
| Min. Nastaviteľný tlak (MPA) | Pozri charakteristické krivky | |||
| Max. Bezpečnosť tlaku (MPA) | vyrovnaný tlak | |||
| 5 | 10 | 20 | 31.5 | |
| 1 až 62 | 1 až 122 | 1 až 222 | 1to 342 | |
| Max. prietok (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| Pilotný tok (l/min) | 0,7 až 2 | |||
| Linearita (%) | ± 3,5 | |||
| Opakovateľnosť (%) | <± 2 | |||
| Typická variácia (%) | <± 2 max. tlak | |||
| Hysteréza (%) | S nárastom ± 1,5 maximálneho tlaku.THOM NAPRAVNOSTI ± 4,5 maximálneho | |||
| Čas prepínania | 30 až 150 | |||
| Tlaková tekutina | Minerálny olej (pre tesnenie NBR), fosfátový ester (pre tesnenie FPM) | |||
| Rozsah viskozity (MM2/s) | 2,8 až 380 | |||
| Rozsah teploty tlakovej kvapaliny (℃) | -20 až+70 | |||
| Stupeň kontaminácie (μm) | ≤20 (odporúčanie 10) | |||
| Elektrické technické údaje | |
| Zosilňovač | VT-200G40 dodávané s ventilom spolu |
| Napájacie napätie | Dc |
| MIN.CONTROL CURMENT (A) | 0.1 |
| Max.control currenl (a) | 0.8 |
| Odpor cievok （Ω） | Hodnota chladu pri 20 ℃ je 19,5; Max.wam hodnota je 28.8 |
| Rozsah teploty tlakovej kvapaliny (℃) | +50 |
| Pracovný stav | Pokračovať |
| Ochrana ventilu | IP65 |
| Elektrické spojenia | zátk |
Vlastnosti:
▶ Pre montáž subplate
▶ Obalené v bloku
▶ Voliteľné dodatočné obmedzenie maximálneho tlaku pomocou regulačného ventilu na zaťažené pružiny
▶ ventil a elektronické ovládanie tvoria jeden zdroj
Aplikácia:
DBEM s proporcionálnym reliéfnym ventilom ovládaným pilotom sa široko používa v rôznych hydraulických systémoch, ktoré vyžadujú presné riadenie tlaku, ako sú stroje na vstrekovanie, stroje na vylievanie a hydraulické lisy. V týchto aplikáciách ventil DBEM zaisťuje stabilnú prevádzku hydraulického systému a zlepšuje účinnosť výroby.
Tieto ventily v podstate pozostávajú z pilotného regulačného ventilu (1) s proporcionálnym solenoidom (2) a hlavným ventilom (3) s hlavnou cievkovou vložkou (4).
Typ dbe:
Nastavenie tlaku je hodnota príkazu závislá prostredníctvom proporcionálneho solenoidu (2). Tlak prítomný v prístave A koná na spodnej strane hlavnej cievky (4). Zároveň tento tlak pôsobí na pružine naloženú stranu hlavnej cievky (4) prostredníctvom otvorov (5). Hydraulická sila pôsobí na pilotný poppet (6). Keď hydraulická sila prechádza, prichádza solenoidová sila, potom sa otvorí pilotný poppet (6). Vzhľadom na to, že pilotný olej môže teraz prúdiť do nádrže cez port y, dochádza k poklesu tlaku na hlavnej cievke (4), ktorá pôsobí na hlavnú cievku a zdvihne ho proti sile návratovej pružiny. Pripojenie z A do B je otvorené a už nedochádza k zvýšeniu tlaku
Typ DBEM:
Voliteľne môže byť ventil dodávaný s dodatočným regulačným ventilom zaťaženého pružiny pre maximálnu bezpečnosť tlaku (bezpečnosť redundantného tlaku)
Štruktúra Primeraný tlakový ventil dbem
