Vo svete systémov riadenia tekutín hrajú ventily rozhodujúcu úlohu pri riadení toku kvapalín a plynov cez potrubia a vybavenie. Medzi rôzne typy dostupných ventilov, obojsmerné a 3-cestné ventily patria základné komponenty, ktoré slúžia na rôzne účely v priemyselných aplikáciách, systémoch HVAC a riadení procesov. Pochopenie rozdielov medzi týmito dvoma typmi ventilov je nevyhnutné pre inžinierov, technikov a každého, kto sa podieľa na návrhu alebo údržbe systému.

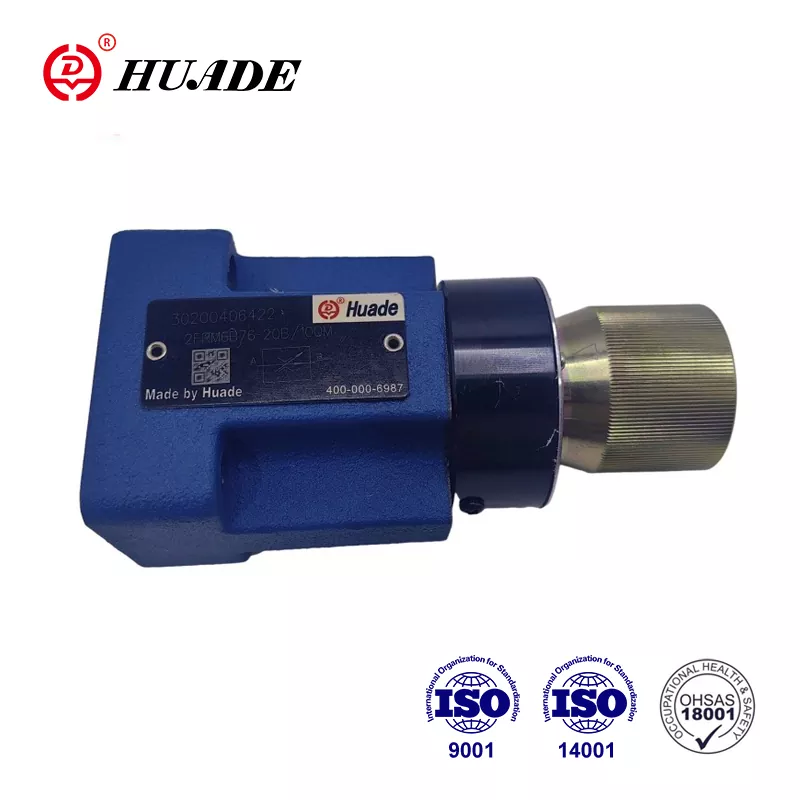

Dvojcestný ventil, ako už názov napovedá, má dva porty: vstup a výstup. Tento ventil pracuje na jednoduchom princípe povolenia alebo zabránenia prietoku jednou dráhou prietoku. Keď je ventil otvorený, tekutina môže prúdiť z vstupu do výstupu a po zatvorení je tok úplne zastavený.
Primárnou funkciou dvojcestného ventilu je regulácia toku pozdĺž jednej dráhy. Tieto ventily sú navrhnuté tak, aby umožňovali alebo zablokovali priechod tekutiny, vďaka čomu sú ideálne pre aplikácie na zapnutie/vypnutie. Vnútorný mechanizmus zvyčajne pozostáva z pohyblivého prvku, ako je guľôčka, brána, glóbus alebo motýľový disk, ktorý buď bráni alebo vyčistí cestu prietoku.
Dvojcestné ventily sa bežne vyskytujú v aplikáciách, kde je potrebné jednoduché riadenie toku. Vynikajú v situáciách, keď potrebujete začať alebo zastaviť tok média bez toho, aby ho presmerovali na alternatívne dráhy. Jednoduchosť ich dizajnu ich robí nákladovo efektívnymi a spoľahlivými pre základné riadiace funkcie.
V systémoch HVAC sa na reguláciu prietoku chladenej vody alebo horúcej vody často používajú dvojcestné ventily na vykurovacie a chladiace cievky. Pomáhajú udržiavať reguláciu teploty reguláciou množstva kondicionovanej vody tečúcej cez systém. V priemyselných procesoch tieto ventily slúžia ako izolačné ventily, čo umožňuje personálu údržby vypnúť tok do konkrétneho zariadenia alebo častí potrubia na servis.
Zariadenia na úpravu vody využívajú dvojcestné ventily na reguláciu prietoku chemikálií a upravenej vody v rôznych štádiách procesu čistenia. Podobne v systémoch požiarnej ochrany tieto ventily pôsobia ako kontrolné body pre postrekovacie systémy a núdzové zásoby vody.
3-cestný ventil obsahuje tri porty a ponúka zložitejšie schopnosti riadenia toku ako jeho dvojcestný náprotivok. Tieto ventily môžu vykonávať dve primárne funkcie: miešanie tokov z dvoch rôznych zdrojov do jedného výstupu alebo presmerovanie jediného vstupného toku do dvoch samostatných výstupných ciest.
Univerzálnosť 3-cestných ventilov spočíva v ich schopnosti zvládnuť viac prietokových ciest súčasne. V závislosti od polohy ventilu môže buď kombinovať dva prichádzajúce toky do jedného výstupného prúdu alebo rozdeliť jeden prichádzajúci tok do dvoch samostatných smerov. Táto funkcia ich robí neoceniteľnými v aplikáciách vyžadujúcich distribúciu alebo miešanie toku.
Vnútorný mechanizmus 3-cestného ventilu zvyčajne zahŕňa rotujúci prvok alebo pohyblivú zástrčku, ktorá dokáže medzi tromi portmi vytvárať rôzne prietokové dráhy. Poloha ventilu určuje, ktoré porty sú pripojené a ktoré sú izolované, čo umožňuje presnú kontrolu nad smerom toku a distribúcie.
V systémoch HVAC sú 3-cestné ventily nevyhnutné pre reguláciu teploty v aplikáciách vykurovania a chladenia. Môžu miešať horúcu a studenú vodu, aby sa dosiahla požadovaná teplota pre systémy na reguláciu podnebia. Napríklad v vykurovacom systéme môže trojcestný ventil zmiešať horúcu vodu z kotla s chladičovou návratovou vodou, aby sa udržala optimálne hladiny teploty.
Priemyselné procesy majú úžitok z 3-cestných ventilov v aplikáciách, ktoré si vyžadujú odklon alebo miešanie toku. Pri chemickom spracovaní môžu tieto ventily presmerovať toky procesov do rôznych štádií liečby alebo kombinovať rôzne chemikálie v presných rozmeroch. Sú tiež bežné v hydraulických systémoch, kde je potrebné tok nasmerovať na rôzne ovládače alebo komponenty.
Základný prevádzkový rozdiel medzi dvojcestnými a 3-cestnými ventilmi spočíva v ich schopnostiach riadenia toku. Dvojcestný ventil pracuje binárnym spôsobom-je buď otvorený alebo uzavretý, čo umožňuje alebo zabraňuje prietoku jednou cestou. Vďaka tomu sú vhodné pre jednoduché aplikácie na ovládacie prvky zapnutia/vypnutia.
Naopak, 3-cestné ventily ponúkajú proporcionálne riadiace schopnosti. Môžu postupne upravovať distribúciu toku medzi rôznymi cestami, vďaka čomu sú ideálne pre aplikácie vyžadujúce presné miešanie alebo odklonenie toku. Schopnosť udržiavať konštantný celkový tok a zároveň meniť distribúciu medzi výstupmi je kľúčovou výhodou 3-cestných ventilov.
Z hľadiska stavby sú obojsmerné ventily vo všeobecnosti jednoduchšie a kompaktnejšie ako 3-cestné ventily. Dodatočný port a zložitejšie vnútorné mechanizmy potrebné pre 3-cestné ventily vedú k väčším a zložitejším návrhom. Táto zložitosť sa často premieta do vyšších výrobných nákladov a potenciálne viac požiadaviek na údržbu.
Požiadavky ovládača sa tiež líšia medzi týmito dvoma typmi ventilov. Zatiaľ čo obojsmerné ventily zvyčajne vyžadujú jednoduchý lineárny alebo rotačný pohyb na prevádzku, 3-cestné ventily môžu potrebovať sofistikovanejšie ovládacie systémy, aby sa dosiahli presné umiestnenie pre riadenie toku.
Pri výbere medzi dvojcestnými a trojcestnými ventilmi sa musí zvážiť niekoľko výkonnostných faktorov. Charakteristiky prietoku, pokles tlaku a čas odozvy zohrávajú dôležitú úlohu pri výkone systému.
Dvojcestné ventily vo všeobecnosti ponúkajú lepšie charakteristiky toku s nižším poklesom tlaku, keď sú úplne otvorené, pretože dráha prietoku je zvyčajne priamejšia. Môžu však spôsobiť nestabilitu prietoku v systémoch, kde je náhle prerušenie toku problematické.
3-cestné ventily, zatiaľ čo potenciálne zavádzajú kvapky vyššieho tlaku v dôsledku ich zložitejšej vnútornej geometrie, ponúkajú vynikajúcu stabilitu systému udržiavaním kontinuálneho toku, a to aj pri presmerovaní alebo miešaní tokov.
Úvahy o hospodárskom a údržbe
Počiatočný rozdiel v nákladoch medzi dvojcestnými a trojcestnými ventilmi môže byť významný, pričom 3-cestné ventily zvyčajne velia vyššie ceny kvôli ich zvýšenej zložitosti. Celkové náklady na vlastníctvo by však mali brať do úvahy faktory nad rámec počiatočnej kúpnej ceny.
V niektorých aplikáciách môže jediný trojcestný ventil nahradiť viacero obojsmerných ventilov, čo potenciálne znižuje celkové náklady na systém, zložitosť inštalácie a požiadavky na údržbu. Schopnosť vykonávať funkcie miešania alebo odklonu s jedným ventilom namiesto viacerých komponentov môže odôvodniť vyššiu počiatočnú investíciu.
