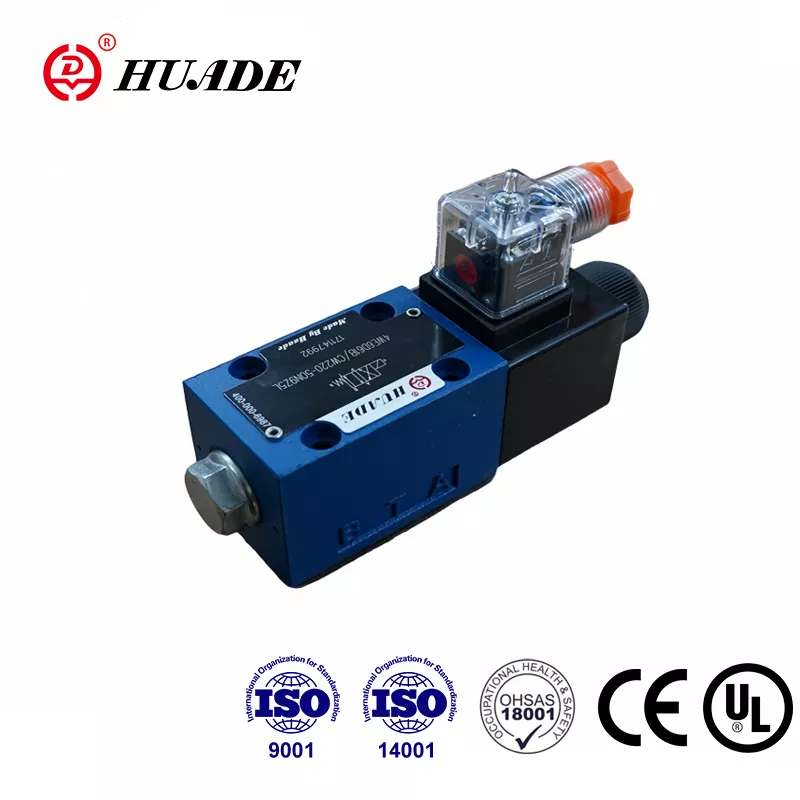

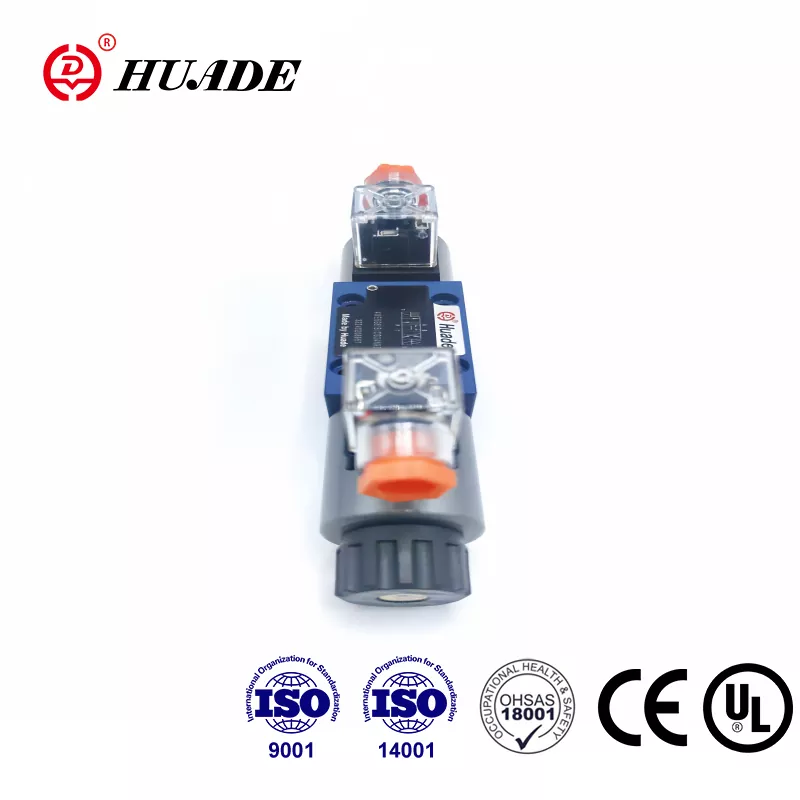

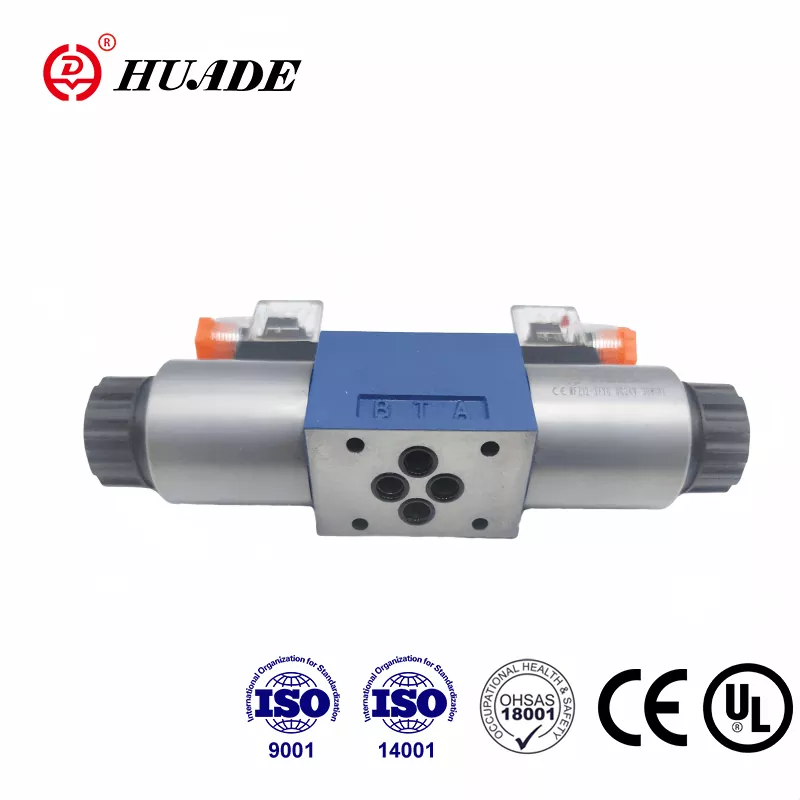

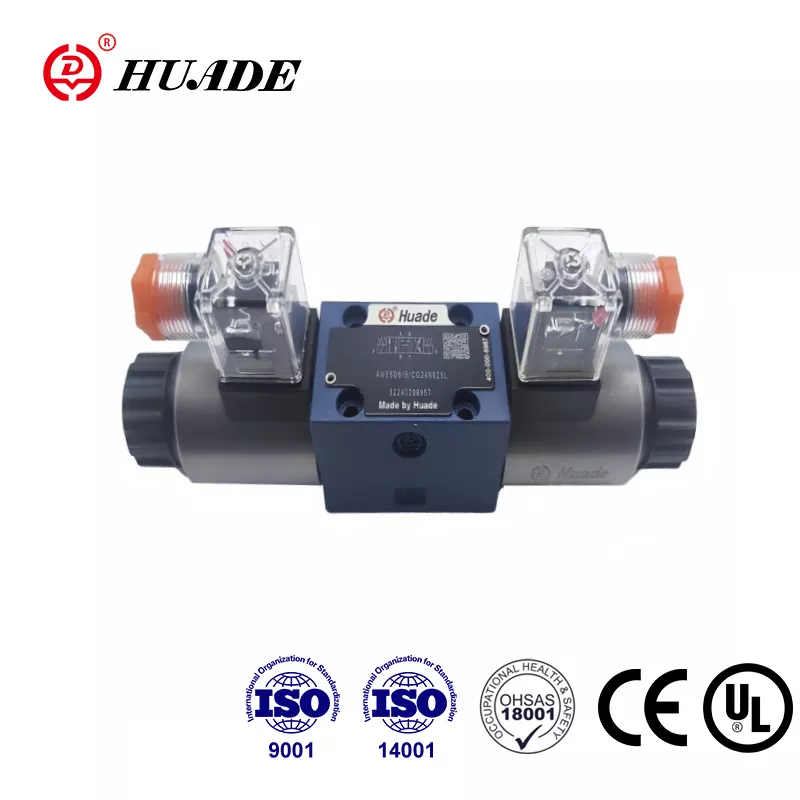

Beijing Huade Hydraulic Industrial Group je renomovaná štátna spoločnosť špecializujúca sa na dizajn, výrobu a servis hydraulických ventilov a zariadení. Elektromagnetický rozvádzač Huade® 4WE 6 J môže nahradiť rovnaký model ponúkaný spoločnosťou Rexroth vďaka dvojnásobnej dlhodobej spolupráci so spoločnosťou Rexroth od roku 1979. Elektromagnetický rozvádzač série WE 6 prešiel certifikáciou CE. Huade kladie veľký dôraz na kvalitu, aby zabezpečil, že každý smerový ventil bude mať vynikajúci výkon. Systém riadenia výskumu, vývoja a výroby spĺňa normy ISO9001, ISO14001 a ISO45001. Hydraulické ventily Huade® sú široko používané vo vojenskom priemysle a iných oblastiach v Číne vďaka stabilnému výkonu. Je to spoľahlivá národná značka v Číne.
|
Hydraulické |
|||
|
Max. prevádzkový tlak Porty A, B, P (Mpa) |
do 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
so symbolmi A a B, port T musí byť použitý ako vypúšťací port |
|||
|
Max. prietok (l/min) |
80 (-); 60 (～) |
||
|
Tlaková kvapalina |
Minerálne oleje alebo fosfátové estery |
||
|
Rozsah viskozity (mm2/s) |
2,8~500 |
||
|
Rozsah teploty tlakovej kvapaliny （℃） |
-30～+80 |
||
|
Stupeň kontaminácie |
Maximálny povolený stupeň znečistenia hydraulickej kvapaliny podľa NAS 1638 class9. |
||
|
Elektrické |
|||
|
Typ napätia |
DC |
AC 50/60 Hz |
|
|
Dostupné napätia (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Spotreba energie (W) |
30 |
||
|
Prídržná sila (VA) |
- |
50 |
|
|
Napájanie pri zapnutí (VA) |
- |
220 |
|
|
Povinnosť |
nepretržitý |
||
|
Čas prechodu na ISO 6403 |
ZAPNUTÉ (ms) |
25 až 45 |
10 až 20 |
|
VYPNUTÉ (ms) |
10 až 25 |
15 až 40 |
|
|
Ochrana podľa DIN |
IP 65 |
||
|
Frekvencia spínania (cykly/h) |
do 15 000 |
až 7200 |
|
|
S elektrickými pripojeniami ochranný vodič (PE) |
|||
Vlastnosti:
▶ Vysokovýkonná verzia rozvádzača s priamym elektromagnetickým ovládaním
▶ Mokré elektromagnety DC alebo AC s odnímateľnou cievkou
▶ Ručné ovládanie, voliteľné
▶ Cievku elektromagnetu možno otáčať o 90°
▶ Pri výmene cievky nie je potrebné otvárať tlakotesnú komoru
▶ Elektrické pripojenia buď ako samostatné alebo centrálne
▶ Vzor prenosu podľa DIN 24 340 forma A, ISO 4401 a CETOP - RP 121H
Aplikácia:
Solenoidom ovládané Smerové ventily typu 4WE 6 J ovládajú štart, stop a smer tekutiny.
Smerové riadiace ventily 4WE 6 v podstate pozostávajú z puzdra (1), jedného alebo dvoch elektromagnetov (2), riadiacej cievky (3) a jednej alebo dvoch vratných pružín (4). V stave bez napätia je riadiaca cievka (3) držaná v neutrálnej alebo počiatočnej polohe pomocou vratných pružín (4) (okrem impulzných cievok). Riadiaca cievka (3) je ovládaná cez elektromagnety s mokrým čapom (2). . Sila elektromagnetov (2) pôsobí cez plunžer (5) na riadiacu cievku (3) a posúva ju z neutrálnej polohy do požadovanej koncovej polohy. To poskytuje voľný prietok z P do A a B do T alebo P do B a z A do T.
Keď je solenoid (2) bez napätia, riadiaca cievka (3) sa vráti do svojej neutrálnej polohy pomocou vratných pružín (4).
Voliteľné ručné ovládanie (6) umožňuje pohyb riadiacej cievky (3) bez napájania elektromagnetu.
Schéma štruktúry radu WE 6 61B
