Pri práci s hydraulickými systémami záleží na pochopení každého komponentu. Spätný ventil RVP 30 vyniká ako spoľahlivé riešenie na riadenie prietoku kvapaliny v jednom smere. Tento hydraulický spätný ventil, vyrobený spoločnosťou HYDAC, sa stal štandardnou voľbou v priemyselných a mobilných strojových aplikáciách.
Čo je spätný ventil RVP 30?
Spätný ventil RVP 30 je smerový regulačný ventil namontovaný na potrubí určený pre hydraulické olejové systémy. Umožňuje tekutine voľne prúdiť z portu B do portu A, pričom úplne blokuje spätný tok. Toto jednosmerné riadenie prietoku je nevyhnutné v mnohých hydraulických aplikáciách, kde zabránenie spätnému toku chráni čerpadlá a udržiava tlak v systéme.
RVP 30 používa odpružený tanierový dizajn vyrobený z kalenej ocele. Keď tlak tekutiny z portu B prekročí silu pružiny, ventil sa otvorí a nechá tekutinu prechádzať. Keď tlak klesne alebo sa pokúsi zmeniť smer, pružina zatlačí tanier späť proti sedlu, čím vytvorí tesnenie kov na kov, ktoré zabraňuje akémukoľvek úniku.
Tento spätný ventil spĺňa normy DIN ISO 1219 a je špeciálne navrhnutý na montáž priamo na hydraulické rozvody alebo montážne dosky. Kompaktný dizajn šetrí miesto v porovnaní s inline spätnými ventilmi, vďaka čomu je RVP 30 ideálny pre systémy, kde je obmedzený priestor na inštaláciu.
Technické špecifikácie, na ktorých záleží
Spätný ventil RVP 30 zvláda náročné podmienky so špecifikáciami, ktoré spĺňajú priemyselné požiadavky. Ventil pracuje pri maximálnom pracovnom tlaku 350 bar, čo sa rovná približne 5000 psi. Vďaka tomuto menovitému tlaku je RVP 30 vhodný pre vysokotlakové hydraulické okruhy, ktoré sa bežne vyskytujú v ťažkých zariadeniach.
Prietok dosahuje až 600 litrov za minútu alebo približne 150 galónov za minútu. Tento vysoký prietok znamená, že spätný ventil RVP 30 dokáže zvládnuť značné objemy tekutín bez vytvárania nadmerného poklesu tlaku. Štandardný krakovací tlak je 0,5 bar, aj keď existujú možnosti pre 0,05 až 4,5 bar v závislosti od potrieb aplikácie. Nižšie praskacie tlaky umožňujú ľahšie otváranie ventilu, zatiaľ čo vyššie nastavenia poskytujú lepšie utesnenie proti spätnému toku.
Teleso ventilu je vyrobené z uhlíkovej ocele s fosfátovým alebo zinkovým pokovovaním pre odolnosť proti korózii. Samotný tanier používa kalenú a leštenú oceľ pre dlhú životnosť. Štandardné tesnenia sú FKM fluoroelastomér, ktorý zvláda teploty od mínus 20 stupňov Celzia do plusových 80 stupňov Celzia. Niektoré verzie rozširujú spodný rozsah na mínus 30 stupňov Celzia.
RVP 30 váži asi 10,3 kilogramu a pripája sa cez závitové porty s veľkosťou pre 1,5-palcové NPTF, BSPP alebo SAE O-krúžky. Montážny vzor používa štyri skrutky a môže byť inštalovaný v akejkoľvek orientácii bez ovplyvnenia výkonu.
Ako funguje spätný ventil RVP 30 v skutočných aplikáciách
Pochopenie, kam sa spätný ventil RVP 30 hodí, pomáha objasniť jeho hodnotu. Jednou z bežných aplikácií je ochrana čerpadla. Keď sa hydraulické čerpadlo vypne, kvapalina sa môže pokúsiť pretiecť cez čerpadlo dozadu. Tento spätný tok môže poškodiť komponenty čerpadla alebo spôsobiť náhly pokles tlaku v systéme. Inštalácia RVP 30 na výstupe čerpadla zabraňuje tomuto spätnému toku a chráni čerpadlo pred poškodením.
Akumulátorové okruhy tiež ťažia zo spätného ventilu RVP 30. Akumulátory uchovávajú stlačenú kvapalinu na rýchle uvoľnenie v prípade potreby. Spätný ventil udržiava tlak v akumulátore tým, že zabraňuje spätnému toku tekutiny do hlavného systému pri poklese tlaku. Vďaka tomu je uložená energia k dispozícii pre ďalší pracovný cyklus.
Mobilné stroje, ako sú rýpadlá a nakladače, používajú RVP 30 vo svojich hydraulických systémoch. Tieto stroje pracujú v náročných podmienkach s konštantnými vibráciami a meniacim sa zaťažením. Tesnenie kov na kov spätného ventilu udržuje nulový únik aj vtedy, keď sa komponenty pri intenzívnom používaní zahrievajú. Táto spoľahlivosť znižuje prestoje odhadom o 20 až 30 percent v porovnaní so systémami používajúcimi spätné ventily nižšej kvality.
Výrobné linky zahŕňajú spätný ventil RVP 30 v lisoch, vstrekovacích lisoch a automatizovaných montážnych zariadeniach. Rýchla odozva ventilu a nízky pokles tlaku pomáhajú týmto systémom hladko fungovať bez plytvania energiou. Rovnaké princípy platia pre systémy riadenia sklonu veterných turbín a námorné vybavenie, kde spoľahlivosť nemôže byť ohrozená.
Charakteristiky poklesu tlaku
Každý ventil vytvára určitý odpor voči prietoku, ktorý sa prejavuje ako pokles tlaku. Spätný ventil RVP 30 minimalizuje tieto straty energie vďaka svojmu efektívnemu vnútornému dizajnu. Pri 100 litroch za minútu meria pokles tlaku asi 0,5 baru. Toto sa zvýši na približne 1,2 baru pri 200 litroch za minútu a dosahuje približne 4,8 baru pri maximálnom prietoku 600 litrov za minútu.
Tieto hodnoty poklesu tlaku sú relatívne nízke pre spätný ventil tejto veľkosti a kapacity. Nižší pokles tlaku znamená menej plytvanie energiou ako teplo a efektívnejšiu prevádzku systému. Vzťah medzi prietokom a poklesom tlaku nie je lineárny, pričom pokles tlaku sa zvyšuje rýchlejšie pri vyšších prietokoch v dôsledku turbulencie a trenia.
Konštruktéri systému môžu použiť tieto údaje o poklese tlaku na výpočet celkových strát v systéme a primeranej veľkosti čerpadiel. Spätný ventil RVP 30 prispieva k celkovej neefektívnosti systému minimálne, čo je dôležité pri optimalizácii spotreby energie vo veľkých priemyselných inštaláciách.
Porovnanie RVP 30 s alternatívami
Trh s hydraulickými ventilmi ponúka veľa možností spätných ventilov. Check Valve RVP 30 konkuruje predovšetkým spoľahlivosťou a výkonom, nie cenou. Bosch Rexroth vyrába podobné ventily dimenzované na porovnateľný tlak a prietok, niekedy s možnosťami elektronického monitorovania, ktoré sú vhodné pre automatizované systémy. Parker Hannifin ponúka spätné ventily, ktoré sú o niečo ľahšie a ľahšie sa integrujú do kompaktných dizajnov.

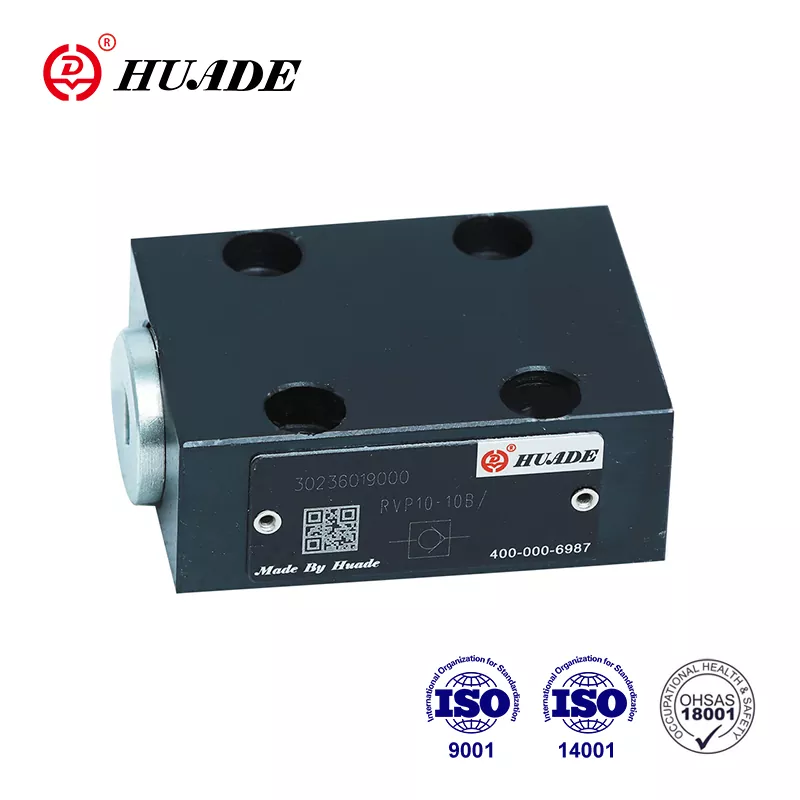

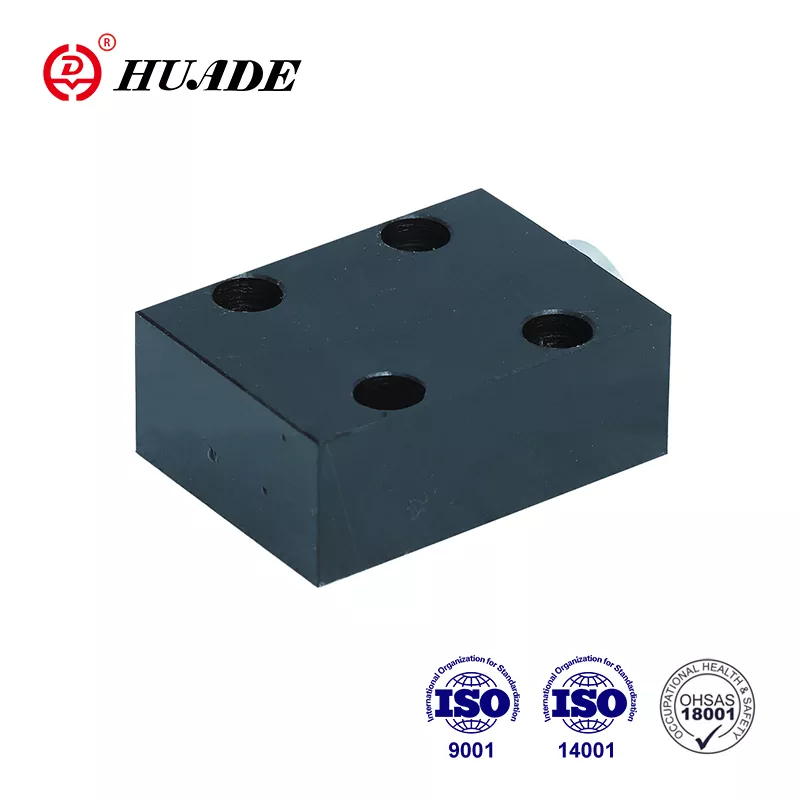

Čínski výrobcovia ako Huade vyrábajú spätné ventily zodpovedajúce špecifikáciám RVP 30 za ceny o 30 až 50 percent nižšie. Tieto alternatívy spĺňajú certifikačné normy ISO a dobre fungujú v aplikáciách, kde sú rozpočtové obmedzenia dôležitejšie ako dedičstvo značky. Kompromis zvyčajne zahŕňa menej komplexnú technickú podporu a potenciálne kratšiu životnosť v extrémnych podmienkach.
Spätné ventily Eaton Vickers poskytujú dobrú kompatibilitu so štandardnými komponentmi SAE a udržiavajú širokú dostupnosť prostredníctvom distribučných sietí. Spätný ventil RVP 30 sa vyznačuje konštrukčnou presnosťou HYDAC a výpočtom 150-ročného stredného času do zlyhania. Táto prognóza životnosti vychádza z rozsiahleho testovania a údajov v teréne z tisícok inštalácií.
Pre aplikácie vyžadujúce absolútnu spoľahlivosť, ako sú ropné plošiny na mori alebo kritické výrobné procesy, RVP 30 odôvodňuje svoju prémiovú cenu. Pre všeobecné priemyselné použitie s pravidelným prístupom k údržbe môžu poskytnúť adekvátny výkon lacnejšie alternatívy.
Pokyny na inštaláciu
Správna inštalácia zaisťuje, že spätný ventil RVP 30 funguje tak, ako bol navrhnutý. Montážna plocha musí byť rovná s presnosťou 0,01 milimetra na 100 milimetrov a hladká s povrchovou úpravou 0,8 mikrometra alebo lepšou. Tieto špecifikácie zabraňujú úniku okolo tela ventilu a zaisťujú rovnomerné rozloženie zaťaženia medzi montážne skrutky.
Typ vlákna sa musí zhodovať so systémovými pripojeniami, či už ide o NPTF, BSPP alebo SAE. Použitie nesprávneho štandardu závitu môže spôsobiť kríženie závitu alebo nesprávne utesnenie. Naneste tesniaci prostriedok na závity vhodný pre hydraulické systémy, vyhýbajte sa produktom, ktoré môžu kontaminovať kvapalinu alebo degradovať pod tlakom.
Montážne skrutky by mali byť triedy 10.9 alebo ekvivalentné a dotiahnuté krížovým spôsobom na hodnoty krútiaceho momentu špecifikované v návode na inštaláciu HYDAC. Nerovnomerné utiahnutie môže zdeformovať montážny povrch a vytvoriť únikové cesty. Spätný ventil RVP 30 je možné inštalovať v akejkoľvek orientácii, pretože na utesnenie využíva skôr tlak pružiny než gravitáciu.
Upstream filtrácia je rozhodujúca pre životnosť ventilu. Systém by mal filtrovať častice až do veľkosti 20 mikrometrov alebo menej, aby splnil ISO 4406 úroveň čistoty 21/19/16 špecifikovanú pre RVP 30. Kontaminácia je hlavnou príčinou zlyhania spätného ventilu, pričom častice bránia správnemu utesneniu taniera alebo ryhy na tesniacich plochách.
Po inštalácii vypustite všetok vzduch zo systému pred použitím plného tlaku. Zachytený vzduch môže spôsobiť nepravidelnú činnosť ventilu a nadmerný hluk. Otestujte spätný ventil natlakovaním z oboch smerov, aby ste sa uistili, že sa voľne otvára smerom dopredu a úplne tesní proti spätnému toku.
Údržba a odstraňovanie problémov
Spätný ventil RVP 30 vyžaduje minimálnu údržbu, ak je prevádzkovaný v rámci špecifikácií. Pre priemyselné aplikácie sú typické intervaly kontrol 1000 až 2000 prevádzkových hodín. Počas kontroly skontrolujte vonkajšiu netesnosť okolo telesa ventilu a montážneho povrchu. Akýkoľvek viditeľný únik indikuje opotrebovanie tesnenia alebo nesprávnu inštaláciu.
Pravidelným testovaním praskajúceho tlaku sa overuje, že pružina nie je oslabená alebo tanier nie je opotrebovaný. Ak sa praskací tlak výrazne zvýšil, vnútorná kontaminácia môže brániť úplnému otvoreniu ventilu. Ak sa tlak na praskanie zníži, môže dôjsť k únave pružiny alebo degradácii tesnenia.
Najčastejším problémom spätného ventilu RVP 30 je prilepenie taniera, kedy sa ventil nedokáže správne otvoriť alebo zatvoriť. To zvyčajne vyplýva z usadzovania nečistôt medzi sedlom a sedlom. Prepláchnutie systému čistou hydraulickou kvapalinou často vyrieši menšie lepenie. Silná kontaminácia vyžaduje demontáž ventilu a čistenie alebo výmenu súpravy tesnení.
HYDAC poskytuje súpravy tesnení špeciálne pre RVP 30, vrátane všetkých O-krúžkov a záložných krúžkov. Výmena tesnení zvyčajne trvá menej ako hodinu so základnými ručnými nástrojmi. Číslo dielu súpravy tesnení pre tesnenia FKM je SEAL KIT 30FKM. Na udržanie výkonu ventilu vždy používajte originálne súpravy tesnení HYDAC alebo overené ekvivalenty.
Prevádzka spätného ventilu RVP 30 mimo jeho teplotný rozsah môže poškodiť tesnenia a spôsobiť únik. Tesnenia FKM zvládajú väčšinu aplikácií hydrauliky s minerálnymi olejmi, ale nekompatibilné kvapaliny, ako sú niektoré syntetické oleje, môžu namiesto toho vyžadovať tesnenia NBR. Pred inštaláciou vždy overte kompatibilitu tekutín.
Kde kúpiť spätný ventil RVP 30
Možnosti nákupu spätného ventilu RVP 30 zahŕňajú autorizovaných distribútorov a online dodávateľov. Oficiálna webová stránka HYDAC poskytuje priamu objednávku pre modelové označenie RVP-30-01.X s dodaním do 2 až 4 týždňov globálne. To zaisťuje autentické komponenty s plnou zárukou výrobcu a prístupom k technickej podpore.
Priemyselní dodávatelia ako MROstop a Motion Industries majú na sklade spätný ventil RVP 30 s cenou okolo 600 až 850 amerických dolárov za štandardné konfigurácie. Títo distribútori často udržiavajú zásoby na okamžitú expedíciu, čo pomáha, keď je potrebná rýchla výmena ventilov, aby sa minimalizovali prestoje.
Online trhoviská vrátane eBay uvádzajú nové ventily RVP 30 od rôznych predajcov. Ceny sa pohybujú od približne 593 do 857 dolárov v závislosti od predajcu a konkrétnej konfigurácie modelu. Programy na ochranu kupujúcich znižujú riziko pri nákupe prostredníctvom týchto kanálov, hoci overenie reputácie predajcu zostáva dôležité.
Pre zákazníkov, ktorí zvažujú alternatívne náklady, Alibaba spája kupujúcich s výrobcami ako Huade, ktorí vyrábajú spätné ventily kompatibilné s RVP 30. Ceny sa zvyčajne pohybujú o 30 až 50 percent pod úrovňou originálov HYDAC s minimálnym množstvom objednávky 1 až 10 kusov. Štandardné sú dodacie lehoty 1 až 2 týždne a ročné záruky. SSL platobné šifrovanie chráni transakcie.
Pri porovnávaní zdrojov zvážte celkové náklady vrátane dopravy, záručných podmienok a dostupnosti technickej podpory. Kontrolný ventil RVP 30 od autorizovaných kanálov obsahuje dokumentáciu, súbory CAD pre návrh systému a prístup k technikom HYDAC pre otázky týkajúce sa aplikácií. Tieto služby pridávajú hodnotu nad rámec samotného komponentu.
Ekonomické úvahy
Spätný ventil RVP 30 predstavuje miernu investíciu v rámci kompletného hydraulického systému. Typická cena 500 až 800 eur ho zaraďuje medzi prémiové komponenty v porovnaní s ekonomickými alternatívami. Tieto náklady sú odôvodnené dlhou životnosťou ventilu a nulovým únikom, čo znižuje plytvanie kvapalinou a zabraňuje kontaminácii.
Návratnosť investície pochádza predovšetkým zo zníženia prestojov a nákladov na údržbu. Systémy používajúce RVP 30 zažívajú menej neplánovaných odstávok v dôsledku zlyhania ventilov. Tesnenie kov na kov eliminuje postupné presakovanie, ktoré môže kontaminovať systémy a poškodiť nadväzujúce komponenty. Počas typickej životnosti inštalácie 5 až 10 rokov tieto úspory často presahujú počiatočný cenový rozdiel v porovnaní s lacnejšími spätnými ventilmi.
Energetická účinnosť tiež prispieva k ekonomickej hodnote. Charakteristiky nízkeho poklesu tlaku spätného ventilu RVP 30 znamenajú, že sa pri tlačení tekutiny cez ventil spotrebuje menej energie čerpadla. Vo veľkých sústavách pracujúcich nepretržite môže táto úspora energie predstavovať tisíce dolárov ročne.
Náklady na údržbu zostávajú nízke, pretože RVP 30 používa štandardné súpravy tesnení a vyžaduje len základné nástroje na servis. Náhradné diely zostávajú dostupné od HYDAC a distribútorov aj pre ventily inštalované pred desiatkami rokov. Táto dlhodobá dostupnosť dielov chráni investície do zariadení a znižuje riziko zastarania.
Budúce trendy a digitálna integrácia
Priemysel hydraulických komponentov postupne zahŕňa senzory a digitálne monitorovanie. Zatiaľ čo súčasný spätný ventil RVP 30 je čisto mechanické zariadenie, budúce verzie môžu obsahovať snímače tlaku alebo monitory prietoku integrované do tela ventilu. Tieto doplnky by umožnili prediktívnu údržbu detekciou poklesu výkonu ešte pred úplným zlyhaním.
Iniciatívy Industry 4.0 presadzujú väčšiu prepojenosť medzi hydraulickými komponentmi a riadiacimi systémami. Inteligentná verzia RVP 30 by mohla oznamovať svoj stav centrálnemu monitorovaciemu systému a varovať operátorov, keď je potrebná údržba alebo keď prevádzkové podmienky prekročia konštrukčné limity. Tento vývoj je v súlade so širším trendom smerom k údržbe založenej na stave, a nie k servisným intervalom založeným na čase.
Napriek týmto technologickým možnostiam zostane základná konštrukcia spätného ventilu RVP 30 pravdepodobne nezmenená. Pružinový tanierový mechanizmus sa osvedčil počas desaťročí prevádzky v nespočetných aplikáciách. Akékoľvek digitálne vylepšenia by skôr doplnili než nahradili základnú mechanickú funkciu.
Správna voľba
Výber spätného ventilu RVP 30 závisí od prispôsobenia schopností ventilu požiadavkám systému. Pre aplikácie vyžadujúce maximálny tlak do 350 barov a prietok až 600 litrov za minútu poskytuje RVP 30 osvedčený výkon. Tesnenie s nulovým únikom je kritické v systémoch, kde aj malé množstvá spätného toku spôsobujú problémy.
Pri každom projekte záleží na rozpočte. Spätný ventil RVP 30 stojí viac ako základné alternatívy, ale menej ako elektronicky riadené ventily s podobnými špecifikáciami. To ho stavia do stredu, kde výkon a spoľahlivosť oprávňujú prémiové ceny bez dosahovania luxusných úrovní.
Technická podpora a dostupnosť dokumentácie uprednostňujú RVP 30 pre komplexné systémy, kde môžu vzniknúť problémy s integráciou. HYDAC poskytuje inžiniersku pomoc a podrobné špecifikácie, ktoré pomáhajú projektantom systémov optimalizovať výber komponentov. Táto podpora sa osvedčí pri riešení neočakávaných problémov alebo pri posúvaní hraníc výkonu.
Kontrolný ventil RVP 30 si získal svoju povesť vďaka konzistentnému výkonu v náročných aplikáciách. Pochopenie jeho špecifikácií, správnych postupov inštalácie a požiadaviek na údržbu pomáha používateľom získať maximálnu hodnotu z tohto hydraulického komponentu. Či už ide o ochranu drahých čerpadiel, udržiavanie tlaku v akumulátore alebo riadenie prietoku v mobilných zariadeniach, RVP 30 poskytuje spoľahlivé jednosmerné riadenie prietoku, ktoré udržuje hydraulické systémy v hladkej prevádzke.
