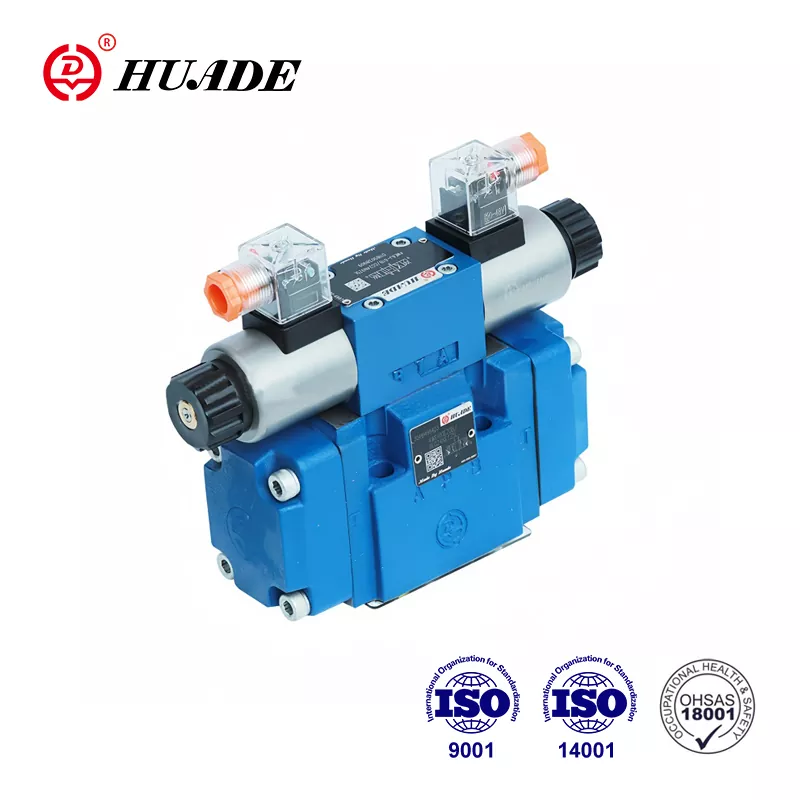

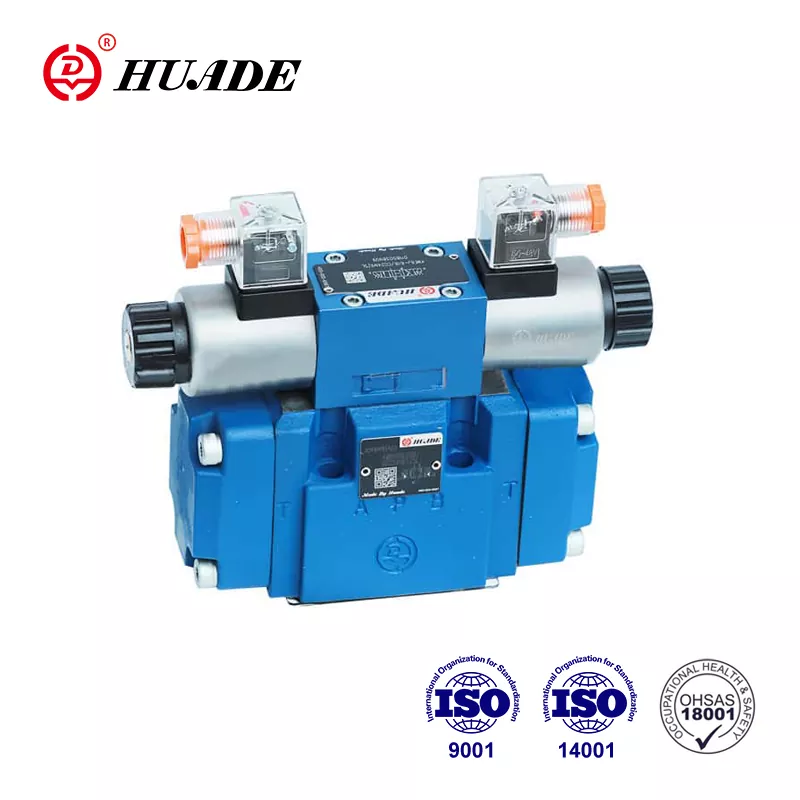

Spoločnosť Huade Hydraulic založená prostredníctvom strategického partnerstva medzi čínskymi a nemeckými vládami v roku 1979 mala s Rexrothom dve dlhodobé skúsenosti s spoluprácou. Huade® 4weh 16 J Elektrotelové hydraulický riadiaci regulačný ventil je lacnou alternatívou k ventilu Rexroth v rovnakej sérii. Továreň prešla ISO9001, ISO14001 a OH SAS18001. Huade Hydraulic kladie veľký dôraz na kvalitu. Aby sa zabezpečila vysoká kvalita hydraulických ventilov, továreň prevádzkuje viac ako 750 kusov pokročilých výrobných zariadení dovážaných z celého sveta. Hydraulické výrobky Huade® sa široko používajú v strojárskych a stavebných strojoch, obrábacích strojoch, ochrane životného prostredia, stavby lodí, leteckého priestoru, železničného tranzitu, vojenského priemyslu a ďalších oblastí.
|
Typ 4weh16 |
|||
|
Prevádzkový tlak, max. (MPA) |
H-4WEH16 |
4weh16 |
|
|
do 35 |
do 28 |
||
|
Port t |
Vonkajší vypustenie pilotného oleja (MPA) |
do 25 |
do 25 |
|
Vnútorné odtoky pilotného oleja (MPA) |
solenoid (DC) |
solenoid (AC) |
|
|
na 16 |
do 10 |
||
|
Je nemožné pre tlak zameraný |
|||
|
Prístav |
Vonkajší vypustenie pilotného oleja (MPA) |
= 16 |
～ 10 |
|
Pilotný tlak min. |
Vonkajší vypustenie pilotného oleja (MPA) |
3-pozícia ventilu, 1.2 |
|
|
Interné zásobovanie pilotným olejom (MPA) |
Pre cievky C, F, G, H, P, T, V, Z, S |
||
|
Prevádzkový tlak. max. (MPA) |
do 25 |
||
|
Hydraulická tekutina |
Minerálne oleje alebo fosfátový ester |
||
|
Rozsah teploty tlakovej kvapaliny （℃） |
-30 ～+80 |
||
|
Rozsah viskozity (MM2/s) |
10 ～+800 |
||
Vlastnosti:
▶ ventily používané na riadenie zastavenia štartovania a smeru tekutiny
▶ Elektro-hydraulická prevádzka (WEH), hydraulická prevádzka (WH)
▶ Pre montáž subplate
▶ pružina alebo tlakový sústredený, pružina alebo hydraulický posun
▶ Solenoidy s mokrými pinmi alebo AC, voliteľné
▶ Príručkové prepísanie, voliteľné
▶ Elektrické pripojenie ako individuálne alebo centrálne pripojenie
▶ Nastavenie času radenia, voliteľné
▶ Ventil pred načítaním v p-kanáli hlavného ventilu, voliteľný
▶ Pomocné vybavenie na dátový list
Nastavenie zdvihu na hlavnej cievke, voliteľné
Nastavenie zdvihu a/alebo indikátor koncovej polohy, voliteľné
Mechanický alebo indukčný limitný spínač (typ blízkosti) na hlavnej cievke, voliteľný
▶ Prenosný vzor na DIN 24 340 Form A, ISO 4401 a CETOP - RP 121H
Aplikácia:
Smerové regulačné ventily 4WEH 16 J sa používajú na riadenie zastavenia štartu a smeru tekutiny.
Smerové ventily typ 4weh ..
Ventily typu weh sú smerové cievky ventily s elektro-hydraulickou prevádzkou
Smerové ventily v podstate pozostávajú z hlavného ventilu s krytom (1), hlavnou kontrolou (2), jedným alebo dvoma návratovými pružinami a pilotným ventilom (4) s jedným alebo dvoma solenoidmi.
Hlavná kontrolná cievka (2) v hlavnom ventile je držaná v neutrálnej alebo v počiatočnej polohe buď pružinami.
výhľad na 4weh
