Pri práci s hydraulickými systémami môže výber správneho smerového regulačného ventilu znamenať veľký rozdiel vo výkone a spoľahlivosti vášho zariadenia. Smerový regulačný ventil Rexroth 4WE 6 Y si získal svoju povesť spoľahlivého komponentu v priemyselnej hydraulike a pochopenie toho, čím je výnimočný, vám môže pomôcť rozhodnúť sa, či je tou správnou voľbou pre vašu aplikáciu.
Čo je to smerový regulačný ventil?
Predtým, ako sa ponoríme do špecifík modelu 4WE 6 Y, pomôže vám pochopiť, čo robia smerové ventily. Tieto ventily sú základnými komponentmi v hydraulických systémoch, ktoré riadia, kde prúdi hydraulická kvapalina. Zmenou dráhy tekutiny určujú, ktorým smerom sa valec pohybuje alebo či sa motor otáča tak alebo onak. Predstavte si ich ako kontrolórov pre hydraulickú kvapalinu, ktorí ju nasmerujú tam, kam potrebuje.
Smerový ventil Rexroth 4WE 6 Y patrí do kategórie solenoidových ventilov, čo znamená, že na prepínanie polohy ventilu využíva elektrické signály. Toto elektrické ovládanie uľahčuje integráciu do automatizovaných systémov, kde záleží na presnom načasovaní.

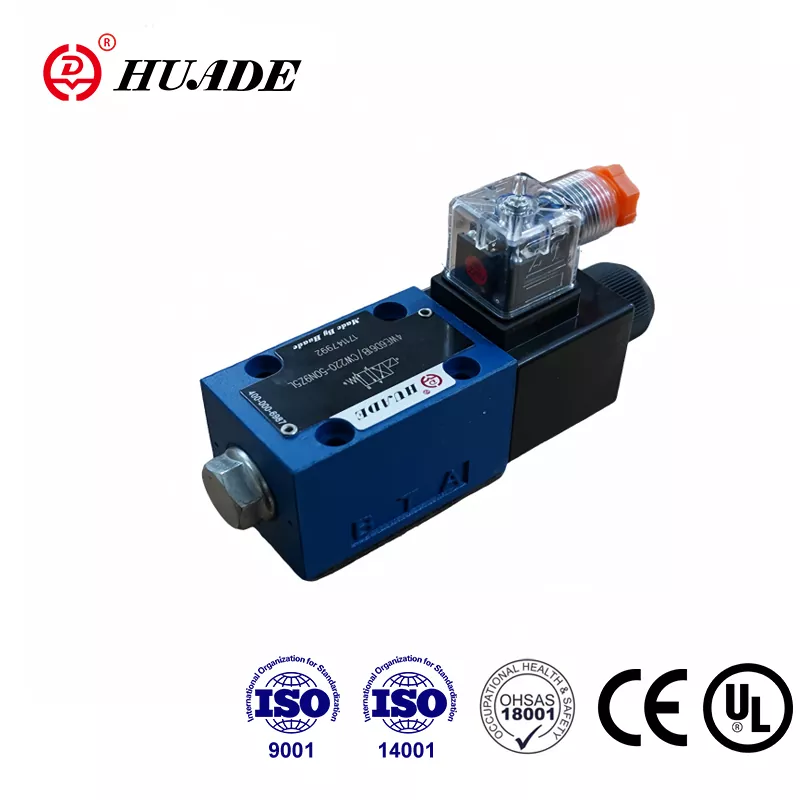

Základy dizajnu 4WE 6 Y
4WE 6 Y je skonštruovaný podľa veľkostného štandardu NG 6, čo je jedna z najbežnejších veľkostí v priemyselnej hydraulike. Táto veľkosť je v rôznych častiach sveta známa aj ako CETOP 3 alebo ISO 4401-03. To pre vás znamená, že ventil bude vyhovovať štandardným montážnym vzorom, vďaka čomu je inštalácia jednoduchá a výmena v prípade potreby jednoduchá.
Ventil funguje ako 4-cestný, 2-polohový ventil. Zjednodušene povedané, má štyri porty na pripojenie hydraulických vedení a môže prepínať medzi dvoma rôznymi konfiguráciami prietoku. „Y“ v jeho názve odkazuje na špecifický dizajn cievky vo vnútri ventilu, ktorý presne určuje, ako tekutina prúdi v každej polohe.
Jednou z pozoruhodných vlastností rozvádzača 4WE 6 Y je jeho priamočinný dizajn. Na rozdiel od pilotom ovládaných ventilov, ktoré potrebujú malý riadiaci signál na pohyb väčšieho hlavného ventilu, solenoid tohto ventilu priamo pohybuje cievkou, ktorá riadi prietok tekutiny. Tento dizajn zvyčajne ponúka rýchlejšie časy odozvy, aj keď to znamená, že ventil funguje najlepšie s miernymi prietokmi, a nie extrémne vysokými.
Ako funguje konfigurácia Y-Spool
Konfigurácia Y-spool v smerovom riadiacom ventile Rexroth 4WE 6 Y vytvára špecifický prietokový vzor. Keď solenoid nie je pod napätím, ventil sedí vo svojej pokojovej polohe. V tomto stave sa tlak z čerpadla pripája k jednému pracovnému portu, zatiaľ čo druhý pracovný port odteká do nádrže. Keď zapnete solenoid, cievka sa posunie, aby sa tieto spojenia obrátili.
Toto spínacie správanie robí 4WE 6 Y obzvlášť užitočným ako riadiaci ventil. V mnohých hydraulických systémoch, najmä v tých s veľkými hlavnými ventilmi, slúži 4WE 6 Y ako riadiaci mozog, ktorý hovorí väčšiemu ventilu, čo má robiť. Posiela pilotný tlak na jednu alebo druhú stranu hlavného ventilu, čo spôsobí, že väčší ventil sa posunie a zvládne požiadavky na veľký prietok.
Ventil používa v mnohých konfiguráciách takzvaný aretačný mechanizmus. To znamená, že keď zapnete solenoid a ventil prepne polohu, zostane tam aj po prerušení napájania. Neprepne sa späť, kým ho znova nenabijete energiou. Táto funkcia šetrí energiu, pretože nemusíte udržiavať solenoid nepretržite napájaný.
Tlakové a prietokové schopnosti
Smerový regulačný ventil Rexroth 4WE 6 Y dokáže zvládnuť pracovné tlaky až do 350 barov na svojich hlavných portoch, čo je v prepočte asi 5 000 psi. To je podstatne viac ako mnohé ekonomické ventily na trhu. Tankový port zvládne až 160 barov v štandardných verziách, pričom niektoré modely sú dimenzované na 210 barov.
Pre prietokovú kapacitu môže ventil zvládnuť až 80 litrov za minútu alebo približne 21 galónov za minútu. Vďaka tomu je vhodný pre hydraulické aplikácie strednej triedy. Ak váš systém potrebuje zvládnuť väčšie prietoky, zvyčajne by ste tento ventil použili ako pilotné ovládanie pre väčší hlavný ventil, namiesto toho, aby ste celý prietok ovládali priamo.
Stojí za zmienku, že tieto hodnotenia predstavujú maximálne možnosti za špecifických podmienok. V reálnych aplikáciách závisí skutočný pokles tlaku a riadenie prietoku od faktorov, ako je viskozita vašej hydraulickej kvapaliny a špecifické cesty prietoku cez ventil v každej polohe.
Technológia Wet-Pin Solenoid
Jednou z kľúčových vlastností, ktorá odlišuje smerový regulačný ventil Rexroth 4WE 6 Y, je jeho konštrukcia elektromagnetu s mokrým kolíkom. V tejto konfigurácii je piest solenoidu umiestnený priamo v hydraulickej kvapaline a nie je od nej utesnený. Aj keď to môže znieť nezvyčajne, v skutočnosti to poskytuje niekoľko výhod.
Hydraulická kvapalina funguje ako chladiaca kvapalina aj ako mazivo pre solenoid. To pomáha solenoidu vydržať dlhšie a fungovať spoľahlivejšie počas miliónov cyklov. Kvapalina absorbuje teplo generované elektromagnetickou cievkou a odvádza ho preč, čím zabraňuje prehriatiu, ktoré by mohlo poškodiť cievku alebo znížiť jej magnetickú silu.
Dizajn s mokrým kolíkom tiež znamená, že solenoid možno odstrániť a vymeniť bez vypustenia hydraulického systému alebo rozbitia komponentov obsahujúcich tlak. V niektorých modeloch môžete dokonca otočiť cievku o 90 stupňov alebo úplne okolo, aby bolo elektrické pripojenie prístupnejšie pre vašu konkrétnu inštaláciu.
Tento dizajn však kladie určité požiadavky na vašu hydraulickú kvapalinu. Olej musí byť kompatibilný s vnútornými komponentmi solenoidu. Rexroth špeciálne varuje pred používaním hydraulických olejov s určitými prísadami na báze zinku, pretože tie môžu vytvárať usadeniny, ktoré časom upchajú malé vnútorné priechody ventilu.
Kompatibilita s kvapalinami a čistota
Smerový ventil 4WE 6 Y pracuje so štandardnými minerálnymi hydraulickými olejmi, ako aj s niekoľkými druhmi ohňovzdorných kvapalín. Štandardné tesnenia sú vyrobené z NBR (nitrilkaučuku), ktorý si poradí s väčšinou minerálnych olejov a pracuje v teplotnom rozsahu od -30°C do +80°C. Ak potrebujete kompatibilitu s rôznymi kvapalinami alebo vyššími teplotami, ako voliteľné príslušenstvo sú k dispozícii tesnenia FKM (fluorokarbón).
Udržiavanie čistoty vašej hydraulickej kvapaliny je rozhodujúce pre dlhodobú spoľahlivosť smerového ventilu Rexroth 4WE 6 Y. Ventil vyžaduje čistotu kvapaliny podľa normy ISO 4406 triedy 20/18/15 alebo vyššej. V praxi to znamená, že potrebujete účinnú filtráciu, zvyčajne s filtrami s veľkosťou 10 mikrónov alebo jemnejšie.
Znečistená kvapalina je jednou z najčastejších príčin problémov so smerovými ventilmi. Častice v kvapaline môžu poškriabať presné povrchy cievky a otvoru, čím sa časom zvýši vnútorný únik. Môžu tiež spôsobiť prilepenie cievky, čo vedie k pomalému alebo neúplnému radeniu. Správne udržiavaný filtračný systém predchádza týmto problémom a výrazne predlžuje životnosť ventilu.
Elektrické možnosti a pripojenia
Smerový regulačný ventil 4WE 6 Y sa dodáva s rôznymi možnosťami napätia, aby vyhovoval rôznym systémom napájania. Bežné možnosti zahŕňajú 24 V DC, ktoré je štandardom v mnohých priemyselných riadiacich systémoch, ako aj striedavé napätie ako 110 V alebo 230 V. Spotreba energie ventilu je zvyčajne okolo 30 wattov.
Keď si objednáte ventil, číslo modelu vám presne povie, aké napätie potrebuje. Napríklad „G24“ v označení modelu znamená 24V DC, zatiaľ čo „W230“ označuje 230V AC. Elektrické pripojenie sa zvyčajne dodáva ako štandardný 3-kolíkový konektor, ktorý spĺňa špecifikácie DIN EN 175301-803, aj keď sú dostupné aj iné typy konektorov.
Niektoré verzie ventilu obsahujú funkciu manuálneho ovládania, zvyčajne označenú ako "N9" v kóde modelu. To vám umožňuje manuálne stlačiť cievku, aby ste posunuli ventil, keď nie je k dispozícii elektrická energia, čo môže byť užitočné pri nastavovaní alebo odstraňovaní problémov. Toto ručné ovládanie má však obmedzenia a malo by sa používať len vtedy, keď je tlak v nádrži nižší ako 50 barov.
Požiadavky na inštaláciu
Správna inštalácia smerového ovládacieho ventilu Rexroth 4WE 6 Y je jednoduchá, ale vyžaduje si pozornosť k detailom. Ventil sa montuje na štandardný rozdeľovač NG 6 alebo pomocnú dosku pomocou štyroch montážnych skrutiek. Montážny povrch musí spĺňať špecifické požiadavky na rovinnosť a hladkosť, zvyčajne nie hrubšie ako Rz 4, aby sa zabezpečilo správne utesnenie.
Špecifikácie krútiaceho momentu sú dôležité viac, než by ste si mysleli. Rexroth špecifikuje utiahnutie montážnych skrutiek na 9 Nm pre štandardné metrické skrutky. Ak používate skrutky určitej imperiálnej veľkosti, špecifikácia sa mierne zmení, aby sa zohľadnili rôzne charakteristiky závitu. Nedostatočné utiahnutie skrutiek môže viesť k vonkajším netesnostiam, zatiaľ čo nadmerné utiahnutie môže zdeformovať telo ventilu a spôsobiť zaseknutie cievky.
Pri inštalácii ventilu sa uistite, že všetky pripojenia portov sú čisté a bez nečistôt. Dokonca aj malé častice vnesené počas inštalácie môžu neskôr spôsobiť problémy. Je tiež dobrou praxou overiť elektrické pripojenia pred použitím hydraulického tlaku, aby ste sa uistili, že sa ventil správne posúva a nemá žiadne problémy s kabelážou.
Výkonnostné charakteristiky
Smerový ventil Rexroth 4WE 6 Y ponúka časy odozvy v rozsahu 20 až 70 milisekúnd pri napájaní a 10 až 60 milisekúnd pri deaktivácii. Tieto časy sa môžu líšiť v závislosti od faktorov, ako je viskozita kvapaliny, prevádzkový tlak a podmienky prietoku.
Rovnako ako všetky ventily typu cievky, aj 4WE 6 Y má určitý vnútorný únik vďaka svojej konštrukcii. Malé množstvo tekutiny prekĺzne okolo cievky, aj keď má blokovať prietok. Táto netesnosť je normálna a potrebná pre správne mazanie, ale znamená to, že ventil nie je vhodný pre aplikácie, kde potrebujete držať záťaž v polohe dlhší čas bez akéhokoľvek pohybu.
Vnútorná netesnosť sa postupne zvyšuje počas životnosti ventilu, pretože medzi cievkou a otvorom dochádza k bežnému opotrebovaniu. To nevyhnutne neznamená, že ventil potrebuje okamžitú výmenu, ale je potrebné ho monitorovať. Nadmerná netesnosť môže znížiť účinnosť systému a nakoniec môže vyžadovať výmenu ventilu, aby sa zachoval optimálny výkon.
Bežné aplikácie
Smerový ventil 4WE 6 Y nachádza uplatnenie v širokej škále priemyselných aplikácií. Obrábacie stroje často používajú tieto ventily na ovládanie pomocných funkcií, ako sú upínacie zariadenia alebo menič nástrojov. Vstrekovacie stroje na plasty ich využívajú na rôzne riadiace funkcie. Tieto ventily bežne obsahujú aj testovacie stojany a mobilné zariadenia.
Jednou obzvlášť bežnou aplikáciou je použitie 4WE 6 Y ako riadiaceho ventilu pre väčšie smerové ventily. V tejto úlohe riadi riadiaci tlak, ktorý posúva väčší ventil, čo umožňuje elektronické ovládanie hydraulických systémov s vysokým prietokom. Táto pilotná konfigurácia využíva spoľahlivosť ventilu a relatívne nízke náklady pri použití väčších ventilov len tam, kde je skutočne potrebná vysoká prietoková kapacita.
Schopnosť ventilu spoľahlivo fungovať pri tlakoch do 350 barov ho robí vhodným pre náročné aplikácie, kde ventily s nižším tlakom nemusia poskytovať dostatočné bezpečnostné rezervy. Táto tlaková schopnosť tiež znamená, že ventil môže efektívne pracovať v systémoch s tlakovými špičkami alebo tam, kde nie je vždy zachovaná presná kontrola tlaku.
Úvahy o údržbe
Smerový ventil Rexroth 4WE 6 Y vyžaduje relatívne malú údržbu, ak je prevádzkovaný v rámci svojich špecifikácií. Najdôležitejšou úlohou údržby je udržiavanie správneho stavu hydraulickej kvapaliny. To znamená pravidelné výmeny oleja podľa odporúčaní výrobcu kvapaliny a dôsledné sledovanie stavu filtra.
Ak si všimnete, že ventil reaguje pomalšie ako zvyčajne alebo sa neposúva úplne, často je na vine znečistenie. Kontrola a výmena filtrov podľa potreby zvyčajne tieto problémy vyrieši. Ak problémy pretrvávajú aj po zaistení čistoty kvapaliny, možno bude potrebné skontrolovať alebo vymeniť samotný ventil.
Solenoidovú cievku je možné vymeniť bez odstránenia ventilu zo systému, čo minimalizuje prestoje. Ak cievka zlyhá, často môžete mať výmenu nainštalovanú v priebehu niekoľkých minút, a nie hodín. Tento modulárny dizajn je jednou z praktických výhod konfigurácie solenoidu s mokrým kolíkom.
Cena a dostupnosť
Originálne smerové ventily Rexroth 4WE 6 Y zvyčajne stoja niekoľko stoviek dolárov, pričom presné ceny sa líšia v závislosti od konkrétnych možností a požiadaviek na napätie. Táto cena odráža kvalitnú konštrukciu a výkon ventilu. Zatiaľ čo existujú lacnejšie alternatívy, najmä od ázijských výrobcov, názov Rexroth má povesť spoľahlivosti, ktorú si mnohí inžinieri cenia pre kritické aplikácie.

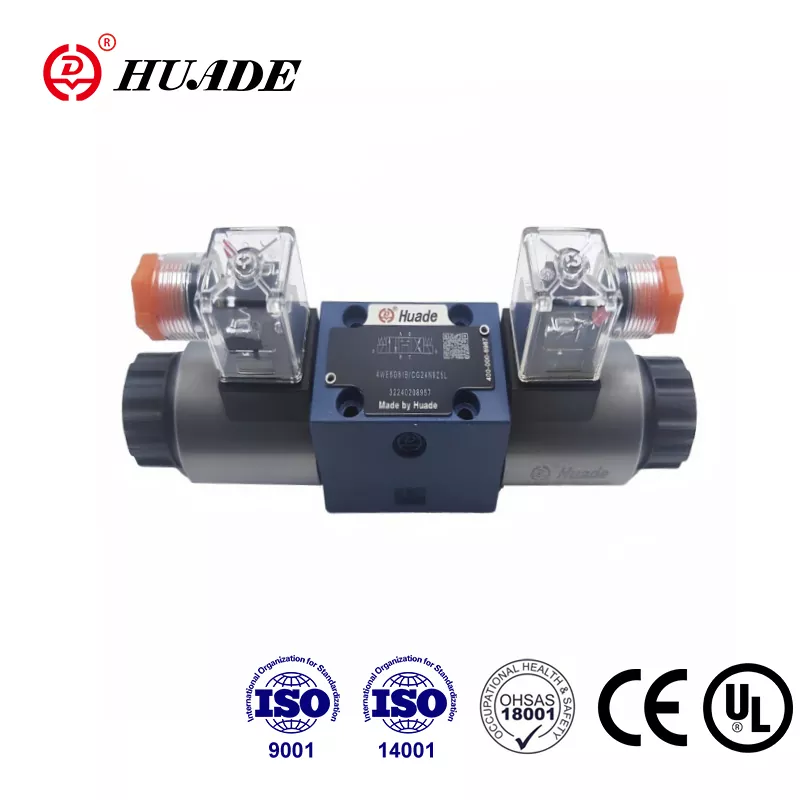

Ventil je široko dostupný prostredníctvom distribútorov Rexroth a mnohých priemyselných dodávateľských spoločností. Pretože sa riadi štandardnými rozmermi NG 6, v prípade potreby môžete nájsť aj funkčne podobné ventily od iných výrobcov, hoci presné výkonové charakteristiky sa môžu líšiť.
V prípade veľkoobjemových aplikácií môže diskusia o možnostiach priamo s distribútormi alebo zástupcami spoločnosti Rexroth niekedy priniesť lepšie ceny alebo dodacie lehoty. Môžu vám tiež pomôcť zabezpečiť, aby ste si vybrali presne tú správnu konfiguráciu pre vaše špecifické potreby.
Kedy zvážiť alternatívy
Aj keď smerový ventil Rexroth 4WE 6 Y vyniká v mnohých aplikáciách, nie je vždy tou najlepšou voľbou. Ak vaša aplikácia nevyžaduje absolútne žiadnu vnútornú netesnosť na udržanie záťaže, lepšie by poslúžil tanierový ventil alebo vyvažovací ventil. Vlastná netesnosť v cievkových ventiloch ich robí nevhodnými pre tieto aplikácie s nulovým únikom.
Pre aplikácie vyžadujúce skôr proporcionálne riadenie než jednoduché zapínanie a vypínanie ponúka Rexroth proporcionálne smerové ventily ako séria 4WRPEH. Tieto ventily poskytujú variabilné riadenie prietoku a môžu udržiavať medzipolohy, čím ponúkajú oveľa sofistikovanejšie možnosti riadenia.
Ak vaše požiadavky na prietok presahujú 80 litrov za minútu, budete potrebovať buď väčší ventil, alebo konfiguráciu, kde 4WE 6 Y slúži ako pilot pre väčší hlavný ventil. Používanie ventilu nad jeho menovitý prietok môže spôsobiť nadmerné poklesy tlaku, tvorbu tepla a zrýchlené opotrebovanie.
Záverečné myšlienky
Smerový regulačný ventil Rexroth 4WE 6 Y predstavuje solídnu voľbu pre priemyselné hydraulické systémy, ktoré vyžadujú spoľahlivé ovládanie spínania v rámci možností tlaku a prietoku ventilu. Jeho konštrukcia elektromagnetu s mokrým kolíkom poskytuje vynikajúcu odolnosť, zatiaľ čo štandardná veľkosť NG 6 zaisťuje jednoduchú integráciu do väčšiny hydraulických systémov.
Úspech s týmto ventilom závisí od správnej aplikácie a inštalácie. Ak sa ubezpečíte, že vaša hydraulická kvapalina je čistá a kompatibilná, dodržiavajte špecifikácie krútiaceho momentu pre inštaláciu a dodržujte menovité prevádzkové parametre ventilu, získate roky spoľahlivej služby. Schopnosť ventilu fungovať buď ako prvok priameho ovládania alebo ako riadiaci ventil poskytuje flexibilitu pri navrhovaní systému.
Pochopenie toho, čo robí smerový ventil 4WE 6 Y dobre a kde sú jeho obmedzenia, vám pomôže urobiť informované rozhodnutia o tom, či je to ten správny komponent pre váš hydraulický systém. Pri správnej aplikácii je to spoľahlivý pracant, ktorý deň čo deň zvláda náročnú úlohu riadenia smeru tekutiny.
