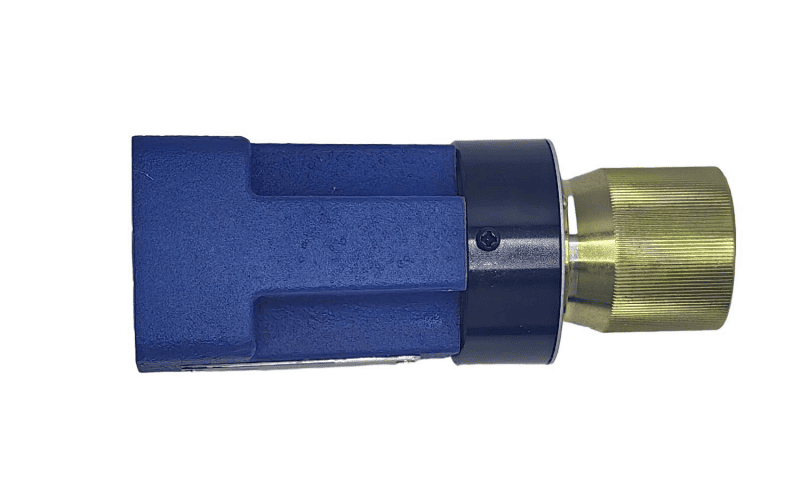

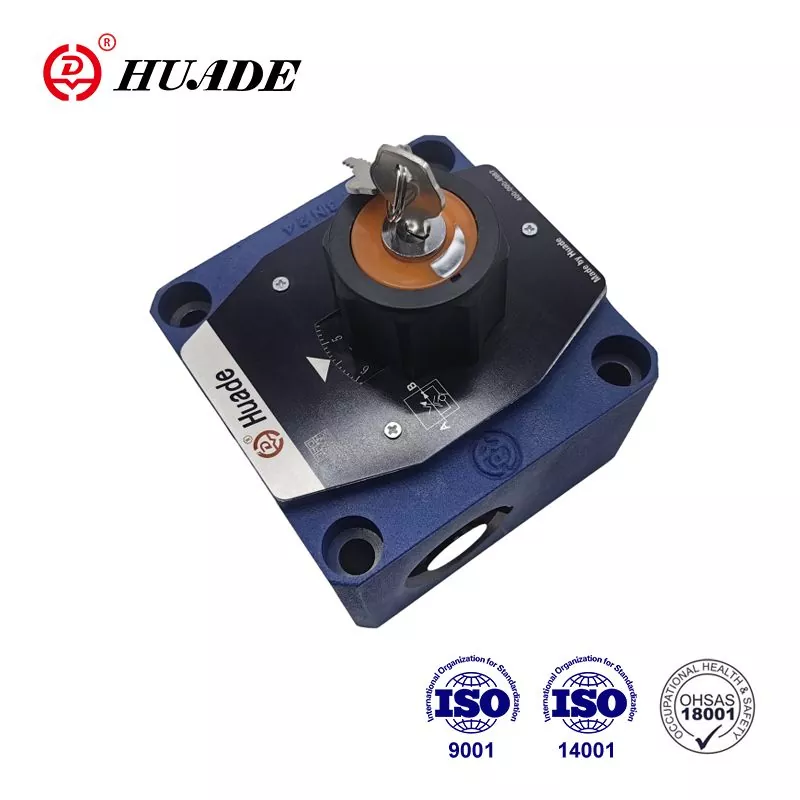

Čo je prietokový regulačný ventil?
Regulačný ventil prietoku je zariadenie, ktoré riadi, koľko tekutiny (kvapaliny alebo plynu) prechádza potrubím alebo systémom. Predstavte si to ako vodovodný kohútik vo vašej kuchyni – môžete ním otočiť, aby vytieklo viac alebo menej vody. Ventily na reguláciu prietoku sú však oveľa presnejšie a používajú sa v priemyselných systémoch, strojoch a zariadeniach.
Podľa Medzinárodnej spoločnosti pre automatizáciu (ISA) sú ventily na reguláciu prietoku základnými komponentmi riadenia priemyselných procesov, ktoré slúžia ako konečné ovládacie prvky, ktoré regulujú prietoky tekutín, aby sa zachoval požadovaný výkon systému.[1]
Prečo sú ventily na reguláciu prietoku dôležité
Tieto ventily sú dôležité, pretože:
- Ovládajte rýchlosť hydraulických valcov a motorov
- Zabráňte poškodeniu systému príliš veľkým tlakom
- Šetrite energiu optimalizáciou prietokov
- Zabezpečte plynulú prevádzku strojov
- Электр станциялары
Na komponenty ventilov vystavené kavitácii použite tvrdené materiály
- Zariadenie beží príliš rýchlo alebo príliš pomaly
- Trhavé alebo hrubé pohyby v hydraulických systémoch
- Zbytočná energia a vyššie náklady
- Predčasné opotrebovanie komponentov systému
Typy prietokových regulačných ventilov

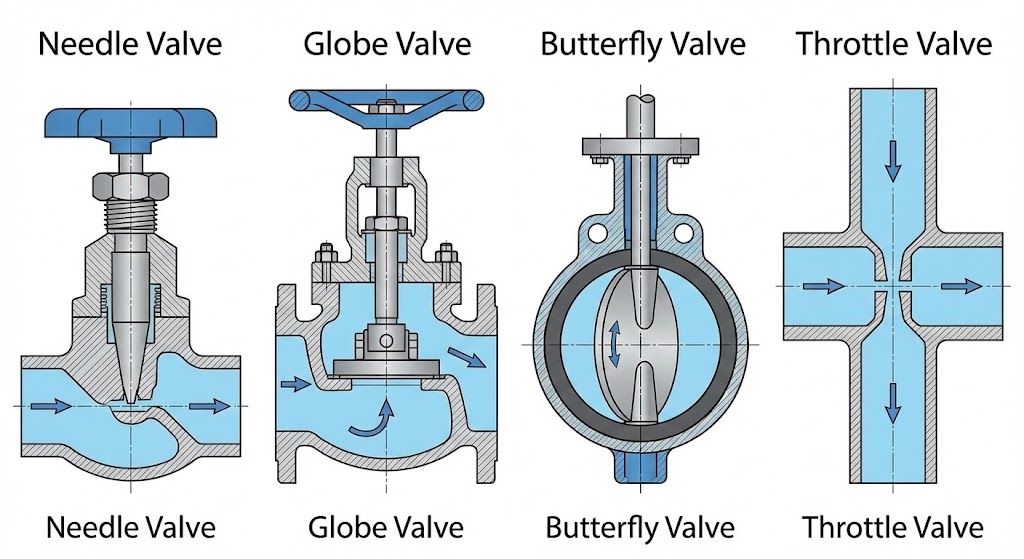

Skôr než sa pustíme do úprav, pozrime sa na hlavné typy, s ktorými sa stretnete:
Ihlové ventily
Tieto používajú špicatú ihlu na ovládanie prietoku cez malý otvor. Sú skvelé na presné ovládanie, ale vytvárajú väčší pokles tlaku.
Najlepšie pre: Jemné doladenie prietoku v malých systémoch, palivových zmesiach alebo jemných aplikáciách.
Guľové ventily
Majú kotúč, ktorý sa pohybuje nahor a nadol, aby kontroloval prietok. Sú vynikajúce na škrtenie (postupná regulácia prietoku), ale môžu byť objemné.
Najlepšie pre: Vodné systémy, parné aplikácie a situácie, kde potrebujete dobrú uzatváraciu schopnosť.
Klapkové ventily
Tieto používajú rotujúci kotúč na riadenie prietoku. Ovládajú sa rýchlo, ale sú menej presné na jemné úpravy.
Najlepšie pre: Veľké potrubné systémy, aplikácie s rýchlym uzatváraním a systémy s obmedzeným priestorom.
Škrtiace ventily
Jednoduché ventily, ktoré obmedzujú prietok cez nastaviteľný otvor. Bežné v pneumatických (vzduchových) systémoch.
Najlepšie pre: Základné riadenie prietoku vo vzduchových systémoch a jednoduchých hydraulických okruhoch.
Tlakovo kompenzované verzus nekompenzované ventily
Toto je dôležitý rozdiel, ktorý ovplyvňuje, ako nastavíte ventil:
- Ako fungujú:Prietok sa mení pri zmene tlaku v systéme
- Výhody:Jednoduché, spoľahlivé a cenovo výhodné
- nevýhody:Prietok sa mení s kolísaním tlaku
- Najlepšie pre:Systémy so stabilným tlakom
- Ako fungujú:Udržujte konštantný prietok aj pri zmene tlaku
- Výhody:Konzistentný výkon bez ohľadu na zmeny tlaku
- nevýhody:Viditeľné netesnosti alebo korózia
- Najlepšie pre:Systémy s rôznym zaťažením alebo tlakom
Výskum publikovaný v časopiseStrojedemonštruje, že tlakovo kompenzované ventily na reguláciu prietoku využívajú vnútorné kompenzačné mechanizmy na automatické prispôsobenie sa zmenám tlaku, čím sa udržujú konzistentné prietoky v podmienkach dynamického zaťaženia.[2]
Odvetvové štandardy a súlad
Pri nastavovaní ventilov na reguláciu prietoku je nevyhnutné dodržiavať zavedené priemyselné normy. Medzi organizácie pre primárne normy, ktoré riadia návrh a testovanie ventilov patria:[3][4]
-
Normy ANSI/ISA:Medzinárodná spoločnosť pre automatizáciu vydáva sériu noriem ISA-75, ktoré poskytujú komplexné pokyny pre návrh, testovanie a výkon regulačných ventilov. Kľúčové štandardy zahŕňajú:
- ANSI/ISA-75.01.01 (rovnice dimenzovania prietokovej kapacity)
- ANSI/ISA-75.05.01 (Terminológia regulačných ventilov)
- ANSI/ISA-75.11.01 (vlastné prietokové charakteristiky a rozsah)
-
Normy ISO:Medzinárodná organizácia pre normalizáciu poskytuje celosvetovo uznávané normy, ako napríklad:
- ISO 5208 (tlakové skúšky priemyselných ventilov)
- ISO 6263 (montážne plochy ventilov na reguláciu prietoku)
- ISO 6403 (metódy testovania prietoku a tlaku ventilov)
- Štandardy API:American Petroleum Institute stanovuje normy obzvlášť dôležité pre ropné a plynárenské aplikácie, vrátane API 598 na kontrolu a testovanie ventilov.
Tieto normy zaisťujú bezpečnosť, spoľahlivosť a interoperabilitu medzi rôznymi výrobcami ventilov a aplikáciami.
Nástroje, ktoré budete potrebovať
Pred začatím akéhokoľvek nastavovania ventilu si zhromaždite tieto základné nástroje:
| Nástroj | Účel |
|---|---|
| Prietokomer | Meria skutočný prietok tekutiny |
| Tlakomer | Monitoruje tlak v systéme |
| Nastaviteľný kľúč | Vykonáva úpravy ventilov |
| Poistné matice alebo spony | Zabezpečí vaše nastavenia |
| Bezpečnostné vybavenie | Chráni vás počas práce |
⚠️ Bezpečnosť na prvom mieste: Dôležité opatrenia
Nikdy nepreskakujte bezpečnostné kroky! Práca s tlakovými systémami môže byť nebezpečná. Tu je to, čo musíte urobiť:
Skôr než začnete:
- Vypnite systém a uvoľnite všetok tlak
- Ak je systém horúci, počkajte, kým vychladne
- Noste ochranné okuliare a rukavice
- V prípade núdze majte nablízku spolupracovníka
- Špecifické bezpečnostné pokyny nájdete v príručke k systému
Postupy uzamknutia/označenia:
- Uzamknite a označte zdroje energie, aby ste zabránili náhodnému spusteniu
- Skontrolujte, či je všetok tlak uvoľnený
- O údržbárskych prácach informujte ostatných pracovníkov

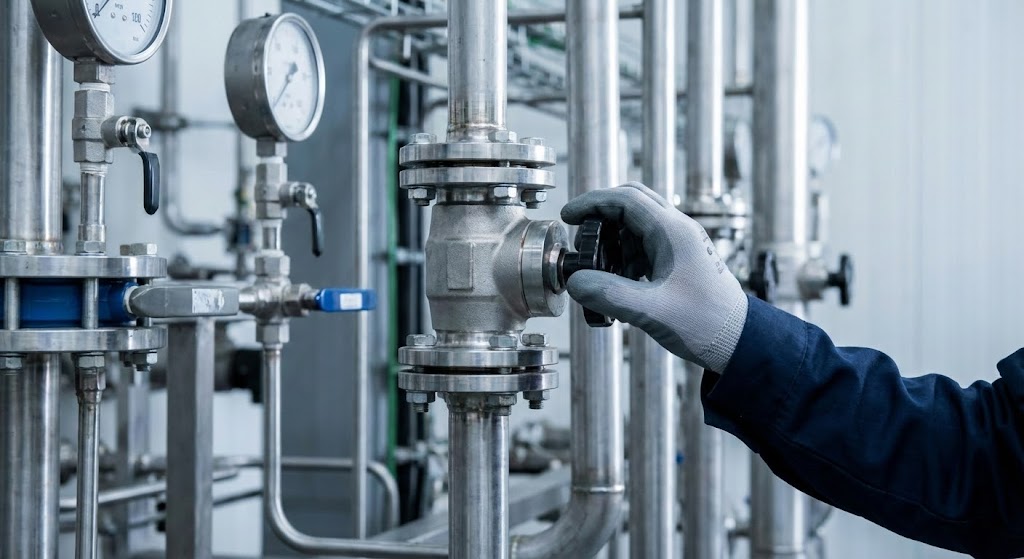

Podrobný sprievodca nastavením ventilov na reguláciu prietoku
Krok 1: Pripravte sa na úpravu
- Bezpečne vypnite systém podľa správnych postupov
- Identifikujte svoj cieľový prietok zo špecifikácií systému
- Skontrolujte aktuálnu polohu ventilu a poznačte si všetky existujúce nastavenia
- Nainštalujte prietokomer a tlakomery, ak ešte nie sú k dispozícii
Krok 2: Proces základného nastavenia
Začnite malými úpravami – nikdy nerobte veľké zmeny naraz.
- Pomaly otáčajte nastavovacou skrutkou alebo gombíkom:
- V smere hodinových ručičiek (utiahnutie)= Menší prietok
- Proti smeru hodinových ručičiek (uvoľňuje sa)= Väčší prietok
- Naraz urobte len 1/8 až 1/4 otáčky
- Otestujte systém po každej malej úprave
Krok 3: Monitorujte a dolaďte
- Zapnite systém a sledujte čítanie prietokomeru
- Porovnajte to, čo vidíte, s tým, čo chcete – zasiahli ste svoj cieľ?
- Vykonajte drobné úpravy podľa potreby – trpezlivosť je tu kľúčová
- Sledujte tieto tlakomery, aby ste zostali v bezpečných medziach
- Po každej úprave dajte systému minútu na ustálenie – neponáhľajte sa!
Nedávny výskum digitálneho hydraulického riadenia prietoku ukazuje, že správne načasovanie nastavenia je rozhodujúce – systémy vyžadujú stabilizačné obdobia medzi úpravami, aby sa dosiahli presné merania prietoku.[5]
Krok 4: Zamknite svoje nastavenia a všetko zdokumentujte
Akonáhle dosiahnete dokonalý tok, je čas zabezpečiť túto úpravu.
- Aby ste zabránili posunutiu nastavenia, použite poistné matice alebo spony
- Všetko otestujte v bežných pracovných podmienkach – nielen pri nečinnosti
- Zapíšte si svoje nastavenia – verte mi, neskôr sa poďakujete
Čo zaznamenať:
- Počiatočná poloha ventilu (otočí sa zo zatvoreného)
- Dosiahnutý konečný prietok
- Tlak v systéme počas prevádzky
- Dátum úpravy
- Akékoľvek nezvyčajné pozorovania
Nastavenie špecifických typov ventilov
Nastavenie ihlového ventilu
Ihlové ventily vyžadujú zvýšenú starostlivosť, pretože sú veľmi citlivé:
- Najlepšie pre: Veľké potrubné systémy, aplikácie s rýchlym uzatváraním a systémy s obmedzeným priestorom.
- Otvárajte pomaly otáčaním proti smeru hodinových ručičiek
- Vykonajte veľmi malé úpravy – 1/8 otáčky alebo menej
- Pozorne sledujte prietokomer, pretože zmeny prebiehajú rýchlo
Pre tip:Ak nastavujete ihlový ventil palivovej zmesi, začnite chudnutie (menej paliva) a postupne pridávajte viac, kým nedosiahnete plynulú prevádzku. Tým sa zabráni záplavám a prípadným škodám.
Dôležitá poznámka: Po počiatočnom nastavení možno budete musieť znova doladiť, keď bude systém chvíľu bežať pri plnom zaťažení. Nebuďte prekvapení, ak sa veci počas prvých niekoľkých hodín prevádzky mierne posunú.
Škrtenie guľového ventilu
Guľové ventily sú zhovievavejšie pre úpravy:
- Úplne zatvorte ventil
- Otvorte jednu celú otáčku ako východiskový bod
- Postupne upravujte, kým nedosiahnete požadovaný prietok
Tieto ventily zvládajú väčšie úpravy lepšie ako ihlové ventily.
Prietok sa mení s kolísaním tlaku
Tieto ventily sa ľahšie nastavujú, pretože zachovávajú konzistentný prietok:
- Riešenie: Vyčistite ventil zvnútra, vymeňte opotrebované komponenty
- Otočte nastavovacím gombíkom.
Dôležité: Skontrolujte štítok ventilu. Zvyčajne v smere hodinových ručičiek = menší prietok, ale niektorí výrobcovia sú opačné. - Vnútorný kompenzátor automaticky zvláda zmeny tlaku
- Uzamknite nastavenie, keď ste s prietokom spokojní
Ako bolo uvedené vo výskume hydraulického systému, tlakovo kompenzované ventily využívajú kompenzačné cievky, ktoré udržiavajú konštantný prietok automatickým prispôsobovaním sa zmenám tlaku, s tlmiacimi mechanizmami, ktoré zabraňujú prepadnutiu medzi čerpadlom a ventilom.[6]
Nekompenzované nastavenie ventilu
Tieto vyžadujú väčšiu pozornosť tlaku v systéme:
- Počas nastavovania monitorujte prietok aj tlak
- Na porovnanie nastavení s prietokmi použite tabuľky výrobcu
- Uvedomte si, že zmeny tlaku ovplyvnia váš prietok
- Ak sa tlak v systéme počas prevádzky mení, môže byť potrebné opätovné nastavenie
Bežné problémy a riešenia
Možné príčiny: Špina, korózia alebo nedostatok mazania
Розмір має значення при виборі багатошарової пластини зворотного клапана. Розмір 6 Z1S важить близько 0,8 кілограма та витримує тиск до 350 бар. Блоки розміру 10 більші й мають вагу 2,3 кілограма, але можуть працювати з потоком 100 літрів на хвилину. Обидві версії працюють з мінеральними гідравлічними маслами та можуть бути адаптовані для біорозкладаних рідин, якщо ви виберете сумісні ущільнення.
Možné príčiny: Uvoľnená nastavovacia skrutka, opotrebované komponenty, zmeny tlaku v systéme
Riešenie: Dvakrát skontrolujte, či sú všetky poistné matice utiahnuté, v prípade potreby vymeňte opotrebované diely, zvážte upgrade na tlakovo kompenzované ventily pre nestabilné systémy
Možné príčiny: Kavitácia, turbulentné prúdenie, poddimenzovaný ventil
Riešenie: Skontrolujte, či je ventil správne dimenzovaný pre vašu aplikáciu, znížte pokles tlaku alebo nainštalujte antikavitačnú úpravu
Možné príčiny: Opotrebované tesnenia, poškodené telo ventilu
Riešenie: Ak je telo poškodené, vymeňte tesnenia alebo celý ventil
Možné príčiny: Upchaté priechody, opotrebované vnútorné časti
Riešenie: Vyčistite ventil zvnútra, vymeňte opotrebované komponenty

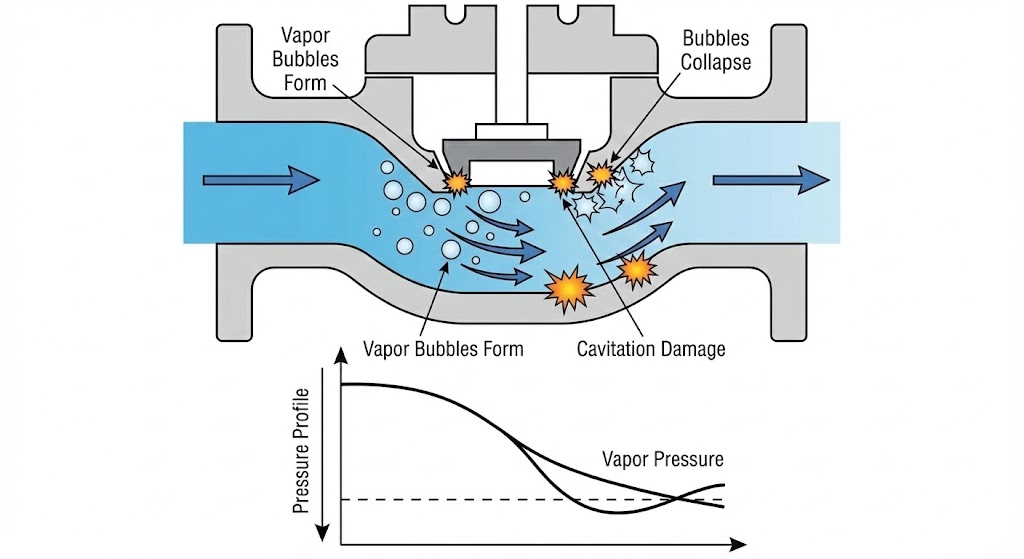

Pochopenie kavitácie v regulačných ventiloch
Či už riešite problémy s nastavovaním ventilov v hydraulických systémoch, riadite prietok vody v priemyselných procesoch alebo dolaďujete pneumatické zariadenia, tento kompletný sprievodca vás prevedie všetkým, čo potrebujete vedieť o bezpečnom a efektívnom nastavovaní ventilov na reguláciu prietoku.[7]
Podľa výskumu spoločnosti Emerson je kavitácia charakterizovaná štyrmi primárnymi negatívnymi účinkami: vysokou hladinou hluku (často presahujúcou 110 dB), nadmernými vibráciami, poškodením materiálu jamkami a zhoršením účinnosti regulácie prietoku.[8]Poškodenie sa zvyčajne prejavuje ako drsný povrch podobný škvare na komponentoch ventilu.
Stratégie prevencie
Prevencia kavitácie je rozhodujúca pre životnosť ventilu. Odborníci v tomto odvetví odporúčajú niekoľko prístupov:[9][10]
- Správna veľkosť ventilu:Uistite sa, že ventil má vhodnú veľkosť pre danú aplikáciu, aby ste sa vyhli nadmerným poklesom tlaku
- Staging s poklesom tlaku:Použite viacero ventilov v sériovom alebo viacstupňovom prevedení, aby ste postupne distribuovali pokles tlaku
- Antikavitačná úprava:Nainštalujte špecializovanú úpravu s viacerými prietokovými cestami, ktoré zvyšujú koeficient kavitácie (Xfz)
- Dizajn systému:Umiestnite ventily v nižších nadmorských výškach alebo v chladnejších oblastiach, aby ste zvýšili tlak v prúde
- Výber materiálu:Na komponenty ventilov vystavené kavitácii použite tvrdené materiály
Norma Medzinárodnej elektrotechnickej komisie IEC 60534-8-4 poskytuje podrobné metódy na predpovedanie kavitácie a tvorby hluku v regulačných ventiloch.[11]
Faktory, ktoré ovplyvňujú výkon ventilov
Pochopenie týchto faktorov vám pomôže urobiť lepšie úpravy:
-
Тиісті клапан өлшемі және баптауHusté tekutiny (s vysokou viskozitou) prúdia pomalšie ako riedke tekutiny; zmeny teploty ovplyvňujú hrúbku tekutiny; korozívne kvapaliny môžu vyžadovať špeciálne materiály ventilov.
Výskum naznačuje, že parametre ventilu, ako je priemer jadra, tuhosť pružiny a priemer tlmiaceho otvoru, výrazne ovplyvňujú dynamický výkon prietoku.[12] - Dizajn systému:Veľkosť a usporiadanie potrubia ovplyvňujú pokles tlaku; správne dimenzovanie ventilov je rozhodujúce pre dobrú kontrolu; podpora a vyrovnanie zabraňujú mechanickému namáhaniu.
- Prevádzkové podmienky:Kolísanie tlaku viac ovplyvňuje nekompenzované ventily; extrémne teploty môžu poškodiť komponenty ventilu; kontaminácia v kvapaline môže upchať priechody ventilov.
Tipy na údržbu pre optimálny výkon
Úlohy pravidelnej údržby:
- Každý mesiac čistite ventil a jeho okolie
- Počas bežných kontrol skontrolujte tesnosť
- Pohyblivé časti namažte podľa odporúčaní výrobcu
- Vymeňte filtre, aby kvapalina zostala čistá
- Kalibrujte nastavenia prietoku ročne alebo podľa špecifikácie
Signalizuje, že váš ventil potrebuje pozornosť:
- Ťažkosti pri vykonávaní úprav
- Nekonzistentné prietoky
- Nezvyčajné zvuky počas prevádzky
- Viditeľné netesnosti alebo korózia
- Nevyrovnané správanie systému
Aplikačné scenáre v reálnom svete
☑ Zhromaždené nástroje
problém:Rýchlosť hydraulického posuvu vášho CNC stroja je nekonzistentná, čo spôsobuje zlú povrchovú úpravu
Riešenie:Upravte prietokový regulačný ventil, aby ste udržali stabilnú rýchlosť rezania, zlepšili kvalitu produktu a životnosť nástroja
HVAC systémy
problém:Niektoré miestnosti sú príliš horúce, zatiaľ čo iné sú mrazivé
Riešenie:Vyrovnajte prietok vody cez vykurovacie/chladiace okruhy nastavením zónových regulačných ventilov
Hydraulické výťahy a lisy
problém:Trhavý pohyb alebo pomalá prevádzka ovplyvňujúca produktivitu
Riešenie:Jemne dolaďte riadenie toku, aby ste dosiahli plynulé a konzistentné rýchlosti, ktoré zodpovedajú vašim procesným požiadavkám
Aj keď mnohé nastavenia ventilov môžu vykonať operátori, zavolajte odborníka, keď: Ventil je súčasťou kritického bezpečnostného systému, nie ste si istí správnymi postupmi, systém používa nebezpečné kvapaliny, viaceré ventily potrebujú koordinované úpravy alebo sa počas nastavovania stretnete s neočakávanými problémami.
Záver
Správne nastavenie prietokových regulačných ventilov je zručnosť, ktorá sa zlepšuje praxou. Začnite malými úpravami, uprednostňujte bezpečnosť a neunáhlite proces. Pamätajte, že každý systém je iný, takže to, čo funguje pre jednu aplikáciu, môže vyžadovať úpravu pre inú.
Kľúčom k úspechu je pochopenie konkrétneho typu ventilu, dodržiavanie správnych bezpečnostných postupov a priemyselných noriem a postupné úpravy pri monitorovaní výkonu systému. S trpezlivosťou a pozornosťou k detailom budete môcť optimalizovať výkon vášho systému a predĺžiť životnosť vášho zariadenia.
Majte túto príručku poruke ako referenciu a ak si nie ste istí niektorým postupom, neváhajte a nahliadnite do manuálu vášho systému alebo kontaktujte odborníka. Správne nastavenie ventilu je investíciou do spoľahlivosti a účinnosti vášho systému.
Kontrolný zoznam rýchlej referencie
Pred spustením:
- ☑ Systém je vypnutý a odtlakovaný
- ☑ Zapnuté bezpečnostné vybavenie
- ☑ Zhromaždené nástroje
- ☑ Zistený cieľový prietok
Počas úpravy:
- ☑ Len malé prírastkové zmeny
- ☑ Sledujte prietok a tlak
- ☑ Nechajte systém stabilizovať
- ☑ Nastavenia záznamu
Po úprave:
- ☑ Nastavenia sú zablokované
- ☑ Systém testovaný za normálnych podmienok
- ☑ Výkon zdokumentovaný
- ☑ Plánovaná údržba
Pamätajte: Ak máte pochybnosti, poraďte sa so skúseným technikom alebo výrobcom ventilu, ktorý vám poskytne pokyny špecifické pre váš systém. Vždy si pozrite príslušné normy ANSI, ISA a ISO pre váš konkrétny typ ventilu a aplikáciu.
Referencie
- Medzinárodná spoločnosť pre automatizáciu (ISA). ISA 75.05.01-2016: Terminológia regulačných ventilov.
- Výskum dynamických charakteristík nového vysokotlakového vodného hydraulického ventilu na reguláciu prietoku. Stroje, 2024.
- Normy ventilov – Americký národný inštitút pre normalizáciu (ANSI), Medzinárodná organizácia pre normalizáciu (ISO) a Medzinárodná spoločnosť pre automatizáciu (ISA).
- Séria noriem ISA-75 pre regulačné ventily. Medzinárodná spoločnosť pre automatizáciu.
- Digitálne hydraulické ventily: Pokroky vo výskume, Helion, 2024,
- Hydraulický ventil na reguláciu prietoku s pretlakom – návod na použitie. Delavan Fluid Power.
- Kavitácia v regulačných ventiloch – technický prehľad. CLA-VAL, 2020.
- Kavitácia v regulačných ventiloch. Emerson Automation Solutions.
- Kavitácia kontrolného ventilu a prevencia hluku. Spoločnosť Valin Corporation.
- Ako zabrániť kavitácii v klapkových ventiloch. Blog ISA, Hans D. Baumann, Ph.D., PE, 2021.
- Baumann, H.D. & Monsen, J.F. "Zastavte kavitáciu pred zničením vašich ovládacích ventilov." Valve World Magazine, 2018. Odkaz na normu IEC 60534-8-4.
- Zlepšenie štruktúry a optimalizácia parametrov mikro ventilu na reguláciu prietoku. Vedecké správy, 2023.
