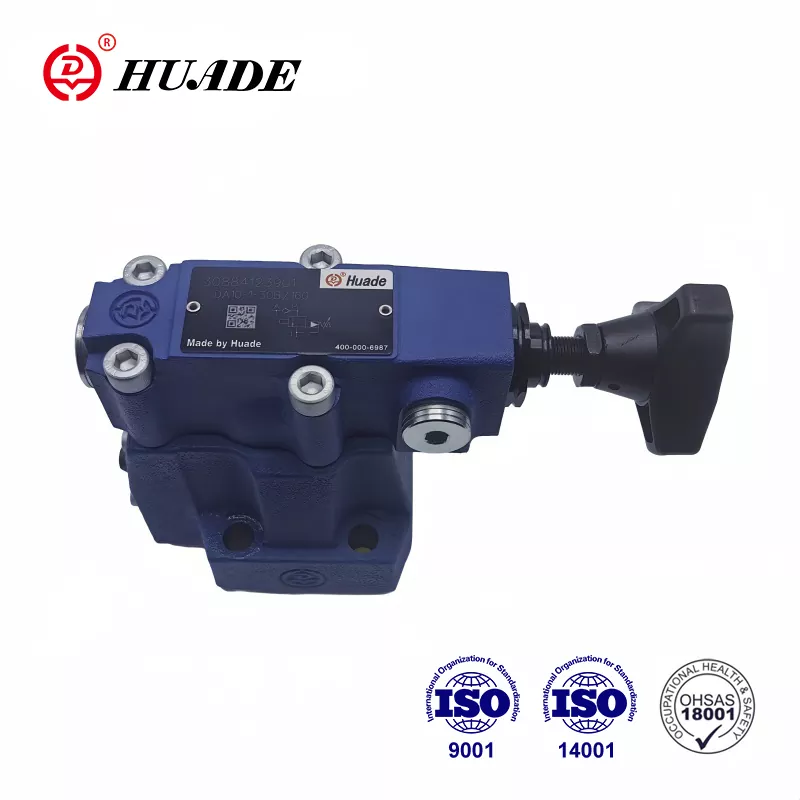

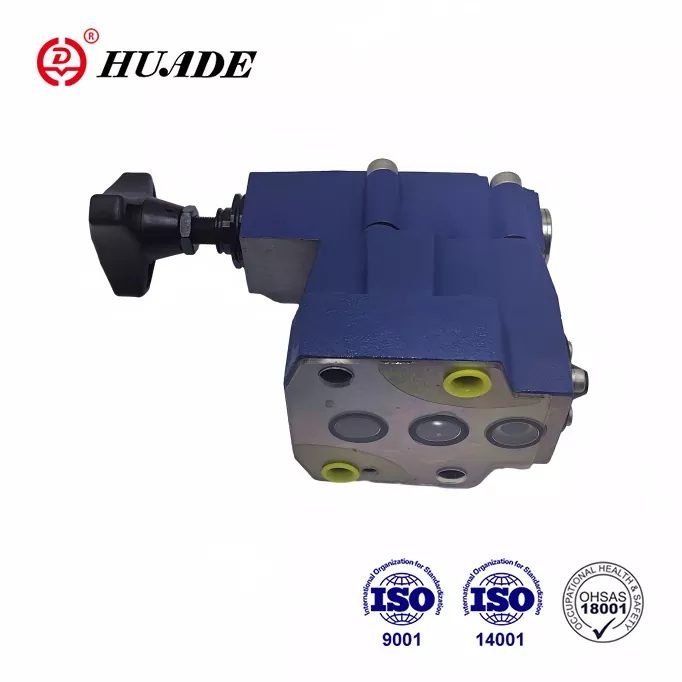

Tlakový uzatvárací ventil DA

Ako popredná značka v čínskom hydraulickom priemysle sú hydraulické tlakové ventily Huade® na trhu obľúbené pre ich kvalitu porovnateľnú s prvotriednymi značkami s dostupnejšími cenami. Huade® pretlakový ventil DA môže nahradiť sériové produkty ponúkané spoločnosťou Rexroth vďaka dvom dlhodobým spolupráci. Všetky pobočky spoločnosti prešli tromi hlavnými národnými systémovými certifikáciami, a to ISO9001, ISO14001 a OH SAS18001. Huade Hydraulic predstavila viac ako 750 pokročilých zariadení z celého sveta. Má tiež dobrý kontrolný systém na zabezpečenie vynikajúceho výkonu každého tlakového ventilu.

Produktový parameter tlakového uzatváracieho ventilu DA

Vlastnosti produktu a použitie tlakového uzatváracieho ventilu DA

Vlastnosti:

▶ Pre montáž pomocnej dosky:

▶ 4 nastavovacie prvky:

● Otočný gombík

● Objímka s vnútorným šesťhranom a ochranným uzáverom

● Uzamykateľný otočný gombík so stupnicou

● Otočný gombík so stupnicou

▶ 3 tlakové stupne

▶ Solenoidom ovládané vykladanie cez zabudovaný smerový ventil

Funkcia, časť a symboly tlakového uzatváracieho ventilu DA

Tlakové regulačné ventily typu DA sú pilotne ovládané tlakové uzatváracie ventily. Používajú sa na prepnutie prietoku čerpadla na beztlakový obtok, akonáhle sa dosiahne plniaci tlak akumulátora. Ďalšie aplikácie ventilu sú v systémoch, ktoré majú vysokotlakové a nízkotlakové čerpadlá. V tomto prípade sa nízkotlakové čerpadlo prepne na beztlakový obtok, akonáhle sa dosiahne nastavený vysoký tlak.

Tlakové uzatváracie ventily DA v podstate pozostávajú z hlavného ventilu so zostavou hlavnej cievky, riadiaceho ventilu s prvkom na nastavenie tlaku a spätného ventilu. Pri ventiloch veľkosti 10 je spätný ventil zabudovaný do hlavného ventilu. Pri ventiloch veľkosti 25 a 32 je spätný ventil zabudovaný do samostatnej dosky inštalovanej pod hlavným ventilom.

Tlakový uzatvárací ventil typu DA

Presmerovanie prietoku čerpadla z P do A alebo P do T.

Čerpadlo dodáva prietok cez spätný ventil (1) do hydraulického systému (P až A). Tlak v prípojke A pôsobí cez pilotné vedenie (3) na cievku pilotného riadenia (4). Súčasne tlak v prípojke P prechádza cez otvory (5) a (7) na odpruženú stranu hlavnej cievky (6) a taniera (8) v riadiacom ventile (2). Akonáhle sa dosiahne nastavený vypínací tlak v hydraulickom systéme, tanier (8) sa zdvihne proti pružine (9). Tlaková kvapalina teraz prúdi cez otvory (5) a (7) do komory pružiny (11). Od

tu sa kvapalina vracia do nádrže buď interne cez riadiace vedenie vo ventile typu DA...30B/... alebo externe cez riadiace vedenie vo ventile typu DA.30B/..Y... Kvôli otvorom (5) a (7), na hlavnej cievke (6) je teraz prítomný pokles tlaku. Hlavná cievka (6) sa teraz zdvihne zo svojho sedla a otvorí spojenie z P do T. Spätný ventil (1) teraz dávkuje spojenie z A do P. Kusové taniere (8) je teraz udržiavané otvorené tlakom systému cez pilot cievka (4).

Presmerovanie toku čerpadla z P do Tor P do A.

Plocha vodiacej cievky (4) je o 17 % väčšia ako efektívna plocha taniera (8). Efektívna sila na vodiacu cievku (4) je preto o 17 % väčšia ako účinná sila na tanier (8) . Keď tlak ovládača klesne v porovnaní s vypínacím tlakom ventilom, ktorý zodpovedá spínaciemu tlakovému rozdielu, pružina (9) zatlačí tanier (8) na jeho sedlo. Potom sa vytvorí tlak na pružinou zaťaženej strane hlavnej cievky (6). V spojení s pružinou (10) to uzavrie hlavnú cievku (6) a izoluje spojenie od P k T. Prietok čerpadla ešte raz prechádza cez spätný ventil (1) do hydraulického systému (P až A).

štruktúra DA10...30B

Symboly DA...30B
