Čo je spätný ventil?

Čo je spätný ventil?

Spätný ventil je mechanické zariadenie, ktoré umožňuje tekutinám (ako je voda, vzduch alebo olej) prúdiť iba jedným smerom. Predstavte si to ako jednosmerné dvere pre kvapaliny a plyny. Tak ako sa dvere s pružinou automaticky zatvoria, keď nimi prejdete, spätný ventil sa automaticky zatvorí, keď sa kvapalina pokúsi pretiecť dozadu.

Prečo sú spätné ventily dôležité?

Spätné ventily slúžia na niekoľko dôležitých účelov:

• Ochrana zariadenia:Zabraňujú poškodeniu drahých čerpadiel a iných strojov spätným tokom
• Bezpečnosť:Zastavujú nebezpečný spätný tok, ktorý by mohol spôsobiť výbuch alebo kontamináciu
• Účinnosť systému:Pomáhajú udržiavať správny tlak a prietok v potrubných systémoch
• Úspora nákladov:Zabraňujú nákladným opravám a poruchám systému

Ako fungujú spätné ventily?

Spätné ventily fungujú na jednoduchom princípe nazývanom tlakový rozdiel. Funguje to takto:

Dopredný tok (normálna prevádzka)

Keď je tlak tekutiny z protiprúdu (vstupná strana) dostatočne silný, tlačí na pohyblivú časť vo vnútri ventilu nazývanú tesniaci prvok. Môže to byť disk, guľa alebo piest. Keď tlak dosiahne určitú úroveň (nazývanú praskací tlak), tesniaci prvok sa posunie preč od sedla ventilu, čím umožní prietok tekutiny.

Prevencia spätného toku

Keď predný tlak klesne alebo sa vytvorí spätný tlak, tesniaci prvok sa automaticky vráti do sedla ventilu a zablokuje spätný tok. Toto sa deje prostredníctvom:

• Gravitácia(hmotnosť tesniaceho prvku)
• Sila pružiny(pružina zatlačí prvok zatvorený)
• Protitlak(tlak spätného toku ho zatvorí)

Kľúčové komponenty

Každý spätný ventil má tieto hlavné časti:

• Teleso ventilu:Vonkajší plášť, ktorý sa pripája k rúram
• Sedlo ventilu:Plocha, na ktorej spočíva tesniaci prvok, keď je zatvorený
• Tesniaci prvok:Pohyblivá časť (disk, guľa alebo piest), ktorá sa otvára a zatvára
• jar(voliteľné): Pomáha rýchlo uzavrieť ventil
• Záves alebo Pivot(pri niektorých typoch): Umožňuje otáčanie tesniaceho prvku

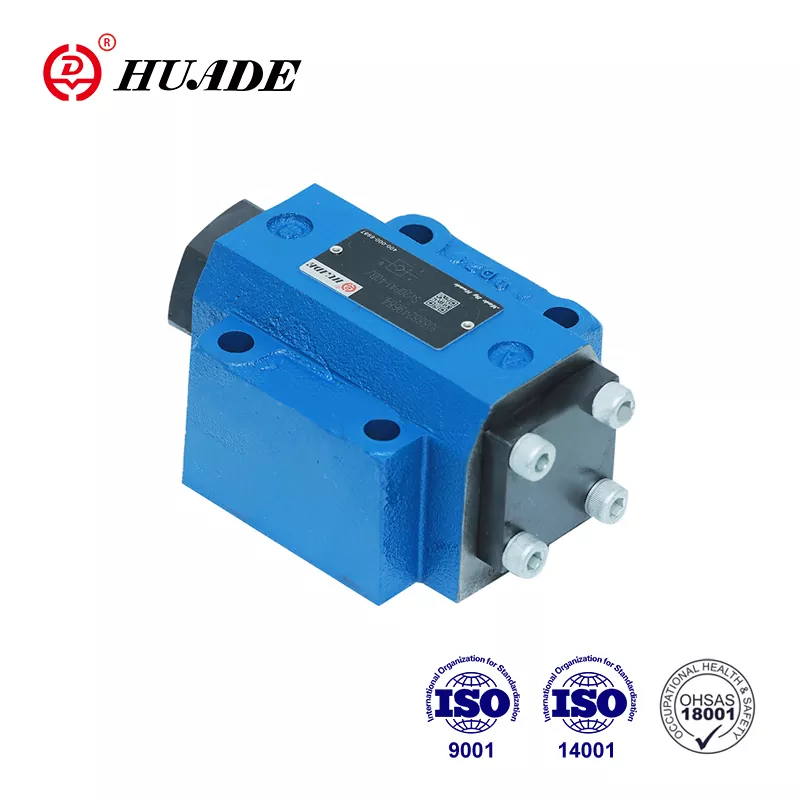

Typy spätných ventilov

Existuje niekoľko typov spätných ventilov, z ktorých každý je navrhnutý pre špecifické aplikácie. Pozrime sa na tie najbežnejšie:

4. Ďalšie dôležité typy

• Zastavovací spätný ventil:Kombinuje spätný ventil s ručným uzatváracím ventilom. V prípade údržby alebo núdzových situácií ho môžete manuálne zatvoriť.
• Spätný ventil s pružinou:Používa pružinu na rýchle zatvorenie ventilu. Funguje v akejkoľvek polohe inštalácie a rýchlo reaguje na zmeny prietoku.
• Spätný ventil plátku:Veľmi tenký dizajn, ktorý sa hodí medzi príruby potrubia. Znižuje vodné rázy a šetrí miesto.
• Membránový spätný ventil:Namiesto pevného disku používa pružnú gumovú alebo plastovú membránu. Úplne odstraňuje vodné rázy a dobre funguje v nízkotlakových systémoch.

Aplikácie spätných ventilov v rôznych odvetviach

Spätné ventily sa používajú všade, od veľkých priemyselných zariadení až po domáce spotrebiče. Poďme zistiť, kde ich môžete nájsť:

Ako si vybrať správny spätný ventil

Výber správneho spätného ventilu závisí od niekoľkých dôležitých faktorov:

Najlepšie postupy inštalácie

Správna inštalácia je rozhodujúca pre výkon a životnosť spätného ventilu. Tu sú kľúčové kroky:

Pred inštaláciou

• Skontrolujte všetko:Skontrolujte ventil a potrubie, či nie sú poškodené, úlomky alebo prekážky
• Otestujte ventil:Ručne posuňte disk, aby ste sa uistili, že funguje hladko
• Vyčistite potrubia:Odstráňte všetky nečistoty, zvyšky zo zvárania alebo iné nečistoty
• Zarovnajte príruby:Uistite sa, že potrubné spoje sú správne zarovnané

Počas inštalácie

• Postupujte podľa smeru toku:Nainštalujte ventil tak, aby kvapalina prúdila v smere šípky vyznačenej na tele ventilu
• Podoprite potrubia:Poskytnite správne podpery potrubia, aby ste znížili vibrácie a napätie
• Nechajte voľný priestor:Zaistite dostatočný priestor okolo ventilu pre budúcu údržbu
• Použite správne zdvíhanie:Pri premiestňovaní veľkých ventilov používajte popruhy okolo tela, nie čapy alebo porty pántov

Po inštalácii

• Skontrolujte netesnosti:Otestujte systém pri prevádzkovom tlaku
• Vyčistite vzduch:Počas spúšťania odstráňte vzduch z potrubí
• Prevádzka monitora:Počas počiatočnej prevádzky dbajte na správne otváranie a zatváranie

Údržba a odstraňovanie problémov

Pravidelná údržba udržuje spätné ventily v správnej funkcii a predlžuje ich životnosť.

Preventívna údržba

Vytvorte plán údržby na základe:

• Prevádzkový tlak a teplota systému
• Typ kvapaliny, s ktorou sa manipuluje
• Ako často sa ventil otvára a zatvára
• Odporúčania výrobcu

Typický rozvrh:Ročné kontroly pre väčšinu aplikácií, častejšie pre kritické systémy.

Bežné problémy a riešenia

Únik:

• Vnútorné úniky:Kvapalina prúdi späť cez uzavretý ventil
• Vonkajšie úniky:Tekutina uniká do atmosféry
• Príčiny:Znečistenie, opotrebovanie, nesprávna inštalácia, nesúososť potrubia
• Riešenia:Vyčistite alebo vymeňte sedlá ventilov, skontrolujte inštaláciu, znovu zarovnajte potrubia

Lepenie alebo neotváranie:

• Príčiny:Úlomky, korózia, nesprávna inštalácia
• Riešenia:Vyčistite ventil, skontrolujte smer prúdenia, vymeňte opotrebované diely

Vodné kladivo:

• Príčiny:Ventil sa zatvára príliš pomaly alebo rýchlo
• Riešenia:Zvážte iný typ ventilu, nainštalujte tlmiace zariadenia

Priemyselné štandardy a kvalita

Spätné ventily musia spĺňať prísne priemyselné normy, aby bola zaistená bezpečnosť a spoľahlivosť.

Kľúčové štandardizačné organizácie

API (American Petroleum Institute):

• API 594:Konštrukčné a skúšobné normy pre spätné ventily
• API 598:Postupy inšpekcie a testovania
• API 6D:Špecifikácie potrubného ventilu

ASME (Americká spoločnosť strojných inžinierov):

• B16.1 a B16.34:Rozmery prírub a menovité tlaky
• Materiálové špecifikácie a bezpečnostné požiadavky

ISO (Medzinárodná organizácia pre normalizáciu):

• ISO 15761:Oceľové spätné ventily pre ropu a plyn
• ISO 28921-1:Normy priemyselných ventilov
• ISO 5208:Požiadavky na výkon tesnenia ventilu
