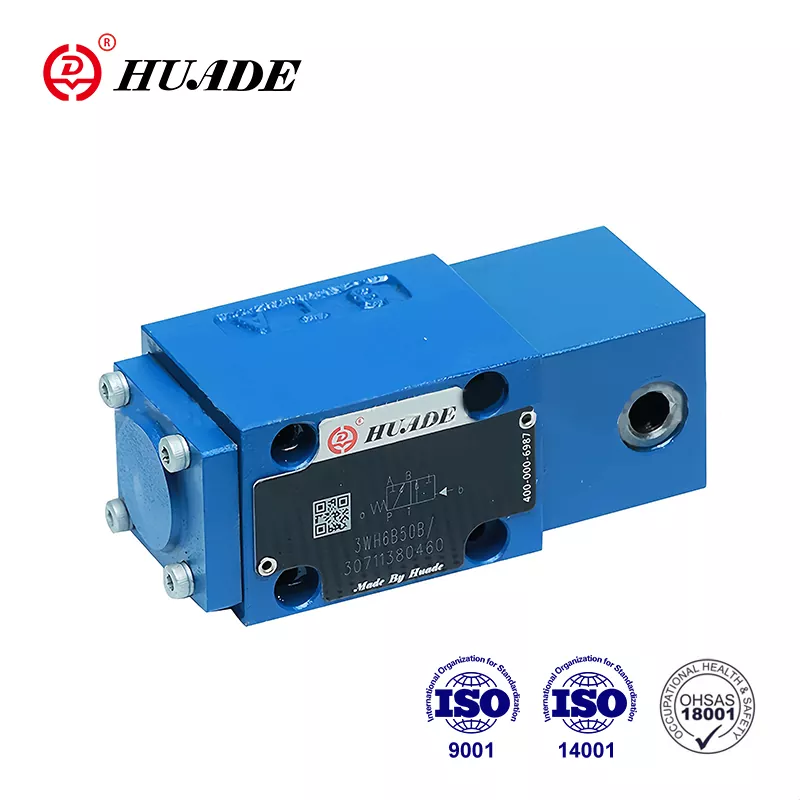

Ako popredný výrobca v čínskom hydraulickom priemysle má Huade Hydraulic dve dlhodobé skúsenosti so spoluprácou so spoločnosťou Rexroth. Smerový regulačný ventil Huade® typu WH je technologicky vyspelejší a odolnejší ako podobné produkty z tejto rady. Huade prevádzkuje viac ako 750 kusov moderných výrobných zariadení dovážaných z celého sveta, aby zabezpečila vysokú kvalitu hydraulických produktov. Je technologicky vyspelejší a odolnejší ako podobné produkty z tejto rady. Továreň spĺňa medzinárodné normy, konkrétne ISO9001, ISO14001 a OH SAS18001. Séria smerových ventilov vyrábaných spoločnosťou Huade Hydraulic je široko používaná v lodnom hydraulickom systéme. Huade vlastní obrovskú skupinu zákazníkov v námornom priemysle.
|
Veľkosť |
6 |
10 |
|
|
Maximálny prevádzkový tlak |
Porty A, B, P (MPa) |
do 31.5 |
|
|
Port T (MPa) |
do 16 |
||
|
So symbolmi A a B sa port T musí použiť ako únikový port |
|||
|
Max prietok (l/min) |
až 60 |
až 120 |
|
|
Prevádzka do prietoku |
Symbol Q6 % z nominálnej plochy prierezu |
||
|
Symbol W, 3 % nominálnej plochy prierezu |
|||
|
Tekutina |
Minerálny olej alebo fosfátový ester |
||
|
Rozsah teploty tlakovej kvapaliny （℃） |
-20～+80 |
||
|
Rozsah viskozity (mm2/s) |
2,8~500 |
||
|
Hmotnosť (kg) |
1 pracovný valec |
cca 2 |
cca 3.5 |
|
2 pracovný valec |
cca 2.2 |
cca 4.5 |
|
|
Graf tlaku (MPa) |
min |
0,6 až 1> tlak v nádrži |
0.5 |
|
max |
20 |
6 |
|
Vlastnosti:
▶ Priamo ovládaný rozvádzač
▶ Dvojpolohový ventil s limitom zdvihu voliteľne
▶ Montáž pomocnej dosky
▶ Montážny vzor podľa DIN 24 340 forma A, ISO 4401 a CETOP - RP 121H
Aplikácia:
Ventily WH sú hydraulicky ovládané rozvádzače. Používajú sa na ovládanie zastavenia, spustenia a smeru prietoku.
Smerové ventily pozostávajú hlavne z krytu (1), jedného alebo dvoch ovládacích prvkov (2) (hydraulicky, pneumaticky ovládaný valec), riadiacej cievky (3), ako aj jednej alebo dvoch vratných pružín (4).
V kľude je ovládacia cievka (3) udržiavaná v strednej alebo východiskovej polohe vratnými pružinami (3) (okrem impulzného ventilu).
Ovládacia cievka (3) je ovládacími prvkami tlačená do požadovanej spínacej polohy.
So zarážkou typu ..OF/.
Hydraulicky alebo pneumaticky ovládané rozvádzače sú dostupné aj ako 2-polohové ventily s aretáciou (5). Pri použití ovládacích prvkov s aretáciou je možné zablokovať každú spínaciu polohu.
Bez vratnej pružiny, bez aretácie, typ..O/.
Pri použití ovládacích prvkov bez vratnej pružiny a bez aretácie nie je definovaná spínacia poloha v kľude.
Schéma štruktúry
Škrtiaca klapka kazety
Použitie kartušovej škrtiacej klapky je potom nevyhnutné vtedy, keď pri prepínaní v daných prevádzkových podmienkach dochádza k prietokom, ktoré prekračujú výkonové limity ventilu.
Je zapojený do P-kanálu smerového ventilu.
