Premýšľali ste niekedy nad tým, ako sa stavebné stroje pohybujú tak hladko a presne? Alebo ako môžu továrenské stroje tak presne riadiť svoju rýchlosť? Odpoveď často spočíva v malom, ale mohutnom komponente nazývanom hydraulický škrtiaci ventil.
V tejto príručke jednoducho rozoberieme všetko, čo potrebujete vedieť o hydraulických škrtiacich ventiloch. Či už ste študent, údržbár alebo ste len zvedaví, ako veci fungujú, tento článok vám pomôže pochopiť tieto dôležité zariadenia.
Čo je to hydraulický škrtiaci ventil?

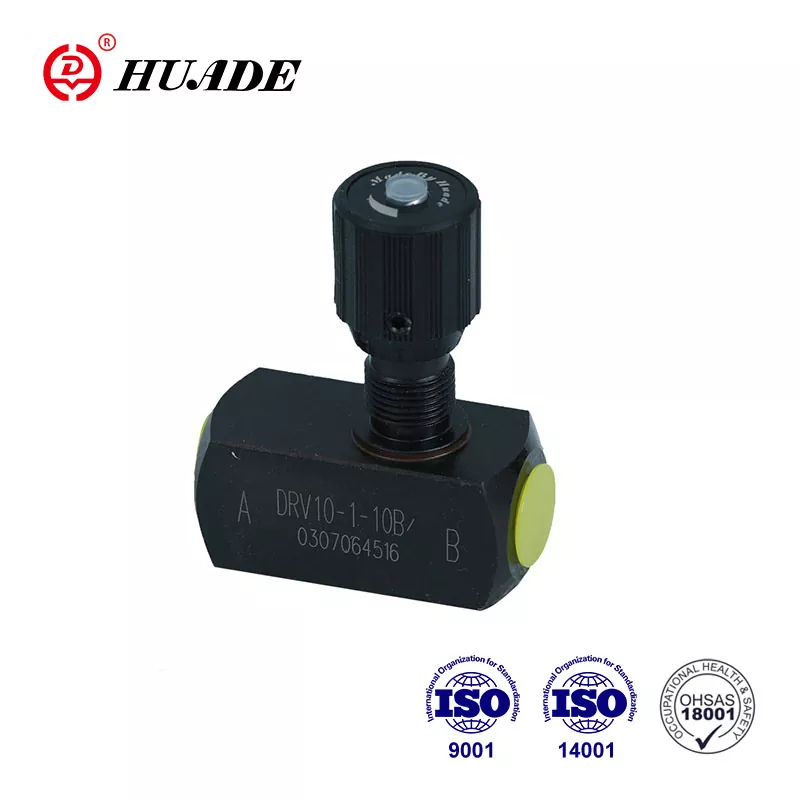

Hydraulický škrtiaci ventil je ako vodovodný kohútik pre hydraulické systémy. Rovnako ako otáčaním kohútika ovládate, ako rýchlo voda vyteká, škrtiaci ventil riadi, ako rýchlo preteká hydraulická kvapalina systémom.
Jednoduchá analógia:Predstavte si to takto: keď stlačíte záhradnú hadicu, vyteká menej vody a tečie pomalšie. Hydraulická škrtiaca klapka funguje podobne – vytvára menší otvor, cez ktorý musí tekutina prechádzať, čím sa prietok spomaľuje.
Prečo sú dôležité?
Hydraulické škrtiace ventily sú kľúčové, pretože:
- Ovládajte rýchlosť hydraulických valcov a motorov
- Zabezpečte, aby sa stroje pohybovali hladko namiesto trhavého pohybu
- Pomôžte operátorom pracovať s presnosťou
- Udržujte zariadenie v bezpečí tým, že zabránite náhlym pohybom
Ako funguje hydraulický škrtiaci ventil?
Veda za škrtiacimi ventilmi je v skutočnosti celkom jednoduchá. Všetko vychádza z jednej základnej myšlienky: čím menší je otvor, tým pomalší je prietok.
Tu je to, čo sa deje vo vnútri ventilu:
- Hydraulická kvapalina vstupuje do ventilu pod tlakom
- Kvapalina musí prechádzať cez malý otvor (nazývaný otvor)
- Veľkosť tohto otvoru je možné upraviť otáčaním kľučky alebo skrutky
- Menší otvor = pomalší prietok = pomalší pohyb stroja
- Väčší otvor = rýchlejší prietok = rýchlejší pohyb stroja
Jednoduchá matematika za tým
Nebojte sa – nebudeme tu príliš technickí! Je však dobré vedieť, že prietok závisí od troch hlavných vecí:
Veľkosť otvoru(väčší = väčší prietok)
Tlakový rozdielcez ventil (väčší tlak = väčší prietok)
Druh tekutinysa používa
Inžinieri používajú špeciálne vzorce na výpočet presných prietokov, ale základný princíp je ľahko pochopiteľný.
Typy hydraulických škrtiacich ventilov
Rovnako ako vo vašej domácnosti existujú rôzne typy vodovodných batérií, existuje niekoľko typov škrtiacich ventilov. Každý z nich je určený pre konkrétne úlohy.
1. Ihlový škrtiaci ventil
2. Excentrický škrtiaci ventil
3. Axiálny trojuholníkový drážkový ventil
4. Spätný ventil škrtiacej klapky
Špeciálne typy pre náročné úlohy
Tlakovo kompenzované ventily:Tieto sa automaticky upravia pri zmene tlaku v systéme a udržujú stabilný prietok.
Teplotne kompenzované ventily:Tieto sa prispôsobujú teplotným zmenám, ktoré ovplyvňujú hrúbku tekutiny.
Kde sa používajú hydraulické škrtiace ventily?
Tieto ventily nájdete na mnohých miestach, pravdepodobne viac, ako si uvedomujete:
Stavebné zariadenia
- Bagre: Ovládajte, ako rýchlo sa rameno pohybuje hore a dole
- Buldozéry: Spravujte rýchlosť pohybu čepele
- Žeriavy: Zabezpečte hladké zdvíhanie a spúšťanie
Továrenské stroje
- Montážne linky: Ovládanie rýchlosti dopravníkového pásu
- Lisy: Spravujte rýchlosť stláčania dielov
- Obrábacie stroje: Ovládajte rýchlosť rezania a vŕtania
Iné aplikácie
- Elektrárne: Ovládajte prietok pary a plynu
- Ropné rafinérie: Spravujte prietoky ropy
- Systémy HVAC: Riadenie prietoku vody pre vykurovanie a chladenie
- Testovacie zariadenie: Poskytnite presnú kontrolu testovania materiálu
Ako si vybrať správny škrtiaci ventil
Výber správneho škrtiaceho ventilu je ako výber správneho nástroja na prácu. Tu sú kľúčové veci, ktoré treba zvážiť:
1. Potreby prietoku
- Nízky prietok: Zvoľte ihlové ventily
- Vysoký prietok: Zvoľte škrtiace alebo excentrické ventily
2. Prevádzkový tlak
- Nízky tlak: Väčšina typov ventilov funguje dobre
- Vysoký tlak: Vyberte si axiálne ventily s trojuholníkovou drážkou
3. Typ zaťaženia
- Stabilné zaťaženie: Základné škrtiace ventily fungujú dobre
- Zmena zaťaženia: Zvážte tlakovo kompenzované ventily
4. Inštalačný priestor
- Stiesnené priestory: Vyberte si kompaktný dizajn
- Dostatok priestoru: Môže fungovať akýkoľvek typ
5. Požiadavky na údržbu
- Jednoduchá údržba: Vyberte si škrtiace klapky
- Komplexné systémy: Môžu vyžadovať špecializované typy
Údržba a odstraňovanie problémov
Ako každé mechanické zariadenie, aj škrtiace ventily potrebujú pravidelnú starostlivosť, aby správne fungovali.
Tipy na pravidelnú údržbu
Udržujte to čisté
- Používajte čistú hydraulickú kvapalinu
- Filtre pravidelne vymieňajte
- Systém pravidelne preplachujte
Skontrolujte opotrebovanie
- Skontrolujte tesnenia a O-krúžky
- Hľadajte škrabance na častiach ventilov
- Vymeňte opotrebované komponenty skôr, ako zlyhajú
Predchádzať problémom
- Držte nastavovacie rukoväte bezpečne
- Chráňte ventily pred nečistotami a vlhkosťou
- Dodržujte odporúčania výrobcu
Bežné problémy a riešenia
| Problém | Čo si všimnete | Pravdepodobná príčina | Čo robiť |
|---|---|---|---|
| Nekonzistentná rýchlosť | Stroj sa pohybuje nerovnomerne | Znečistený ventil alebo upchatý filter | Vyčistite systém, vymeňte filter |
| Únik oleja | Kvapaliny pod ventilom | Opotrebované tesnenia | Vymeňte tesnenia a tesnenia |
| Ventil sa nedá nastaviť | Rukoväť sa neotáča | Znečistenie alebo korózia | Vyčistite ventil, skontrolujte, či nie je poškodený |
| Podivné zvuky | Zvuky pískania alebo brúsenia | Kavitácia alebo opotrebované časti | Skontrolujte tlak, vymeňte opotrebované diely |
| Prehrievanie | Systém je príliš horúci | Nesprávna kvapalina alebo slabé chladenie | Používajte správnu kvapalinu, zlepšite chladenie |
Pochopenie hydraulických symbolov
Inžinieri používajú špeciálne symboly na zobrazenie škrtiacich ventilov v hydraulických diagramoch. Tieto symboly sú celosvetovo štandardizované, takže im rozumie každý.
Základný symbol škrtiacej klapky:Vyzerá to ako trojuholník, cez ktorý je šípka
Nastaviteľná škrtiaca klapka:Má šípku, ktorá ukazuje, že sa dá nastaviť
Spätný ventil škrtiacej klapky:Kombinuje symboly škrtiacej klapky a spätného ventilu
Tieto symboly pomáhajú technikom a inžinierom jasne komunikovať o hydraulických systémoch.
Výhody a nevýhody
Ako všetko v strojárstve, aj škrtiace ventily majú svoje klady a zápory.
Výhody
- Jednoduchý dizajn - menej častí na rozbitie
- Presné ovládanie - veľmi presné ovládanie rýchlosti
- Nákladovo efektívne - relatívne lacné
- Ľahko pochopiteľné - jednoduchá obsluha
- Spoľahlivá – osvedčená technológia, ktorá funguje
Nevýhody
- Strata energie – vytvára teplo obmedzením prietoku
- Môže sa upchať - malé otvory zachytávajú nečistoty
- Obmedzené na jednoduché ovládanie - nevhodné pre komplexnú automatizáciu
- Citlivé na čistotu tekutín – špinavá tekutina spôsobuje problémy
Tipy pre lepší výkon
Aby ste z vašich hydraulických škrtiacich ventilov vyťažili maximum:
- Používajte čistú tekutinu - Toto je najdôležitejšie pravidlo
- Správna veľkosť ventilov – Nepoužívajte príliš veľký alebo príliš malý ventil
- Nainštalujte bypass filtre - Extra filtrácia pomáha predchádzať problémom
- Monitorujte teplotu systému - Horúca kvapalina môže poškodiť tesnenia
- Uchovávajte záznamy o úpravách – Zapíšte si nastavenia pre rôzne operácie
- Operátori vlakov – Uistite sa, že ľudia vedia, ako zariadenie správne používať
Budúcnosť hydraulických škrtiacich ventilov
Technológia sa neustále zlepšuje a zlepšujú sa aj škrtiace ventily:
Inteligentné ventilys elektronickým ovládaním
Lepšie materiályktoré trvajú dlhšie
Integrácia s počítačmipre automatické ovládanie
Vylepšená účinnosťznížiť plytvanie energiou
Základný princíp riadenia prietoku však bude v hydraulických systémoch vždy dôležitý.
Záver
Hydraulické škrtiace ventily sa môžu zdať ako jednoduché zariadenia, ale zohrávajú kľúčovú úlohu pri bezproblémovom chode nášho moderného sveta. Od bagra, ktorý kopal váš základ, až po továrenský stroj na výrobu vášho auta, tieto ventily pomáhajú kontrolovať pohyb s presnosťou a spoľahlivosťou.
Pochopenie toho, ako fungujú, kde sa používajú a ako ich udržiavať, vám môže pomôcť:
- Urobte lepšie rozhodnutia pri výbere vybavenia
- Efektívnejšie riešenie problémov
- Oceňte inžinierstvo za každodennými strojmi
- Lepšie komunikujte s technikmi a inžiniermi
Či už sa len začínate učiť o hydraulike, alebo si chcete prehĺbiť svoje znalosti, pamätajte, že škrtiace ventily sú základnými stavebnými kameňmi kvapalinových energetických systémov. Zvládnite základy a budete na dobrej ceste k pochopeniu zložitejších hydraulických konceptov.
Keď nabudúce uvidíte kus stavebného zariadenia, ktoré funguje hladko alebo továrenský stroj pracujúci s presnosťou, budete vedieť, že niekde v tomto systéme si hydraulická škrtiaca klapka potichu plní svoju prácu – riadi prietok, riadi rýchlosť a všetko to umožňuje.
Potrebujete pomoc s výberom správnej škrtiacej klapky pre vašu aplikáciu? Zvážte konzultáciu s technikom hydraulických systémov, ktorý môže analyzovať vaše špecifické požiadavky a odporučiť najlepšie riešenie pre vaše potreby.
