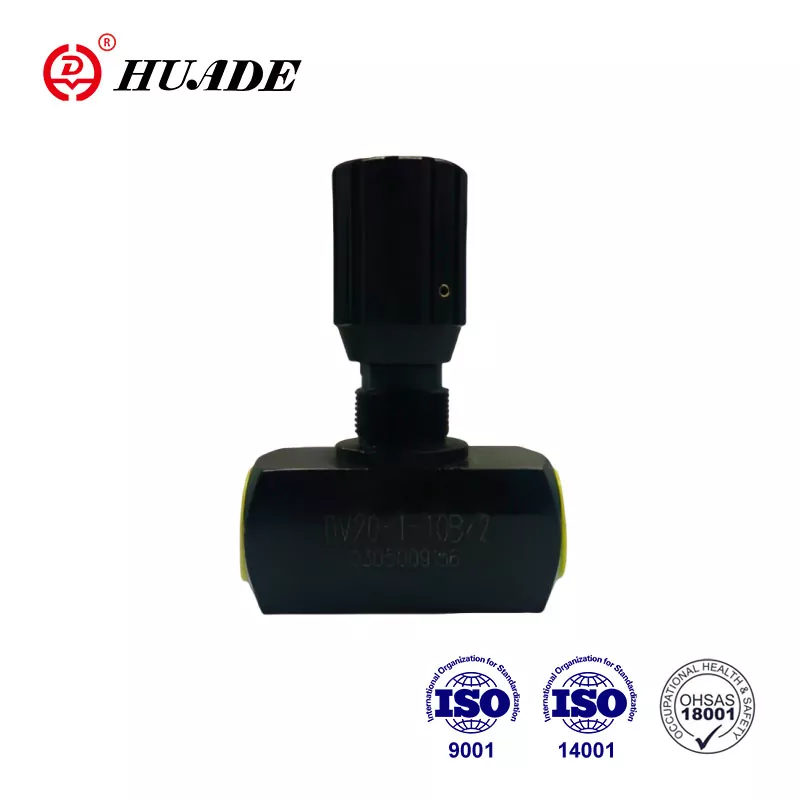

Škrtiaca klapka DV

Ventily typu DV sú škrtiaci/uzatvárací ventil. Huade Hydraulic, ktorá bola založená prostredníctvom strategického partnerstva medzi čínskou a nemeckou vládou v roku 1979, vytvorila veľkú výrobnú škálu. Vďaka zavedeniu pokročilej technológie od Rexroth ponúka Huade® škrtiaci/izolačný ventil DV vynikajúci výkon. Je to cenovo dostupná alternatíva k podobným produktom od medzinárodne renomovaných značiek.

Produktový parameter škrtiacej klapky DV

Vlastnosti produktu a použitie škrtiacej klapky DV

Vlastnosti:

▶ Závitové pripojenie

▶ Montáž pomocnej dosky

Aplikácia:

Škrtiace/uzavieracie ventily typu DV slúžia na nastavenie presného prietoku oleja a možno ich použiť aj pre funkciu uzatvárania.

Časť a symbol škrtiacej klapky DV

Škrtiace/uzatváracie ventily typu DV pozostávajú v podstate z puzdra (1), nastavovacieho gombíka (2) s blokovacím zariadením (3). Otočením nastavovacieho gombíka (2) doľava vreteno (4) s škrtiacou klapkou (5) zvýši prietokovú časť (6) na maximum. Otočením nastavovacieho gombíka (2) doprava vreteno (4) s škrtiacou klapkou (5) znižuje prietokovú časť (6) až do úplného uzavretia bez úniku. Pre opakované nastavenie je na hornom konci hriadeľa (4) k dispozícii farebná stupnica (7). Oblasť farebného trojuholníka (8) ukazuje, ako ďaleko je ventil otvorený (čím väčší je farebný trojuholník, tým väčší je otvor). . Nastavenie prietoku je zablokované pomocou aretačného zariadenia (3).

Štruktúra škrtiacej klapky DV

symbol škrtiacej klapky DV
