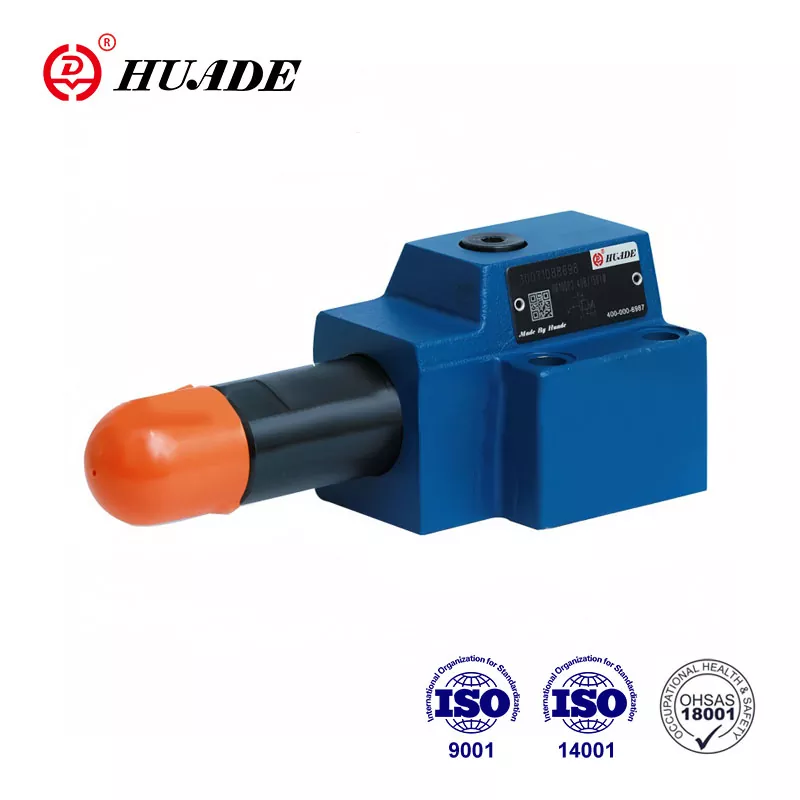

Typ DR 10 DP je redukčný ventil, ktorý sa používa na reguláciu tlaku. To, že tlakové ventily Huade® môžu nahradiť rovnaké sériové produkty, ktoré ponúka Rexroth, je spôsobené najmä dlhodobou spoluprácou so spoločnosťou Rexroth. V porovnaní s inými podobnými značkami sú produkty Huade® technologicky vyspelejšie a odolnejšie. Ceny týchto redukčných ventilov sú relatívne lacné. Továreň je národným kľúčovým podnikom a má v Číne vysokú reputáciu.
|
Maximálny prevádzkový tlak (Port P) (MPa) |
do 31.5 |
|
Max. sekundárny tlak (prípoj A) (MPa) |
až 2,5; až 7,5; až 15,0; až 21,0; do 31.5 |
|
Max. protitlak (porty T(Y)) (MPa) |
až do 16 |
|
Max. prietok (l/min) |
až 80 |
|
Tlaková kvapalina Minerálny olej |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|
Rozsah viskozity (mm²/s) |
10~800 |
|
Rozsah tlaku kvapaliny (℃) |
-30 až +80 |
|
Stupeň kontaminácie (um) |
Maximálny prípustný stupeň znečistenia kvapaliny je podľa NAS 1638 triedy 9. |
|
Hmotnosť (kg) |
cca 3 |
Vlastnosti:
▶ Pre montáž na pomocnú dosku
▶ 4 tlakové rozsahy
▶ 4 nastavovacie prvky
. Otočný gombík
. Hex. návlek na hlavu s ochranným uzáverom
. Uzamykateľný otočný gombík so stupnicou
. Otočný gombík so stupnicou
▶ S portom manometra
▶ Voliteľný spätný ventil
▶ Vzor pripojenia podľa DIN 24 340, forma D, ISO 5781 a CETOP - RP 121H
Aplikácia:
Na zníženie tlaku v systéme sa používa redukčný ventil typu DR 6 DP.
Ventil typu DR 10 DP je priamo ovládaný ventil 3-cestnej konštrukcie s funkciou odľahčenia tlaku na strane zníženého tlaku.
Nastavenie tlaku sa vykonáva pomocou prvku na nastavenie tlaku (1).
V pokoji je ventil normálne otvorený a kvapalina môže bez prekážok prúdiť z portu B do portu A. Tlak v porte A je prítomný aj na konci cievky (2), cez ovládacie vedenie (4), proti prítlačnej pružine ( 3). Keď tlak v prípojke A dosiahne úroveň tlaku nastavenú na pružine (3), cievka (2) sa presunie do ovládacej polohy a udrží tlak v prípojke A konštantný.
Kvapalina na ovládanie ventilu sa odoberá z portu A cez kontrolné vŕtanie.
Ak tlak v prípojke A ešte viac stúpne vplyvom vonkajších síl, cievka (2) sa posunie ešte ďalej smerom k tlačnej pružine (3).
To spôsobí, že sa prietoková cesta otvorí cez riadiacu plochu (5) v riadiacej cievke (2) do nádrže (prípoj Y). Do nádrže potom prúdi dostatočné množstvo tekutiny, aby sa zabránilo akémukoľvek ďalšiemu zvýšeniu tlaku.
Pružinová komora (6) sa odvádza do nádrže externe cez port Y.
K dispozícii je voliteľný spätný ventil (7), ktorý umožňuje voľný prietok z portu A do portu B.
Prípojka na manometer (8) umožňuje monitorovanie sekundárneho tlaku.
štruktúra DR10DP 1-40B
Symboly DR10 DP
