Ak pracujete s hydraulickými systémami, určite ste už počuli o smerovom ventile Rexroth 4WE 6 J. Tento ventil je jedným z najspoľahlivejších komponentov priemyselnej hydrauliky a pochopenie toho, ako funguje, vám môže pomôcť urobiť lepšie rozhodnutia pre vaše zariadenie.
4WE 6 J vyrába Bosch Rexroth, spoločnosť známa kvalitnými hydraulickými dielmi. Tento konkrétny ventil riadi smer toku tekutiny v hydraulických systémoch. Predstavte si to ako dopravný kontrolór pre hydraulický olej, ktorý ho nasmeruje tam, kam potrebuje, aby stroje fungovali správne.
Čím je 4WE 6 J výnimočný
Smerový ventil 4WE 6 J pre Rexroth vyniká svojou konštrukciou. Je to solenoidom ovládaný ventil, čo znamená, že na prepínanie polôh používa elektromagnety. Keď pošlete elektrický signál do ventilu, ten pohne vnútornými časťami, ktoré sa zmenia tam, kde prúdi olej.
Tento ventil má konfiguráciu 4/3. "4" znamená, že má štyri porty, kde sa pripájajú hydraulické vedenia. "3" znamená, že má tri polohy, do ktorých sa môže pohybovať. V strednej polohe sú všetky porty zatvorené. To je dôležité pre bezpečnosť, pretože keď ventil nedostane pokyn, čo má robiť, blokuje všetok prietok a drží všetko zablokované na mieste.
Ventil sa pomocou pružín automaticky vráti do tejto stredovej polohy. Keď vypnete elektrický signál, pružiny zatlačia vnútornú cievku späť do stredu. Tento dizajn s pružinou je spoľahlivý a bol testovaný na tisíckach strojov počas mnohých rokov.
Ako funguje cievka "J".
Písmeno "J" v názve hovorí o type cievky vo vnútri ventilu. Rôzne písmená znamenajú rôzne vzory prúdenia a cievka J má špecifický účel. V strednej polohe sú všetky štyri porty zablokované. Nič neprúdi dovnútra ani von. Toto sa nazýva konfigurácia uzavretého centra.
Keď zapnete jeden solenoid, ventil sa posunie, aby pripojil tlak k jednému pracovnému portu, zatiaľ čo ostatné zablokuje. Prepnite na druhý solenoid a spoje sa obrátia. To vám dáva presnú kontrolu nad tým, ktorým smerom sa pohybuje váš hydraulický valec alebo motor.
Dizajn s uzavretým stredom smerového ventilu 4WE 6 J pre Rexroth ho robí ideálnym pre stroje, ktoré potrebujú pri zastavení držať polohu. Obrábacie stroje, vstrekovacie stroje a lisy všetky ťažia z tejto funkcie. Keď je ventil v neutrálnej polohe, váš pohon zostane presne tam, kde je, bez unášania.
Technické špecifikácie, ktoré by ste mali vedieť
4WE 6 J používa štandardný montážny vzor NG6, tiež nazývaný CETOP 03. Táto štandardizácia znamená, že ho môžete v prípade potreby nahradiť inými ventilmi NG6. Montážne otvory sú presne rozmiestnené, so štyrmi závitmi M5 v špecifickom vzore, ktorý zodpovedá priemyselným štandardom.
Tento ventil zvládne tlak až 350 barov na hlavné porty. Maximálny prietok je 80 litrov za minútu pri použití DC solenoidov. Ventil pracuje s hydraulickým olejom, ktorý má viskozitu medzi 10 a 500 mm²/s a môže pracovať pri teplotách od -20°C do +80°C.
V hydraulických systémoch je dôležitý čas odozvy. 4WE 6 J prepína polohy približne za 20 až 70 milisekúnd, keď ho zapnete, a za 10 až 60 milisekúnd, keď ho vypnete. Táto rýchla odozva pomáha strojom pracovať hladko bez oneskorenia.
Solenoidy sa dodávajú v rôznych variantoch napätia. Bežné možnosti zahŕňajú 24 V DC, ktoré je najobľúbenejšie v priemyselnom prostredí. Môžete tiež získať verzie 12 V DC, 110 V AC alebo 230 V AC. Verzie s jednosmerným prúdom spotrebúvajú približne 30 wattov a môžu bežať nepretržite bez prehrievania.
Kde sa tieto ventily používajú
Výrobné závody používajú rozvádzač 4WE 6 J pre Rexroth v mnohých aplikáciách. V strojárňach tieto ventily riadia pohyb rezných nástrojov a držiakov obrobkov. Funkcia uzavretého stredu zabraňuje nežiaducemu pohybu pri nečinnosti stroja, čo zvyšuje bezpečnosť a presnosť.
Vstrekovacie stroje sa spoliehajú na tieto ventily na ovládanie otvárania a zatvárania formy. Vysoká rýchlosť prepínania pomáha udržiavať rýchlosť výroby a spoľahlivé centrovanie zaisťuje konzistentnú kvalitu dielov. Niektoré formovacie stroje cyklujú tisíckrát za deň a 4WE 6 J zvládne až 15 000 cyklov za hodinu.
Lisovacie stroje používajú tieto ventily na ovládanie pohybu barana. Schopnosť udržať tlak pri vycentrovaní je nevyhnutná pre operácie tvárnenia, kde je potrebné obrobok počas spracovania pevne držať. Vysoký tlak ventilu 350 barov poskytuje dostatok kapacity pre náročné aplikácie.
Automatizované výrobné linky majú často viacero ventilov 4WE 6 J, ktoré spolupracujú. Každý ventil riadi iný valec alebo motor a všetky koordinujú pohyb produktov cez rôzne stanice. Štandardizovaná montáž uľahčuje inštaláciu a údržbu celého systému.
Čítanie čísla modelu
Rexroth používa pre svoje ventily podrobný systém kódovania. Typické úplné číslo modelu môže byť 4WE 6 J6X/EG24N9K4. Každá časť tohto kódu vám hovorí niečo konkrétne o ventile.
"4WE" na začiatku vám hovorí, že ide o štvorcestný, solenoidom ovládaný smerový ventil. „6“ znamená, že ide o veľkosť NG6. "J" je typ cievky, o ktorom sme hovorili vyššie. „6X“ sa vzťahuje na sériu komponentov, ktorá sa týka výkonnostných charakteristík.
Za lomkou „E“ znamená, že má solenoidy s mokrým čapom, ktoré sú v hydraulickom oleji. "G24" znamená, že používa 24V DC napájanie. "N" vám hovorí o materiáloch tesnenia, pričom N sú štandardné gumové tesnenia NBR. Časť „9K4“ obsahuje ďalšie možnosti, ako sú funkcie manuálneho prepisovania a typy konektorov.
Pochopenie tohto kódovania pomáha pri objednávaní náhradných ventilov alebo porovnávaní rôznych modelov. Smerový ventil 4WE 6 J pre Rexroth môže mať mnoho variácií na základe vašich špecifických potrieb a číslo modelu zachytáva všetky tieto detaily.
Bežné problémy a riešenia
Ako každá mechanická súčasť, aj tieto ventily môžu časom spôsobiť problémy. Najčastejším problémom je lepenie, kedy sa cievka vo vnútri tela ventilu nepohybuje hladko. K tomu zvyčajne dochádza v dôsledku kontaminácie hydraulického oleja.
Vnútorná vôľa v 4WE 6 J je veľmi malá, medzi 3 a 13 mikrometrami. To je menšie ako ľudský vlas. Keď sa čiastočky nečistôt dostanú do oleja, môžu sa v týchto tesných priestoroch zaseknúť a zabrániť pohybu cievky. Toto sa nazýva silt-lock a môže poškodiť ventil, ak sa to nerieši.
Udržiavanie čistého hydraulického oleja predchádza väčšine problémov. Používajte filtre, ktoré spĺňajú normy čistoty ISO 4406 20/18/15 alebo lepšie. Pravidelne vymieňajte filtre a sledujte známky kontaminácie, ako je zakalený olej alebo neobvyklé zvuky zo systému.
Vyhorenie cievky je ďalším problémom, ktorý sa môže vyskytnúť. Ak sa cievka zasekne a nemôže sa pohnúť, solenoid odoberie viac prúdu a snaží sa ju zatlačiť. Tento extra prúd vytvára teplo, ktoré môže poškodiť vinutia cievky. AC verzie ventilu sú náchylnejšie na tento problém ako DC verzie.
Kontrola elektrického napájania pomáha predchádzať problémom s cievkou. Uistite sa, že vaše napätie nepresahuje 10 % menovitého napätia. Spoje musia byť čisté a tesné, so správnym utesnením proti vlhkosti. Ventil používa konektory s krytím IP65 alebo IP67 v závislosti od verzie, preto tieto tesnenia riadne udržiavajte.
Vnútorný únik sa zvyšuje so starnutím ventilov. Ide o bežné opotrebovanie, ale nadmerná netesnosť ovplyvňuje výkon systému. Ak spozorujete pomalšie otáčky ovládača alebo zníženú prídržnú silu, príčinou môže byť vnútorný únik. Testovanie poklesu tlaku na ventile môže pomôcť diagnostikovať tento problém.
Tipy na údržbu
Vďaka pravidelnej údržbe bude váš smerový ventil 4WE 6 J pre Rexroth spoľahlivo fungovať. Samotný ventil nepotrebuje veľkú pozornosť, ale hydraulický systém okolo áno. Dodržiavanie niekoľkých jednoduchých postupov výrazne predlžuje životnosť ventilu.
Najdôležitejšia je kvalita oleja. Dodržiavajte zásadu „čistý, chladný a suchý“. Čistý olej zabraňuje kontaminácii. Chladný olej znižuje opotrebovanie a predlžuje životnosť komponentov. Suchý olej zabraňuje korózii a udržuje správnu viskozitu. Pravidelne kontrolujte olej a vymieňajte ho podľa odporúčaní výrobcu.
Pomáha aj regulácia teploty. Ventil môže fungovať až do 80 °C, ale pre dlhú životnosť je lepšia prevádzka s chladičom. Ak je váš systém horúci, zvážte pridanie výmenníka tepla. Cievky elektromagnetu môžu na svojom povrchu dosiahnuť 150 °C, ale chladnejšia prevádzka znižuje elektrické namáhanie.
Mnoho ventilov 4WE 6 J obsahuje možnosti manuálneho ovládania. Umožňujú vám pohybovať ventilom ručne, keď je stroj vypnutý alebo počas odstraňovania problémov. Pri použití manuálneho ovládania udržujte tlak v systéme pod 50 barov, aby ste sa vyhli nadmernej sile. Nikdy nestláčajte obe manuálne ovládania súčasne.
Montážna poloha ventil príliš neobmedzuje. Môžete ho nainštalovať v akejkoľvek orientácii, aj keď horizontálna montáž často funguje najlepšie na odvod tepla. Uistite sa, že okolo solenoidov je dostatočný priestor na cirkuláciu chladiaceho vzduchu.
Alternatívy a kompatibilita

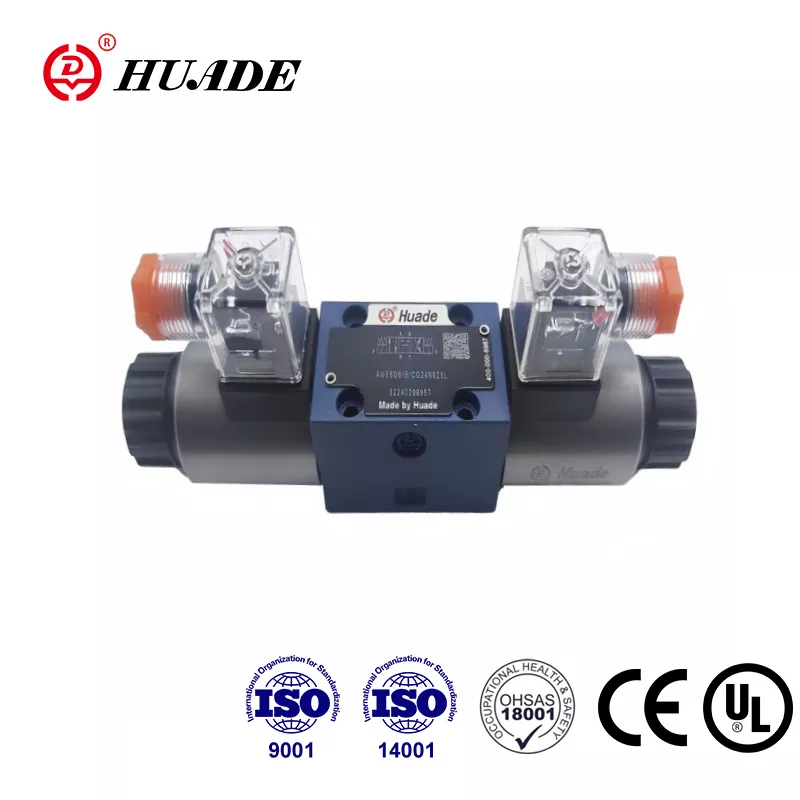

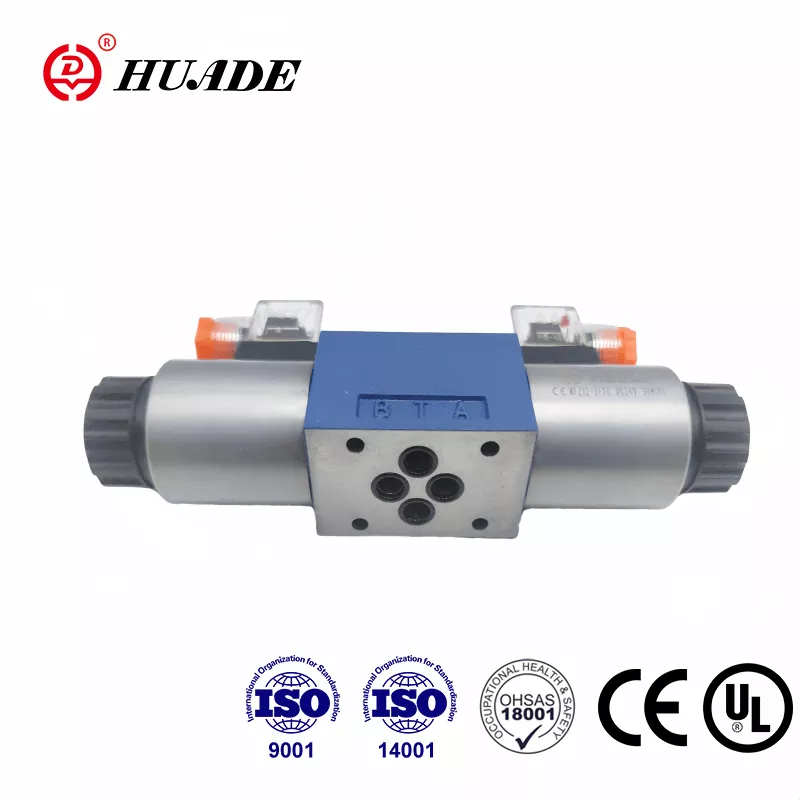

Zatiaľ čo Rexroth vyrába kvalitné ventily, iní výrobcovia ponúkajú kompatibilné alternatívy. Pochopenie vašich možností pomáha pri získavaní zdrojov a riadení nákladov. Akýkoľvek ventil s montážnym vzorom NG6 sa fyzicky zmestí tam, kde sa montuje 4WE 6 J.
Yuken vyrába DSG-01-3C3, ktorý poskytuje podobnú funkčnosť s uzavretou stredovou cievkou. Parker ponúka sériu D1VW s porovnateľnými prietokmi. Eaton Vickers má model DG4V-3-6C. Tieto alternatívy zvyčajne stoja o 20 % až 30 % menej ako originálne diely Rexroth.
Pri zvažovaní alternatív starostlivo prispôsobte menovité tlaky, prietokovú kapacitu a elektrické špecifikácie. Nie všetky ventily NG6 sú rovnaké. Niektoré môžu mať odlišné časy odozvy alebo spínacie charakteristiky, ktoré ovplyvňujú vašu aplikáciu.
Smerový regulačný ventil 4WE 6 J pre Rexroth má osvedčené výsledky so strednou dobou medzi poruchami meranou v rokoch. Niektoré alternatívne značky nemusia zodpovedať tejto spoľahlivosti. Pri kritických aplikáciách majú dodatočné náklady na originálne diely Rexroth často zmysel.
Ďalšiu možnosť ponúkajú služby prestavby. Niekoľko spoločností sa špecializuje na renováciu hydraulických ventilov. Rozoberajú, čistia, vymieňajú opotrebované diely a testujú ventil, aby bol ako nový. Prestavané ventily stoja menej ako nové a môžu dobre fungovať pre menej náročné aplikácie.
Kde kúpiť
Nájsť dodávateľa pre 4WE 6 J by nemalo byť zložité. Bosch Rexroth má oficiálny internetový obchod na adrese [store.boschrexroth.com] (http://store.boschrexroth.com/), kde si môžete priamo objednať. To zaručuje originálne diely a riadne krytie záruky.
Priemyselní distribútori zásobujú tieto ventily regionálne. Spoločnosti ako Motion Industries, Applied Industrial Technologies a ďalší špecialisti na hydrauliku ponúkajú produkty Rexroth. Spolupráca s miestnym distribútorom vám poskytuje technickú podporu a rýchlejšie dodanie pre naliehavé potreby.
Online trhy ako eBay majú nové aj použité ventily. Ceny za nové jednotky sa zvyčajne pohybujú od 300 do 500 USD v závislosti od konkrétneho modelu a možností. Použité ventily sa predávajú za 100 až 250 USD, hoci záručné krytie vymieňate za nižšiu cenu.
Ázijskí dodávatelia na platformách ako Shopee alebo Alibaba ponúkajú kompatibilné verzie za nižšie ceny, niekedy okolo 150 dolárov. Kvalita sa líši v závislosti od týchto zdrojov, takže ak sa rozhodnete pre túto cestu, dôkladne preskúmajte predajcu. V prípade kritických aplikácií sa obráťte na známych dodávateľov.
Pri objednávke si pripravte kompletné číslo modelu. Smerový regulačný ventil 4WE 6 J pre Rexroth sa dodáva v mnohých konfiguráciách a nesprávne nastavenie napätia alebo typu konektora spôsobuje problémy. Pred nákupom si dvakrát skontrolujte elektrické špecifikácie a montážne detaily.
Úvahy o inštalácii
Správna inštalácia 4WE 6 J zaručuje dobrý výkon a dlhú životnosť. Začnite s čistým montážnym povrchom. Ventil tesní proti tomuto povrchu a akékoľvek škrabance alebo nečistoty môžu spôsobiť únik. Použite správny uťahovací moment na montážne skrutky, aby ste predišli deformácii tela ventilu.
Pripojenia portov by mali byť čisté a správne dimenzované. Ventil používa štandardné veľkosti portu NG6 a vaše hydraulické vedenia sa musia zhodovať. Použitie poddimenzovaných vedení obmedzuje prietok a zvyšuje tlakovú stratu. Nadrozmerné linky plytvajú priestorom, ale neznižujú výkon.
Pri pripájaní elektrickej energie postupujte podľa schémy zapojenia pre váš konkrétny model. Solenoidy sa zvyčajne pripájajú k ovládaču alebo spínaču, ktorý poskytuje príslušné napätie. Niektoré modely obsahujú kontrolky, ktoré ukazujú, ktorý solenoid je pod napätím, čo pomáha pri riešení problémov.
Zvážte pridanie tlakomerov na kľúčové body vo vašom systéme. Monitorovanie tlaku na ventilových portoch pomáha diagnostikovať problémy a optimalizovať výkon. Tlakové spínače môžu poskytnúť bezpečnostné blokovanie, aby sa zabránilo prevádzke mimo bezpečných parametrov.
Práca s rôznymi tekutinami
Väčšina hydraulických systémov používa minerálny olej a 4WE 6 J pracuje s týmito kvapalinami dokonale. Štandardné tesnenia NBR zvládajú oleje na báze ropy v širokom rozsahu teplôt. To pokrýva väčšinu priemyselných aplikácií.
Niektoré systémy vyžadujú kvapaliny šetrné k životnému prostrediu, ako je HFC (vodný glykol) alebo HFD (syntetický ester). Smerový regulačný ventil 4WE 6 J pre Rexroth môže pracovať s týmito kvapalinami, ale potrebujete správny materiál tesnenia. Objednajte si ventil s tesnením FKM (Viton), označeným písmenom „V“ v kóde modelu namiesto „N“.
Kvapaliny na vodnej báze znižujú životnosť v porovnaní s minerálnym olejom. Rexroth odhaduje približne o 30 % kratšiu životnosť pri použití kvapalín HFC. Zvýšené opotrebovanie pochádza z rôznych mazacích vlastností a potenciálnej kavitácie. Ak musíte použiť tieto kvapaliny, zvážte mierne predimenzované komponenty na kompenzáciu.
Limity prevádzkovej teploty sa menia aj s rôznymi kvapalinami. Kvapaliny HFC obmedzujú maximálnu teplotu na 50 °C namiesto limitu 80 °C pri minerálnom oleji. Ak používate alternatívne hydraulické kvapaliny, naplánujte si chladiaci systém podľa toho.
Pochopenie výkonnostných kriviek
Rexroth poskytuje údaje o výkone v technických príručkách, ktoré ukazujú, ako sa ventil správa v rôznych podmienkach. Krivky poklesu tlaku ukazujú, koľko tlaku stratíte pri pretláčaní oleja cez ventil pri rôznych prietokoch. Pri cievke J počítajte s poklesom tlaku asi 2 bary pri 20 litroch za minútu.
Tento pokles tlaku predstavuje plytvanie energiou vo vašom systéme. Vyššie prietoky vytvárajú väčší pokles tlaku podľa zakriveného vzťahu. Pri navrhovaní hydraulického okruhu zohľadnite túto stratu, aby ste zabezpečili, že akčné členy dostanú primeraný tlak.
Limit výkonu pre smerový regulačný ventil 4WE 6 J pre Rexroth je 8. Ide o špecifickú metriku Rexroth, ktorá spája prietok, tlak a viskozitu oleja s tvorbou tepla. Zotrvanie pod touto hranicou zabraňuje prehriatiu počas nepretržitej prevádzky.
Frekvencia spínania ovplyvňuje životnosť ventilu. Zatiaľ čo ventil môže mechanicky cyklovať až 15 000-krát za hodinu, typické aplikácie bežia oveľa pomalšie. Vyššie rýchlosti cyklovania urýchľujú opotrebovanie tesnení a komponentov solenoidu. Prispôsobte svoju prevádzkovú frekvenciu vašim skutočným potrebám, nie ju maximalizujte.
Dokumentácia a podpora
Bosch Rexroth poskytuje podrobnú technickú dokumentáciu pre svoje ventily. V hlavnom katalógovom liste sú uvedené rozmery, montážne detaily a základné špecifikácie. Podrobnejšie príručky vysvetľujú postupy inštalácie, požiadavky na údržbu a kroky na riešenie problémov.
Tieto dokumenty si môžete stiahnuť z webovej stránky Rexroth alebo si ich vyžiadať od distribútorov. Technická príručka pre váš konkrétny model vám pomôže pri inštalácii a údržbe. Dokumenty obsahujú hydraulické symboly, ktoré ukazujú, ako znázorniť ventil v schémach zapojenia.
Tím technickej podpory spoločnosti Rexroth vám môže pomôcť s otázkami týkajúcimi sa aplikácií. Ak si nie ste istí, či 4WE 6 J vyhovuje vašim potrebám, môžu vám odporučiť alternatívy alebo navrhnúť úpravy. Táto podpora je cenná pri navrhovaní nových systémov alebo modernizácii existujúcich zariadení.
Online nástroje na výber vám umožňujú konfigurovať ventily podľa vašich požiadaviek. Zadajte svoj prietok, tlak, napätie a ďalšie parametre a nástroj navrhne vhodné modely. To pomáha zaistiť, aby ste dostali presne to, čo potrebujete, bez manuálneho dekódovania čísel modelov.
Záverečné myšlienky
Smerový regulačný ventil 4WE 6 J pre Rexroth predstavuje osvedčenú technológiu v hydraulickom ovládaní. Jeho solenoidom ovládaný, pružinovo centrovaný dizajn s uzavretým stredovým polohovaním slúži pre nespočetné množstvo aplikácií po celom svete. Pochopenie toho, ako funguje, vám pomôže efektívne ho používať a správne ho udržiavať.
Medzi kľúčové výhody patrí štandardizovaná montáž NG6, spoľahlivá funkcia uzavretého stredu a široká dostupnosť dielov a podpory. Ventil zvláda vysoké tlaky a poskytuje citlivé prepínanie pre presné ovládanie. Rôzne možnosti a konfigurácie napätia sa prispôsobujú rôznym požiadavkám stroja.
Správna inštalácia a údržba udrží tieto ventily v prevádzke roky. Čistý hydraulický olej je najdôležitejším faktorom životnosti ventilu. Pravidelné výmeny filtra a pozornosť venovaná prevádzkovej teplote predíde väčšine problémov ešte pred ich spustením.
Či už vymieňate chybný ventil, navrhujete nový stroj alebo sa len snažíte pochopiť svoje existujúce vybavenie, 4WE 6 J si zaslúži pozornosť. Jeho desaťročiami overený výkon v náročných priemyselných aplikáciách hovorí o jeho kvalite a spoľahlivosti. Pri správnej starostlivosti bude tento ventil dobre slúžiť vášmu hydraulickému systému mnoho rokov.
