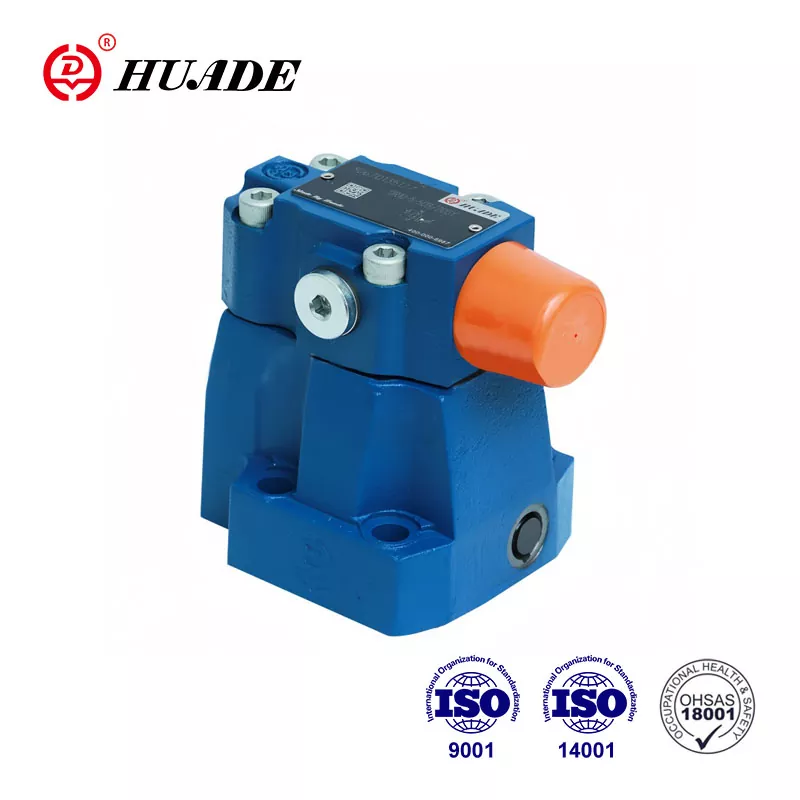

Na reguláciu tlaku sa používa redukčný ventil typu DR 20. Zavedením pokročilej technológie Rexroth a najmodernejšieho výrobného zariadenia z celého sveta majú redukčné ventily Huade® dobrú kvalitu a nízku cenu. Huade je známa čínska národná značka a jej produkty sú široko používané v mnohých oblastiach, ako sú strojárske stroje, ochrana vody, obrábacie stroje, ropa a petrochemické výrobky atď.
|
Vstupný tlak, port B (MPa) |
do 31.5 |
|||
|
Výstupný tlak, port A (MPa) |
do 5.0, 10.0, 20.0, 31.5 |
|||
|
Protitlak, port Y (MPa) |
do 31.5 |
|||
|
Maximálny prietok (montáž na dosku) (L/min) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Max. prietok (závitové pripojenia) (l/min) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Tekutina |
Minerálny olej (pre tesnenie NBR) príp |
|||
|
Rozsah teploty kvapaliny (℃) |
-30 až +80 |
|||
|
Rozsah viskozity (mm²/s) |
10 až 800 |
|||
|
Vážený pred kontamináciou |
Maximálny prípustný stupeň |
|||
|
Charakteristické krivky (merané pri v = 41 mm2/s a t = 50 °C) |
||||
Vlastnosti:
▶ Montáž pomocnej dosky
▶ Pre závitové spojenia
▶ Pre montáž na rozdeľovač
▶ 4 nastavovacie prvky:
. Otočný gombík
. Rukáv so šesťhranom a ochranným uzáverom,
. Uzamykateľný otočný gombík so stupnicou
. Otočný gombík so stupnicou
▶ 4 nastavenia tlaku voliteľný spätný ventil (iba pre ventil na montáž na dosku)
Aplikácia:
Riadiaci redukčný ventil DR 20 slúži na zníženie tlaku v systéme.

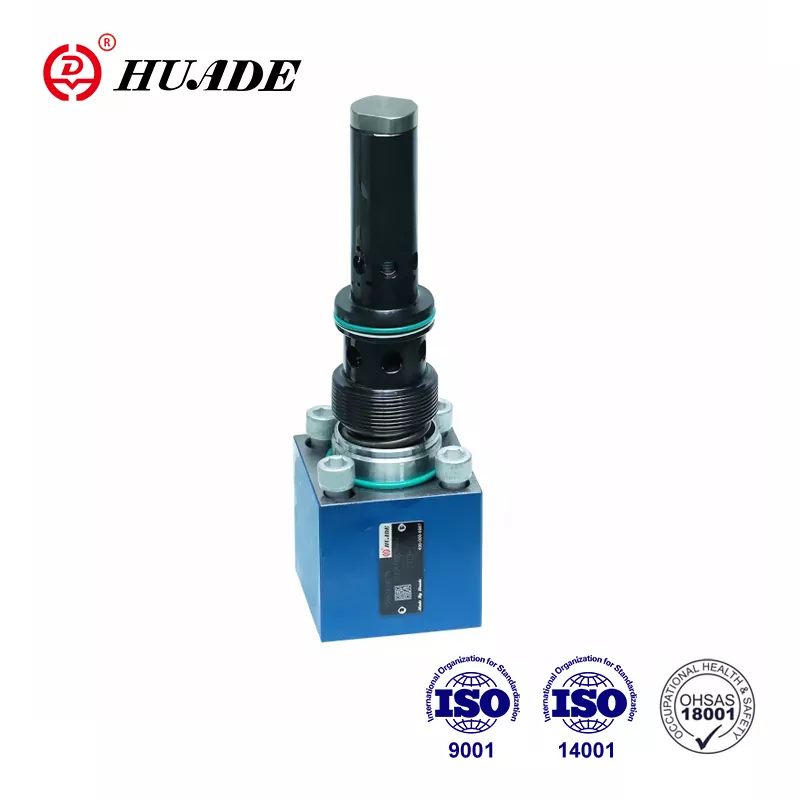

Tlakové ventily typu DR 20 sú pilotne ovládané redukčné ventily, ktoré sú ovládané zo sekundárneho okruhu. V podstate pozostávajú z hlavného ventilu (1) s vložkou hlavnej cievky (3) a riadiaceho ventilu (2) s prvkom na nastavenie tlaku.
V pokoji sú ventily otvorené, kvapalina môže voľne prechádzať z portu B do portu A cez vložku hlavnej cievky (3).
Tlak prítomný v porte A pôsobí na spodnú stranu hlavnej cievky. Súčasne pôsobí tlak na guľôčku (6) v riadiacom ventile (2) cez otvor (4) na pružinou zaťaženej strane hlavného piesta (3) a cez port (5). Rovnako pôsobí na guľôčku (6) cez otvor (7), riadiace vedenie (8), spätný ventil (9) a otvor (10). Podľa nastavenia pružiny (11) sa pred guľou (6), v otvore (5) a v komore pružiny (12) vytvorí tlak, ktorý drží riadiaci piest (13) v
otvorenej polohe. Kvapalina môže voľne prúdiť z portu B do portu A cez vložku hlavnej cievky (3), kým tlak v porte A neprekročí hodnotu nastavenú na pružine (11) a neotvorí guľôčku (6).
piest (13) sa presunie do zatvorenej polohy.
Požadovaný znížený tlak sa dosiahne, keď sa dosiahne rovnováha medzi tlakom v prípojke A a tlakom nastaveným na pružine (11). Vypúšťanie riadiaceho oleja z komory pružiny (14) do nádrže sa uskutočňuje externe cez ovládacie vedenie (15).
Voľný spätný tok z portu A do B možno dosiahnuť inštaláciou voliteľného spätného ventilu (16).
Prípojka manometra (17) umožňuje kontrolu zníženého tlaku v prípojke A.
Konštrukcia uchytenia podložky typu DR 20...50B
Symboly DR ...50B
