skúsenosti zo spolupráce s Rexrothom z roku 1979. Huade® diaľkovo ovládaný poistný ventil DBT má prijateľnú cenu. Je technologicky vyspelejší a odolnejší ako podobné produkty z tejto rady. Huade Hydraulic kladie veľký dôraz na kvalitu. Továreň prevádzkuje viac ako 750 kusov moderných výrobných zariadení dovážaných z celého sveta na zabezpečenie kvality hydraulických ventilov. Všetky tlakové ventily budú pred opustením továrne podrobené prísnym testom. Továreň prešla ISO9001, ISO14001 a OH SAS18001. Huade® je vynikajúca značka v čínskom hydraulickom priemysle. Séria tlakových regulačných ventilov je široko používaná v námornom hydraulickom systéme a iných oblastiach vďaka vynikajúcemu výkonu.
|
Technické údaje |
||
|
Tlaková kvapalina |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|
|
Rozsah teplôt (℃) |
-30～+80 |
|
|
Rozsah viskozity (mm2/s) |
10~800 |
|
|
max. prietok (l/min) |
3 |
|
|
max. prevádzkový tlak (MPa) |
31.5 |
|
|
max. Nastavovací tlak (MPa) |
do 10. alebo 31.5 |
|
|
Spätný tlak |
DBT (MPa) |
|
|
DBWT (MPa) |
Až 10 (AC); až 16 (DC) |
|
Vlastnosti:
▶ diaľkové ovládanie
▶ Montáž pomocnej dosky
▶ tri nastavovacie prvky:
▶ Otočný gombík
▶ Hex. skrutka s hlavou s ochranným uzáverom
▶ Uzamykateľný otočný gombík so stupnicou

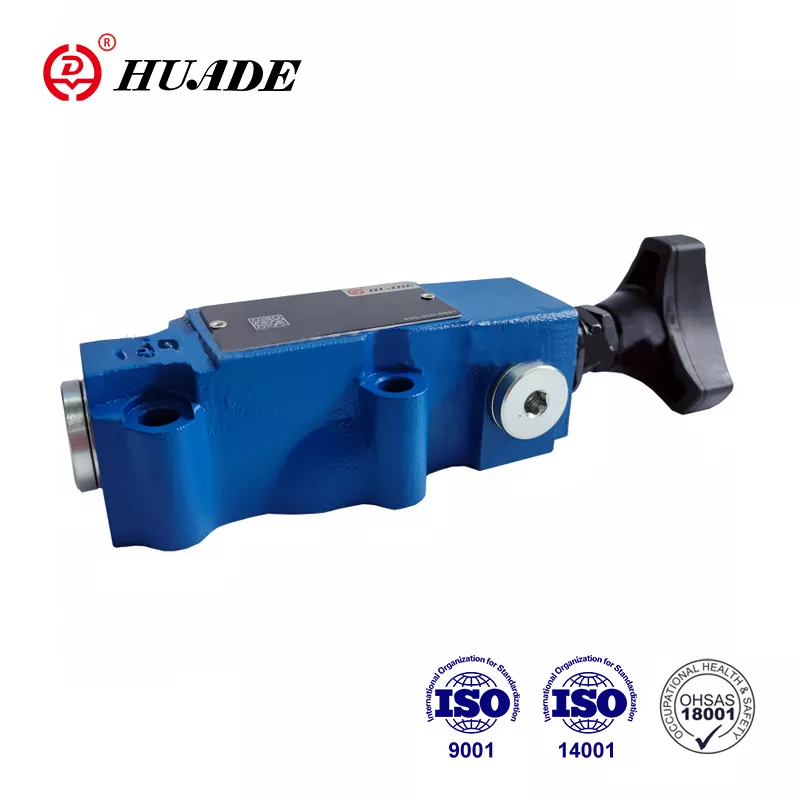

Diaľkovo ovládané tlakové ventily typu DBT a DBWT sú pilotne ovládané tlakové poistné ventily.
Typ DBT pozostáva hlavne z hlavného ventilu (1), hlavnej cievky (2), sedla ventilu (3) a nastavenia (6)
Tlak systému pôsobí na cievku (2) cez otvor. Ak tlak prekročí hodnotu ventilu nastavenú na pružine, tlaková kvapalina odtečie do nádrže z portu T (alebo externého odtoku).
Konštrukcia a symboly pretlakového ventilu DBT
1.Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.
2. Nádrž musí byť utesnená a na vstupe vzduchu musí byť nainštalovaný vzduchový filter.
3. Výrobky bez pomocnej dosky pri opustení továrne.
4. Upevňovacie skrutky ventilov musia mať vysokú intenzitu (trieda 10.9). Vyberte a použite ich podľa parametra uvedeného vo vzorkovníku.
5. Požadovaná drsnosť povrchu spojeného s ventilom drsnosť povrchu je 0,8.
6. Povrchová úprava protikusu je požadovaná na 0,01/100 mm.
