Pretlakové ventily DB.K

Zavedením pokročilej technológie Rexroth dosiahla spoločnosť Huade Hydraulic významný pokrok v dizajne, výrobe hydraulických komponentov a integrovaných zariadení. Pretlakové ventily Huade® DB.K sú odolnejšie v porovnaní s inými podobnými produktmi. Môžu nahradiť produkty, ktoré ponúka Rexroth v rovnakej sérii. S cieľom poskytnúť cenovo dostupné produkty, továreň venuje väčšiu pozornosť praktickosti a zároveň zavádza viac ako 750 pokročilých výrobných zariadení z celého sveta na zabezpečenie kvality. Továreň prešla ISO9001, ISO14001 a OH SAS18001. Hydraulické tlakové ventily Huade® získali široké uznanie na trhu. Vďaka spoľahlivej kvalite a stabilnému výkonu sú široko používané v rôznych priemyselných prostrediach, ako sú stavebné stroje a námorný hydraulický systém.

Produktový parameter pretlakových ventilov DB.K

Vlastnosti produktu a použitie pretlakových ventilov DB.K

Vlastnosti:

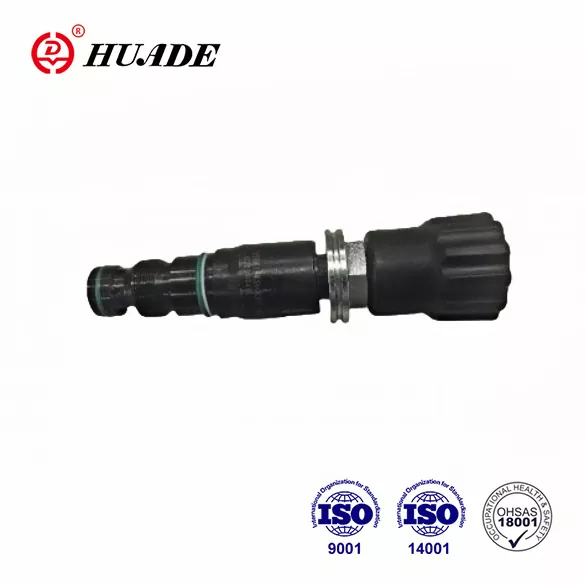

▶ Kartušový ventil

▶ 4 tlakové rozsahy

▶ 4 nastavovacie prvky

. Otočný gombík

. Rukáv so šesťhranom a ochranným uzáverom

. Uzamykateľný otočný gombík so stupnicou

. Otočný gombík so stupnicou

Aplikácia:

Pretlakové ventily typu DB..K.. sú pilotne ovládané pretlakové ventily na inštaláciu do kartuše. Používajú sa na obmedzenie tlaku v hydraulickom systéme.

Funkcia, časť a symboly pretlakových ventilov DB.K

Nastavenie tlaku v systéme sa vykonáva pomocou nastavovacieho prvku (4). V pokoji sú ventily zatvorené. Tlak v prípojke A pôsobí na cievku (1). Súčasne tlak prechádza otvorom (2) na pružinou zaťaženú stranu cievky (1) a cez otvor (3) do vodiaceho ventilu (6). Ak tlak

v porte Vystúpi nad hodnotu nastavenú na pružine (5), otvorí sa vodiaca klapka (6). Kvapalina teraz môže prúdiť z pružinovej strany cievky (1), otvoru (3) a kanála (8) do portu Y. Výsledný pokles tlaku posúva cievku (1), čo spôsobí otvorenie spojenia z A do B, pričom tlak nastavený na pružine (5) sa udržiava.

Spätný prívod riadiaceho oleja z dvoch komôr pružiny sa odoberá externe cez port Y.

štruktúra DB 10 K2-40B

Symbol

Všimnite si

1.Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.

2. Nádrž musí byť utesnená a na vstupe vzduchu musí byť nainštalovaný vzduchový filter.

3. Výrobky bez podložky pri opustení továrne, ak ich potrebujete, objednajte si ich špeciálne.

4. Upevňovacie skrutky ventilov musia mať vysokú intenzitu (trieda 10.9). Vyberte a použite ich podľa parametra uvedeného vo vzorkovníku.

5. Požadovaná drsnosť povrchu spojeného s ventilom drsnosť povrchu je 0,8.

6. Povrchová úprava protikusu je požadovaná na 0,01/100 mm.
