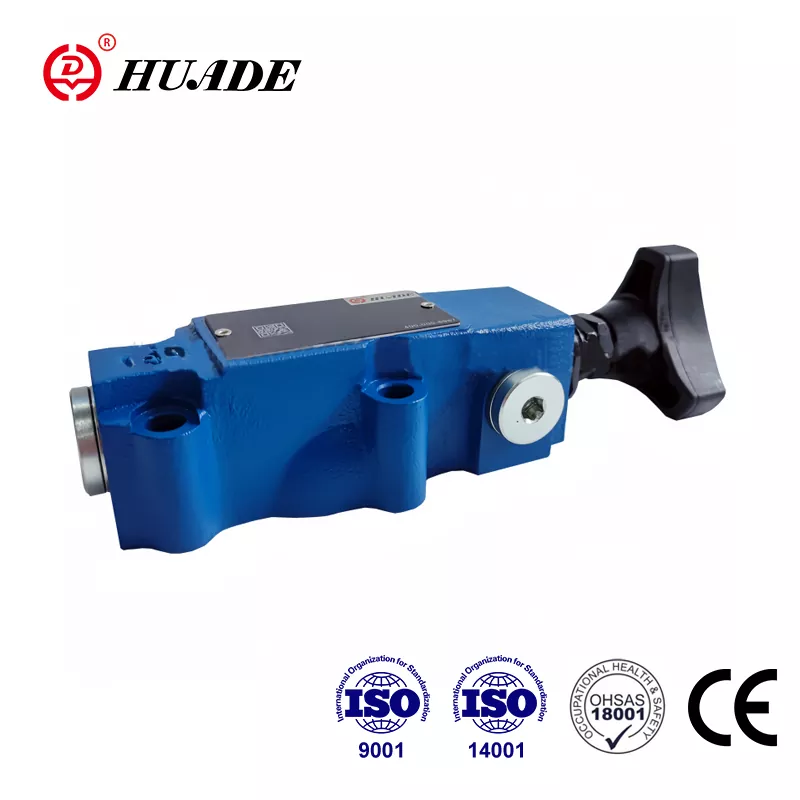

Peking Huade Hydraulic Industrial Group je renomovaná štátna spoločnosť špecializujúca sa na návrh, výrobu a službu hydraulických výrobkov a vybavenia. Reliéfny ventil DBWT môže nahradiť výrobky ponúkané spoločnosťou Rexroth®. Továreň prešla ISO9001, ISO14001 a OH SAS18001. Huade Hydraulic má dobrý inšpekčný systém na zabezpečenie vysokej kvality hydraulických ventilov. Továreň prevádzkuje viac ako 750 kusov pokročilých výrobných zariadení dovážaných z celého sveta. Každý tlakový ventil bude zabalený do nepremokavých plastových vreckov a štandardných kartónov, pričom sú pripevnené značky proti predajcom. Hydraulické výrobky Huade® sa vo vojenskom priemysle široko používajú na podporu modernizácie obranných zariadení.
|
Technické údaje |
||
|
Tlaková tekutina |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|
|
Teplotný rozsah （℃） |
-30 ～+80 |
|
|
Rozsah viskozity (MM2/s) |
10 ~ 800 |
|
|
max.Flow (l/min) |
3 |
|
|
max. prevádzkový tlak (MPA) |
31.5 |
|
|
max. Nastavenie tlaku (MPA) |
do 10 alebo 31.5 |
|
|
Tlak |
DBT (MPA) |
|
|
DBWT (MPA) |
do 10 (ac); do 16 (DC) |
|
|
Pilotný ventil |
Pozri smerový ventil WE5 |
|
Vlastnosti:
▶ Diaľkové ovládanie na veľké vzdialenosti
▶ Montáž subplalátu
▶ Tri nastavovacie prvky:
▶ Rotačný gombík
▶ Hex. skrutka hlavy s ochranným uzáverom
▶ Zamykateľný rotačný gombík s mierkou
Aplikácia:
Typ DBWT sa používa na diaľkové ovládanie tlaku systému a odtoku ovládaním elektricky ovládaného ventilu.
Type DBWT tlakových ventilov diaľkového ovládača sú ventily na zmiernenie tlaku prevádzkované pilotom.
Typ DBWT pozostáva hlavne z hlavného ventilu (1), hlavnej cievky (2), sedadla ventilu (3), elektricky ovládaného ventilu (5) a nastavenia (6)
Štruktúra a symboly ventilu tlaku DBWT
1. Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.
2. Nádrž musí byť utesnená a pri vchode do vzduchu musí byť inštalovaný vzduchový filter.
3. Produkty bez subplatu pri opustení továrne, ak ich potrebujete, objednajte si špeciálne.
4. Upevňovacie skrutky s dĺžkou musia byť úroveň vysokej intenzity (trieda 10.9). Vyberte a použite, podľa parametra uvedeného vo vzorovej knihe.
5. Drsnosť povrchu spojeného s ventilom je potrebná drsnosť povrchu 0,8.
6. Povrchová úprava kusu párenia je potrebná na 0,01/100 mm.
