Pretlakový ventil DBD

Beijing Huade Hydraulic Industrial Group je renomovaná štátna spoločnosť špecializujúca sa na návrh, výrobu a servis hydraulických produktov a zariadení. Poistný ventil DBWT môže nahradiť produkty ponúkané spoločnosťou Rexroth®. Továreň prešla ISO9001, ISO14001 a OH SAS18001. Huade Hydraulic má dobrý kontrolný systém na zabezpečenie vysokej kvality hydraulických ventilov. Továreň prevádzkuje viac ako 750 kusov moderných výrobných zariadení dovážaných z celého sveta. Každý tlakový ventil bude zabalený do vodotesných plastových vrecúšok a štandardných kartónov s pripevnenými značkami proti falšovaniu. Hydraulické produkty Huade® sú široko používané vo vojenskom priemysle na podporu modernizácie obranných zariadení.

Produktový parameter pretlakového ventilu DBD

Vlastnosti produktu a použitie pretlakového ventilu DBD

Vlastnosti:

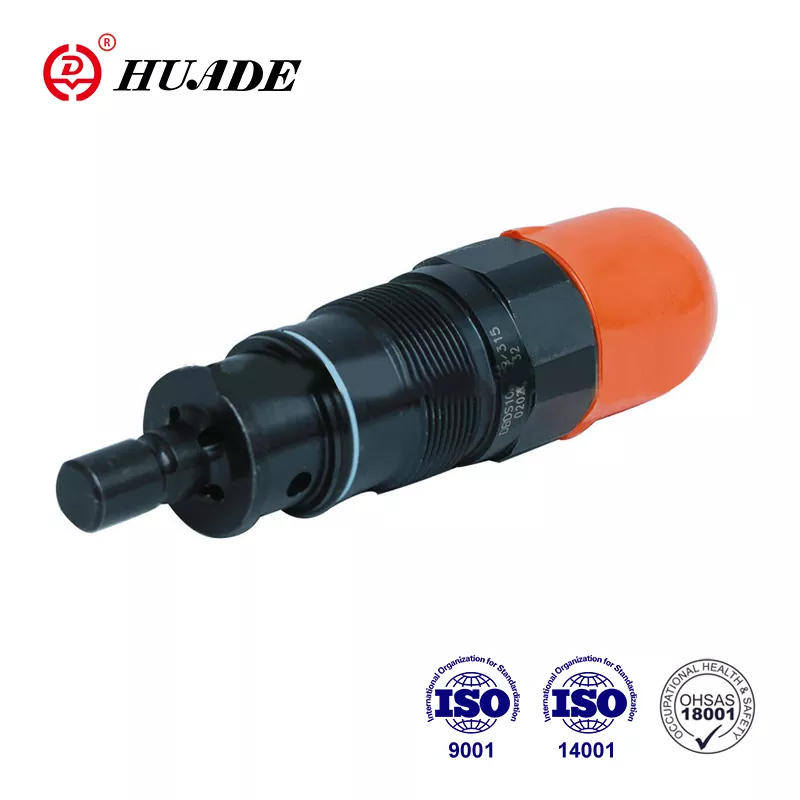

▶ Ako kartušový ventil

▶ Pre závitové spojenia

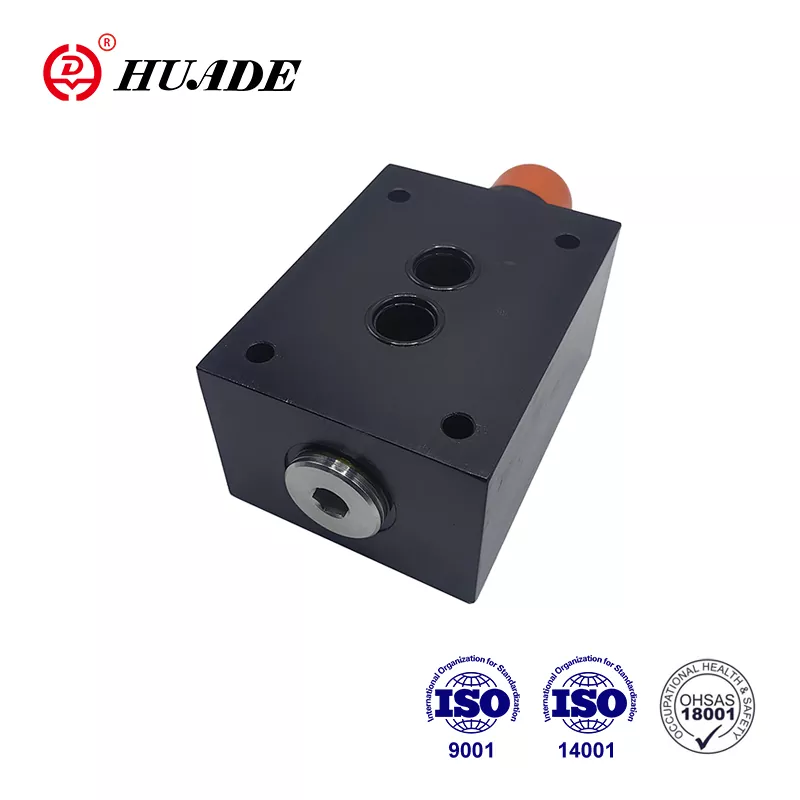

▶ na montáž pomocnej dosky

▶ 3 prvky nastavenia tlaku, voliteľné:

· Otočný gombík

·.Hex. skrutka s hlavou s ochranným uzáverom

·Uzamykateľný otočný gombík so stupnicou

Aplikácia:

Funkcie, sekcia a symboly pretlakového ventilu DBD

Pretlakové ventily DBD sú priamo ovládané tanierové ventily.

Používajú sa na obmedzenie tlaku v hydraulickom systéme.

Ventily pozostávajú hlavne z objímky (1), pružiny (2), taniera s tlmiacou cievkou (4) (tlakové stupne 2,5 až 40 MPa) alebo guľôčky (4) (tlakový stupeň 63 MPa) a nastavovacieho prvku (3). Nastavenie tlaku systému je plynule meniteľné pomocou nastavovacieho prvku (3). Pružina (2) tlačí tanier (4) na sedlo. Kanál P je pripojený k systému. Tlak prítomný v systéme sa aplikuje na oblasť taniera (alebo gule).

Ak tlak v kanáli P stúpne nad ventil nastavený na pružine (2), tanier (4) sa otvorí proti pružine (2). Teraz tlaková kvapalina prúdi z kanála P do kanála T. Zdvih taniera (4) je obmedzený kolíkom. Aby sa zachovalo dobré nastavenie tlaku v celom rozsahu tlakov, tlakový rozsah je rozdelený do 7 tlakových stupňov. Jeden tlak stupeň zodpovedá určitej pružine pre maximálny prevádzkový tlak, ktorý je možné s ňou nastaviť.

Štruktúra a symboly pretlakového ventilu DBD

Symboly DBD

Všimnite si

1.Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.

2. Nádrž musí byť utesnená a na vstupe vzduchu musí byť nainštalovaný vzduchový filter.

3.Products without subplate when leaving factory, if need them, please ordering specially.

4. Upevňovacie skrutky ventilov musia mať vysokú intenzitu (trieda 10.9). Vyberte a použite ich podľa parametra uvedeného vo vzorkovníku.

5. Požadovaná drsnosť povrchu spojeného s ventilom drsnosť povrchu je 0,8.

6. Povrchová úprava protikusu je požadovaná na 0,01/100 mm.
