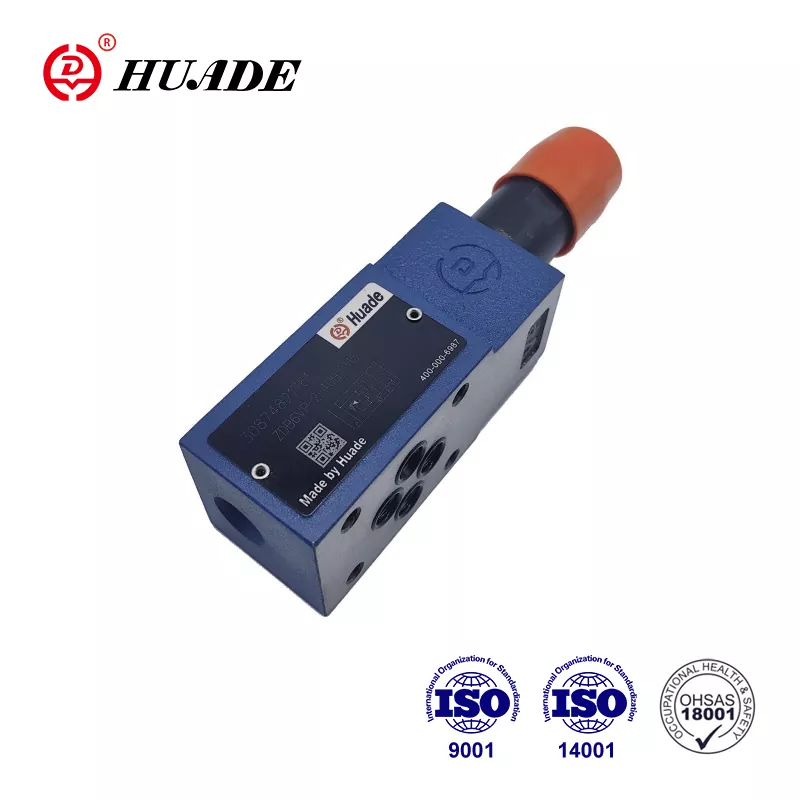

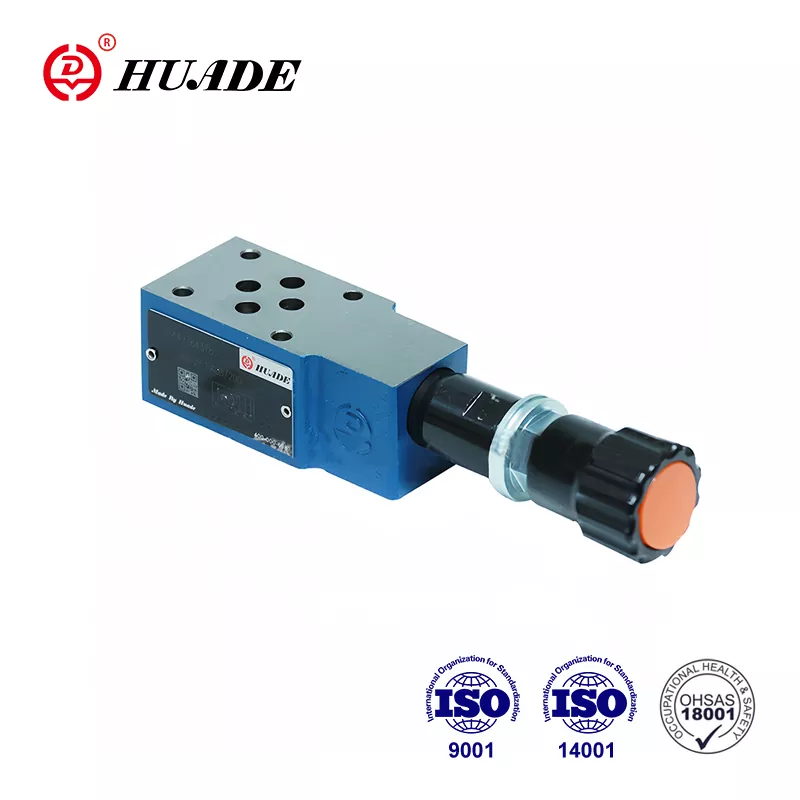

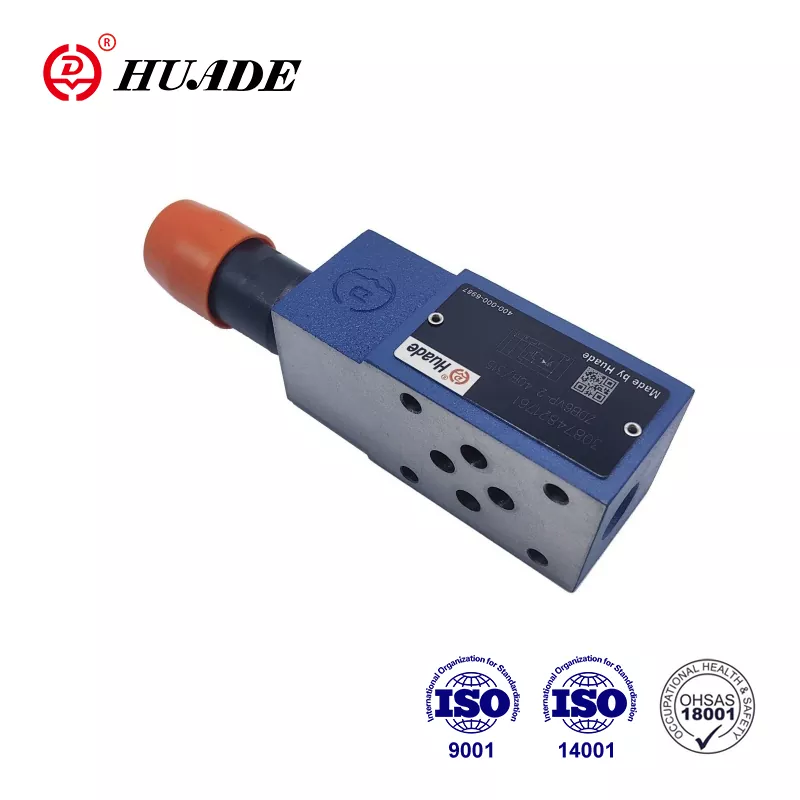

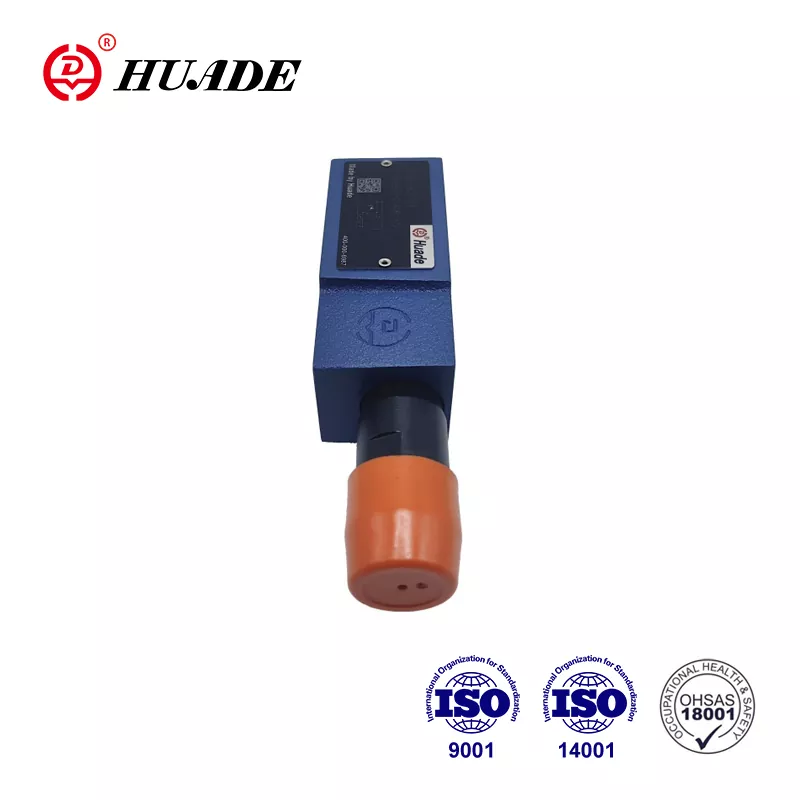

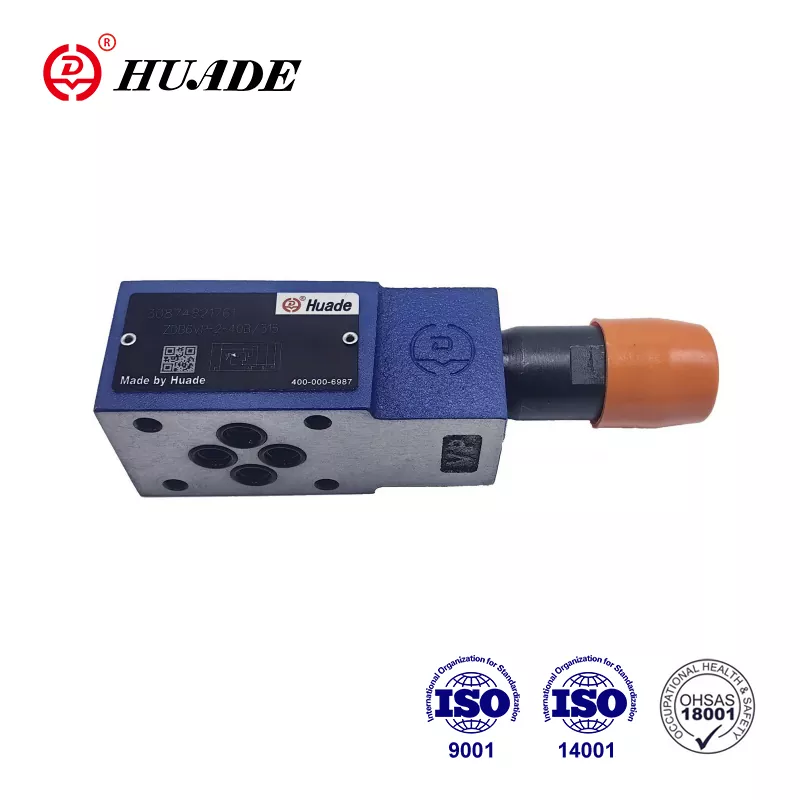

Ventil tlaku Z2DB 6

Od svojho založenia v roku 1979 sa Huade Hydraulic teraz rozrástla do značného rozsahu výroby. Ventil tlakového reliéfu Z2DB 6 má relatívne nižšiu cenu v porovnaní s inou medzinárodnou renomovanou značkou. Továreň venuje väčšiu pozornosť praktickosti a nákladovej efektívnosti. Za účelom poskytovania lacnejších výrobkov je továreň plná domácich zdrojov. Zároveň, s cieľom zabezpečiť kvalitu, zaviedla z celého sveta viac ako 750 pokročilých výrobných zariadení. Továreň prešla ISO9001, ISO14001 a OH SAS18001. V porovnaní s ďalšími podobnými hydraulickými ventilmi sú ventily tlakového reliéfu Huade® pokročilejšie v technológii a v tomto odvetví odolnejšie. Vo všeobecnosti sa používajú vo vojenskom priemysle kvôli spoľahlivej kvalite a stabilnému výkonu.

Parameter produktu tlakového ventilu Z2DB 6

Vlastnosť produktu a aplikácia ventilu tlaku Z2DB 6

Vlastnosti:

▶ Ventil sendvičovej dosky

▶ 4 tlakové rozsahy

▶ 5 možností obvodu

▶ S jednou alebo dvoma tlakovými kazetami

▶ 4 nastavovacie prvky.

· Rotačný gombík

· Rukáv s šesťuholníkom a ochrannou čiapkou

· Zamykateľný rotačný gombík s mierkou

· Zamykateľný rotačný gombík

Aplikácia:

Hlavnou funkciou tlakového ventilu Z2DB 6 je obmedzenie tlaku v hydraulickom systéme.

Sekcia a symboly ventilu tlakového reliéfu ZDB 6

Typy tlakových ventilov ZDB a Z2DB sú ovládané pilot a sú z dizajnu sendvičových tanierov.

V podstate pozostávajú z krytu (7), spolu s jednou alebo dvoma kazetami na tlakový ventil.

Tlak systému je nastavený pomocou nastavovacieho prvku (4).

V pokoji je ventil zatvorený. Tlak v prístave A koná na cievke (1). Súčasne prechádza tlak cez otvor (2) na pružinu naloženú stranu cievky (1) a cez otvor (3) do pilotného poppetu (6). Ak tlak v porte A stúpa nad hodnotu stanovenú na pružine (5), otvorí sa pilotný Poppet (6). Kvapalina môže teraz prúdiť z pružinovej strany cievky (1), otvoru (3) a kanála (8) do portu T. Výsledný pokles tlaku potom pohybuje cievkou (1), čo spôsobuje, že toto otvorenie pripojenia A až T, zatiaľ čo tlak nastavený na pružinu (5) sa udržiava.

Pilotný olej z dvoch pružinových komôr sa navonok vráti do nádrže cez port T.

Symbol Z2DB 6

Oznámenie

1. Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.

2. Nádrž musí byť utesnená a pri vchode do vzduchu musí byť inštalovaný vzduchový filter.

3. Produkty bez podskupiny pri opustení továrne, ak ich potrebujete, prosím, objednajte si špeciálne.

4. Upevňovacie skrutky s dĺžkou musia byť úroveň vysokej intenzity (trieda 10.9). Vyberte a použite, podľa parametra uvedeného vo vzorovej knihe.

5. Drsnosť povrchu spojeného s ventilom je potrebná drsnosť povrchu 0,8.

6. Povrchová úprava kusu párenia je potrebná na 0,01/100 mm.
