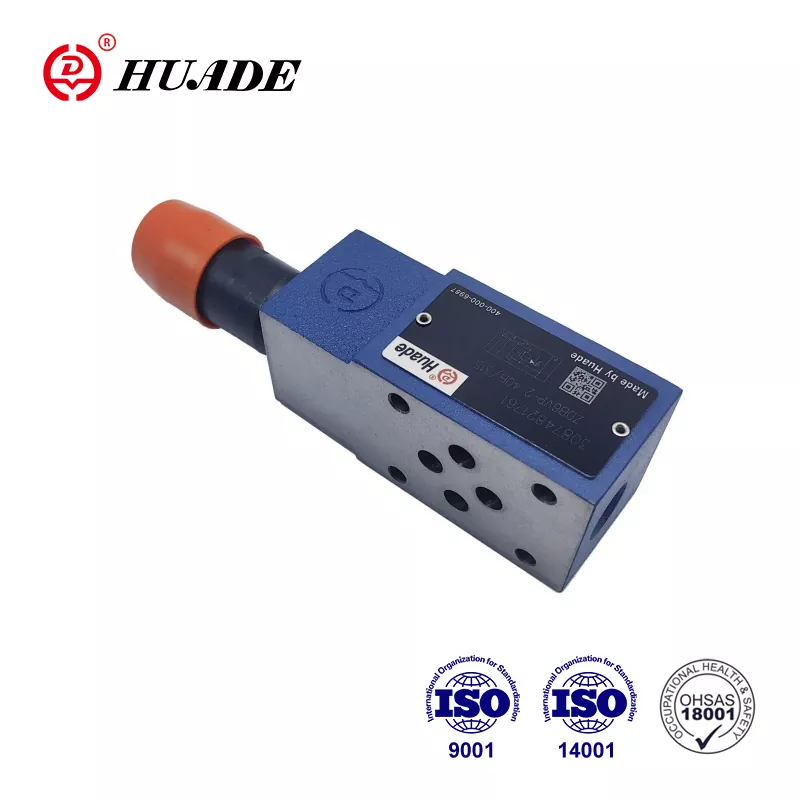

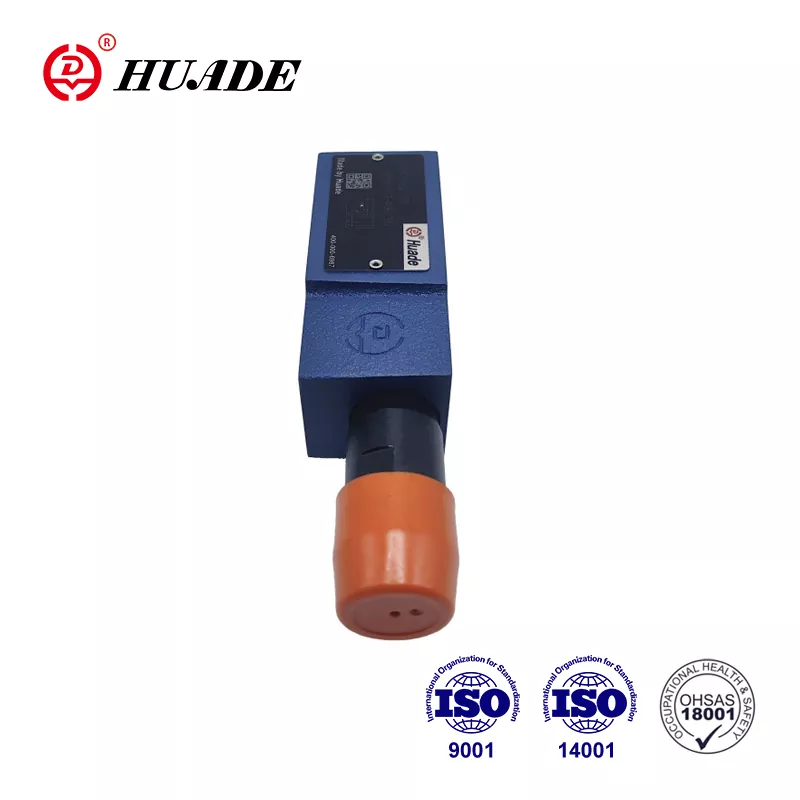

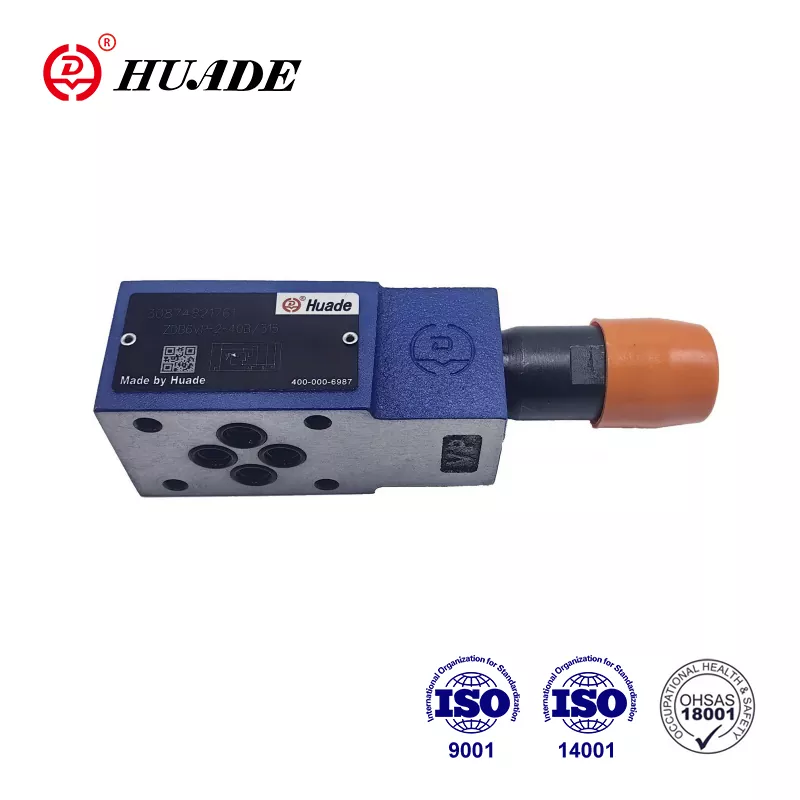

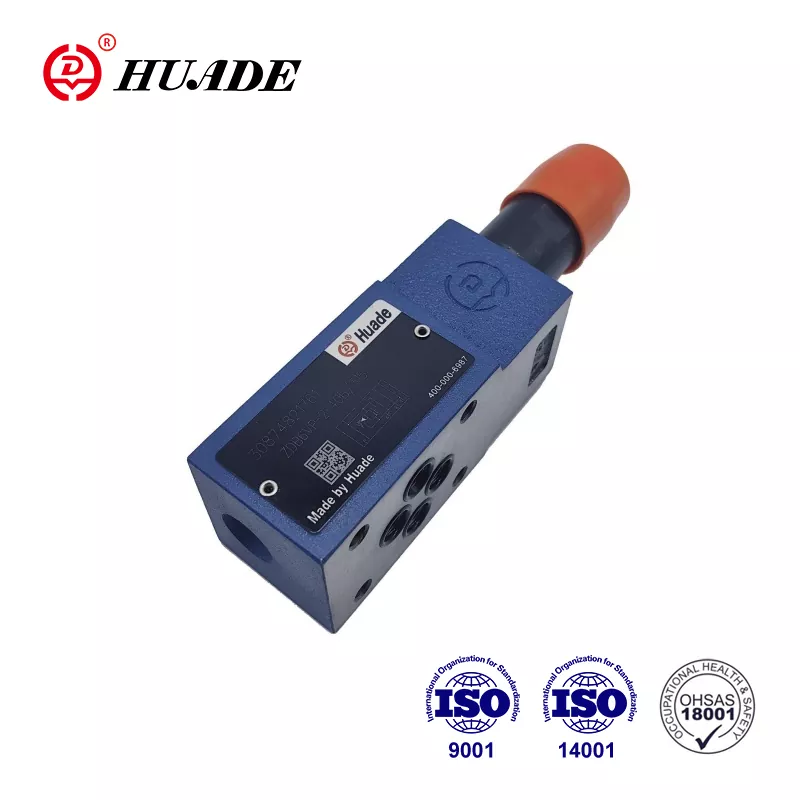

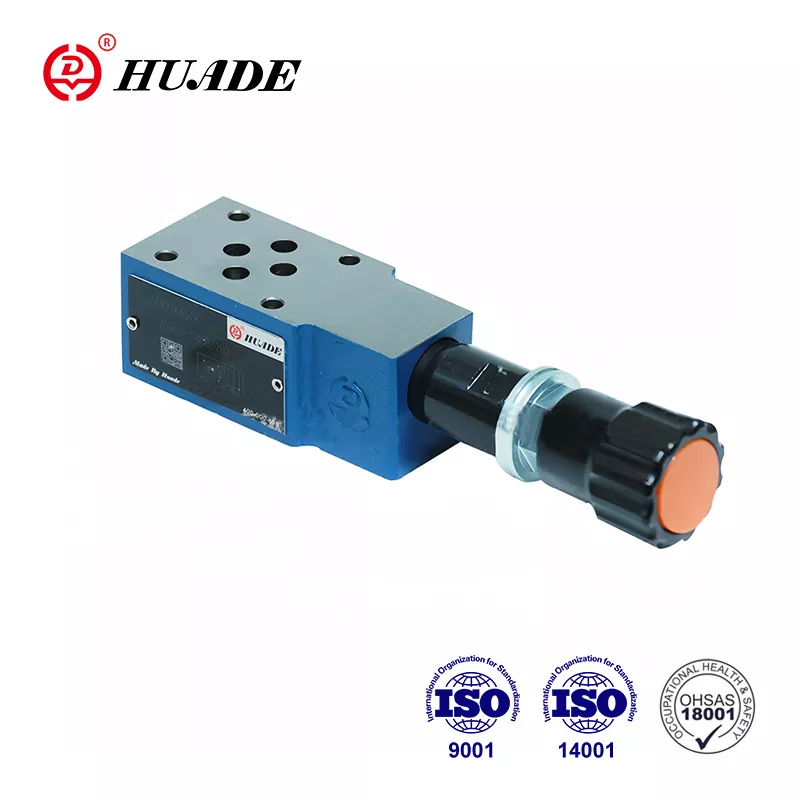

Tlakový ventil zDB 6

Ventil tlakového reliéfu ZDB 6 môže nahradiť výrobky ponúkané spoločnosťou RexRoth®. Faktom je, že Huade Hydraulic má dve dlhodobé spoluprácu s Rexrothom. Táto spolupráca umožňuje tlakovým ventilom spoločnosti Huade® dosiahnuť rovnakú úroveň ako produkty Rexroth, pokiaľ ide o výkon, kvalitu a kompatibilitu. V továrni prešlo ISO9001, ISO14001 a OH SAS18001. Továreň na továreň má veľký výrobný rozsah, ktorý môže efektívne kontrolovať náklady a poskytnúť zákazníkom nákladovo efektívne a praktické hydraulické tlakové ventily. Vďaka svojmu spoľahlivému a stabilnému výkonu sa hydraulické výrobky Huade® vo vojenskom a námornom priemysle bežne používajú.

Parameter produktu ventilu tlaku ZDB 6

Vlastnosť produktu a aplikácia ventilu tlaku ZDB 6

Vlastnosti:

▶ Ventil sendvičovej dosky

▶ 4 tlakové rozsahy

▶ 5 možností obvodu

▶ S jednou alebo dvoma tlakovými kazetami

▶ 4 nastavovacie prvky.

· Rotačný gombík

· Rukáv s šesťuholníkom a ochrannou čiapkou

· Zamykateľný rotačný gombík s mierkou

· Zamykateľný rotačný gombík

Aplikácia:

Ventil tlaku ZDB 6 sa používa na obmedzenie tlaku v hydraulickom systéme.

Funkcie, časť a symboly ventilu tlakového reliéfu ZDB 6

Typy tlakových ventilov ZDB a Z2DB sú ovládané pilot a sú z dizajnu sendvičových tanierov.

V podstate pozostávajú z krytu (7), spolu s jednou alebo dvoma kazetami na tlakový ventil.

Tlak systému je nastavený pomocou nastavovacieho prvku (4).

V pokoji je ventil zatvorený. Tlak v prístave A koná na cievke (1). Súčasne prechádza tlak cez otvor (2) na pružinu naloženú stranu cievky (1) a cez otvor (3) do pilotného poppetu (6). Ak tlak v porte A stúpa nad hodnotu stanovenú na pružine (5), otvorí sa pilotný Poppet (6). Kvapalina môže teraz prúdiť z pružinovej strany cievky (1), otvoru (3) a kanála (8) do portu T. Výsledný pokles tlaku potom pohybuje cievkou (1), čo spôsobuje, že sa otvorí spojenie A až T, zatiaľ čo tlak nastavený na pružinu (5) sa udržiava.

Pilotný olej z dvoch pružinových komôr sa navonok vráti do nádrže cez port T.

Štruktúra a symboly ventilu tlakového reliéfu ZDB 6

Oznámenie

1. Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.

2. Nádrž musí byť utesnená a pri vchode do vzduchu musí byť inštalovaný vzduchový filter.

3. Produkty bez subplatu pri opustení továrne, ak ich potrebujete, objednajte si špeciálne.

4. Upevňovacie skrutky s dĺžkou musia byť úroveň vysokej intenzity (trieda 10.9). Vyberte a použite, podľa parametra uvedeného vo vzorovej knihe.

5. Drsnosť povrchu spojeného s ventilom je potrebná drsnosť povrchu 0,8.

6. Povrchová úprava kusu párenia je potrebná na 0,01/100 mm.
