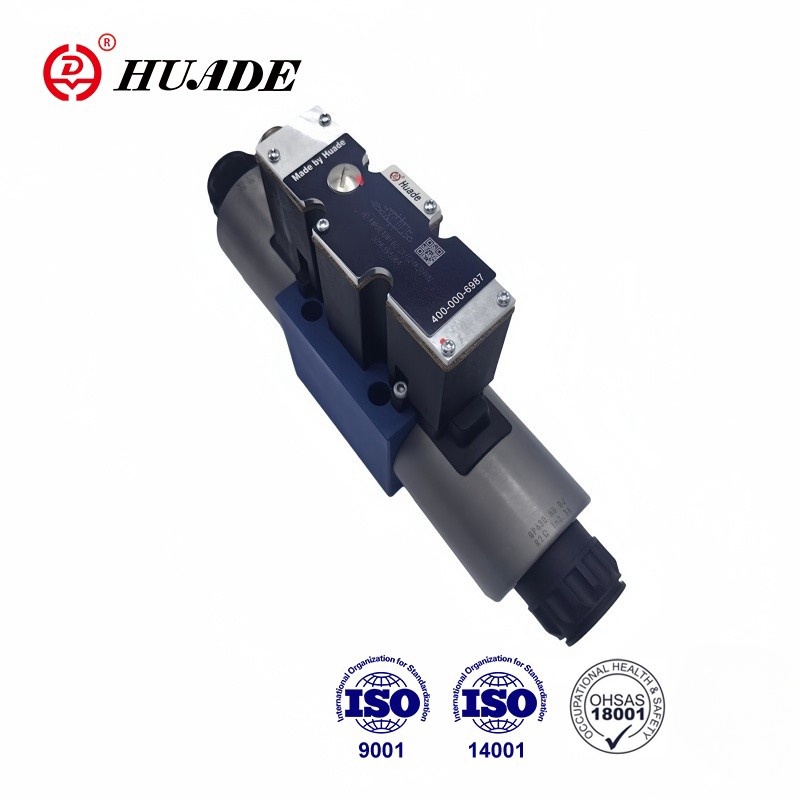

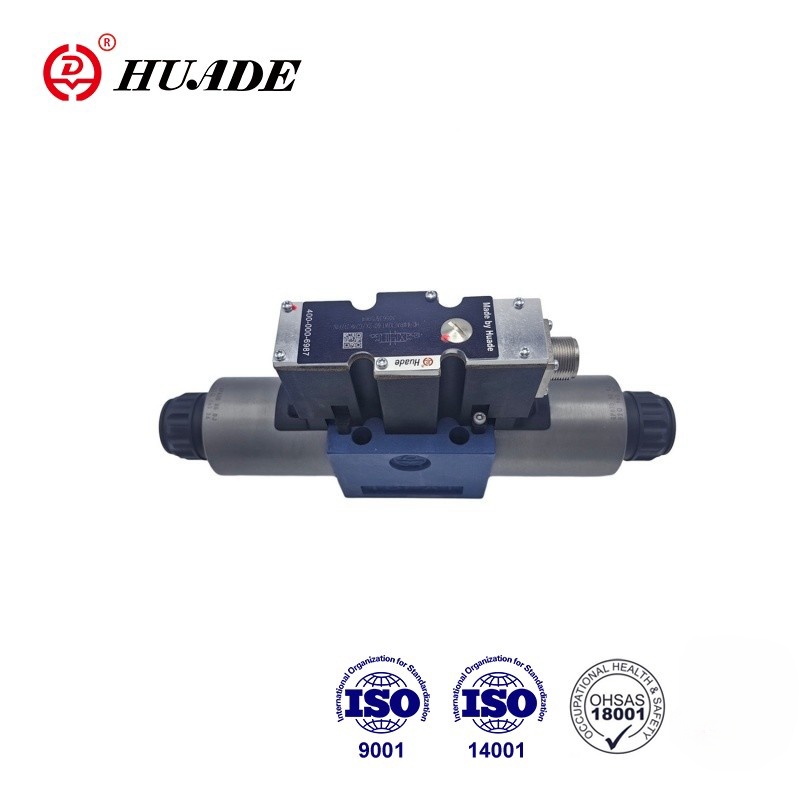

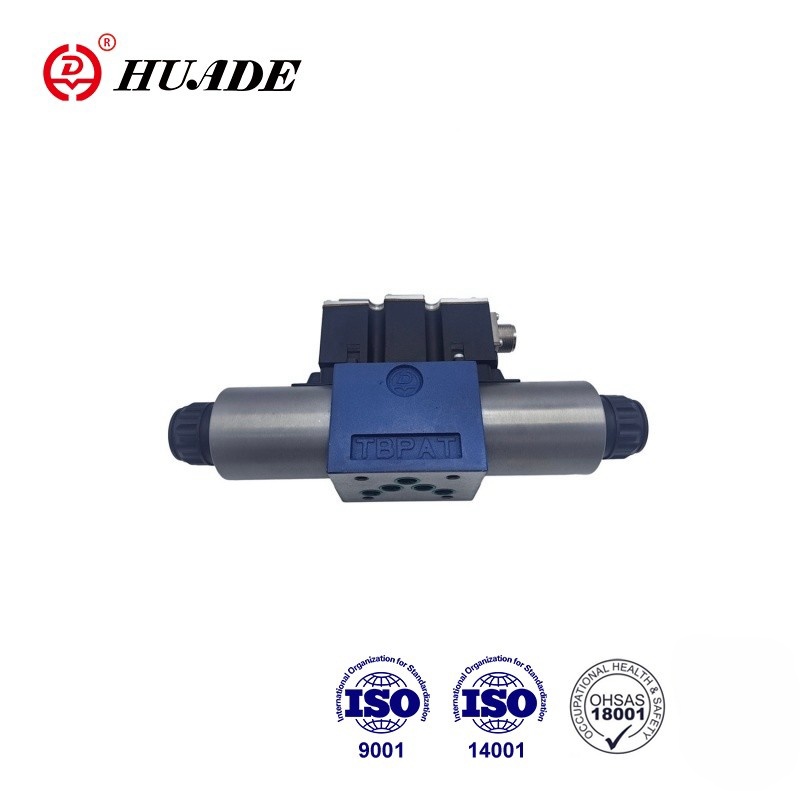

Séria 4WRAE-2X je proporcionálny smerový ventil s priamo pôsobiacim proporcionálnym solenoidom. Používa sa na riadenie prietoku a smeru toku kvapaliny. Kvalita produktu je spoľahlivá a výkon je stabilný. Huade® vysokokvalitný elektromagnetický proporcionálny smerový ventil série 4WRAE-2X má spoľahlivú kvalitu a stabilný výkon. Môže nahradiť rovnakú sériu, ktorú ponúka Rexroth.
| Hydraulické | |||
| Typ ventilu | HD-WRA | HD-WRAE | |
| Prevádzkový tlak (MPa) | Port A, P, B | 31.5 | 31.5 |
| Porty T | 21 | 21 | |
| Nominálny prietok qv nom pri △ P=1MPa | NS6 (l/min) | 7, 15 a 26 | |
| NS10 (l/min) | 30 a 60 | ||
| Stupeň znečistenia (μ m) | ≤20 | ||
| Hysterézia (%) | ≤5 | ||
| Chyba spätného chodu (%) | ≤1 | ||
| Citlivosť odozvy (%) | ≤0,5 | ||
| Tlaková kvapalina | Minerálny olej alebo fosfátový ester | ||
| Rozsah viskozity | 20~380 | ||
| Rozsah okolitej teploty (℃) | -20 až +80 | -20 až +50 | |
| Hmotnosť (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elektrické | |||
| Elektrický, solenoidový | |||
| Typ ventilu | HD-WRA | HD-WRAE | |
| Typ napätia | DC | ||
| Riadené napätím (V) | ±10 | ||
| Maximálny prúd na solenoid (A) | 2.5 | ||
| Odpor cievky elektromagnetu (Ω) | Hodnota za studena pri 20 ℃ | 2 | |
| Max. teplá hodnota | 3 | ||
| Povinnosť | 100% | ||
| Teplota cievky (℃) | až +150 | ||
| Ochrana ventilov podľa DIN40050 | IP65 | ||
| Elektro, riadiaca elektronika | |||
| riadiaca elektronika | HD-VT-VSPA2-1-1X/ | integrovaný vo ventile | |
| Napájacie napätie | Menovité napätie VDC | 24 | |
| Dolná hraničná hodnota V | 21/22 | 19 | |
| Horná medzná hodnota V | 35 | ||
| Spotreba energie zosilňovača | Ja max A | 1.8 | |
| Max. napájací impulzný prúd A | 3 | ||
Vlastnosti:
▶ Na montáž pomocnej dosky
▶Priamo ovládaný proporcionálny ventil na reguláciu smeru a objemu prietoku
▶ Ovládacia cievka v strede s pružinou
▶ Integrovaná riadiaca elektronika, rozhranie A1 alebo F1 pre typ 4WRAE
▶ Ovládanie pomocou proporcionálnych elektromagnetov so stredovým závitom a odnímateľnou cievkou
▶ Riadiaca elektronika pre typ 4WRA
Aplikácia:
4/2- a 4/3-cestné proporcionálne smerové ventily série 4WRAE-2X sú navrhnuté ako priamo ovládané komponenty pre montáž na dosku. Proporcionálny smerový ventil 4WRA 6 W30-2X sa používa na riadenie prietoku a smeru hydraulickej kvapaliny.
Proporcionálne ventily 4WRAE 10 W1-60-2X v podstate pozostávajú z: Plášťa (1) s montážnou plochou Riadiaca cievka (2) s tlačnými pružinami (3),Solenoidy (4) so stredovým závitom,Voliteľná integrovaná elektronika ventilu (5).
HD-4WRA(E)...2X/...
Keď sú elektromagnety (4) bez napätia, ovládacia cievka (2) je držaná v strednej polohe tlačnými pružinami (3).
Priama aktivácia riadiacej cievky (2) aktivovaním proporcionálneho solenoidu. Napr. ovládanie solenoidu "b" (4). Riadiaca cievka (2) sa pohybuje doľava úmerne k elektrickému vstupnému signálu. Pripojenie tvorí P na A a B na T cez hrdlové prierezy s progresívnou prietokovou charakteristikou. Deaktivácia elektromagnetu (4). Riadiaca cievka (2) sa pomocou prítlačnej pružiny (3) vráti do strednej polohy.
Konštrukcia proporcionálneho smerového ventilu 4WRA -2X
HD-4WRA(E)...A-2X
V princípe funkcia tejto verzie ventilu zodpovedá funkcii ventilu s 3 polohami cievky. Ventily s 2 polohami cievky sú však vybavené iba solenoidom „a“. Namiesto 2. proporcionálneho solenoidu je namontovaná zástrčka (5) pre NS 6 alebo pre NS 10 kryt (5).
Poznámka pre typ 4WRA 6..-2X/...
Je potrebné zabrániť vyprázdneniu potrubia nádrže. Pri vhodných podmienkach inštalácie je potrebné inštalovať spätný ventil (protitlak cca 0,2 MPa).
