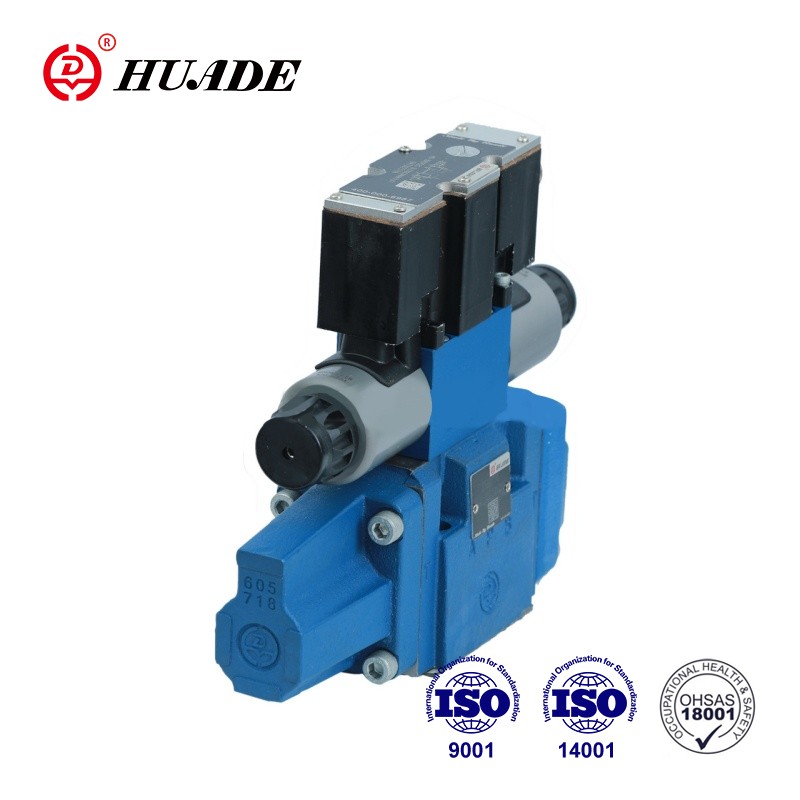

Ventily typu HD-4WRZE sú pilotne ovládané 4-cestné ventily, ktoré sú ovládané pomocou proporcionálnych elektromagnetov, riadia smer a rýchlosť prietoku. Tento proporcionálny smerový ventil má vysoký nákladový výkon. Továreň je vybavená moderným výrobným zariadením z celého sveta a má prísne testovacie postupy na zabezpečenie stabilného výkonu každého proporcionálneho ventilu.
| Hydraulické | |||||
| Nominálna veľkosť | 10 | 16 | 25 | 32 | |
| Prevádzkový tlak | externý prívod riadiaceho oleja | 3~10 | |||
| - Pilotný ventil (MPa) | interný prívod pilotného oleja | 10-31,5 | 10~35 | ||
| - Hlavný ventil (MPa) | 31.5 | 35 | |||
| Tlak vo vratnom potrubí (MPa) | Port T (externé vypúšťanie pilotného oleja) | 31.5 | 25 | 25 | 15 |
| Port T (interval vypúšťania pilotného oleja) | 3 | ||||
| Prístav Y | 3 | ||||
| Objem pilotného oleja (cm3) pre pohyb cievky 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Prietok riadiaceho oleja na porte X a Y (L/min) pre stupňovitú formu vstupného signálu 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Prietok cez hlavný ventil (L/min) | 170 | 460 | 870 | 1600 | |
| Hysterézia % | ≤6 | ||||
| Tlaková kvapalina | Minerálny olej 1 podľa DIN 51 524 | ||||
| Rozsah teploty tlakovej kvapaliny (℃) | -20-80 | ||||
| Rozsah viskozity (mm2/s) | 20~380 | ||||
| Inštalácia | voliteľné, najlepšie horizontálne | ||||
| Hmotnosť pre verziu WRZ... (pre WRZE"navyše 0,2kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Elektrické | |||
| Typ ventilu | SEP | VRIE TO | |
| Typ napätia | DC | ||
| Max.prúd (A) | 1.5 | 2.5 | |
| Odpor cievky elektromagnetu (Ω) | Hodnota za studena pri 20 ℃ | 4.8 | 2 |
| Max.teplá hodnota | 7.2 | 3 | |
| Ochrana | IP65 | ||
| Teplota cievky (℃) | až 150 | ||
| clo % | 100 | ||
| Riadiaca elektronika | HD-VT-VSPA2-50-1X/. | integrovaná riadiaca elektronika | |
Vlastnosti:
▶Pilotne ovládaný proporcionálny rozvádzač
▶Na montáž pomocnej dosky
▶Kontrola smeru a prietoku
▶Pružinovo centrovaná ovládacia cievka
▶Ventil a proporcionálna riadiaca elektronika z jedného zdroja
Aplikácia:
Ventily HD-4WRZE sa používajú na ovládanie smeru a prietoku.
Ventil sa v podstate skladá z: riadiaceho ventilu ①, hlavnej cievky ④, hlavného ventilu ⑥ a centrovacej pružiny ③. S elektromagnetom B v odpojenom stave sa riadiaca cievka ② posunie doprava. Prívod riadiaceho oleja do riadiaceho ventilu je interný cez port P alebo externý cez port X. Riadiaci olej prúdi cez riadiaci ventil ① do tlakovej komory a pohybuje hlavnou cievkou ④ v pomere k elektrickému vstupnému signálu. Spojenie z P do A az B do T je cez prierezy typu clony s progresívnymi prietokovými charakteristikami.
S elektromagnetom A v odpojenom stave sa hlavná cievka presunie doľava. Spojenie z P do B a z A do T. Deaktivácia elektromagnetu, riadiacej cievky a cievky pilota ④ sa presunú späť do stredu pozície.
Symbol proporcionálneho smerového ventilu 4WRZE-7X
Prívod pilotného oleja
