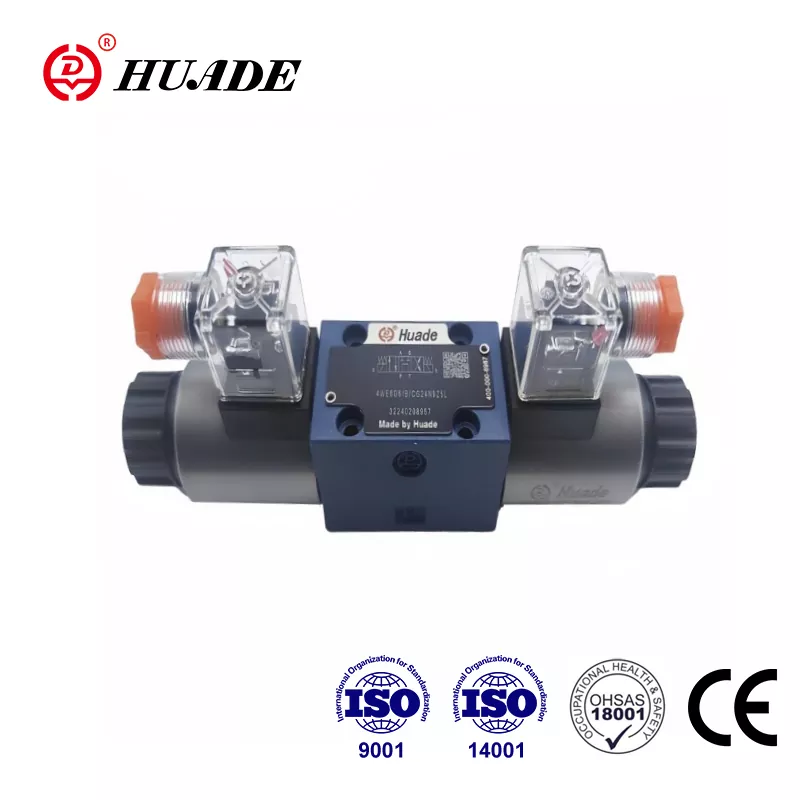

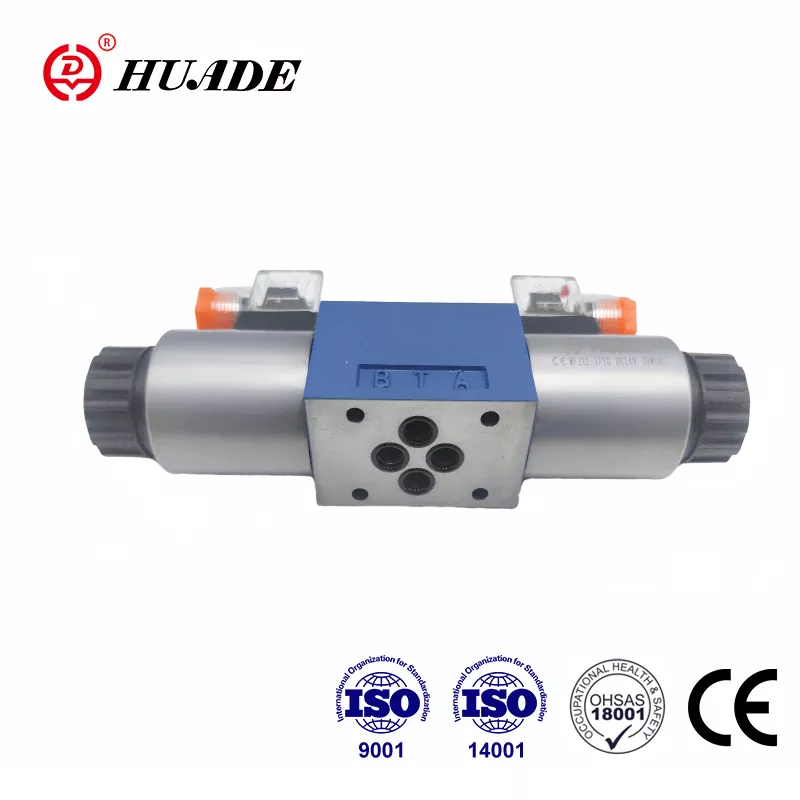

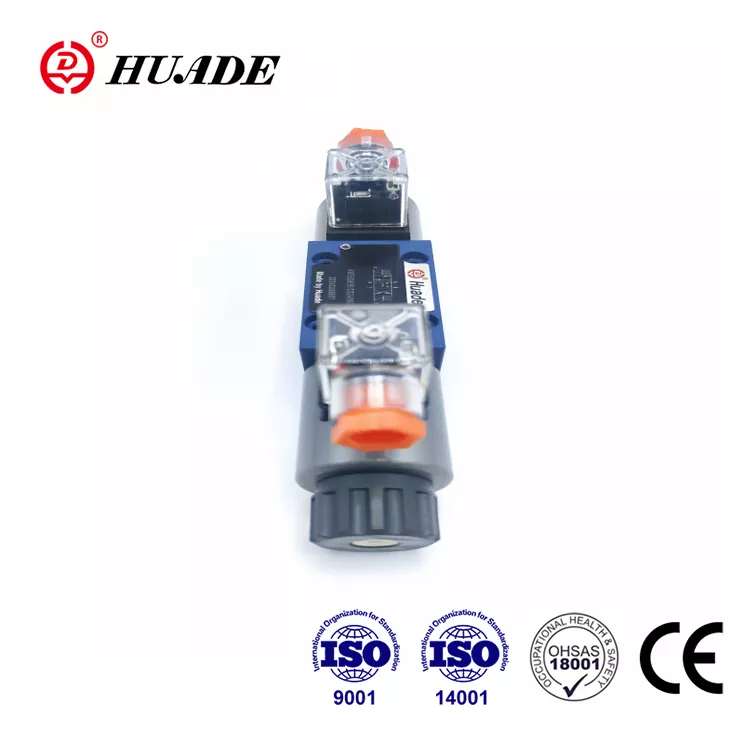

Huade Hydraulics '4we6 Series používa rovnaké výrobné štandardy ako Rexroth, ktoré môžu nahradiť sériu smerového ventilu 4WE6 Rexroth. Huade's 4we6 Series je solenoidový, 4-cestný smerový regulačný ventil, ktorý je navrhnutý ako priama náhrada za ekvivalentnú sériu Rexroth. S rovnakými rozmermi prenosu a parametrami výkonnosti zaisťuje smerový ventil 4we6 plynulú integráciu do existujúcich hydraulických systémov a zároveň ponúka 20-30% úspory nákladov.
| Hydraulický | |||
| Max. Operácie tlakových portov A, B, P (MPA) | až 35.0 | ||
| Port t (㎫) | 21 (-); 16 (～) | ||
| Pri symboloch A a B sa musí port T používať ako odtokový port, ak je prevádzkový tlak nad povoleným tlakom nádrže. | |||
| Max.Flow (l/min) | 80 (-); 60 (～) | ||
| Tlaková tekutina | Minerálne oleje alebo fosfátový ester | ||
| Rozsah viskozity (MM2/s) | 2,8 ~ 500 | ||
| Rozsah teploty tlakovej kvapaliny （℃） | -30 ～+80 | ||
| Stupeň kontaminácie | Maximálny prípustný stupeň kontaminácie hydraulickej tekutiny na NAS 1638 Class9. Preto odporúčame filter s minimálnou rýchlosťou retencie β10≥75 | ||
| Elektrický | |||
| Typ napätia | Dc | AC 50/60Hz | |
| Dostupné napätie (V) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50/60 Hz | ||
| Spotreba energie (W) | 30 | ||
| Držanie sily (VA) | - | 50 | |
| Prepínanie napájania (VA) | - | 220 | |
| Povinnosť | nepretržitý | ||
| Čas prepínania na IS0 6403 | Na (MS) | 25 až 45 | 10 až 20 |
| Vypnuté (MS) | 10 až 25 | 15 až 40 | |
| Ochrana din | IP 65 | ||
| Prepínajúca frekvencia (cykly/h) | až 15 000 | až 7200 | |
▶Typ:Solenoid aktivovaný smerový ventil typu cievky
▶Pozície/porty:4-cestná, 3-pozícia
▶Hodnotenie tlaku:Až 315 bar
▶Kapacita prietoku: až 80 l/min
▶Možnosti napätia:24V DC / 110V AC / 220V AC
▶Veľkosť portu:Ng6
▶Materiály tesnenia:NBR/FKM
Výhody vs. rexroth
„Smerové ventily Huade 4WE6 môžu úplne zameniteľné s rovnakou sériou, ktorú ponúka Rexroth, ako sú zodpovedajúce montážne rozmery, portovanie a elektrické konektory.
✔ Smerové ventily Huade 4we6 sú nákladovo efektívnejšie, pokiaľ ide o lokalizovanú výrobu, znižuje dodaciu lehotu a ceny.
✔ Huade má prísny inšpekčný systém QC, ktorý bude každé produkty 100% testované na únik, stabilitu tlaku a životnosť cyklu.
Typické aplikácie
Huade's Dialding Control Vaves 4we6 sa divoko používajú v mobilných hydraulikách, priemyselných strojoch a systémoch obnoviteľnej energie atď.

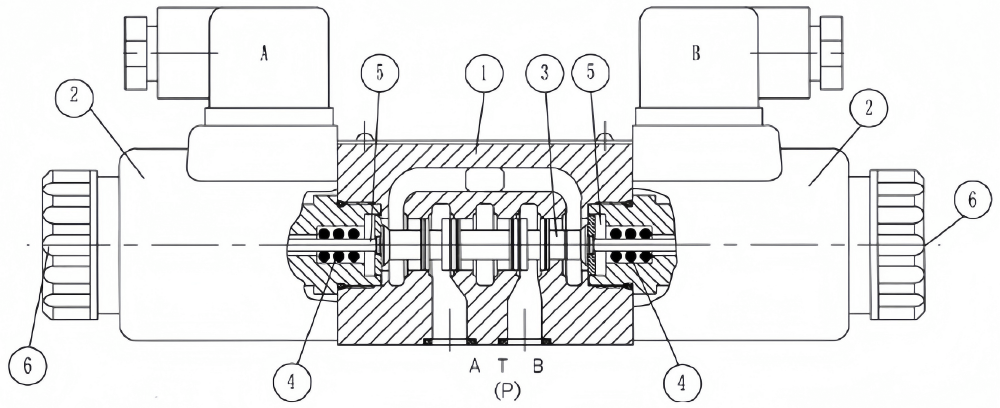

Štruktúra diagram 4we6 61b

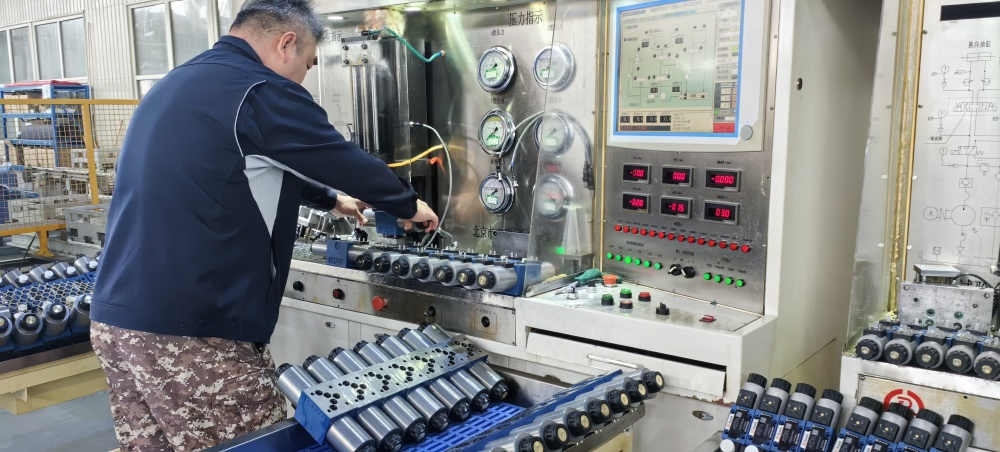

Stresové testovanie

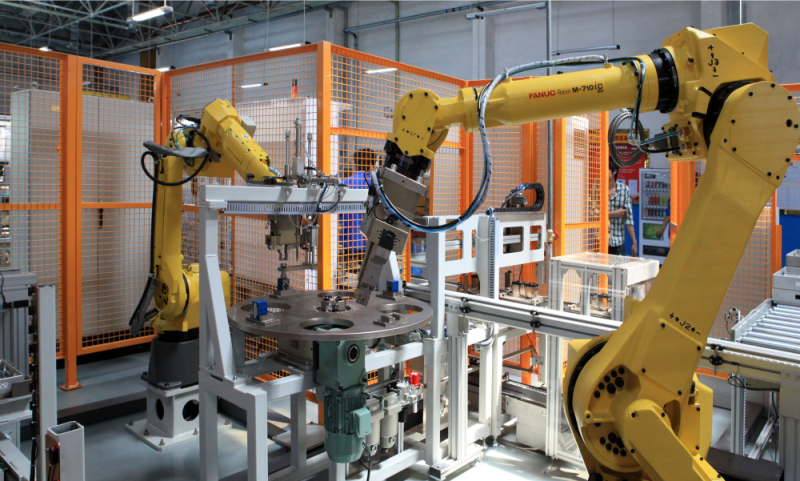

Automatický manipulátor
