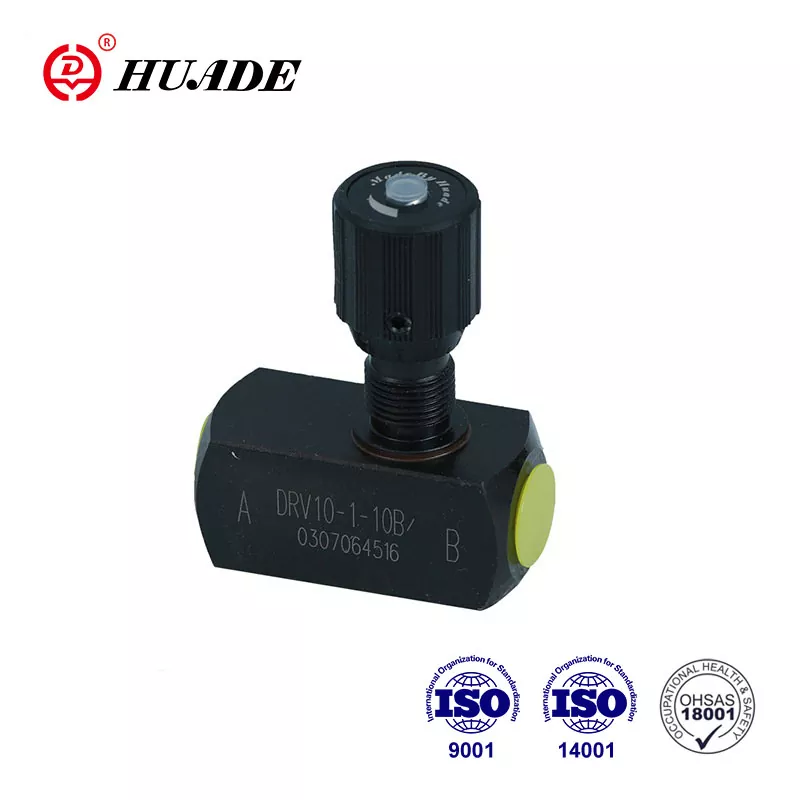

Spätný ventil škrtiacej klapky DRV

Ventily typu DRV sú škrtiaci/spätný ventil. Tento ventil má jednoduchú štruktúru a je široko používaný. Vďaka dvom dlhodobým spoluprácam so spoločnosťou Rexroth sa hydraulické škrtiace ventily Huade® môžu kvalitou vyrovnať podobným produktom medzinárodných značiek. Sú cenovo dostupnou alternatívou k prvotriednym značkám. Huade® je v Číne dobre známa ochranná známka.

Produktový parameter spätného ventilu škrtiacej klapky DRV

Materiál	Oceľ	Mosadz	Nehrdzavejúca oceľ
Max. prípustný prevádzkový tlak (MPa)	do 35	do 15	do 35
Trhací tlak spätného ventilu (typ DRV)	0,05 (tlaky na praskanie sú k dispozícii v prípade potreby)
Tekutina	Minerálny olej alebo fosfátový ester
Rozsah teploty kvapaliny (℃)	-30 až +80
Rozsah viskozity (mm²/s)	10 až 800
Inštalačná poloha	voliteľné

Vlastnosti produktu a použitie spätného ventilu škrtiacej klapky DRV

Vlastnosti:

▶ Závitové pripojenie

▶ Montáž pomocnej dosky

Aplikácia:

Škrtiace/spätné ventily typu DRV slúžia na nastavenie presného prietoku oleja v jednom smere a na umožnenie voľného spätného toku v opačnom smere.

Časť a symbol DRV spätného ventilu škrtiacej klapky

Škrtiaca klapka/spätná klapka DRV pozostáva v podstate z puzdra (1), nastavovacieho gombíka (2) s blokovacím zariadením (3). Otočením nastavovacieho gombíka (2) doľava vreteno (4) s škrtiacou klapkou (5) zvýši prietokovú časť (6) na maximum. Otočením nastavovacieho gombíka (2) doprava vreteno (4) s škrtiacou klapkou (5) znižuje prietokovú časť (6) až do úplného uzavretia bez úniku. Pre opakované nastavenie je na hornom konci hriadeľa (4) k dispozícii farebná stupnica (7). Oblasť farebného trojuholníka (8) ukazuje, ako ďaleko je ventil otvorený (čím väčší je farebný trojuholník, tým väčší je otvor). . Nastavenie prietoku je zablokované pomocou aretačného zariadenia (3).

Štruktúra spätného ventilu škrtiacej klapky DRV

Symbol spätného ventilu škrtiacej klapky DRV
