Spätný ventil škrtiacej klapky Z2FS 10-5

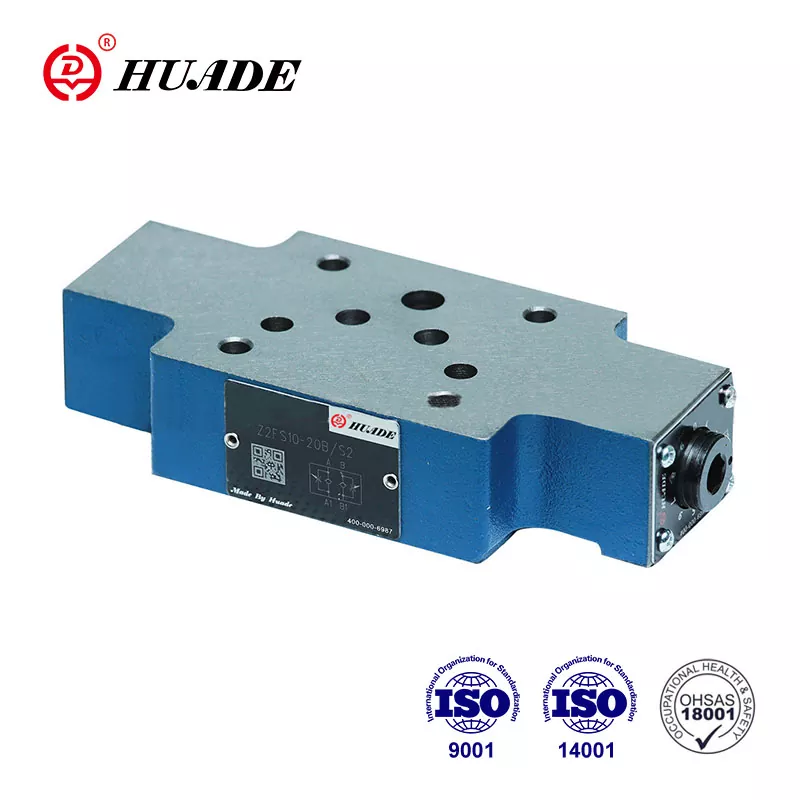

Dvojitá škrtiaca klapka typ Z2FS 10...-30B/...je v prevedení sendvičovej dosky.  Tento prietokový ventil sa používa na reguláciu dávkovania alebo dávkovania. Môže nahradiť sériu Z2FS 10-5-3X, ktorú ponúka Rexroth vďaka dvom dlhodobým spolupráci s Rexrothom. Balenie produktov škrtiacich klapiek Z2FS 10-5 je tiež možné prispôsobiť, ako sú plastové vodotesné obaly, štandardné kartónové alebo preglejkové obaly.

Produktový parameter škrtiacej klapky Z2FS 10-5

Vlastnosti produktu a použitie spätného ventilu škrtiacej klapky Z2FS 10-5

Vlastnosti:

▶ Sendvičový tanierový ventil

▶ Schéma pripojenia podľa DIN 24 340 z A, ISO 4401 a CETOP - RP 121 H

▶ Na obmedzenie prietoku hlavnej alebo riadiacej kvapaliny 2 servisných portov

▶ 3 nastavovacie prvky

. Uzamykateľný otočný gombík so stupnicou

. Vreteno s vnútorným šesťhranom a stupnicou

. Otočný gombík so stupnicou

▶ Na kontrolu dávkovania alebo dávkovania

Aplikácia:

Dvojitý spätný ventil Z2FS 10-5 sa používa na obmedzenie hlavného alebo pilotného prietoku jedného alebo dvoch servisných otvorov. Dva symetricky usporiadané škrtiace/spätné ventily obmedzujú prietok v jednom smere a umožňujú voľný prietok v opačnom smere.

Časť a symbol škrtiacej klapky Z 2 FS 10-5

Pre dávkovaciu riadiacu kvapalinu prechádza z portu A1 do portu A2 cez škrtiaci bod (1), ktorý tvorí sedlo ventilu (2) a škrtiaca cievka (3.1). Škrtiaca cievka (3.1) je axiálne nastaviteľná pomocou vretena (4), čo umožňuje nastavenie škrtiaceho bodu (1). Súčasne sa kvapalina v prípojke A1 dostáva cez otvor (5) na stranu cievky (6). tlak prítomný navyše k sile pružiny drží cievku škrtiacej klapky (3.1) v jej škrtiacej polohe. Prúd prúdiaci späť zo servisného otvoru B2 posúva cievku škrtiacej klapky (3.2) proti pružine (7), čo spôsobuje, že ventil funguje ako spätný ventil a umožňujúci voľný tok. V závislosti od spôsobu inštalácie ventilu môže byť škrtiaci efekt usporiadaný ako dávkovacie alebo dávkovacie ovládanie.

Obmedzenie hlavného prietoku tekutiny

Aby sa zmenila rýchlosť pohonu (hlavný prietok kvapaliny), dvojitá škrtiaca klapka/spätný ventil sa inštaluje medzi smerový ventil a pomocnú dosku.

Obmedzenie prietoku riadiacej kvapaliny

V pilotne ovládaných smerových regulačných ventiloch je dvojitý / škrtiaci spätný ventil inštalovaný ako nastavenie riadiaceho sýtiča (prietok riadiacej kvapaliny). Umiestňuje sa medzi hlavný ventil a riadiaci ventil.

Konštrukcia dvojitej škrtiacej klapky/spätného ventilu, Typ Z 2 FS 10-5- 30B

Symbol Z 2 FS 10 - 30B
