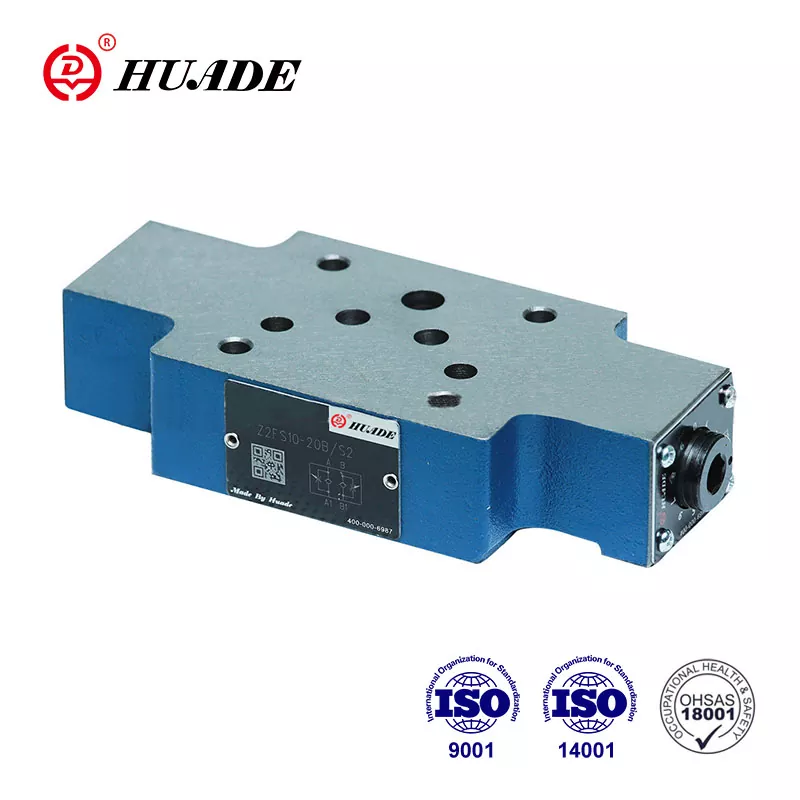

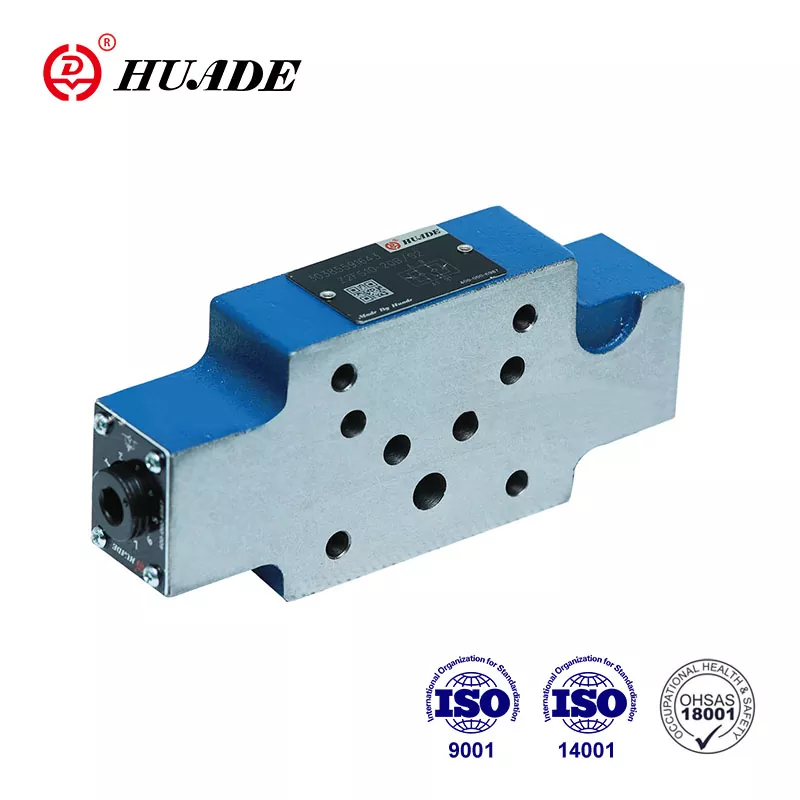

Dvojité škrtiace/spätné ventily Z 2 FS10...20B/... sú v prevedení sendvičovej dosky. Môžu byť zostavené vertikálne. Vďaka predstaveniu špičkovej technológie od Rexroth môže Huade® Z2FS 10 dosiahnuť rovnakú úroveň ako produkty Rexroth, pokiaľ ide o výkon, kvalitu a kompatibilitu. Škrtiace ventily Huade® si získali široké uznanie trhu a dôveru používateľov.
|
Veľkosť |
10 |
|
Maximálny prietok (l/min) |
160 |
|
Maximálny pracovný tlak (MPa) |
31.5 |
|
Tlaková kvapalina |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|
Rozsah viskozity (mm²/s) |
10 až 800 |
|
Rozsah teploty kvapaliny (℃) |
-30 až +80 |
Vlastnosti:
▶ Dizajn sendvičovej dosky
▶ Schéma pripojenia podľa DIN 24 340, od A, ISO 4401 a CETOP - RP 121H
▶ Obmedzenie hlavného alebo pilotného toku dvoch servisných portov
▶ Ovládanie dávkovania alebo dávkovania.
Aplikácia:
Dvojité spätné ventily škrtiacej klapky Z2FS 10 sa používajú na obmedzenie prietoku hlavného alebo riadiaceho oleja na jednom alebo dvoch servisných otvoroch. Dva symetricky usporiadané škrtiace/spätné ventily obmedzujú prietok (pomocou nastaviteľných škrtiacich cievok) v jednom smere a umožňujú voľný spätný tok v druhom smer.
Ventily typu Z 2 FS10...20B/... sú dvojité škrtiace/spätné ventily v prevedení sendvičovej dosky.
Obmedzenie hlavného prietoku
Dvojitá škrtiaca klapka/spätný ventil je namontovaná medzi smerovým ventilom a pomocnou doskou na zmenu rýchlosti pohonu (obmedzenie hlavného prietoku).
Obmedzenie pilotného prietoku
V prípade smerových ventilov ovládaných pilotom možno použiť dvojitú škrtiacu klapku/spätný ventil ako nastavenie sýtiča pilota (obmedzenie pilotného prietoku). V tomto prípade sa montuje medzi hlavný ventil a riadiaci ventil.
Konštrukcia dvojitého škrtiaceho ventilu, typ Z 2 FS10...20B
Princíp hydraulických systémov Z 2 FS10...20B
