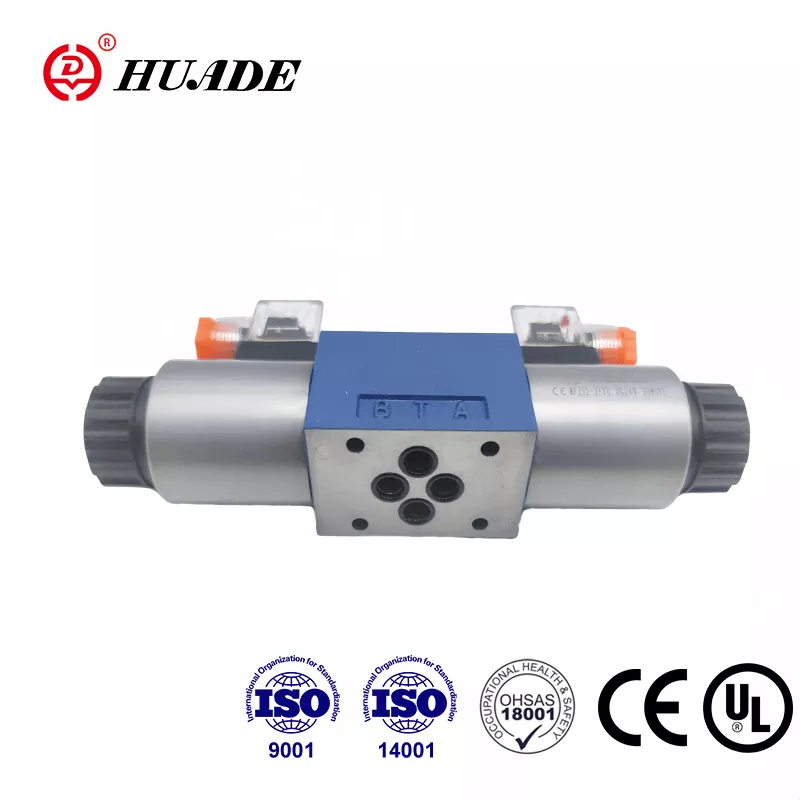

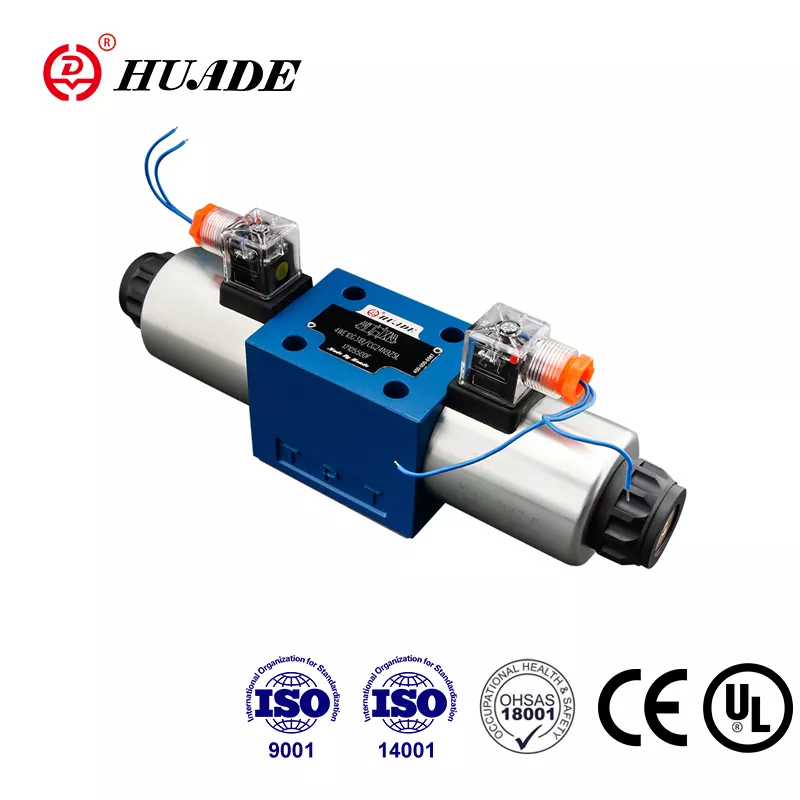

Huade Hydraulic, ktorá bola založená prostredníctvom strategického partnerstva medzi čínskou a nemeckou vládou v roku 1979, sa stala popredným výrobcom v čínskom hydraulickom priemysle. Huade® rozvádzač typu 4WE 10 E môže úplne nahradiť Rexroth® rovnaký model. Huade kladie veľký dôraz na kvalitu s viac ako 750 kusmi moderných výrobných zariadení dovezených z celého sveta. Séria solenoidových smerových ventilov 4WE 10 prešla certifikáciou UL. Je pokročilejší v technológii a je odolnejší ako podobné produkty v tomto line.The továreň prešla ISO9001, ISO14001 a OH SAS18001. Hydraulické smerové ventily Huade® sú vďaka spoľahlivému výkonu zapojené do mnohých národných projektov transformácie technického a obranného vybavenia.
|
Prevádzkový tlak max. |
Porty A.B.P (MPa) |
do 31.5 |
|
Porty T (MPa) |
16 |
|
|
Max prietok (l/min) |
120 |
|
|
Prierez (poloha spínania 0): |
So symbolom Q cca 6 % menovitej plochy |
|
|
Tlaková kvapalina |
Minerálne oleje (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|
|
Rozsah teploty tlakovej kvapaliny（℃） |
-30～+80 |
|
|
Rozsah viskozity (mm2/s) |
2,8~500 |
|
|
Hmotnosť (kg) |
Ventil s 1 solenoidom |
5.1 (DC), 4.3 (AC) |
|
Ventil s 2 solenoidmi |
6,7 (DC), 5,1 (AC) |
|
Vlastnosti:
▶ Priamy solenoidom ovládaný rozvádzač ako štandardná verzia
▶ Mokré pinové elektromagnety DC alebo AC s odnímateľnými cievkami
▶ Dlhá životnosť
▶ Perfektný obrys
▶ Voliteľné ručné ovládanie
▶ Cievky je možné vymeniť bez otvorenia tlakotesnej komory
▶ Výber medzi centrálnym alebo individuálnym elektrickým pripojením
▶ Vzor prenosu podľa DIN 24 340 forma A, ISO 4401 a CETOP - RP 121H
Smerové ventily 4WE 10 v podstate obsahujú puzdro (1), jeden alebo dva solenoidy (2), riadiacu cievku (3) a jednu alebo dve vratné pružiny (4). V pokoji je riadiaca cievka (3) držaná v strednej alebo počiatočnej polohe pomocou vratných pružín (4) (okrem impulzných cievok). Riadiaca cievka (3) je ovládaná mokrými pinovými elektromagnetmi (2). Sila elektromagnetu (2) pôsobí na riadiacu cievku (3) a posúva ju z pokojovej polohy do požadovanej koncovej polohy. To umožňuje voľný tok z P do A a B do T alebo P do B a A do T.
Po vypnutí elektromagnetu (2) sa riadiaca cievka (3) vráti do pôvodnej polohy pomocou vratnej pružiny (4).
Voliteľné ručné ovládanie (5) umožňuje pohyb riadiacej cievky (3) bez toho, aby boli solenoidy pod napätím.
Schéma štruktúry radu WE 10 30B
1. Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.
2. Nádrž musí byť utesnená a na vstupe vzduchu musí byť nainštalovaný vzduchový filter.
3. Výrobky bez pomocnej dosky pri opustení továrne.
4. Upevňovacie skrutky ventilu je potrebné zvoliť a použiť podľa vzorkovníka.
5. Drsnosť povrchu spojeného s ventilom je požadovaná do 0,8.
6. Povrchová úprava protikusu je požadovaná na 0,01/100 mm.
