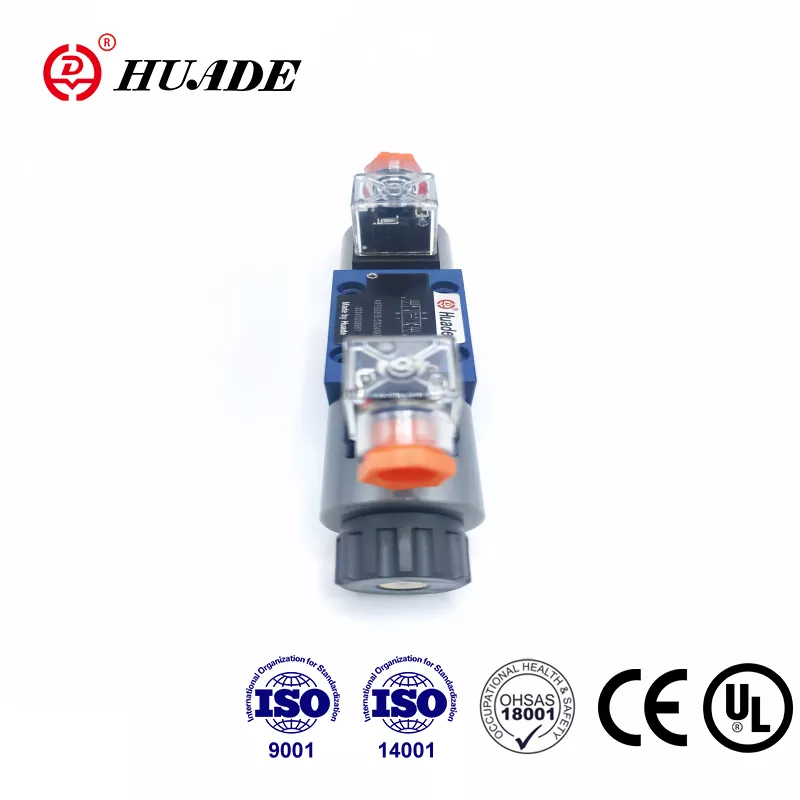

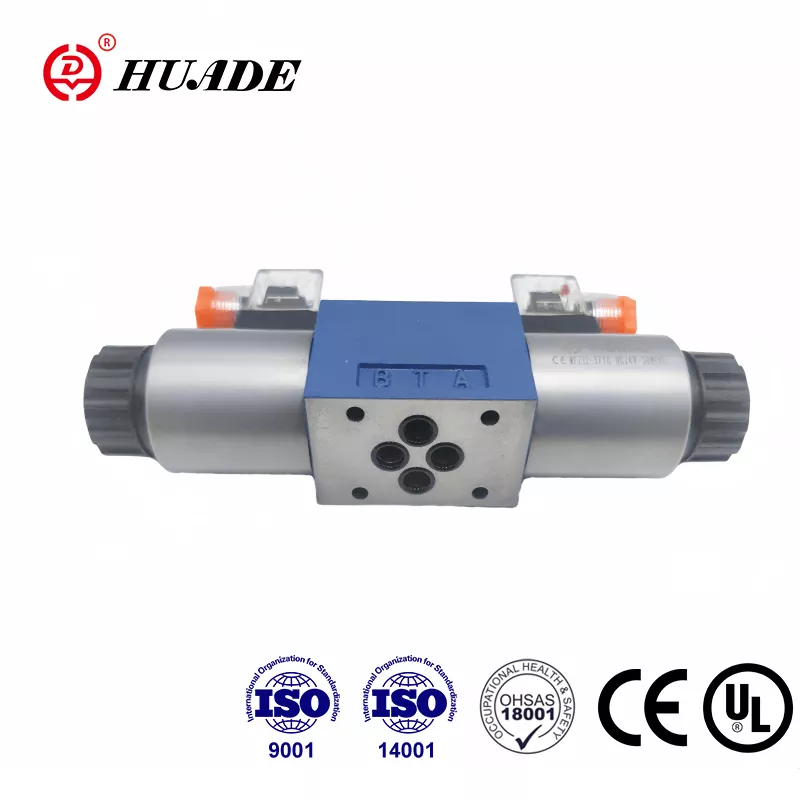

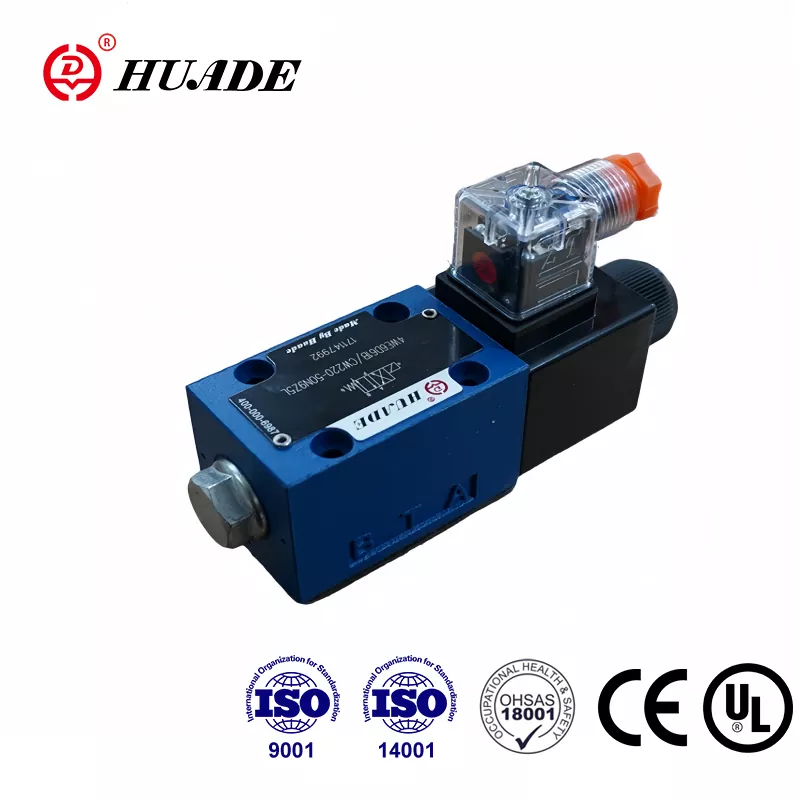

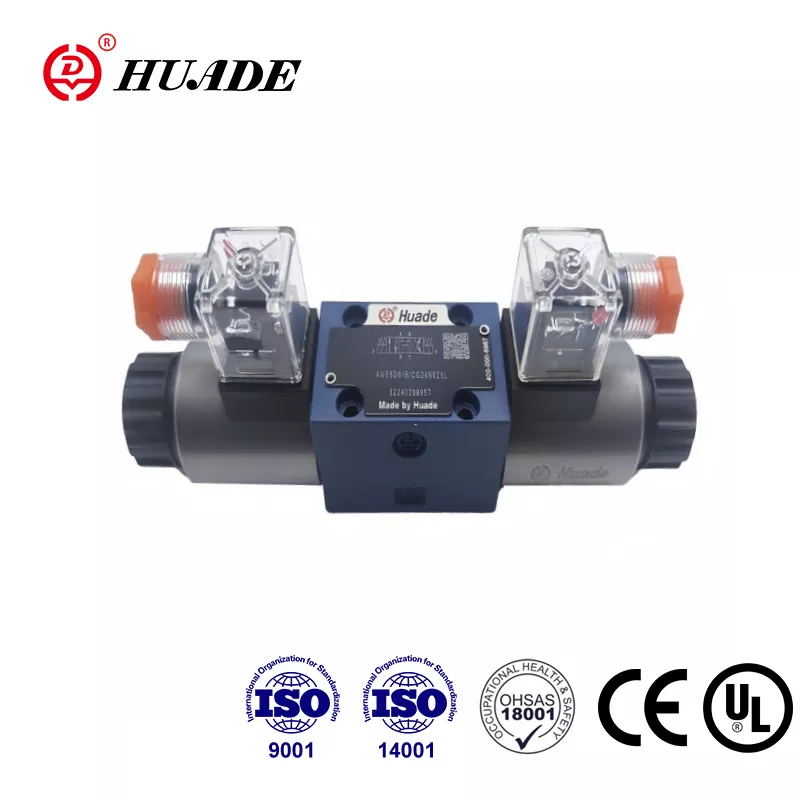

Spoločnosť Huade bola založená prostredníctvom strategického partnerstva medzi čínskymi a nemeckými vládami v roku 1979 a bola vynikajúcou značkou v čínskom hydraulickom priemysle. Huade® Smerové cievky typu 4we 6 E je cenovo dostupnou alternatívou k rovnakému modelu, ktorý ponúka Rexroth. Huade kladie veľký dôraz na kvalitu, aby sa zabezpečilo, že každý smerový ventil má vynikajúci výkon. Séria smerového ventilu solenoidu schválila certifikáciu CE. Tento typ smerového ventilu sa predáva dobre. Ventily budú zabalené v štandardných kartónoch so štítkami proti predajom. Továreň schválila tri hlavné systémové osvedčenia o riadení kvality, riadenia životného prostredia a riadenia ochrany zdravia a bezpečnosti pri práci. Hydraulické ventily Huade® sa široko používajú v strojárskych a stavebných strojoch, metalurgii, obrábacích strojoch, ochrane životného prostredia, stavby lodí, leteckého priestoru, železničného tranzitu, ropy a petrochemického, vojenského priemyslu a iných oblastí.
|
Hydraulický |
|||
|
Max. Operácie tlakových portov A, B, P (㎫) |
až 35.0 |
||
|
Port t (㎫) |
21 (-); 16 (～) |
||
|
So symbolmi A a B sa musí port T používať ako odtokový port |
|||
|
Max.Flow (l/min) |
80 (-); 60 (～) |
||
|
Tlaková tekutina |
Minerálne oleje alebo fosfátový ester |
||
|
Rozsah viskozity (MM2/s) |
2,8 ~ 500 |
||
|
Rozsah teploty tlakovej kvapaliny （℃） |
-30 ～+80 |
||
|
Stupeň kontaminácie |
Maximálny prípustný stupeň kontaminácie hydraulickej tekutiny na NAS 1638 Class9. |
||
|
Elektrický |
|||
|
Typ napätia |
Dc |
AC 50/60Hz |
|
|
Dostupné napätie (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Spotreba energie (W) |
30 |
||
|
Držanie sily (VA) |
- |
50 |
|
|
Prepínanie napájania (VA) |
- |
220 |
|
|
Povinnosť |
nepretržitý |
||
|
Čas prepínania na IS0 6403 |
Na (MS) |
25 až 45 |
10 až 20 |
|
Vypnuté (MS) |
10 až 25 |
15 až 40 |
|
|
Ochrana din |
IP 65 |
||
|
Prepínajúca frekvencia (cykly/h) |
až 15 000 |
až 7200 |
|
|
S elektrickými pripojeniami ochranný vodič (PE) |
|||
Vlastnosti:
▶ Priamy solenoid ovládaný ovládací cievový ventil vysoko výkonný verzia
▶ mokrý pin dc alebo ac solenoidy s odnímateľnou cievkou
▶ Solenoidová cievka sa môže otáčať cez 90 °
▶ Pri výmene cievky nie je potrebné otvárať tlakovú tesnú komoru
▶ Elektrické pripojenia ako jednotlivé alebo centrálne pripojenia
▶ Ruka prepísanie, voliteľné
▶ Prenosný vzor na DIN 24 340 Form A, ISO 4401 a CETOP - RP 121H
Aplikácia:
4we 6 e je solenoid ovládaný smerovými cievkovými ventilmi. Ovláda štart, zastavenie a smer tekutiny.
V podstate smerové riadiace ventily pozostávajú z krytu (1), jedného alebo dvoch solenoidov (2), kontrolnej cievky (3) a jedného alebo dvoch návratových pružiny (4). V podmienkach, ktoré je nezvraté, je kontrolná cievka (3) držaná v neutrálnej alebo počiatočnej polohe pomocou návratových pružín (4) (s výnimkou impulzných cievok). Kontrolná cievka (3) sa ovláda pomocou solenoidov vlhkého kolíka (2). Sila solenoidov (2) pôsobí cez piest (5) na kontrolnej cievke (3) a tlačí ju z jeho neutrálnej polohy do požadovanej koncovej polohy. To dáva voľný prietok od P do A a B do T alebo P na B a A do T.
Ak je solenoid (2) degradovaný, kontrolná cievka (3) sa vráti do svojej neutrálnej polohy pomocou návratových pružín (4).
Voliteľné potlačenie ruky (6) umožňuje pohyb riadiacej cievky (3) bez napájania solenoidu.
Štruktúra Schéma série 6 61b
