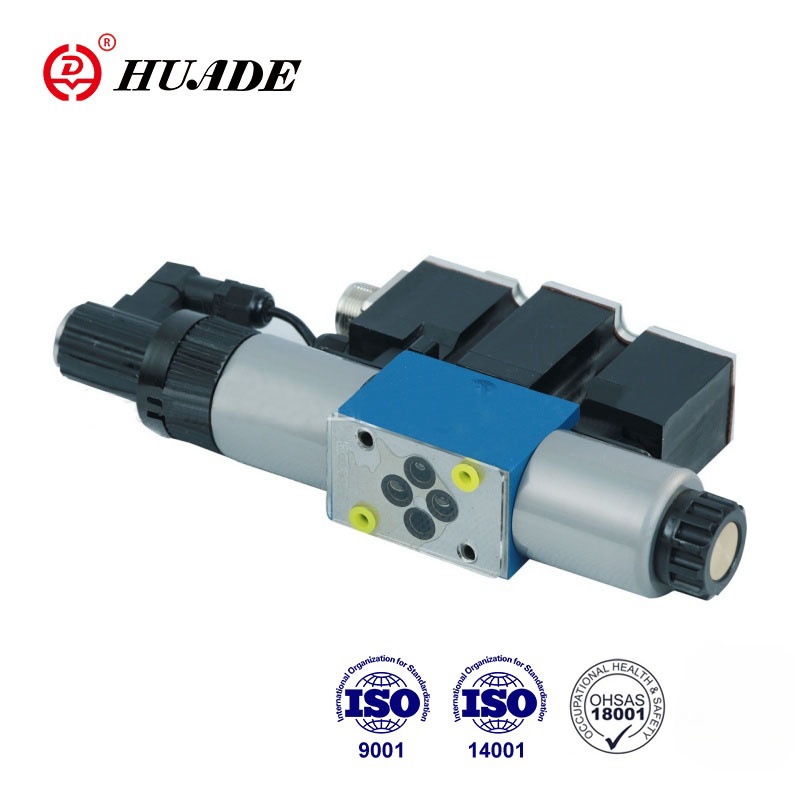

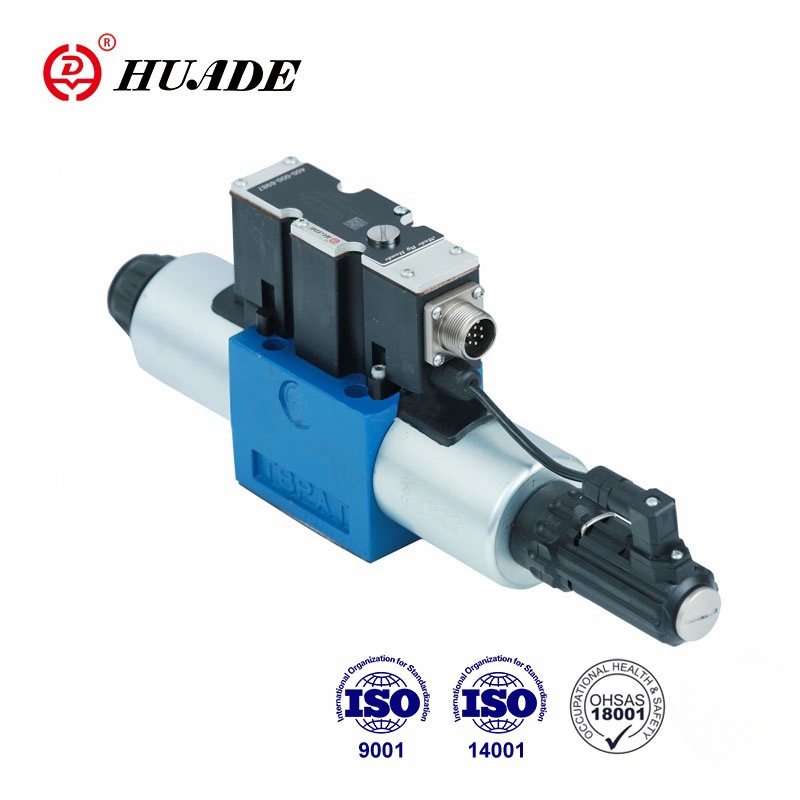

Tento ventil 4WREE-2X je priamočinný proporcionálny smerový ventil ovládaný proporcionálnym solenoidom na riadenie prietoku a smeru prietoku hydraulickej kvapaliny. Ovládanie elektromagnetu je možné dosiahnuť pomocou vstavaného zosilňovača. Výkon produktu je kompatibilný so sériou Rexroth 4WREE-2X.
| Hydraulické | |||
| Veľkosť | 6 | 10 | |
| Prevádzkový tlak | Porty A, P, B | 31.5 | 31.5 |
| Prístav T | 21 | 21 | |
| Nominálny prietok Qvnom pri △ P=1MPa(l/min) | 8, 16, 32 | 25, 50, 75 | |
| Max. prípustný prietok (l/min) | 80 | 180 | |
| Stupeň znečistenia (μm) | ≤20 (odporúčame 10) | ||
| Hysterézia (%) | ≤0,1 | ||
| Rozsah obratu (%) | ≤0,05 | ||
| Citlivosť odozvy (%) | ≤0,05 | ||
| Tlaková kvapalina | Minerálne oleje, fosfátový ester | ||
| Rozsah viskozity mm2/S | 20 až 380 | ||
| Rozsah okolitej teploty (℃) | 4WRE | -20 až +70 | |
| 4WREE | -20 až +50 | ||
| Hmotnosť (kg) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Elektrické (integrovaná elektronika) | |||
| Veľkosť | 6 | 10 | |
| Typ dodávky | DC | DC | |
| Menovité napätie (V) | 24 | ||
| Nominálny prúd solenoidu (A) | 2.5 | ||
| Odpor cievky elektromagnetu (Ω) | Odpor cievky pri 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Povinnosť | 100% | ||
| Max. teplota cievky (℃) | na 150 | ||
| Izolácia podľa DIN40050 | IP65 | ||
| Technické údaje pridruženého zosilňovača | |||
| Pridružený zosilňovač | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Napájacie napätie | Menovité napätie VDC | 24 | |
| Dolná hraničná hodnota V | 19.4 | ||
| Horná medzná hodnota V | 35 | ||
| Výkon zosilňovača | Imax A | <2 | |
| Impulzný prúd A | 3 | ||
Vlastnosti:
▶Priamo riadený proporcionálny smerový ventil na ovládanie smeru a veľkosti prietoku
▶Na montáž pomocnej dosky
▶Elektrická spätná väzba polohy
▶S pružinou centrovaná ovládacia cievka
▶Typ 4WREE, integrovaná elektronika ventilu s rozhraním A1 alebo F1
▶Ovládanie je pomocou proporcionálnych elektromagnetov so stredovým závitom a odnímateľnou cievkou
▶Ventil a elektronické ovládanie z jedného zdroja
Aplikácia:
Proporcionálny ventil 4WREE-2X je možné použiť v rôznych oblastiach ako sú obrábacie stroje, ľahký priemysel, hutníctvo, baníctvo, letecký priemysel atď.
4/2 a 4/3 proporcionálne smerové ventily sú priamo riadené komponenty konštrukcie montáže na pomocnú dosku.
Ovládajú sa proporcionálnymi solenoidmi so stredovým závitom a odnímateľnou cievkou. Elektromagnety sú voliteľne riadené integrovanou riadiacou elektronikou.
Funkčný popis:
Keď sú solenoidy (5 a 6) bez napätia, ovládacia cievka (2) je držaná v strednej polohe tlačnými pružinami (3 a 4)
Priama prevádzka riadiacej cievky (2) aktivovaním jedného z proporcionálnych solenoidov, napr. ovládanie solenoidu "b" (6)
→Posun ovládacej cievky (2) doľava v pomere k elektrickému vstupnému signálu
→Pripojenie z P do A a B do T cez prierezy podobné otvorom s progresívnymi prietokovými charakteristikami
Deaktivácia solenoidu (6)
→ Riadiaca cievka (2) sa pomocou tlačnej pružiny (3) vráti do strednej polohy.
HD-4WREE...A-2X
V stave bez napätia je cievka (2) držaná v mechanickej strednej polohe vratnými pružinami elektromagnetu. Toto pre symbol cievky "V" sa nevzťahuje na strednú polohu hydrauliky! Keď je riadiaci obvod uzavretej slučky elektrického ventilu uzavretý, cievka je umiestnená v hydraulickej strednej polohe.
Dizajn:
Ventil sa v podstate skladá z:
• Kryt (1) s montážnou plochou
• Riadiaca cievka (2) s tlačnými pružinami (3 a 4)
• Solenoidy (5 a 6) so stredovým závitom
• Prevodník polohy (7)
• Voliteľná integrovaná riadiaca elektronika (8)
• Mechanické nastavenie nulového bodu (9) je prístupné cez Pg 13.5 a elektrický nulový bod je prístupný cez Pg 7(10) (typ 4WREE)
Symbol proporcionálneho smerového ventilu 4WREE-2X
