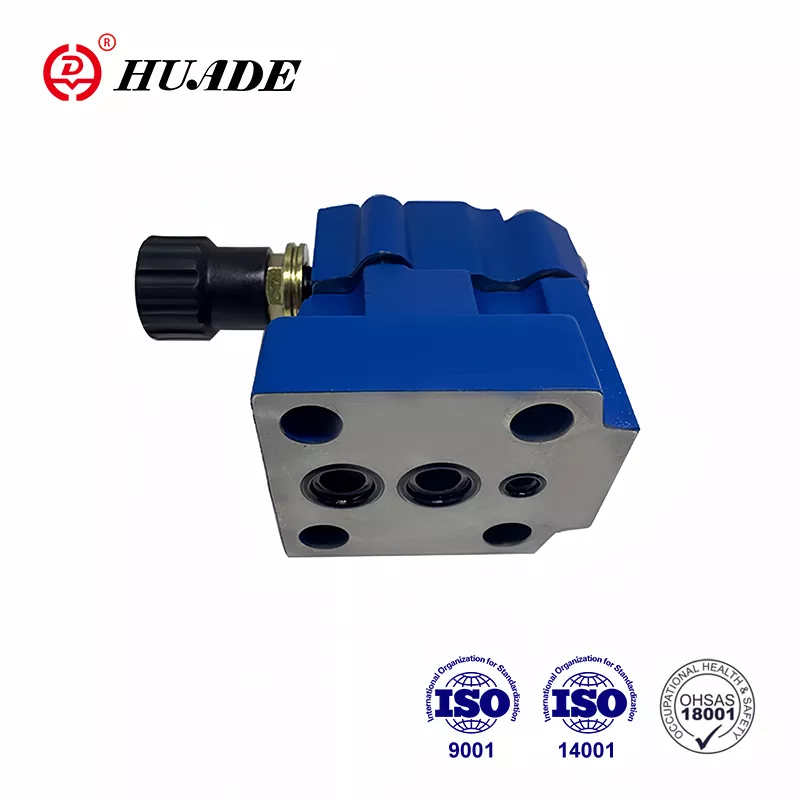

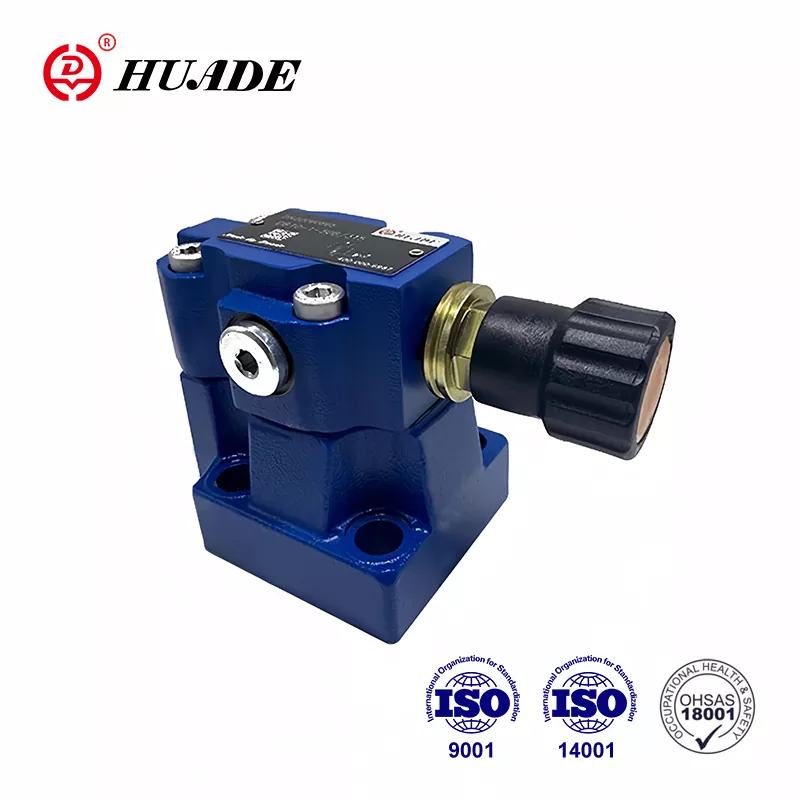

Huade Hydraulic, založená v roku 1979, sa stala lídrom v čínskom hydraulickom priemysle zavedením pokročilej technológie Rexroth. Pretlakové ventily Huade® DB 10 zodpovedajú sérii DB10 spoločnosti Rexroth. Továreň racionálne využíva domáce zdroje na poskytovanie cenovo dostupných hydraulických ventilov zákazníkom. Zároveň predstavila viac ako 750 vyspelých strojov z celého sveta na zabezpečenie kvality hydraulických ventilov. Huade Hydraulic a jej pridružený podnik prešli ISO9001, ISO14001 a OH SAS18001. Tlakové ventily Hude® sa predávajú v Číne a v zahraničí vďaka spoľahlivej kvalite a stabilnému výkonu. Huade Hydraulics spolupracuje s mnohými známymi domácimi spoločnosťami, aby im poskytla hydraulické riešenia.
|
generál |
|||||||
|
Inštalácia |
voliteľné |
||||||
|
Hmotnosť |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Podložka |
DB (kg) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (kg) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (kg) |
1,2 (napíšte DBW pridajte 1,2 kg |
||||||
|
DBC10 alebo 30 (kg) |
1,5 (DBWC10 alebo 30add 1,2 kg) |
||||||
|
Závitové |
DB..G. (kg) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (kg) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Technické údaje pre rozvádzače |
pozri WE6.../... |
||||||
|
Technické údaje hydrauliky |
|||||||
|
Maximálny prevádzkový tlak na portoch A.B. X (MPa) |
do 35,0 |
||||||
|
Maximálny protitlak |
DB (MPa) |
do 31.5 |
|||||
|
DBW.6A. (štandardné solenoidy) (MPa) |
AC(DC)10,0 AC(DC)16,0 |
||||||
|
DBW.6B. (vysokovýkonné solenoidy) (MPa) |
AC(DC) 16,0 |
||||||
|
Nastaviteľný tlak |
minimum (MPa) |
závislé od prietoku (pozri charakteristické krivky) |
|||||
|
Maximum (MPa) |
Maximum 5,0, 10,0, 20,0, 31,5, 35,0 |
||||||
|
Maximálny prietok |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Montáž pomocnej dosky (l/min) |
250 |
- |
500 |
- |
650 |
||
|
Závitové pripojenia (L/min) |
250 |
500 |
500 |
500 |
650 |
||
|
Tlaková kvapalina |
Minerálny olej (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
||||||
|
Rozsah teploty tlakovej kvapaliny (℃) |
-30 až +80 |
||||||
|
Rozsah viskozity (mm²/s) |
10 až 800 |
||||||
|
Stupeň kontaminácie |
NAS 1638 triedy 9. |
||||||
Vlastnosti:
▶ Montáž pomocnej dosky
▶ Vzor pripojenia podľa DIN 24 340, forma E, ISO 6264 a CETOP - RP 121H
▶ Pripojenie potrubia
▶ Vložte spojenie
▶ Tri nastavovacie prvky:
. Otočný gombík
. Hex. skrutka s hlavou s ochranným uzáverom
. Uzamykateľný otočný gombík so stupnicou
▶ Solenoidom ovládané vykladanie cez zabudovaný rozvádzací ventil
Aplikácia:
Pretlakové ventily DB 10 sa používajú na obmedzenie (DB) alebo obmedzenie riadiaceho tlaku.
generál
Tlakové ventily typu DB sú pilotne ovládané tlakové poistné ventily.
Pretlakové ventily (DB) pozostávajú hlavne z hlavného ventilu (1) so zostavou hlavnej cievky (3) a pilotného ventilu (2) s prvkom na nastavenie tlaku.
Pretlakový ventil typu DB
Tlak prítomný v prípojke A pôsobí na hlavnú cievku (3). Súčasne je vyvíjaný tlak cez ovládacie vedenia (6) a (7), ktoré sú vybavené otvormi (4) a (5), na pružinovej strane hlavnej cievky (3) a na guľôčke (8). ) v riadiacom ventile (2). Ak tlak v prípojke A prekročí ventil nastavený na pružine (9), guľa (8) sa otvorí proti pružine (9).
Signál na to prichádza interne cez riadiace vedenia (10) a (6) z portu A. Tlaková kvapalina na pružinovej strane hlavnej cievky (3) teraz prúdi cez riadiace vedenie (7), otvor otvoru (11). ) a guľôčku (8) do pružinovej komory (12). Pri type DB...50B/...tečie interne cez regulačné vedenie (13) do nádrže, alebo pri type DB..50/..Y..externe cez regulačné vedenie (14). V dôsledku otvorov (4) a (5) dochádza k poklesu tlaku na hlavnej cievke (3), spojenie z portu A do portu B je otvorené. Teraz tlaková kvapalina prúdi z portu A do portu B, pričom sa udržiava nastavený prevádzkový tlak.
Pretlakový ventil je možné odľahčiť alebo prepnúť na iný tlak (druhý tlakový stupeň) cez prípoj "X" (15).
štruktúra DB...50B
Symbol DB...50B
1.Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.
2. Nádrž musí byť utesnená a na vstupe vzduchu musí byť nainštalovaný vzduchový filter.
3. Výrobky bez podložky pri opustení továrne, ak ich potrebujete, objednajte si ich špeciálne.
4. Upevňovacie skrutky ventilov musia mať vysokú intenzitu (trieda 10.9). Vyberte a použite ich podľa parametra uvedeného vo vzorkovníku.
5. Požadovaná drsnosť povrchu spojeného s ventilom drsnosť povrchu je 0,8.
6. Povrchová úprava protikusu je požadovaná na 0,01/100 mm.
