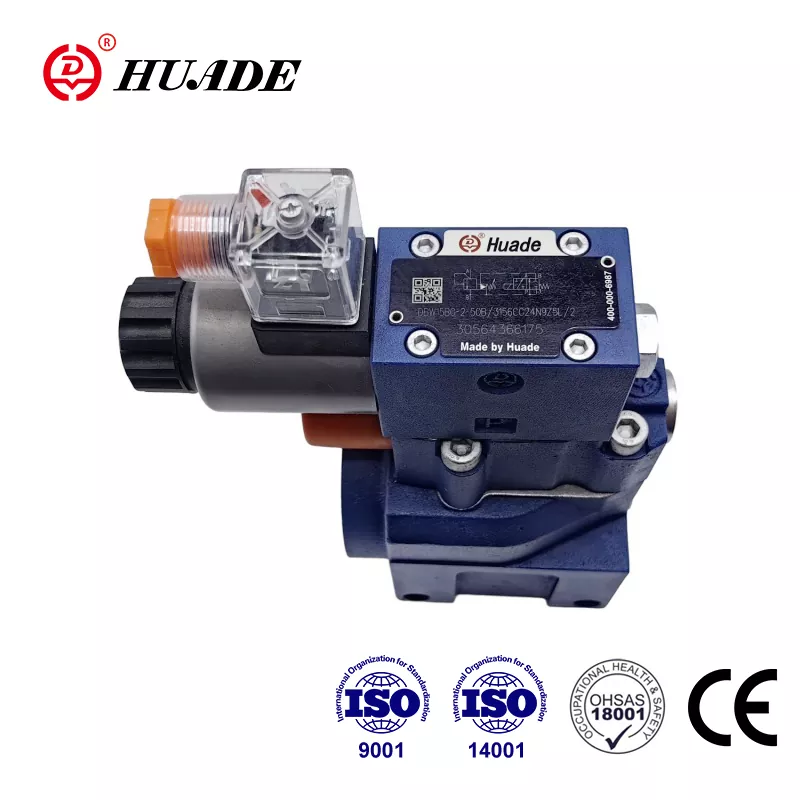

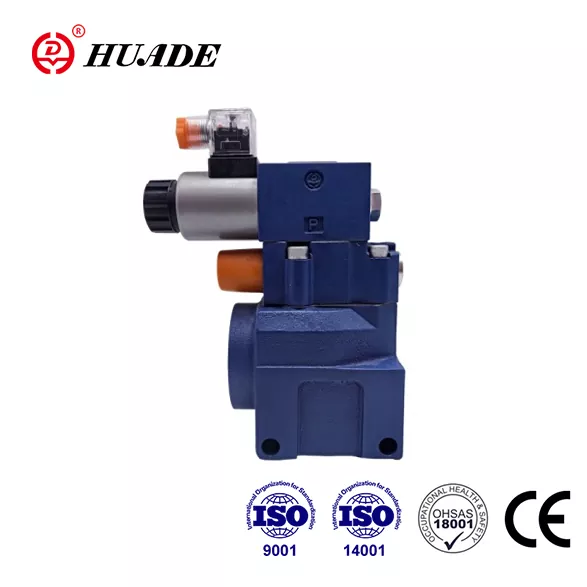

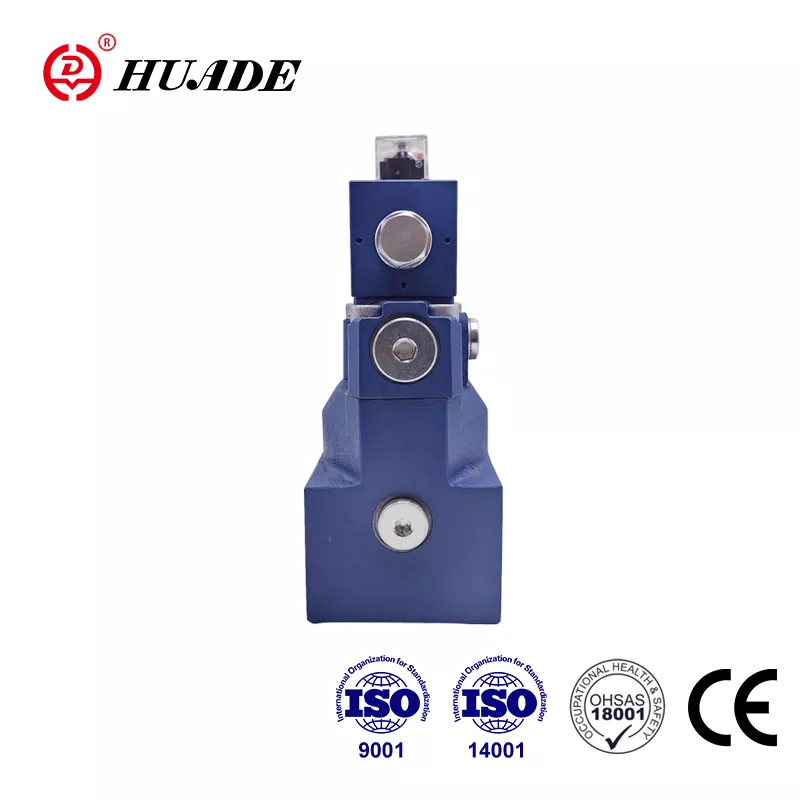

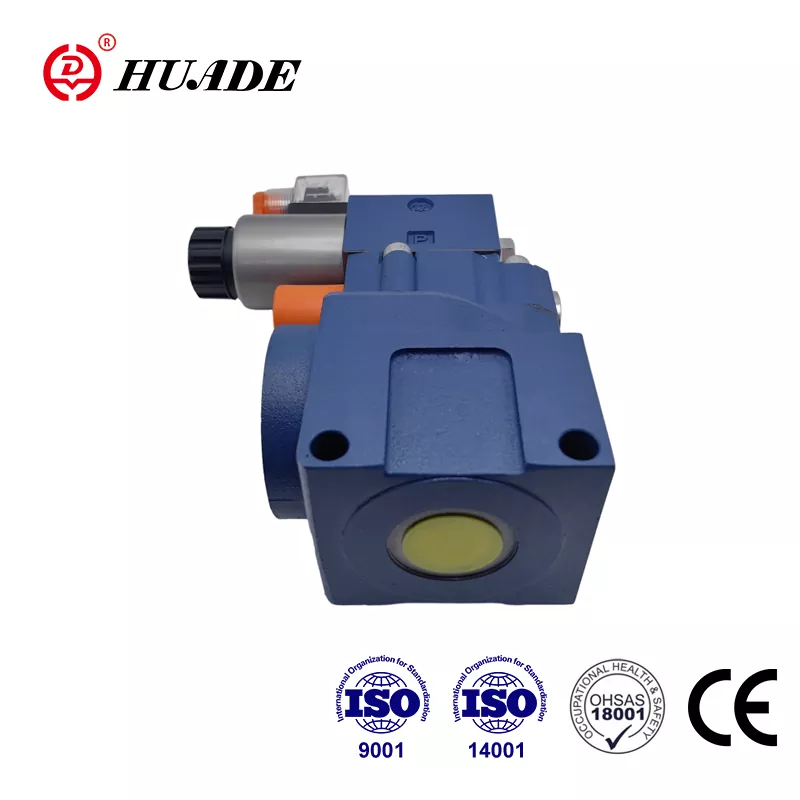

Ventil tlaku DBW 10

Huade® tlakový ventil DBW 10 je odolnejší v porovnaní s inými podobnými produktmi. Dôvodom je to, že Huade Hydraulic má dve dlhodobú spoluprácu s Rexrothom. Typ DBW 10 môže nahradiť rovnaké ventily série, ktoré ponúka Rexroth. Za účelom poskytovania hydraulických výrobkov zaviedla továreň 750 pokročilých výrobných zariadení z celého sveta. Továreň venuje väčšiu pozornosť praktickosti výrobkov a je odhodlaná poskytovať zákazníkom cenovo dostupné hydraulické ventily. Všetky vetvy továrne prešli do ISO9001, ISO14001 a OH SAS18001. Značka Huade® má v Číne vysokú povesť. Vzhľadom na spoľahlivú kvalitu a stabilný výkon sa tlakové ventily Huade® široko používajú v strojárskych a stavebných strojoch a vojenskom priemysle a ďalších oblastiach.

Parameter produktu ventilu tlaku DBW 10

Vlastnosť produktu a aplikácia ventilu tlaku DBW 10

Vlastnosti:

▶ Montáž subplalátu

▶ Porting vzor na DIN 24 340, forma E, ISO 6264 a CETOP - RP 121H

▶ Pripojenie potrubia

▶ Vložte pripojenie

▶ Tri nastavovacie prvky:

. Rotačný gombík

. Hex. skrutka hlavy s ochranným uzáverom

. Uzamykateľný rotačný gombík s mierkou

▶ Solenoid ovládané vykladanie prostredníctvom vstavaného smerového cievového ventilu

Aplikácia:

Na obmedzenie sa používajú ventily tlakového reliéfu DBW 10 a solenoidové ovládanie kontrolného tlaku.

Funkcia, časť a symboly tlakového reliéfneho ventilu DBW 10

Všeobecný

Tlakové ventily DBW sú pilotné ventily na zmiernenie tlaku.

Ventily na zmiernenie tlaku (DB) pozostávajú hlavne z hlavného ventilu (1) s hlavnou zostavou cievky (3) a pilotným ventilom (2) s prvkom nastavenia tlaku.

Typ tlakového ventilu DB

Tlak prítomný v prístave A koná na hlavnej cievke (3). Súčasne sa používa tlak pomocou riadiacich čiar (6) a (7), ktoré sú vybavené otvormi (4) a (5), na pružine zaťaženej strane hlavnej cievky (3) a na gule (8) v ovládacom ventile pilota (2). Ak tlak v porte A prekročí ventil nastavený na pružine (9), lopta (8) sa otvára proti pružine (9).

Signál pre to prichádza interne cez riadiace čiary (10) a (6) z portu A. Tlaková tekutina na pružine zaťaženej strane hlavnej cievky (3) teraz preteká cez riadiacu čiaru (7), otvor otvoru (11) a gule (8) do pružinovej komory (12). V type DB ... 50b/... toky interne prúdi cez riadiacu líniu (13) do nádrže alebo v type DB..50/.. y..vy externe pomocou riadiaceho vedenia (14). V dôsledku otvorov (4) a (5) k poklesu tlaku sa vyskytuje na hlavnej cievke (3), pripojenie z portu A do portu B je otvorené. Teraz tlaková kvapalina tečie z portu A do portu B pri zachovaní nastaveného prevádzkového tlaku.

Ventil na zmiernenie tlaku sa môže vykladať alebo prepnúť do iného tlaku (druhý tlak) cez port „X“ (15).

Typ tlakového ventilu DBW

Funkcia tohto ventilu je v podstate rovnaká ako typ ventilu DB

Vykladanie na hlavnej cievke (3) sa však dosahuje ovládaním zabudovaného smerového ventilu (16).

Štruktúra DBW ... 50b

Symbol DBW ... 50b

Oznámenie

1. Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.

2. Nádrž musí byť utesnená a pri vchode do vzduchu musí byť inštalovaný vzduchový filter.

3. Produkty bez podskupiny pri opustení továrne, ak ich potrebujete, prosím, objednajte si špeciálne.

4. Upevňovacie skrutky s dĺžkou musia byť úroveň vysokej intenzity (trieda 10.9). Vyberte a použite, podľa parametra uvedeného vo vzorovej knihe.

5. Drsnosť povrchu spojeného s ventilom je potrebná drsnosť povrchu 0,8.

6. Povrchová úprava kusu párenia je potrebná na 0,01/100 mm.
