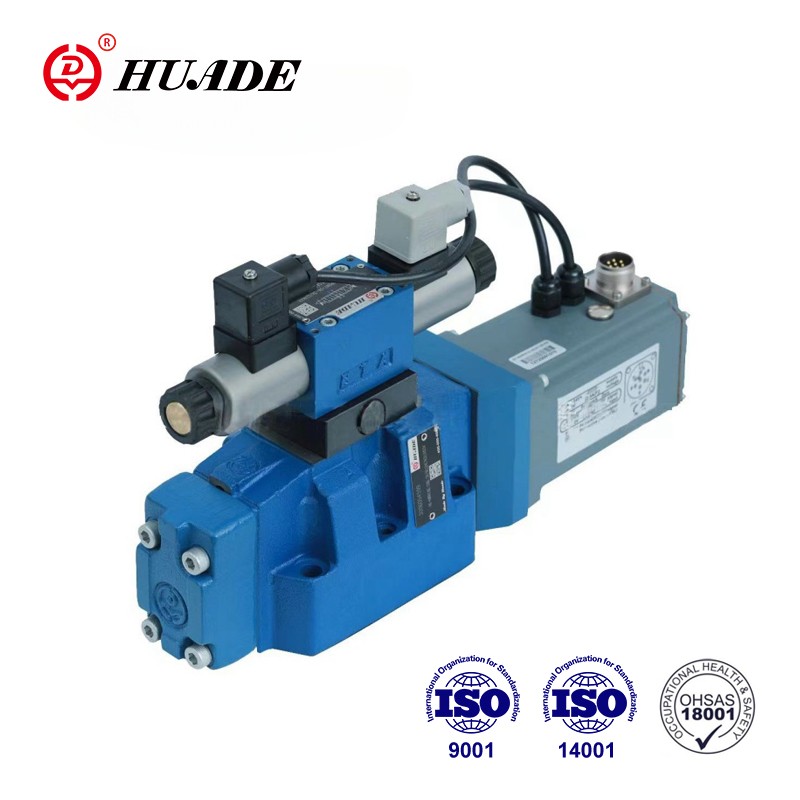

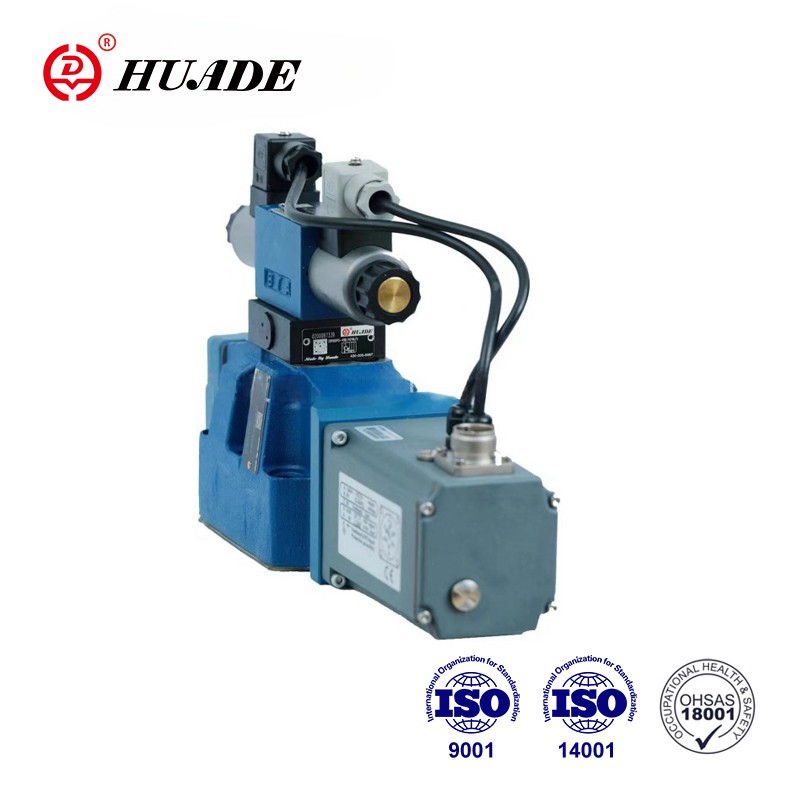

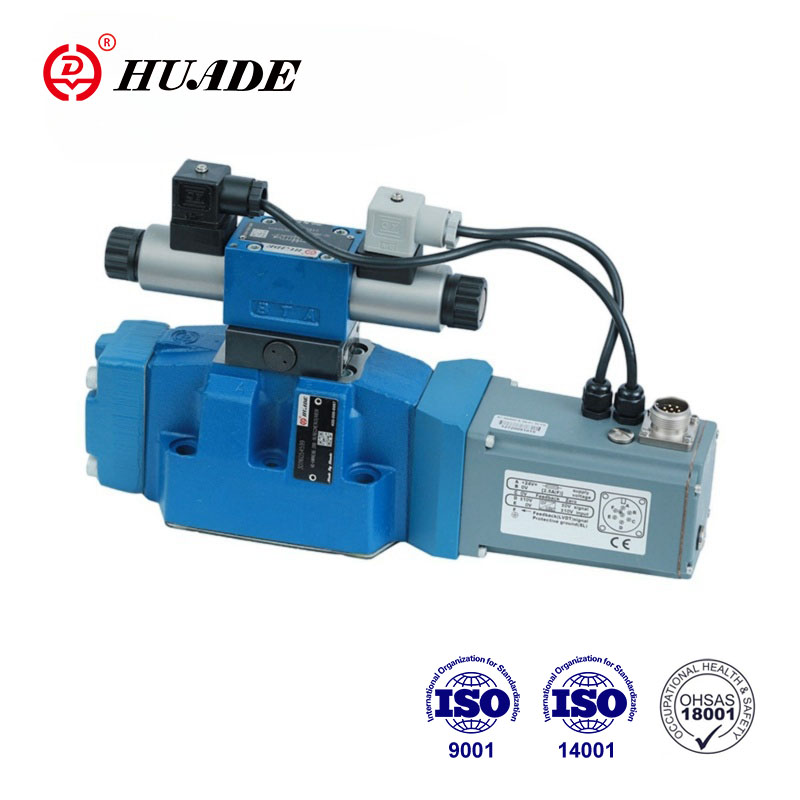

Ventily typu 4WRKE sú 2-stupňové proporcionálne rozvádzače. Ovládajú smer a veľkosť toku. Hlavný stupeň je polohovo riadený tak, aby poloha riadiacej cievky bola nezávislá od síl prúdenia aj pri väčších prietokoch. Po zavedení technológie a nezávislého výskumu a vývoja majú produkty proporcionálnych ventilov značky Huade stabilný výkon a vysokú kvalitu.
| Hydraulické | |||||
| Veľkosť | 10 | 16 | 25 | 32 | |
| Prevádzkový tlak | Riadiaci ventil (MPa) Prívod riadiaceho oleja | 2,5 až 31,5 | |||
| Hlavný ventil, porty P, A, B (MPa) | 31.5 | 35 | 35 | 35 | |
| Spätný tlak (MPa) | Výpust riadiaceho oleja, vonkajší | 31.5 | 25 | 25 | 25 |
| Odtok riadiaceho oleja, vnútorný | ＜1 | ||||
| Prístav Y | ＜1 | ||||
| Nominálny prietok q ± 10 % pri △p = 1 MP (l/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Prietok hlavným ventilom (max. prípustný) (L/min) | 170 | 460 | 870 | 1600 | |
| Prúd riadiaceho oleja na porte X alebo Y so stupňovitým tvarom vstupného signálu od 0 do 100 % (l/min) | 4.1 | 8.5 | 11.7 | 13.0 | |
| hysterézia (%) | ≤1 | ||||
| Citlivosť odozvy (%) | ≤0,5 | ||||
| Presnosť filtrovania (μm) | ≤20 | ||||
| Tlaková kvapalina | Minerálny olej Fosfátový ester | ||||
| Stredná viskozita (mm2/s) | 20~380 | ||||
| Rozsah teploty tlakovej kvapaliny (℃) | -20-70 | ||||
| Hmotnosť (kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Elektrické údaje | |
| Ochrana ventilov podľa DIN 40 050 | IP65 |
| Typ napätia | DC |
| Typ signálu | Analógové |
| Výkon, max (W) | 72 (priemer = 24 W) |
| Elektrické pripojenie | S komponentovým konektorom podľa E DIN 43 563-AM6 |
| Zásuvný konektor podľa E DIN 43 563-BF6-3 | |
| Riadiaca elektronika | Integrované do ventilu |
Vlastnosti:
▶Pilotne ovládaný 2-stupňový proporcionálny rozvádzač s elektrickou spätnou väzbou polohy hlavnej riadiacej cievky a integrovanou elektronikou (OBE) ;
▶Kontrola smeru toku a veľkosti toku
▶Prevádzka pomocou proporcionálnych elektromagnetov
▶Montáž na dosku: Schéma pripojenia podľa ISO 4401
▶Pružinovo centrovaná hlavná riadiaca cievka
▶Elektrická spätná väzba polohy
▶Pilotný regulačný ventil: Jednostupňový proporcionálny smerový ventil
▶Hlavný stupeň s reguláciou polohy
Aplikácia:
Na ovládanie smeru a prietoku sa používa proporcionálny smerový ventil 4WRKE-3X.
Ventily sa skladajú hlavne z riadiaceho ventilu (1), krytu (8), hlavnej riadiacej cievky (7), krytov (5 a 6), centrovacej pružiny (4), indukčného prevodníka polohy (9) a redukčný ventil (3). Ak nie je k dispozícii žiadny vstupný signál, hlavná riadiaca cievka (7) bude udržiavaná v strednej polohe pomocou centrovacej pružiny (4). Ako zmena polohy hlavnej riadiacej cievky (7), tak aj zmena požadovanej hodnoty na prechodovom súčte zosilňovača vytvárajú rozdielové napätie. Pri porovnávaní zadanej a skutočnej hodnoty je elektronikou určená možná regulačná odchýlka a proporcionálny elektromagnet riadiaceho ventilu (1) je napájaný prúdom. Prúd indukuje silu v elektromagnete, ktorý ovláda riadiacu cievku cez piest v rade. Prietok, ktorý sa uvoľnil cez regulačné prierezy, spôsobí nastavenie hlavnej regulačnej cievky. Hlavná regulačná cievka (7) s jadrom indukčného potenciometra zodpovedá zadanej hodnote. V riadenom stave je hlavná riadiaca cievka (7) vyvážená a udržiavaná v tejto polohe prevodník (9), ktorý je k nej pripojený, sa posunie až do riadiacej polohy. Zdvih ovládacej cievky a otváranie ovládania sa menia proporcionálne k požadovanej hodnote. Riadiaca elektronika je integrovaná vo ventile. Nastavením ventilu a elektroniky sa odchýlka v sériovej výrobe zariadení udržiava na nízkej úrovni. Potrubie nádrže nesmie byť prázdne; v prípade zodpovedajúcich podmienok inštalácie (vyvažovací tlak cca 0,2 MPa) je potrebné nainštalovať predpínací ventil.
Symbol proporcionálneho smerového ventilu 4WRKE-3X
Balenie z Proporcionálny smerový ventil 4WRKE-3X
