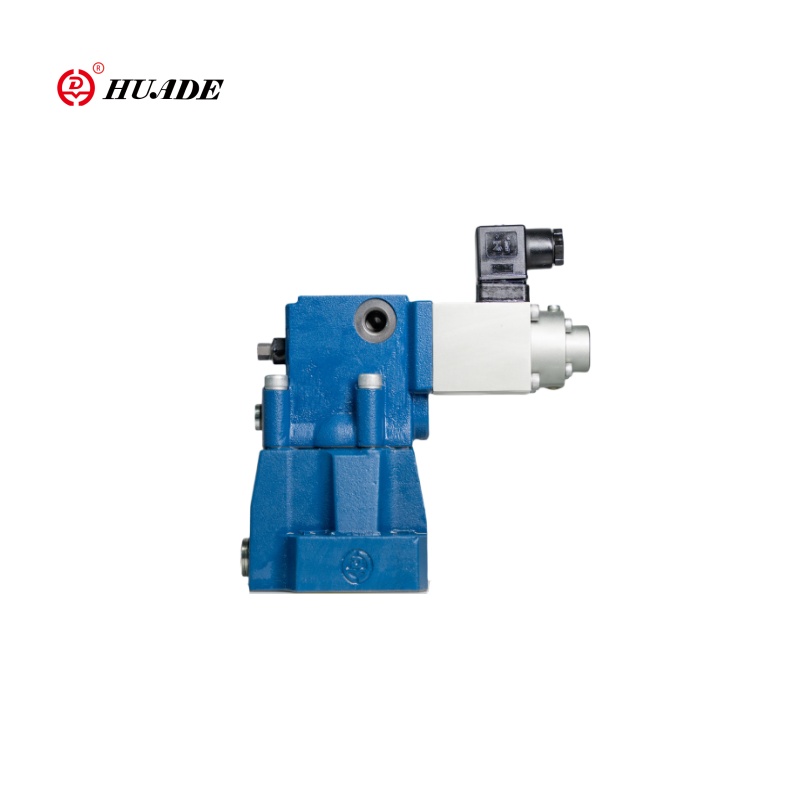

Elektromagnetický proporcionálny tlakový ventil Huade Pilot-ovládaný elektromagnetickým tlakovým ventilom je štruktúra kužeľového ventilu, ktorá môže bezprostredne znížiť tlak v určitom obvode na základe elektrického signálu. Okrem toho je tento proporcionálny tlak znižujúci ventil DREM vybavený zariadením s maximálnym tlakom, čím sa zaisťuje, že systém je chránený pred poškodením spôsobeným neočakávaným vysokým tlakom.
| Hydraulický | ||
| Max.setting tlak (MPA) | Porty A a B | 31.5 |
| Prístav y | Choďte do nádrže. Žiadny tlak | |
| Max.setting tlak, pre port A (MPA) | To isté ako hodnotenie tlaku | |
| Min.Setting Tlace.For Port A (MPA) | Súvisieť s „q“. (pozri krivky) | |
| Linearita (%) | ± 3,5 | |
| Opakovateľnosť (%) | <± 2 | |
| Hysteréza | S chvenie ± 2,5% PMAX. | |
| Tekutiny | Minerálny olej (pre tesnenie NBR), fosfátový ester (pre tesnenie FPM) | |
| Rozsah viskozity (mm2/s) | 2,8 až380 | |
| Teplotný teplotný rozsah (℃) | -20 až +70 | |
| Elektrický | ||
| Napájacie napätie | Dc | |
| MIN.CONTROL CURMENT (A) | 0.1 | |
| Max.control prúd (a) | 0.8 | |
| Odpor cievok (Ω) | Starý ventil pri 20 ℃ je 19,5, maximálny ventil je 28,8 | |
| Povinnosť | nepretržitý | |
| Max. | 50 | |
| Izolácia do DIN 40 050 | IP65 | |
| Pridružený zosilňovač | Konektor | |
| Elektrický prístroj | VT_2000: 40 (spoločne poskytnite) | |
Vlastnosti:
▶ Voliteľná max.
▶ Voliteľný kontrolný ventil medzi A a B
▶ ventil používaný na zníženie pracovného tlaku
▶ Pre montáž subplate
▶ ventil a elektronika z jedného scurce
Aplikácia:
DREM znižujúci proporcionálny tlak sa široko používa vo viacerých priemyselných odvetviach, ako je ropný priemysel, chemický priemysel, výroba strojov, letectvo, obrábací náradie a svetelný priemysel, stavba lodí a ťažba, vďaka svojej vysokej presnosti a stabilite.
Typy ventilov DRE a DREM sú ventily znižujúce tlaky ovládané pilotmi. Používajú sa na zníženie pracovného tlaku.
Ventily v podstate pozostávajú z pilotného ventilu (1) s proporcionálnym solenoidom (2) hlavným ventilom (3) s hlavnou zostavou cievky (4), ako aj voliteľným kontrolným ventilom (5).
Napíšte Drem.
Aby sa zabezpečilo, že nadmerné hydraulické tlaky (hydraulická bezpečnosť) nevyskytujú v dôsledku neúmyselne vysokých ovládacích prúdov na proporcionálnom solenoide, ktorý automaticky spôsobuje
Vyšší tlak v porte A, pružinový zaťažený maximálny reliéfny ventil, pre maximálnu bezpečnosť tlaku, je možné v prípade potreby voliteľne nainštalovať.
POZNÁMKA: Keď prietok tlakovej tekutiny z portu A do portu B cez kontrolný ventil (5), paralelný tok oleja cez Y do nádrže ovplyvňuje proces spomalenia ovládača pripojeného k portu a ak je toto
sa spomaľuje klapkovým ventilom v porte B (napr. Proporcionálny smerový ventil). Za týchto okolností nie je tretí smer toku A až Y vhodný na obmedzenie maximálneho tlaku v prístave A.
Symboly proporcionálneho tlaku znižujúceho ventil drem
