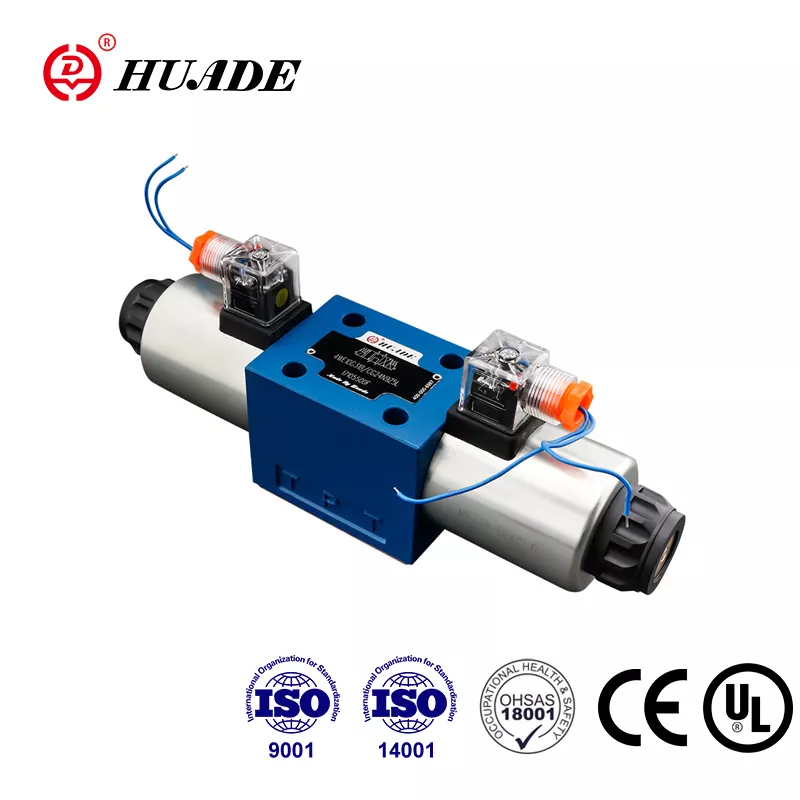

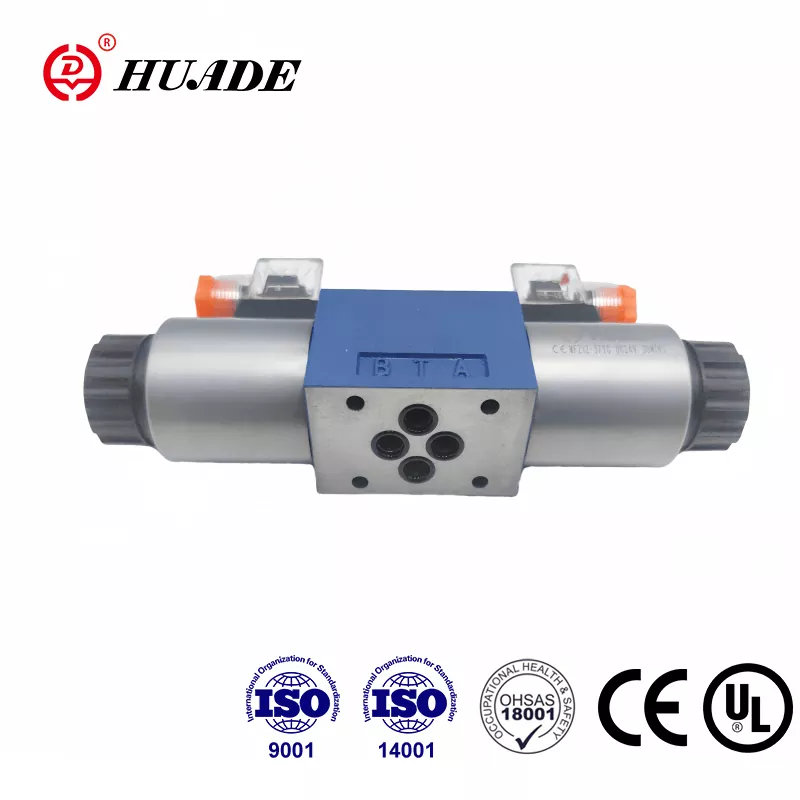

Peking Huade Hydraulic bola založená v roku 1979, teraz sa vyvinula do veľkej skupiny štátnych podnikov, ktorá sa špecializuje na návrh, výrobu a servis hydraulických ventilov a zariadení. Huade® rozvádzač typu 4WE 10 D je cenovo dostupná alternatíva k rovnakému modelu, ktorý ponúka Rexroth. Séria solenoidových smerových ventilov prešla certifikáciou CE a UL. Ventily budú balené v štandardných kartónoch s nálepkami proti falšovaniu. Závod prešiel systémovými certifikáciami manažérstva kvality, environmentálneho manažérstva a manažérstva bezpečnosti a ochrany zdravia pri práci. Hydraulické smerové ventily Huade® sa široko používajú v hydraulickom systéme lodného kormidlového zariadenia, systéme otočného žeriavu a hydraulickom systéme s nastaviteľným sklonom vrtule, Huade vlastní obrovskú skupinu zákazníkov v námornom priemysle.
|
Prevádzkový tlak max. |
Porty A.B.P (MPa) |
do 31.5 |
|
Porty T (MPa) |
16 |
|
|
Max prietok (l/min) |
120 |
|
|
Prierez (poloha spínania 0): |
So symbolom Q cca 6 % menovitej plochy |
|
|
Tlaková kvapalina |
Minerálne oleje (pre tesnenie NBR) alebo fosfátový ester (pre tesnenie FPM) |
|
|
Rozsah teploty tlakovej kvapaliny （℃） |
-30～+80 |
|
|
Rozsah viskozity (mm2/s) |
2,8~500 |
|
|
Hmotnosť (kg) |
Ventil s 1 solenoidom |
5.1 (DC), 4.3 (AC) |
|
Ventil s 2 solenoidmi |
6,7 (DC), 5,1 (AC) |
|
Vlastnosti:
▶ Priamy solenoidom ovládaný rozvádzač ako štandardná verzia
▶ Mokré pinové elektromagnety DC alebo AC s odnímateľnými cievkami
▶ Perfektný obrys
▶ Cievky je možné vymeniť bez otvorenia tlakotesnej komory
▶ Výber medzi centrálnym alebo individuálnym elektrickým pripojením
▶ Voliteľné ručné ovládanie
▶ Dlhá životnosť
▶ Vzor prenosu podľa DIN 24 340 forma A, ISO 4401 a CETOP - RP 121H
Aplikácia:
4WE 10 D je solenoidom ovládaný rozvádzač. Riadi štart, stop a smer tekutiny.
Smerové ventily v podstate obsahujú puzdro (1), jeden alebo dva solenoidy (2), riadiacu cievku (3) a jednu alebo dve vratné pružiny (4). V pokoji je riadiaca cievka (3) držaná v strednej alebo počiatočnej polohe pomocou vratných pružín (4) (okrem impulzných cievok). Riadiaca cievka (3) je ovládaná mokrými pinovými elektromagnetmi (2). Sila elektromagnetu (2) pôsobí na riadiacu cievku (3) a posúva ju z pokojovej polohy do požadovanej koncovej polohy. To umožňuje voľný tok z P do A a B do T alebo P do B a A do T.
Po vypnutí elektromagnetu (2) sa riadiaca cievka (3) vráti do pôvodnej polohy pomocou vratnej pružiny (4).
Voliteľné ručné ovládanie (5) umožňuje pohyb riadiacej cievky (3) bez toho, aby boli solenoidy pod napätím.
Schéma štruktúry radu WE 10 30B
1. Kvapalina musí byť filtrovaná. Minimálna jemnosť filtra je 20 ㎛.
2. Nádrž musí byť utesnená a na vstupe vzduchu musí byť nainštalovaný vzduchový filter
3. Výrobky bez podložky pri opustení továrne, ak ich potrebujete, objednajte si ich špeciálne.
4. Upevňovacie skrutky ventilu je potrebné zvoliť a použiť podľa parametra uvedeného vo vzorkovníku
5. Drsnosť povrchu spojeného s ventilom je požadovaná do 0,8.
6. Povrchová úprava protikusu je požadovaná na 0,01/100 mm.
