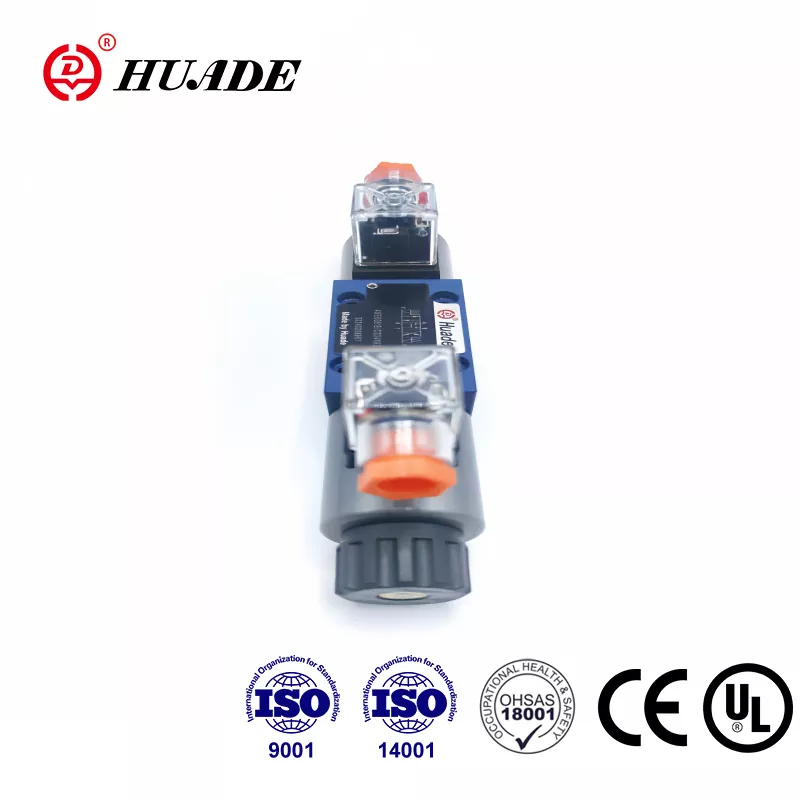

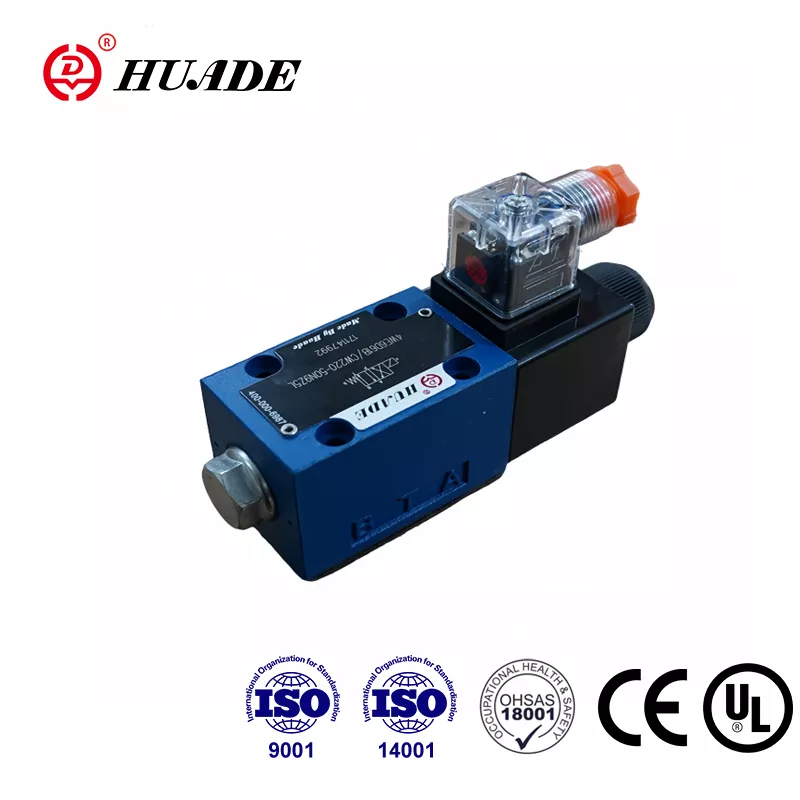

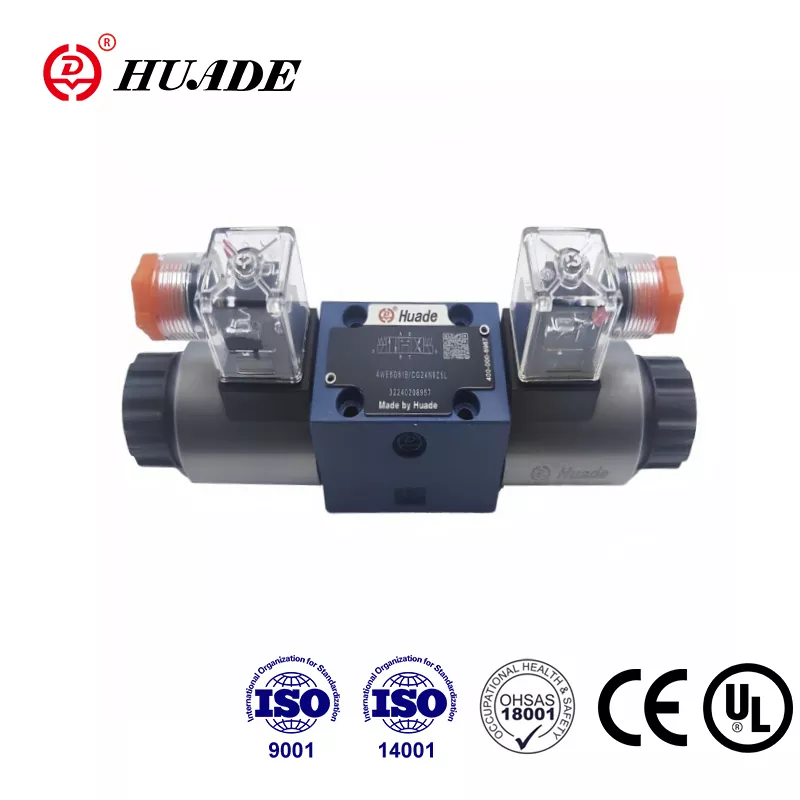

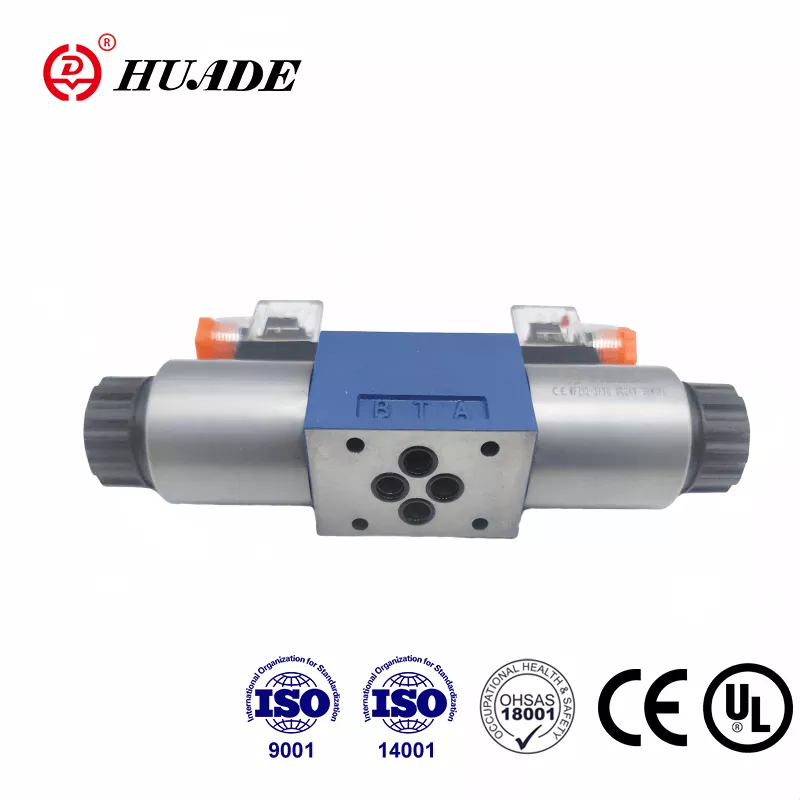

Ako popredný výrobca v čínskom hydraulickom priemysle spolupracoval Huade s Rexrothom dvakrát od roku 1979. Smerový cievkový ventil Huade® 4WE 6 Y je široko používaný v rôznych priemyselných prostrediach. Môže nahradiť rovnaký model, ktorý ponúka Rexroth. Vo veľkom sa predáva v Číne av zahraničí. Huade kladie veľký dôraz na kvalitu, aby zabezpečil, že každý smerový ventil bude mať vynikajúci výkon. Huade má 750 moderných výrobných zariadení dovážaných z celého sveta. Séria solenoidových smerových ventilov prešla certifikáciou CE. Továreň prešla ISO9001, ISO14001 a ISO45001. Hydraulické solenoidové ventily Huade® sú široko používané vo vojenskom priemysle a iných oblastiach v Číne vďaka stabilnému výkonu.
|
Hydraulické |
|||
|
Max. prevádzkový tlak Porty A, B, P (Mpa) |
do 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
so symbolmi A a B, port T musí byť použitý ako vypúšťací port |
|||
|
Max. prietok (l/min) |
80 (-); 60 (～) |
||
|
Tlaková kvapalina |
Minerálne oleje alebo fosfátové estery |
||
|
Rozsah viskozity (mm2/s) |
2,8~500 |
||
|
Rozsah teploty tlakovej kvapaliny （℃） |
-30～+80 |
||
|
Stupeň kontaminácie |
Maximálny povolený stupeň znečistenia hydraulickej kvapaliny podľa NAS 1638 class9. |
||
|
Elektrické |
|||
|
Typ napätia |
DC |
AC 50/60 Hz |
|
|
Dostupné napätia (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Spotreba energie (W) |
30 |
||
|
Prídržná sila (VA) |
- |
50 |
|
|
Napájanie pri zapnutí (VA) |
- |
220 |
|
|
Povinnosť |
nepretržitý |
||
|
Čas prechodu na ISO 6403 |
ZAPNUTÉ (ms) |
25 až 45 |
10 až 20 |
|
VYPNUTÉ (ms) |
10 až 25 |
15 až 40 |
|
|
Ochrana podľa DIN |
IP 65 |
||
|
Frekvencia spínania (cykly/h) |
do 15 000 |
až 7200 |
|
|
S elektrickými pripojeniami ochranný vodič (PE) |
|||
Vlastnosti:
▶ Vysokovýkonná verzia rozvádzača s priamym elektromagnetickým ovládaním
▶ Mokré elektromagnety DC alebo AC s odnímateľnou cievkou
▶ Cievku elektromagnetu možno otáčať o 90°
▶ Elektrické pripojenia buď ako samostatné alebo centrálne
▶ Pri výmene cievky nie je potrebné otvárať tlakotesnú komoru
▶ Ručné ovládanie, voliteľné
▶ Vzor prenosu podľa DIN 24 340 forma A, ISO 4401 a CETOP - RP 121H
Aplikácia:
Rozvádzače typu 4WE 6 Y sú solenoidom ovládané rozvádzače. Ovládajú štart, stop a smer tekutiny.
Smerové riadiace ventily 4WE 6 v podstate pozostávajú z puzdra (1), jedného alebo dvoch elektromagnetov (2), riadiacej cievky (3) a jednej alebo dvoch vratných pružín (4). V stave bez napätia je riadiaca cievka (3) držaná v neutrálnej alebo počiatočnej polohe pomocou vratných pružín (4) (okrem impulzných cievok). Riadiaca cievka (3) je ovládaná cez elektromagnety s mokrým čapom (2). . Sila elektromagnetov (2) pôsobí cez plunžer (5) na riadiacu cievku (3) a posúva ju z neutrálnej polohy do požadovanej koncovej polohy. To poskytuje voľný prietok z P do A a B do T alebo P do B a z A do T.
Keď je solenoid (2) bez napätia, riadiaca cievka (3) sa vráti do svojej neutrálnej polohy pomocou vratných pružín (4).
Voliteľné ručné ovládanie (6) umožňuje pohyb riadiacej cievky (3) bez napájania elektromagnetu.
Schéma štruktúry dokumentu PD 6 61B
